Panerai OP X (на базе ЕТА6497-2) обзор

Сегодня мы разберем Памы 210 на калибре ОР Х, что на базе Унитаса

ЕТА6497-2 отличается от 6497-1 большей частотой (21600 пк/ч против 18000 пк/ч) и большим запасом хода (52ч против 46ч)
Визуально его можно отличить по более мелким зубьям на центральном колесе

К сожалению, у меня есть только фото 6497-1 из сети, поэтому будем сравнивать с ним

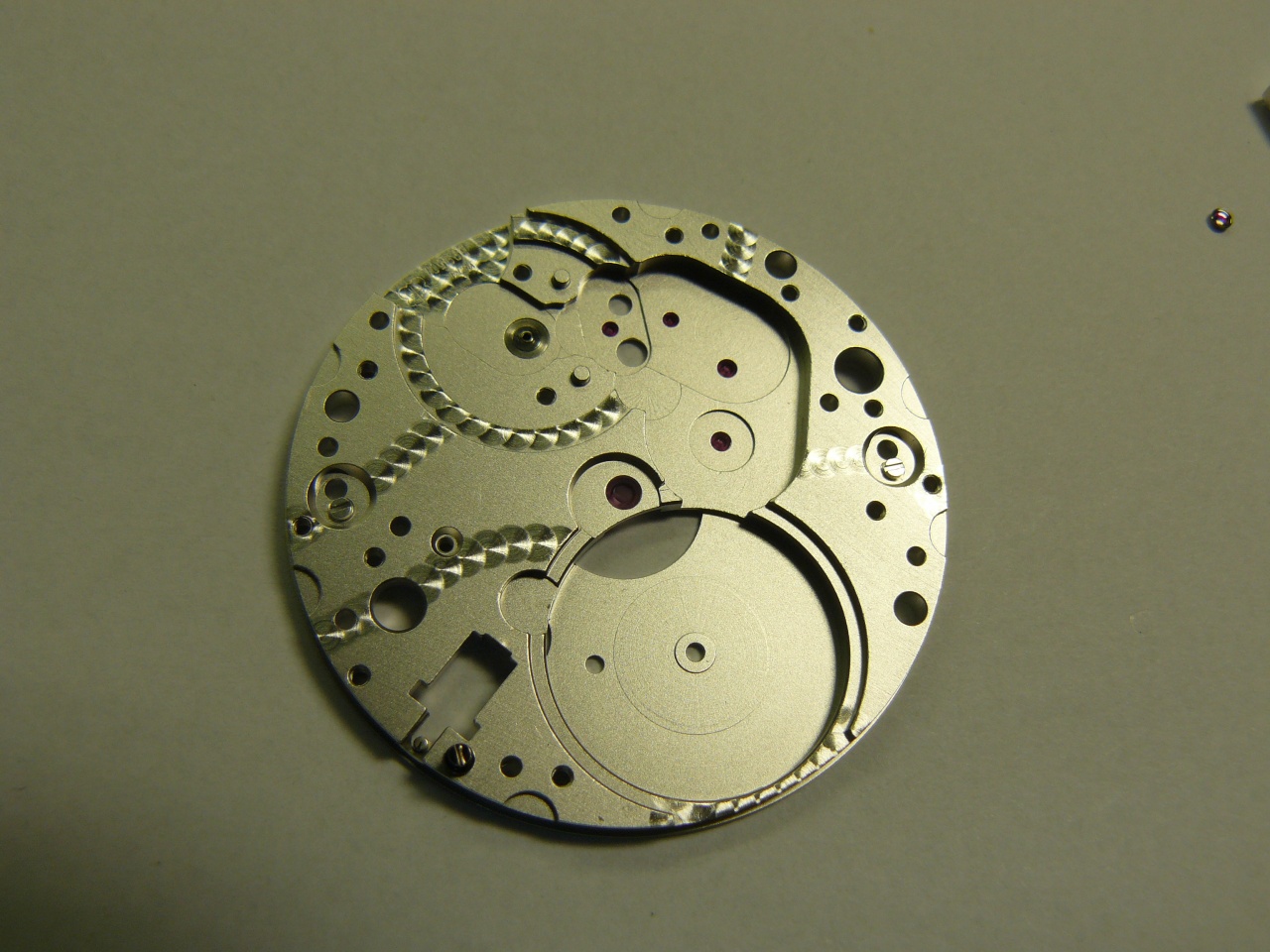

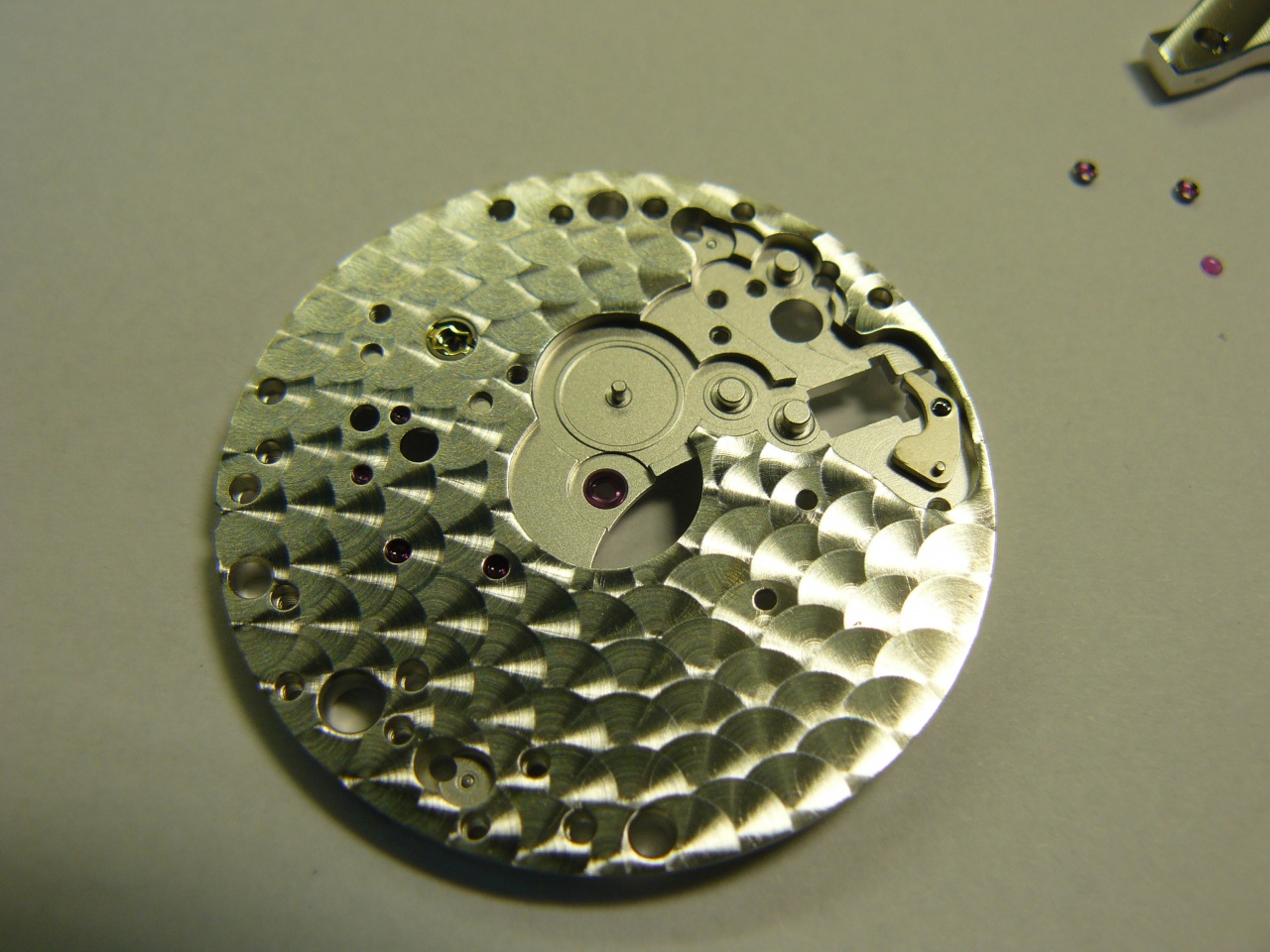

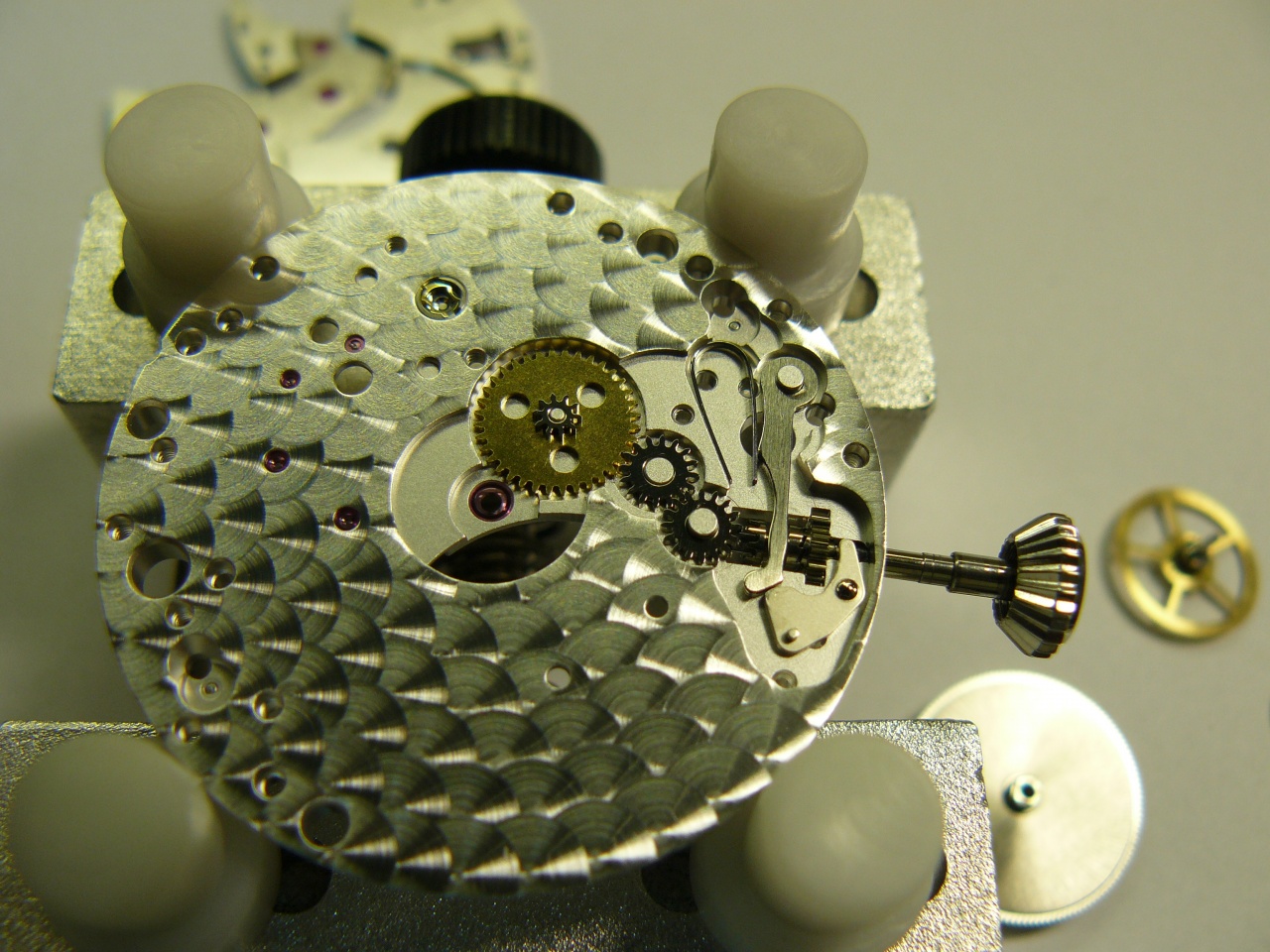

Платина ОР Х имеет обработку перлаж со стороны циферблата, со стороны мостов перлаж нанесен только там, где есть промежутки между мостами
Нажмите на изображение для увеличения
Название: P1080148.jpg
Просмотров: 1131
Размер:	342.9 Кб
ID:	685173Нажмите на изображение для увеличения
Название: P1080153.jpg
Просмотров: 874
Размер:	322.5 Кб
ID:	685174

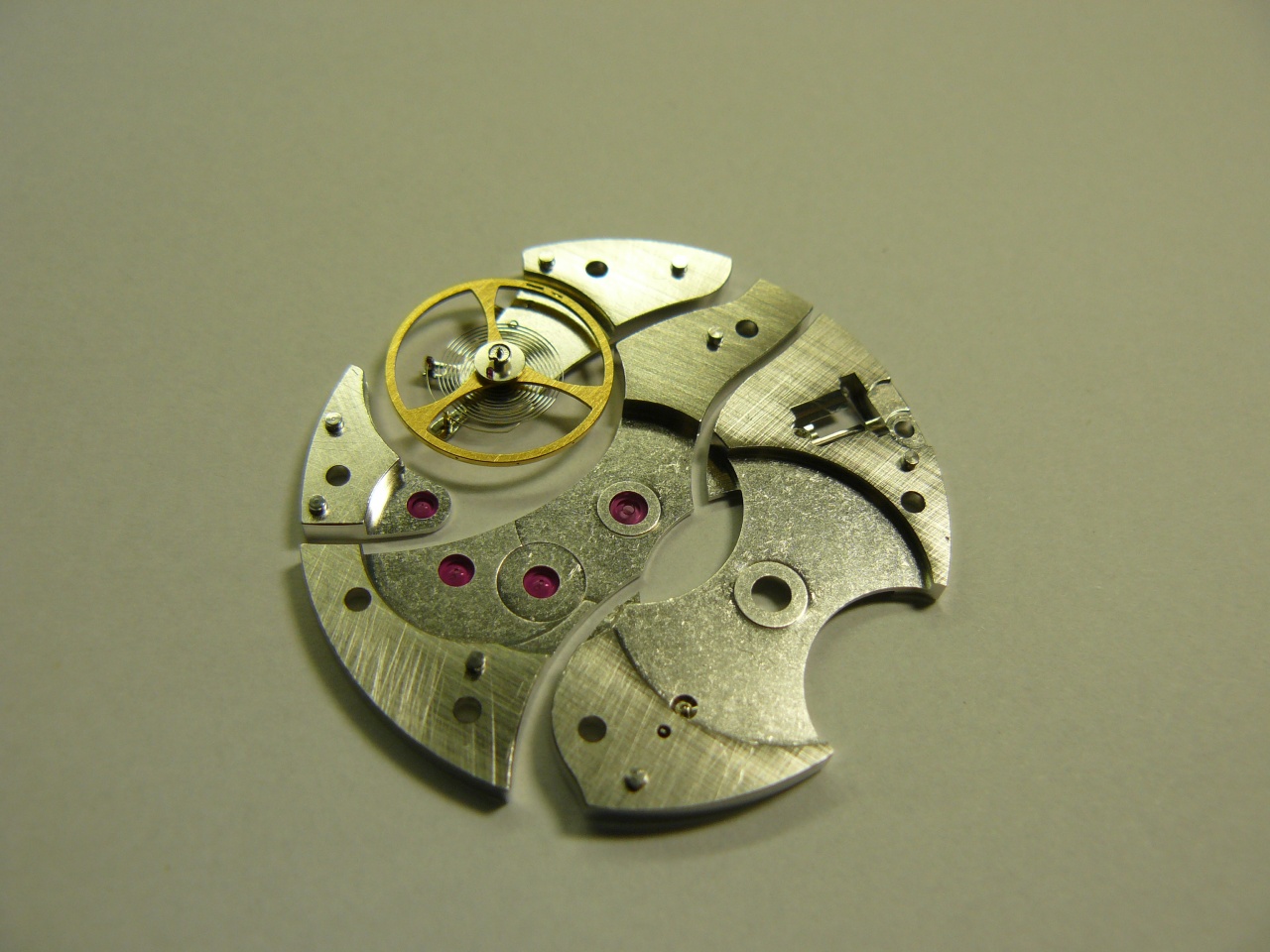

Обработка мостов сзади вполне обычная
Нажмите на изображение для увеличения
Название: P1080158.jpg
Просмотров: 793
Размер:	290.0 Кб
ID:	685175

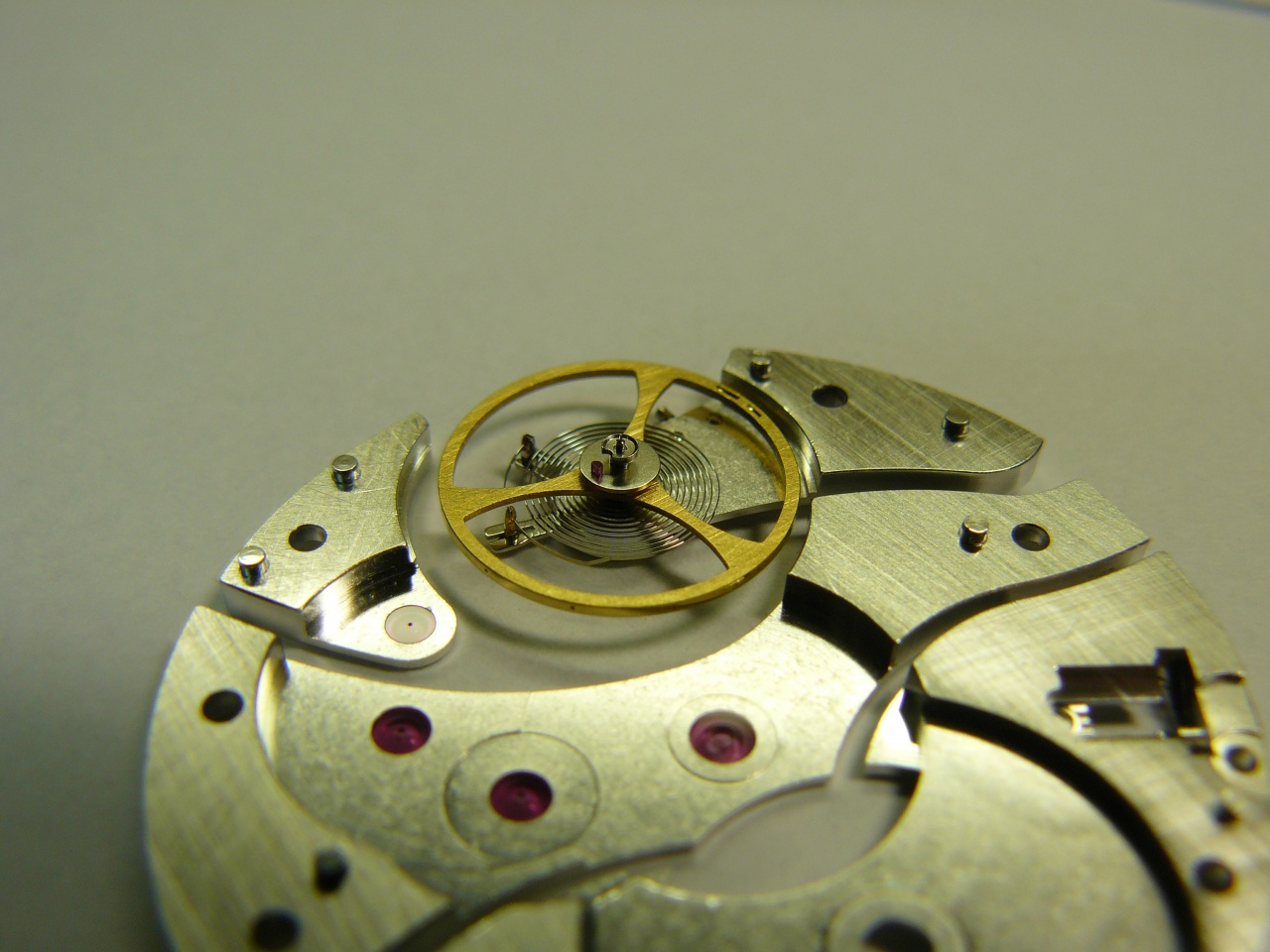

Глюцидуровый баланс градации Топ со спицами с выкружкой
Нажмите на изображение для увеличения
Название: P1080161.jpg
Просмотров: 854
Размер:	279.1 Кб
ID:	685176

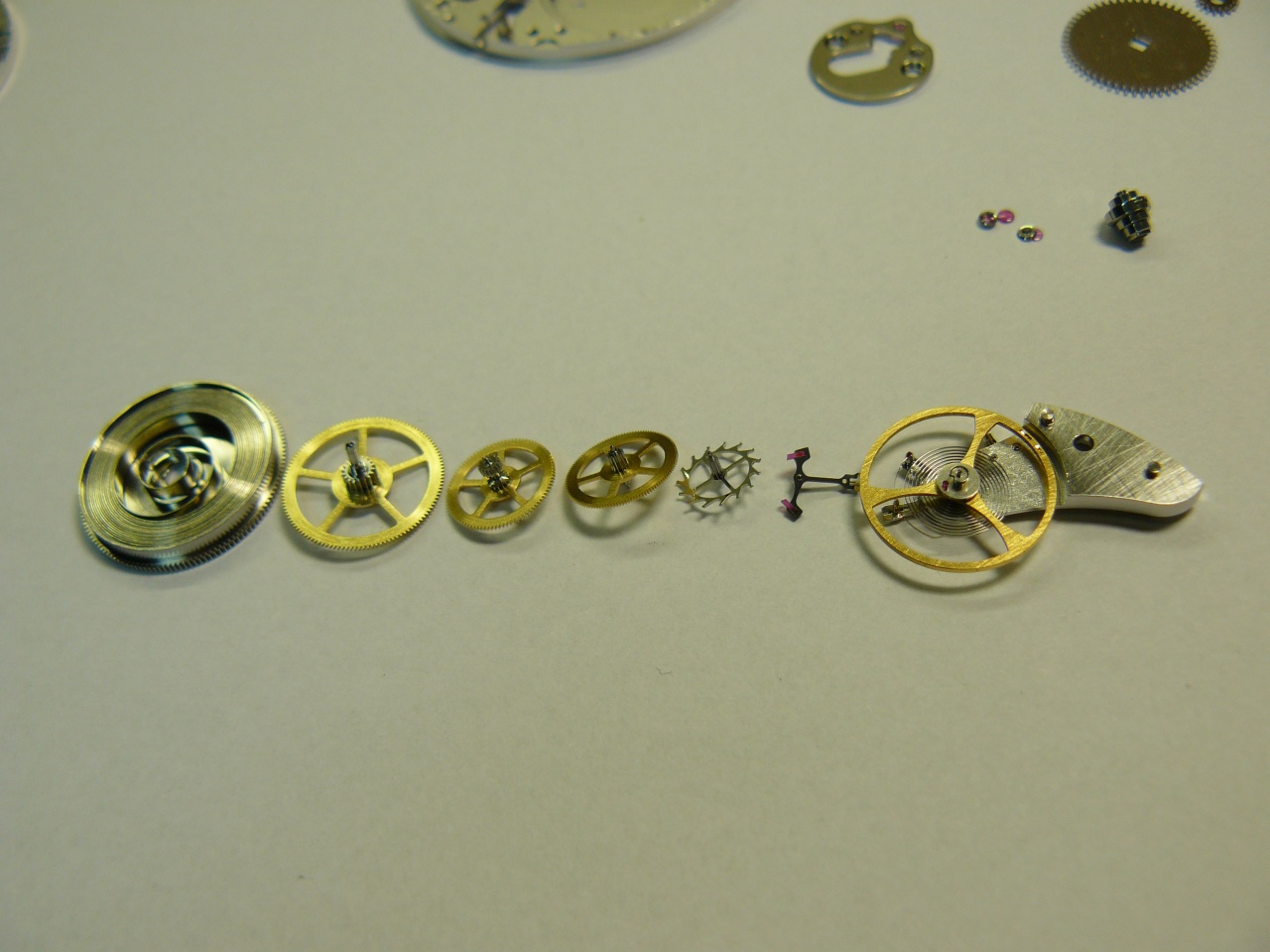

Колесная система проста и понятна, ничего лишнего
колеса имеют приятную шлифовку
Нажмите на изображение для увеличения
Название: P1080167.jpg
Просмотров: 826
Размер:	238.2 Кб
ID:	685177

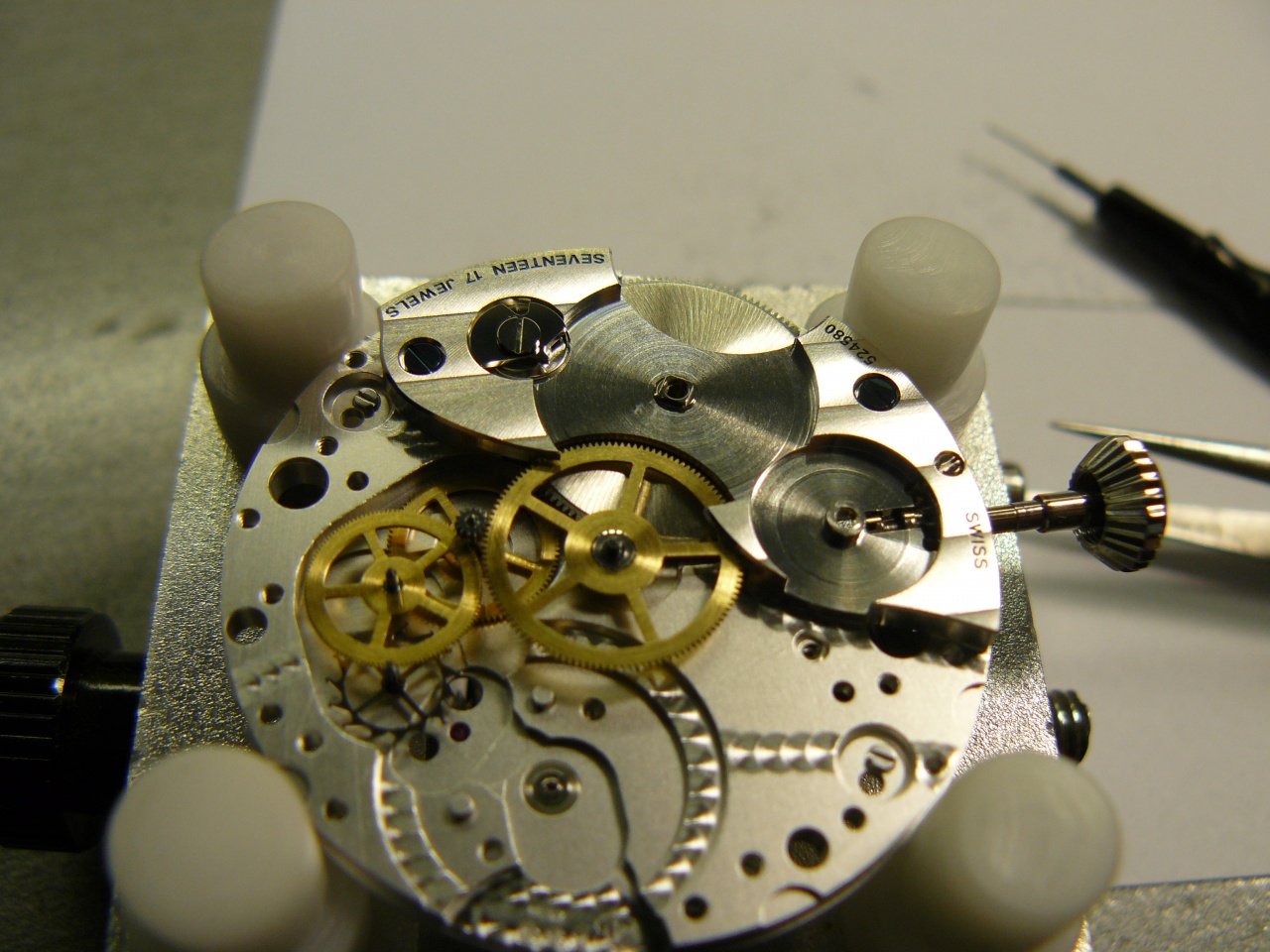

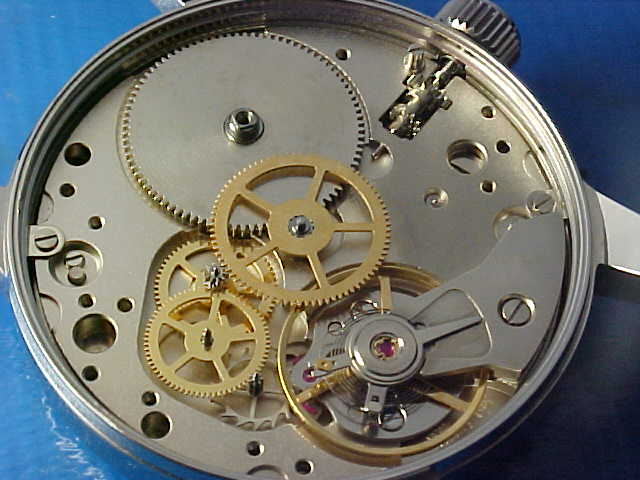

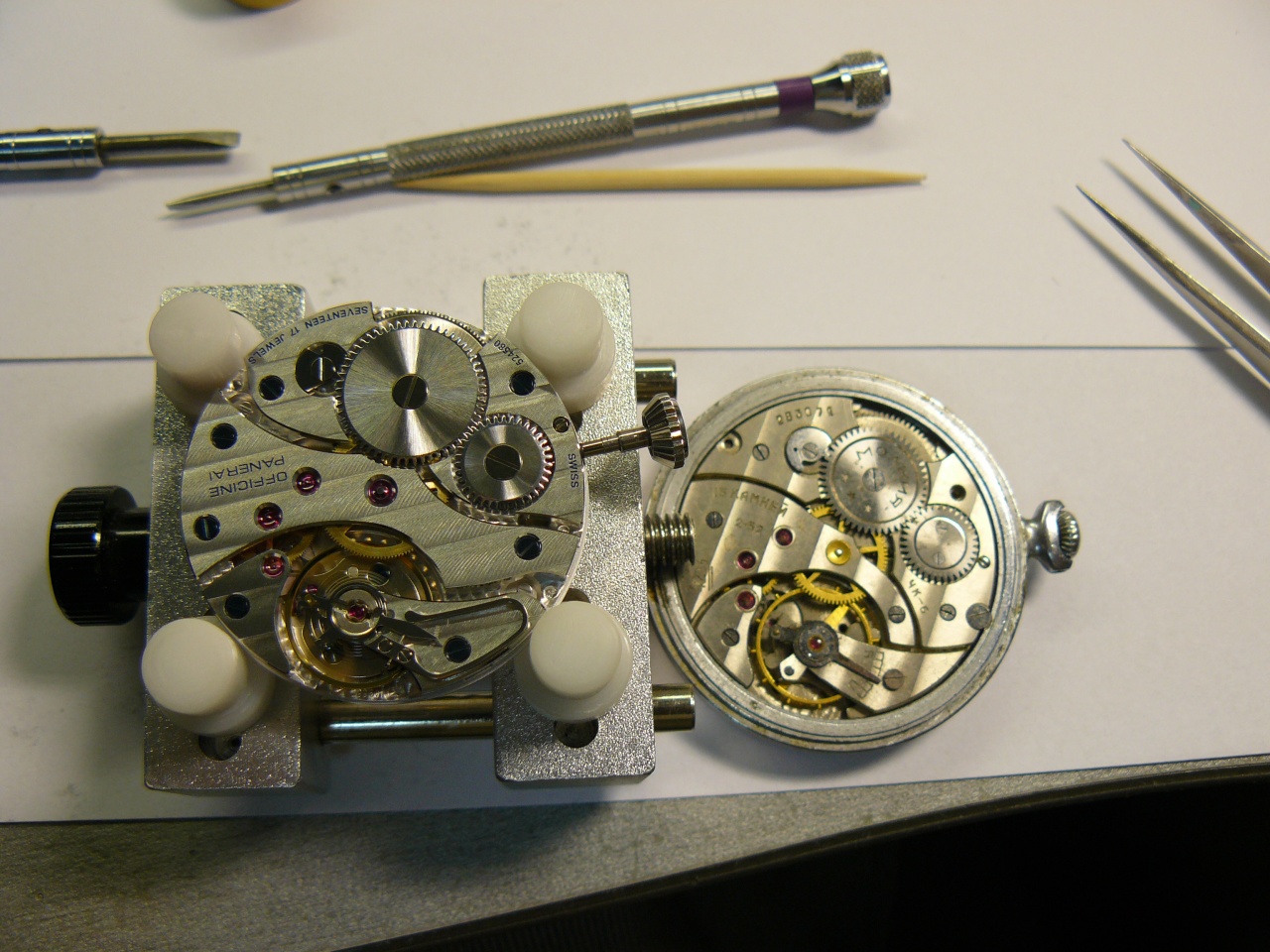

Сравнение с 6497-1, видна разница в размере зубьев на колесах
Нажмите на изображение для увеличения
Название: P1080191.jpg
Просмотров: 962
Размер:	400.5 Кб
ID:	685178Нажмите на изображение для увеличения
Название: u6497-09.jpg
Просмотров: 936
Размер:	39.8 Кб
ID:	685179

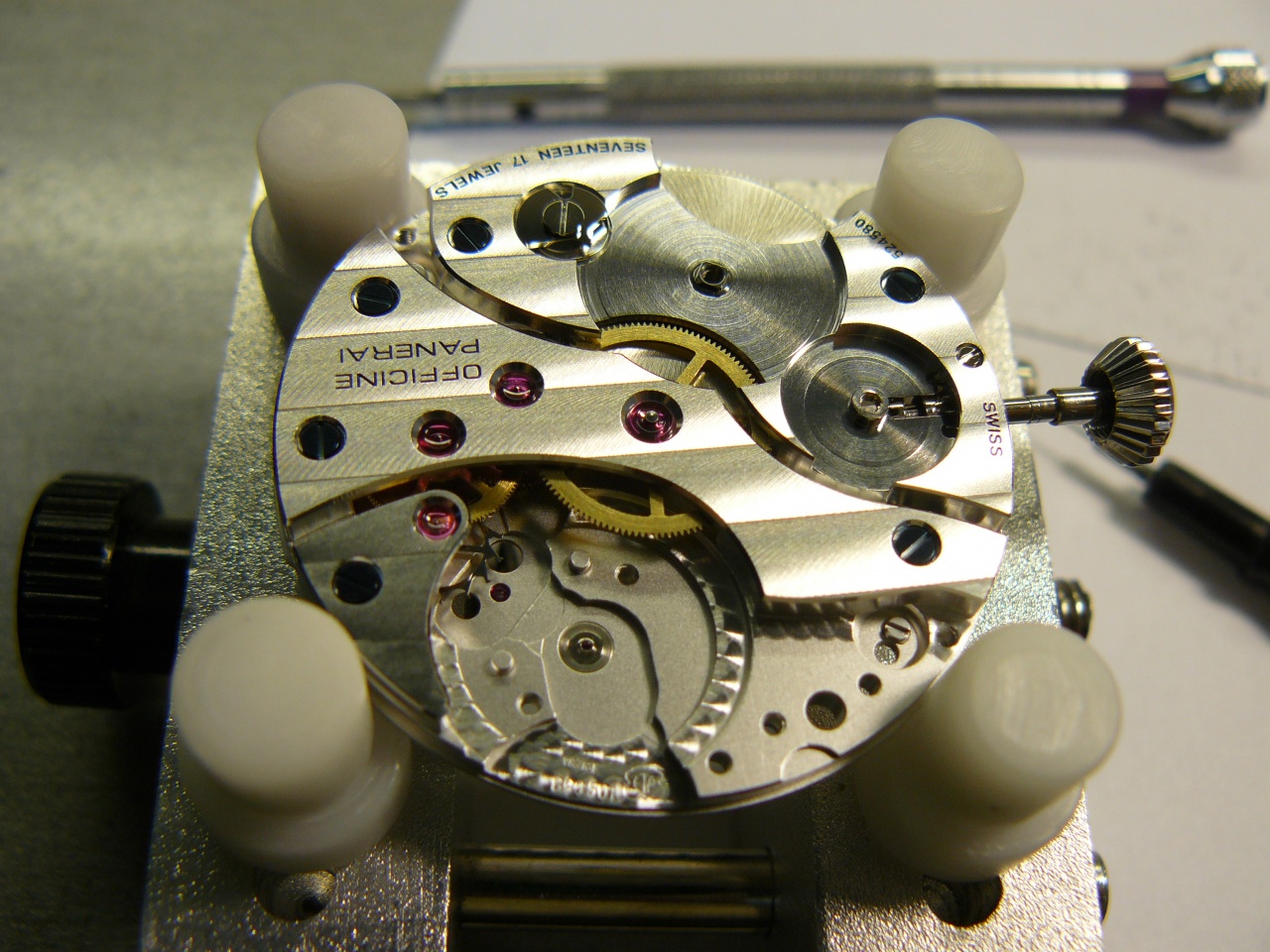

Мне нравится финиш мостов, четкие не заваленные грани, шлифовка под заводными колесами, лунки возле камней - хоть и сделано на ЧПУ, но все
равно красиво
Нажмите на изображение для увеличения
Название: P1080199.jpg
Просмотров: 823
Размер:	338.8 Кб
ID:	685180Нажмите на изображение для увеличения
Название: P1080202.jpg
Просмотров: 708
Размер:	395.4 Кб
ID:	685181

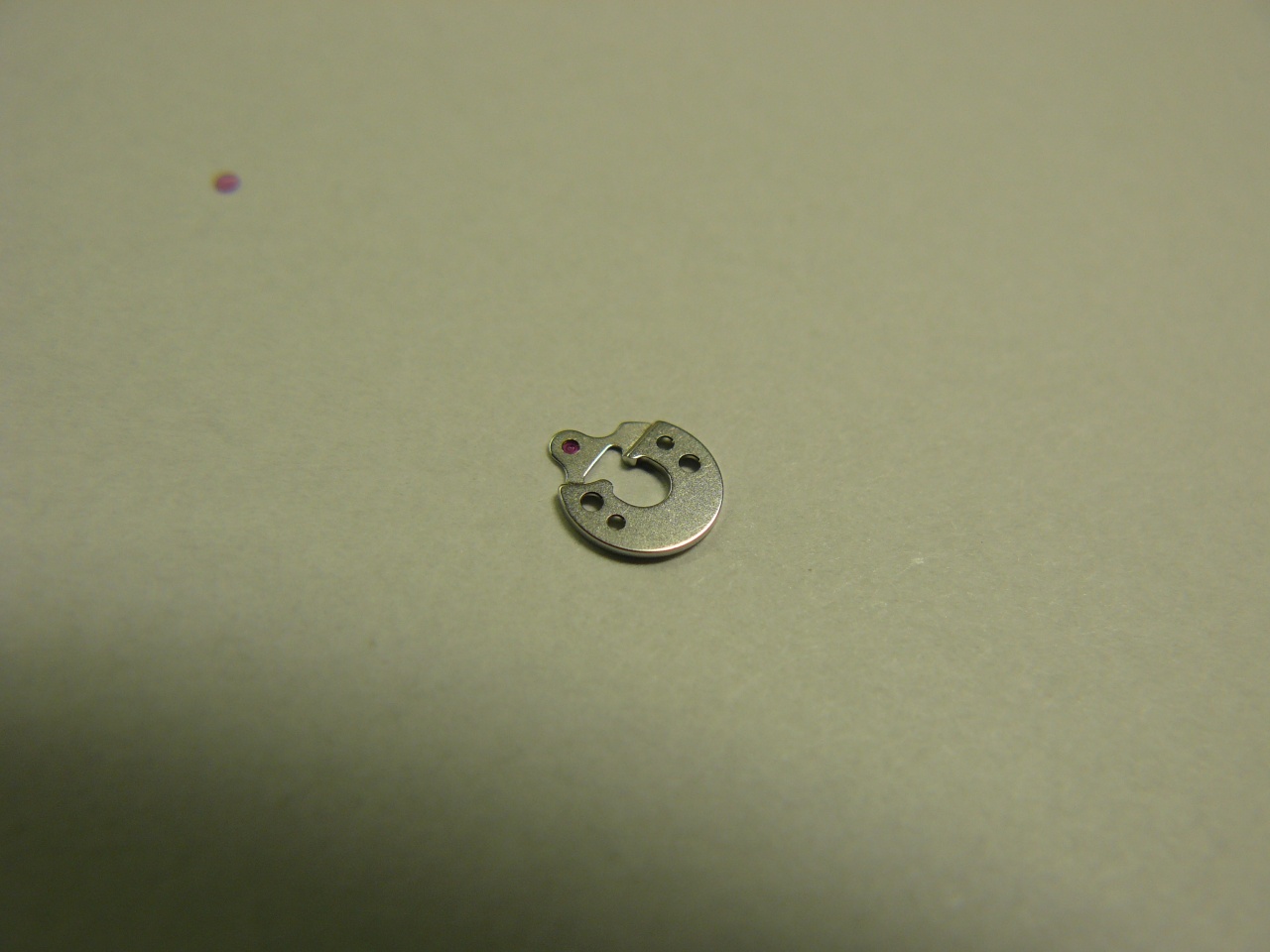

Некоторые детали под циферблатом тоже облагородили
Нажмите на изображение для увеличения
Название: P1080175.jpg
Просмотров: 638
Размер:	393.4 Кб
ID:	685182Нажмите на изображение для увеличения
Название: P1080186.jpg
Просмотров: 554
Размер:	363.9 Кб
ID:	685183

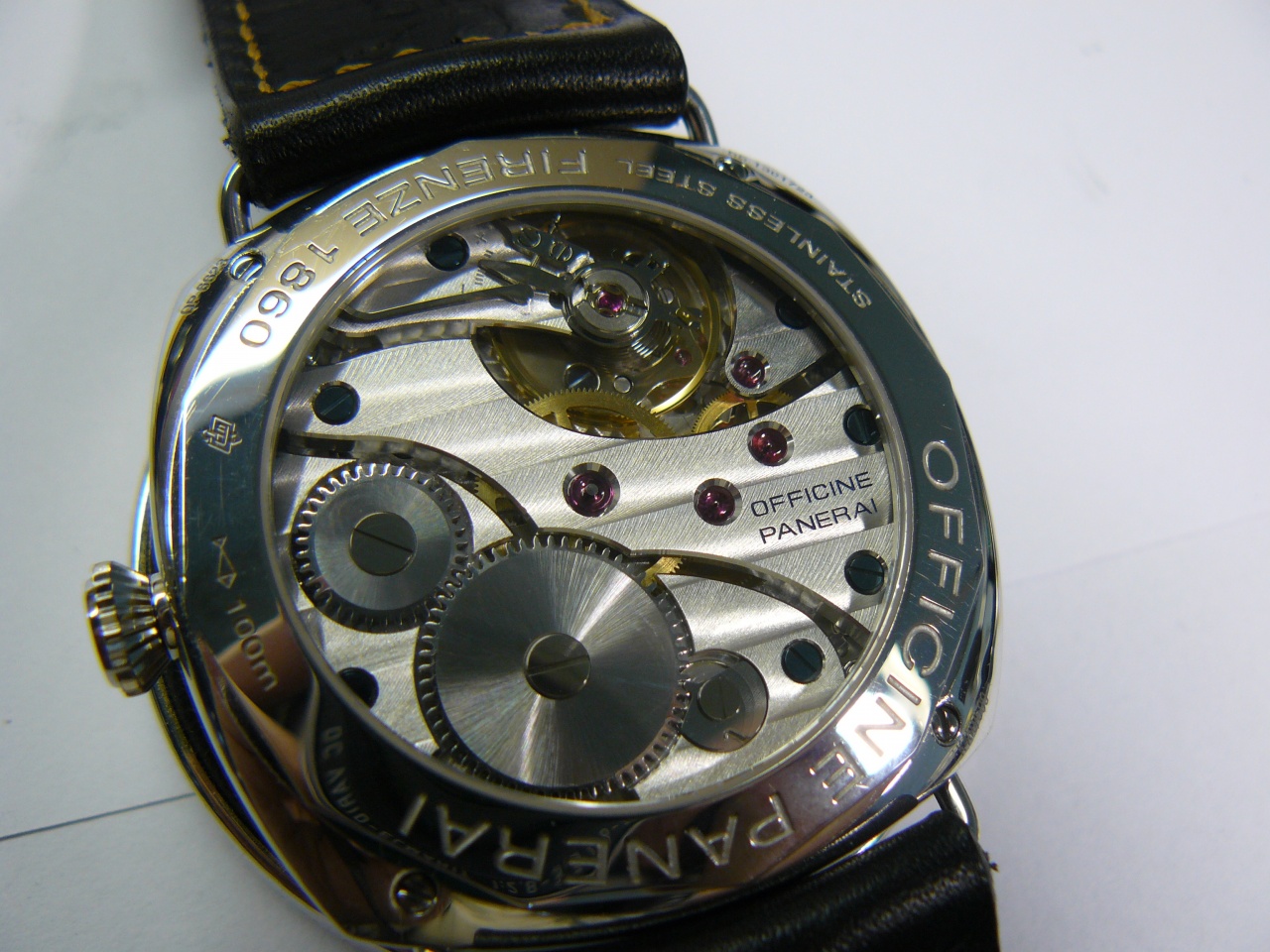

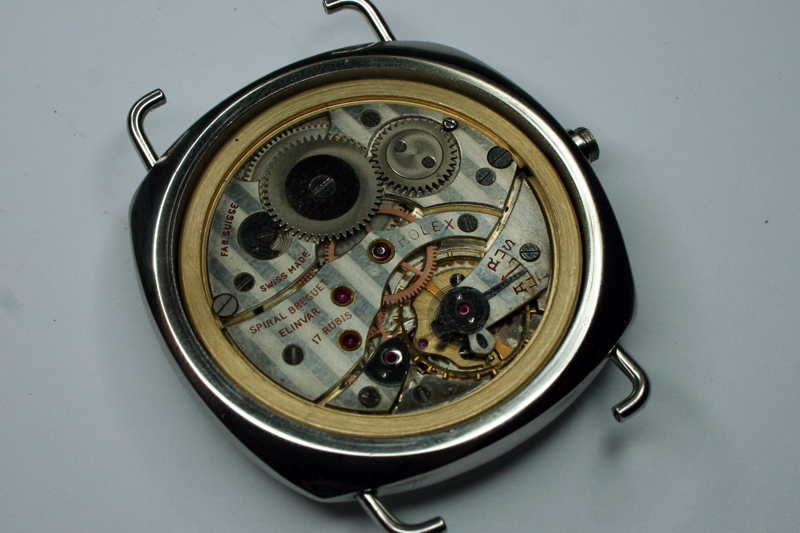

Формой мостов механизм полностью отличается от обычного 6497-2, наверное Памовцы хотели сделать мех похожим на калибры Ролекс (Кортреберт), которые ставили в первые Памы
Нажмите на изображение для увеличения
Название: P1080205.jpg
Просмотров: 911
Размер:	368.3 Кб
ID:	685184Нажмите на изображение для увеличения
Название: cali618-001.jpg
Просмотров: 1248
Размер:	362.0 Кб
ID:	685185

Лебединая шея скорее для красоты, при регулировке я к ней даже не притронулся, чтобы градусник красиво показывал "0"

Но красивых Унитасов бывает много, а вот такую функциональную доработку мало кто делает кроме Пама (если вообще кто-то делает)
речь о заводном вале

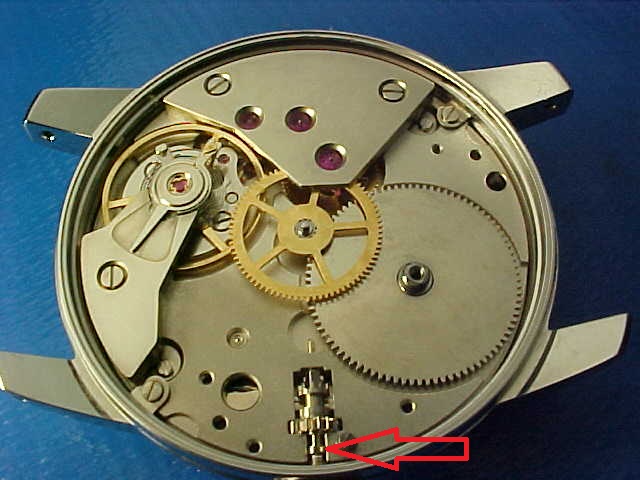

Здесь видно, что стандартный вал имеет короткую опорную шейку
Нажмите на изображение для увеличения
Название: u6497-051.jpg
Просмотров: 900
Размер:	80.1 Кб
ID:	685186

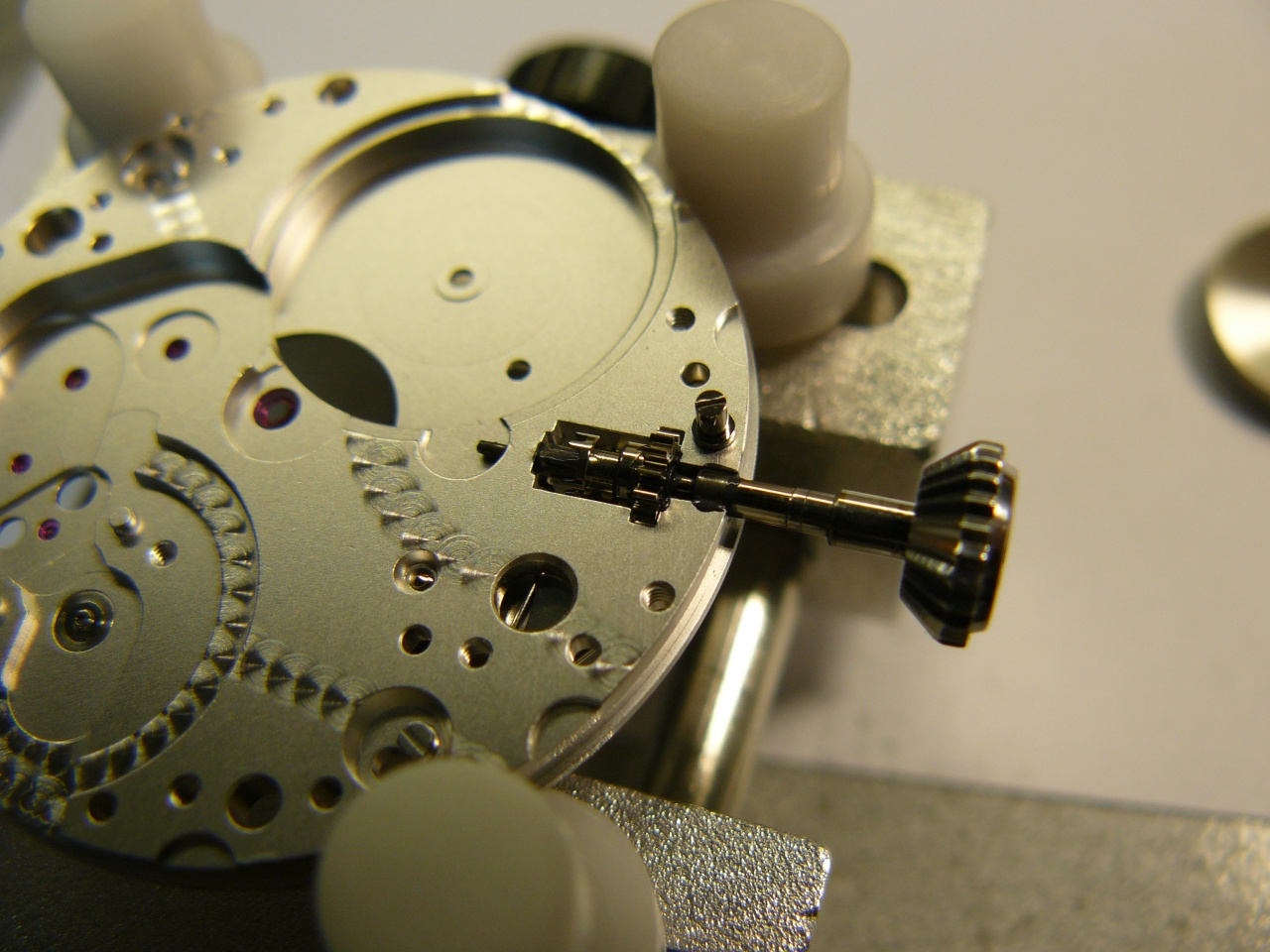

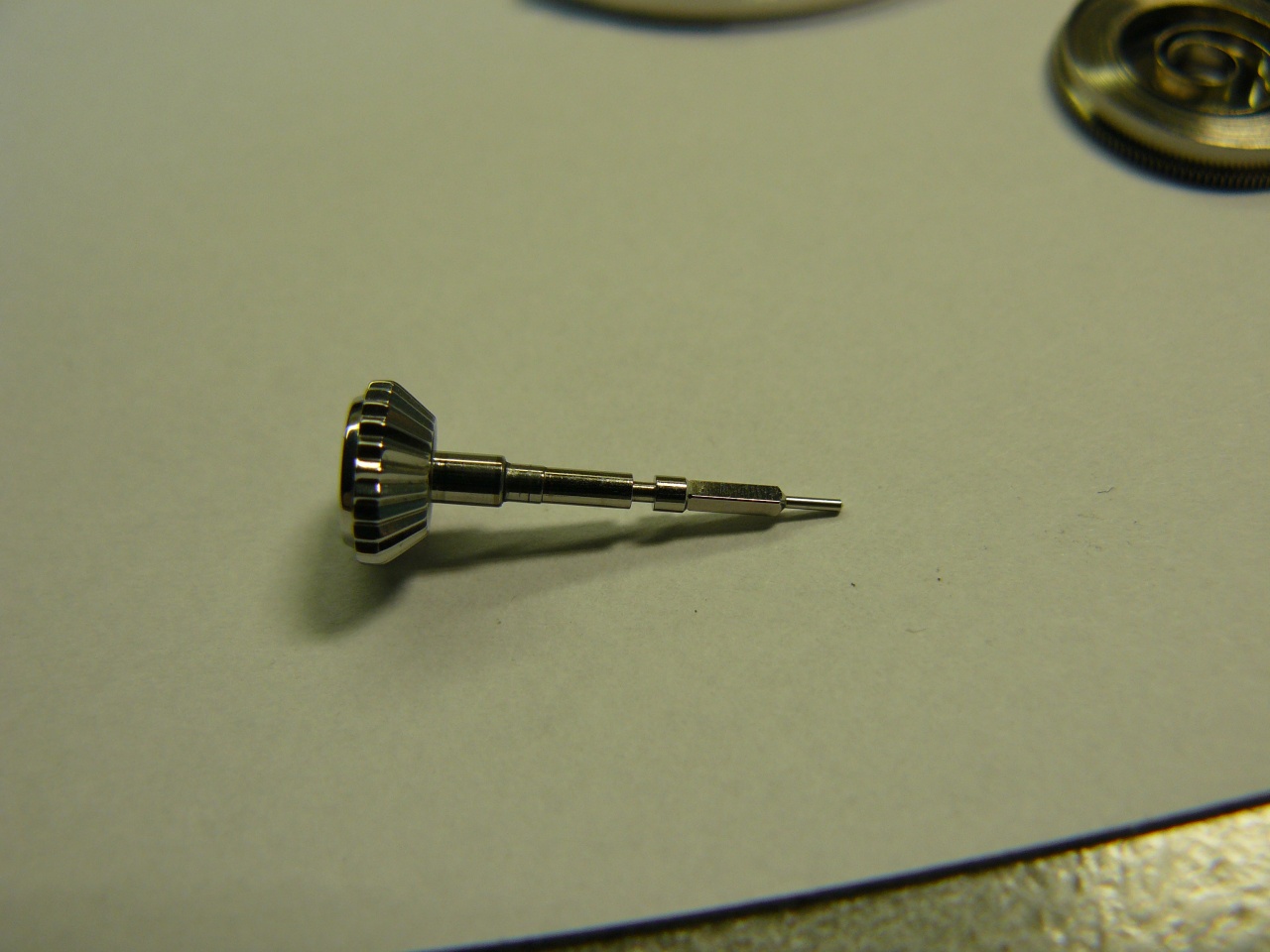

а это заводной вал ОР Х
Нажмите на изображение для увеличения
Название: P1080170.jpg
Просмотров: 841
Размер:	221.7 Кб
ID:	685187

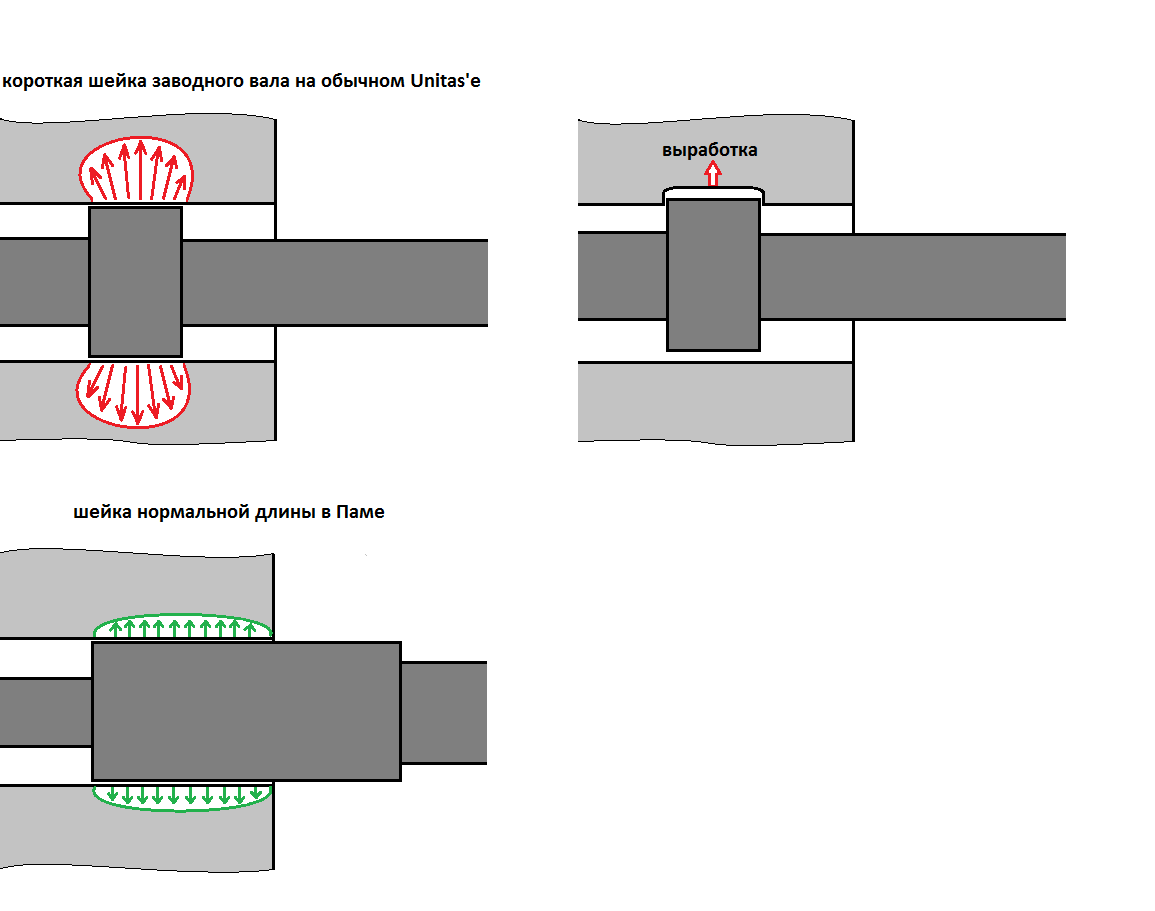

Короткая шейка стандартного вала создает высокое давление на платину, что часто приводит к сильной выработке в платине;
длинная шейка заводного вала Памов распределяет давление по большей площади
Нажмите на изображение для увеличения
Название: P1080178.jpg
Просмотров: 650
Размер:	312.8 Кб
ID:	685188
Нажмите на изображение для увеличения
Название: прпмрпр.png
Просмотров: 674
Размер:	31.4 Кб
ID:	685189

эта доработка убирает единственное слабое место калибра, делая его по настоящему надежным и долговечным

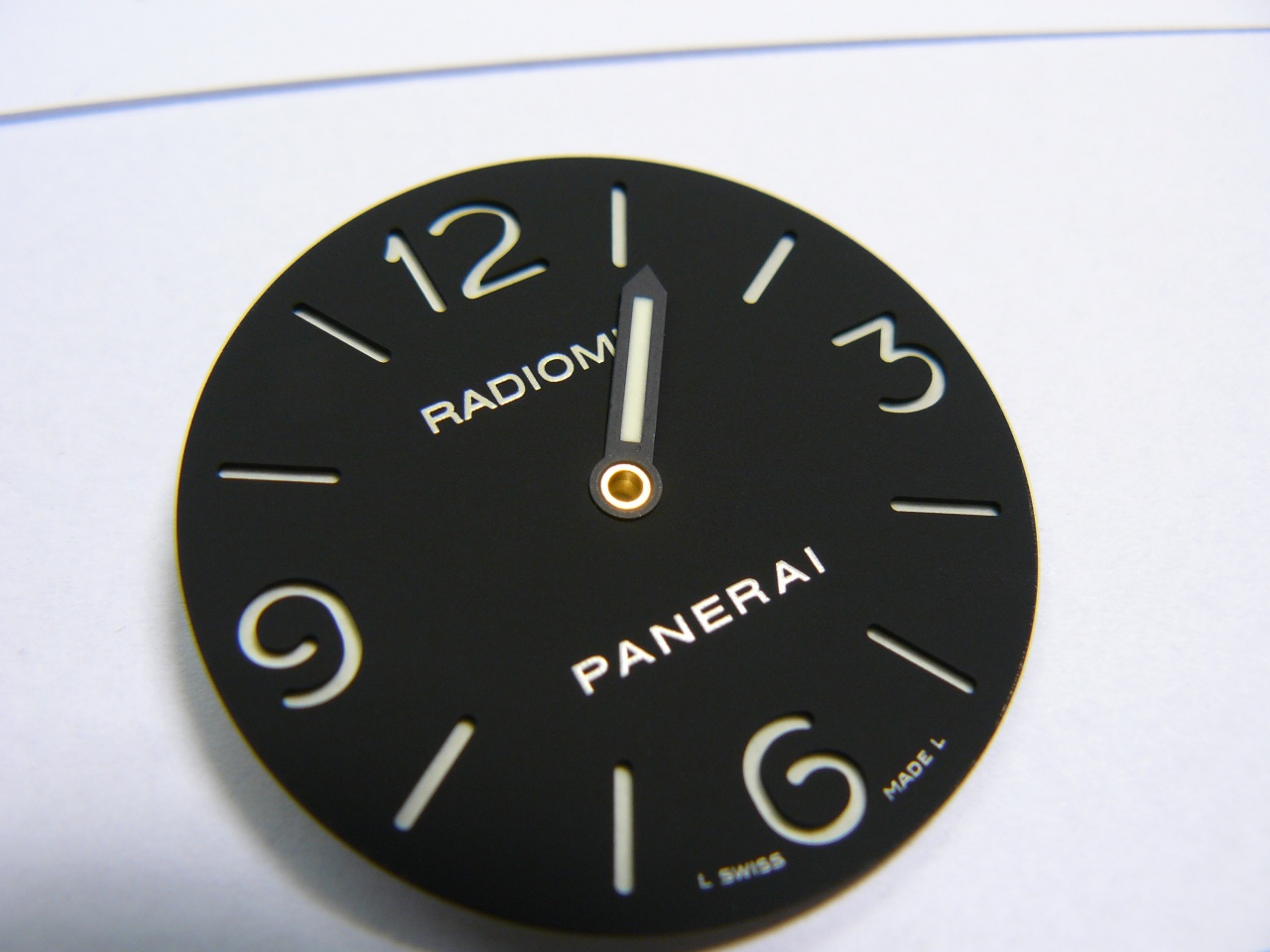

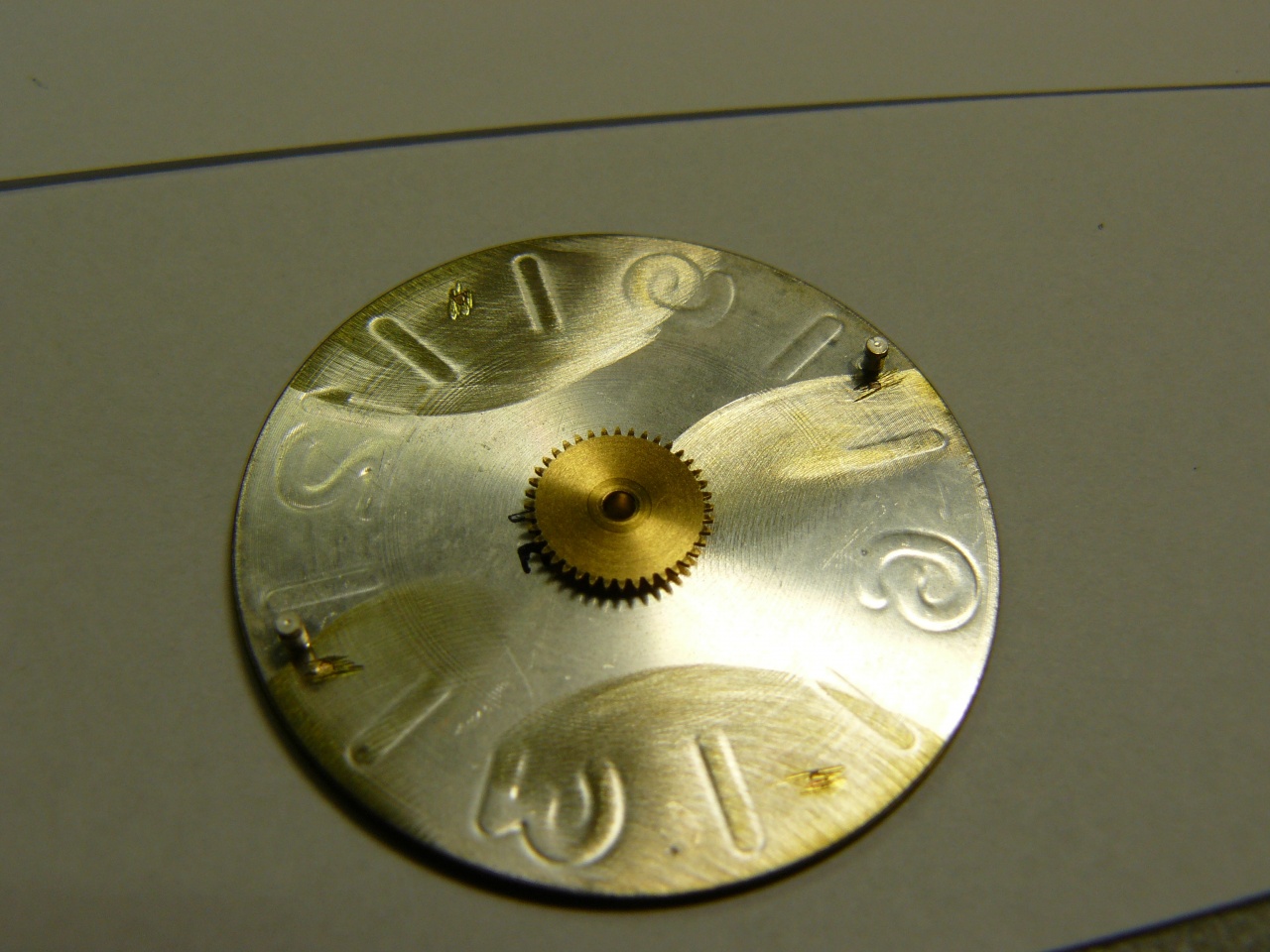

Циферблат сандвич
Нажмите на изображение для увеличения
Название: P1080207k.jpg
Просмотров: 987
Размер:	213.3 Кб
ID:	685190Нажмите на изображение для увеличения
Название: P1080209.jpg
Просмотров: 987
Размер:	300.1 Кб
ID:	685191

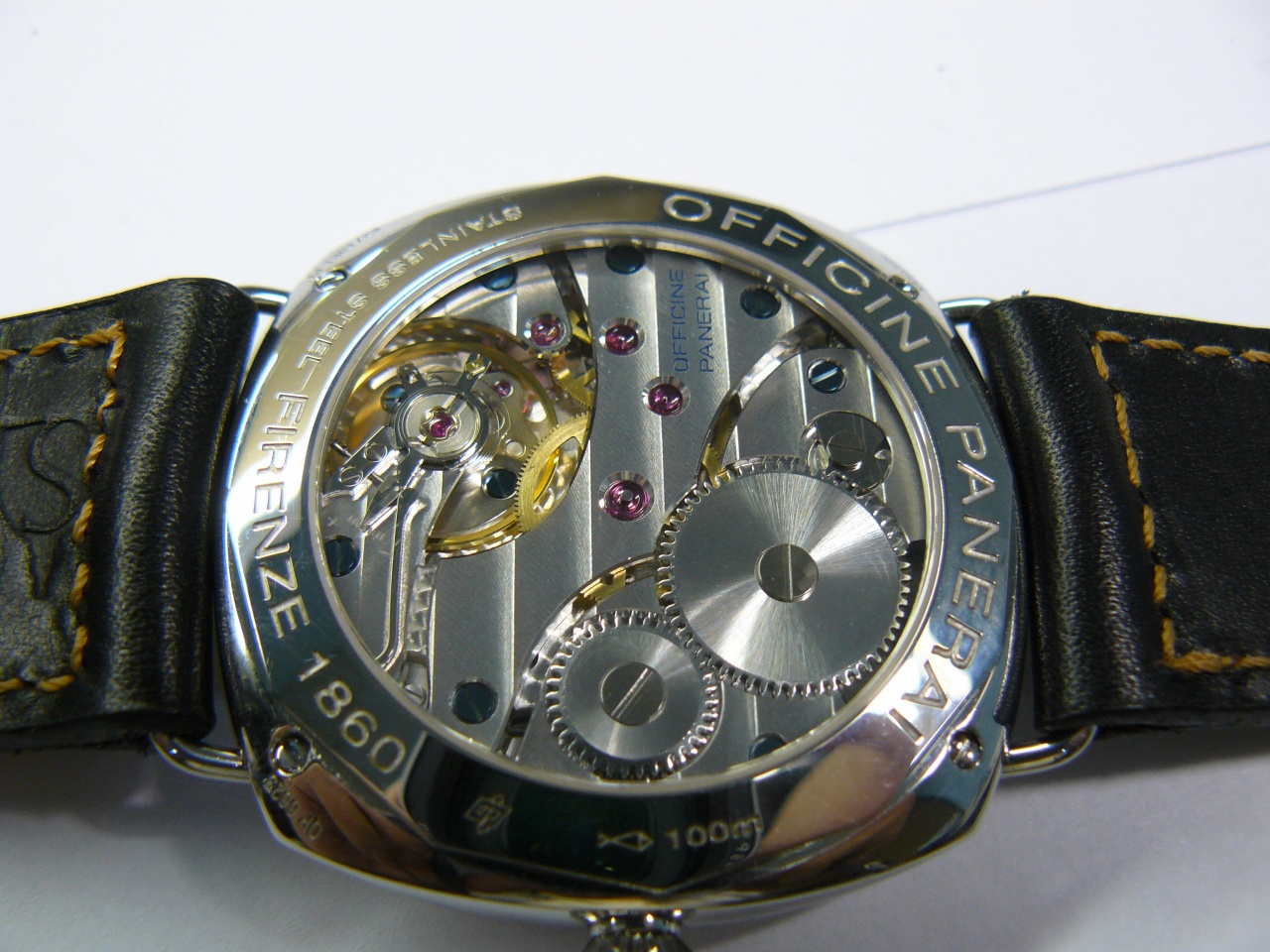

Сами часы очень понравились, я и до этого положительно относился к Памам, но за те дни, что часы провели у меня, я проникся ими, мне очень понравились их минимализм, простота и надежность механизма, разве что маленькую секунду бы добавил
Нажмите на изображение для увеличения
Название: P1080211.jpg
Просмотров: 1370
Размер:	288.1 Кб
ID:	685195Нажмите на изображение для увеличения
Название: P1080214.jpg
Просмотров: 1156
Размер:	374.6 Кб
ID:	685196Нажмите на изображение для увеличения
Название: P1080223.jpg
Просмотров: 1246
Размер:	389.3 Кб
ID:	685197
Ответить с цитированием
Эти 128 пользователей сказали Спасибо! Dima343 за это сообщение:
2cv (15.07.2018), 975552 (01.08.2018), Alex DDD (21.04.2014), alex919rr (17.04.2014), AlexeyLED (23.03.2017), AlexT2 (18.04.2014), alohahawai (28.10.2014), alykart (04.05.2016), AndreSmith (19.04.2014), AndRX45 (20.04.2014), Andy500 (31.10.2017), AntonKey (23.04.2014), ARTEM KUZMIN (20.05.2015), Augusta (18.04.2014), babangida (19.04.2014), Baggio (20.04.2014), Baroque (13.07.2014), Borisioffe (02.11.2016), chebadonov (07.05.2014), Colonel (20.07.2014), crazydad (21.05.2015), darthello (12.08.2015), deathinjune (30.04.2014), Dibbyk (27.10.2014), dmitriy ed (23.04.2014), Dmitry chron (07.08.2018), Donvinton (20.04.2014), Dpost (03.09.2014), Dtorubar (26.10.2014), Dwalinn (23.04.2014), Dwatch (22.04.2014), Eliseich (30.10.2017), EM89 (17.04.2014), expert (17.04.2014), fedornagan (17.06.2018), filipp mw (17.04.2014), Fixer (20.04.2014), frankmartin (14.06.2017), gabik (18.04.2014), GiovAr (17.04.2014), GOTSMAN77 (21.11.2016), graffity (30.10.2017), Grey Goose (30.10.2016), gurgen (18.04.2014), iChance (26.11.2014), Ivan IN (02.06.2014), IvaTaras (21.01.2018), Jacksn (17.04.2014), Jura Grein (27.10.2014), KALJAN (22.04.2014), Kara70 (01.11.2017), kevintw (22.04.2014), Keytujd (22.04.2014), kokos (23.04.2014), kolgen (19.04.2014), konstantin.ao (18.04.2014), kosyachok (22.04.2014), Laguna (21.04.2014), lapekin (29.04.2014), lesovik (17.04.2014), lexconsult (20.04.2014), Liman (19.04.2014), MadShark (21.04.2014), maksimkos (20.04.2014), marko (17.04.2014), MasterBanker (17.04.2014), mauzer67 (11.07.2015), mcredo (20.04.2014), MelnikovA (18.04.2016), Mortiis (19.04.2014), Nakim (28.07.2018), naumka (20.04.2014), neugierig (27.07.2018), Neurohirurg (22.04.2014), Oskin08 (02.11.2017), PaulZ (17.04.2014), primusguitar (21.09.2016), pypys (03.09.2014), rc30 (09.11.2014), realvugluskro (19.04.2014), Roberto (17.04.2014), RomanGromoff (09.01.2016), Rubar (20.04.2014), Scarface3133 (18.04.2014), Schnitzel (26.10.2014), Seamus Haji (02.07.2015), Sergey1971 (17.04.2014), Sergeyhand (30.10.2017), sergio83 (19.04.2014), Sethmns (19.04.2014), sexless (30.10.2017), sl361 (20.04.2014), Slava098 (17.04.2014), sls63amg (27.10.2014), sonirk (17.04.2014), Sportster (20.04.2014), stanalma (18.05.2015), STEAMLAINERE141 (20.10.2015), Strobe Tallbot (17.04.2014), Subslim (23.04.2014), Surgery (16.02.2017), tapoka (18.04.2014), terry82 (20.04.2014), ThriftY (21.04.2014), ToliK1991 (01.08.2018), Topsop (25.09.2014), ultarior (30.10.2017), Un tal Lucas (19.11.2014), vadeaux (07.08.2014), Vadim Kemerovo (20.04.2014), Victorius76 (25.04.2014), Vipertkm (24.07.2015), VladNer (20.04.2014), walther79 (18.04.2014), watchtest (25.05.2015), YaltaNS (28.07.2018), Zmeelov77 (30.06.2015), ZMS (20.04.2014), zorkiy sov (12.07.2016), Андрей Бабанин (17.04.2014), Андрей Крукович (17.04.2014), Андрей Ф (17.04.2014), водолаз (21.04.2014), Гена Бобков (03.11.2014), Дядюшка АУ (30.10.2017), Михаил (13.07.2014), Спецправо (19.04.2014), Тарас Кучеренко (12.04.2016)
  #2
Старый 17.04.2014, 03:07
Аватар для MasterBanker
MasterBanker MasterBanker вне форума
Форумчанин

Регистрация: 13.10.2007
Адрес: Rus/Ukr
Сообщений: 615
Сказал(а) спасибо: 1,549
Поблагодарили 1,098 раз(а) в 307 сообщениях
Отправить сообщение для MasterBanker с помощью ICQ
Спасибо большое за обзор!
__________________
Misdirection
Ответить с цитированием
Этот пользователь сказал Спасибо! MasterBanker за это сообщение:
Dima343 (17.04.2014)
  #3
Старый 17.04.2014, 03:08
Аватар для Андрей Бабанин
Андрей Бабанин Андрей Бабанин вне форума
Moderator

Регистрация: 20.02.2005
Адрес: Москва
Сообщений: 7,245
Сказал(а) спасибо: 2,411
Поблагодарили 16,394 раз(а) в 3,869 сообщениях
В принципе мелкий зуб стал не только достоинством калибра, но и его недостатком. Пружина теперь запросто при разрыве может "убить" и барабан. Нередко приносят калибры с лопнувшей пружиной и срезаными парой зубьев на барабане. Калибр, кстати, имеет ЕТАшное обозначение, сейчас не назову точно, но что-то типа B05.*** (точно назову вечером).
Ответить с цитированием
Эти 15 пользователей сказали Спасибо! Андрей Бабанин за это сообщение:
Baggio (20.04.2014), Dima343 (17.04.2014), Dwatch (22.04.2014), frankmartin (14.06.2017), graffity (30.10.2017), iChance (26.11.2014), KALJAN (22.04.2014), kolgen (19.04.2014), konstantin.ao (18.04.2014), Mortiis (12.08.2018), Slava098 (17.04.2014), Victorius76 (25.04.2014), YaltaNS (28.07.2018), Гена Бобков (03.11.2014), Тарас Кучеренко (12.04.2016)
  #4
Старый 17.04.2014, 03:13
Аватар для Dima343
Dima343 Dima343 вне форума   Автор этой темы
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 10,115
Сказал(а) спасибо: 2,144
Поблагодарили 13,176 раз(а) в 4,999 сообщениях
да, логотип ЕТА на платине есть
интересно, Пам сам его дорабатывал, или это делали на ЕТА?

Цитата:
Пружина теперь запросто при разрыве может "убить" и барабан. Нередко приносят калибры с лопнувшей пружиной и срезаными парой зубьев на барабане.
пружина лопается возле внутреннего витка?
Ответить с цитированием
  #5
Старый 18.04.2014, 19:41
Аватар для Андрей Бабанин
Андрей Бабанин Андрей Бабанин вне форума
Moderator

Регистрация: 20.02.2005
Адрес: Москва
Сообщений: 7,245
Сказал(а) спасибо: 2,411
Поблагодарили 16,394 раз(а) в 3,869 сообщениях
калибр ETA B99.501 Пружина у внутреннего витка лопается с разрушениями. Внешний виток разрушается реже, обычно серьезных последствий для механизма при этом не бывает.
Ответить с цитированием
Эти 9 пользователей сказали Спасибо! Андрей Бабанин за это сообщение:
Dima343 (18.04.2014), EM89 (20.04.2014), kolgen (19.04.2014), konstantin.ao (22.04.2014), marko (20.04.2014), Premo (08.05.2014), Victorius76 (25.04.2014), walther79 (18.04.2014), Гена Бобков (03.11.2014)
  #6
Старый 20.04.2014, 01:34
le cultre le cultre вне форума
Форумчанин

Регистрация: 28.09.2012
Адрес: Украина
Сообщений: 205
Сказал(а) спасибо: 54
Поблагодарили 88 раз(а) в 53 сообщениях
Ленивый Бонатти, так на обработке мостов халтурить.
__________________
PAM 111, PAM 388, Steinhart Ocean GMT
Ответить с цитированием
Этот пользователь сказал Спасибо! le cultre за это сообщение:
Scarface3133 (22.04.2014)
  #7
Старый 20.04.2014, 04:22
Аватар для Dima343
Dima343 Dima343 вне форума   Автор этой темы
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 10,115
Сказал(а) спасибо: 2,144
Поблагодарили 13,176 раз(а) в 4,999 сообщениях
чем же она плоха?
да, не Haute Horlogerie как Ф. Дюфур, но как бы и не предполагался такой уровень...
вот мосты Патека 215, получше, но тоже ничего сверхъестественного
Нажмите на изображение для увеличения
Название: P1060886.jpg
Просмотров: 690
Размер:	292.0 Кб
ID:	687617
а с этой стороны и не догадаешься, что мост - Патековский, а не ЕТАшный, к примеру
Нажмите на изображение для увеличения
Название: P1060953.jpg
Просмотров: 553
Размер:	194.2 Кб
ID:	687620
лицевая сторона
Нажмите на изображение для увеличения
Название: P1060948.jpg
Просмотров: 553
Размер:	193.4 Кб
ID:	687621

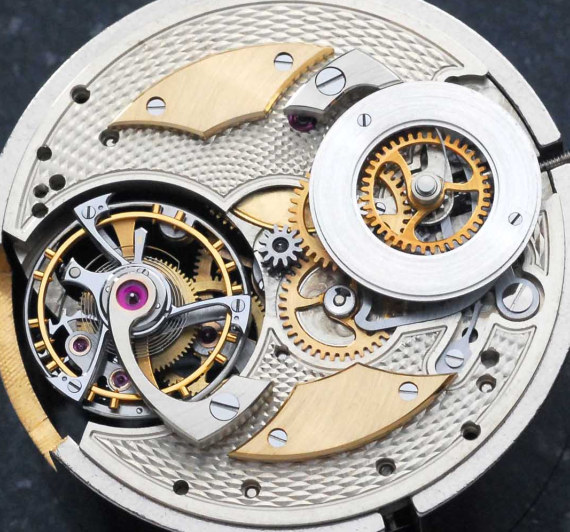

немного об обработке изнанки мостов: те части мостов, которые прилегают к платине, и сама платина в месте прилегания мостов должны быть абсолютно плоскими, поэтому декоративная обработка их нежелательна во избежание снятия слоя материала, они должны быть только отшлифованы на плоскости
например, крепить мост на женевские волны или гильоше, имхо, нельзя, т.к. поверхность женевских волн - волнообразная, т.е. мост прилегает не к плоскости, а имеет точечные контакты, что не есть хорошо

Нажмите на изображение для увеличения
Название: RGM-Pennsylvania-Tourbillon-2.jpg
Просмотров: 693
Размер:	130.6 Кб
ID:	687618Нажмите на изображение для увеличения
Название: RGM-Pennsylvania-Tourbillon-41.jpg
Просмотров: 618
Размер:	95.5 Кб
ID:	687619

единственное, что допускается под мостами - легкий перлаж без сильного нажима, чтобы не снять слой материала и не нарушить плоскость

п.с. на второй фотке частично собранного RGM виден стандартный Унитасовский вал с короткой шейкой, видимо им на ресурс наплевать, как это знакомо: поверхностный подход, за ярким фасадом обычная подворотня...
Ответить с цитированием
Эти 23 пользователей сказали Спасибо! Dima343 за это сообщение:
2cv (15.07.2018), babangida (20.04.2014), Baggio (20.04.2014), dmitriy ed (23.04.2014), Dwalinn (23.04.2014), EM89 (20.04.2014), filipp mw (20.04.2014), KALJAN (22.04.2014), konstantin.ao (23.04.2014), le cultre (20.04.2014), marko (20.04.2014), MasterBanker (20.04.2014), Mortiis (20.04.2014), Sergey1971 (20.04.2014), sls63amg (27.10.2014), Sportster (20.04.2014), Victorius76 (25.04.2014), VladNer (20.04.2014), zorkiy sov (12.07.2016), Андрей Бабанин (20.04.2014), Андрей Ф (21.04.2014), Гена Бобков (03.11.2014), Тарас Кучеренко (12.04.2016)
  #8
Старый 20.04.2014, 17:17
Аватар для Baggio
Baggio Baggio вне форума
Moderator

Регистрация: 27.11.2009
Адрес: Москва
Сообщений: 6,557
Сказал(а) спасибо: 11,331
Поблагодарили 8,830 раз(а) в 4,737 сообщениях
Спасибо за тему!

Прочитал с удовольствием и на одном дыхании.
__________________
No milk today
Ответить с цитированием
Этот пользователь сказал Спасибо! Baggio за это сообщение:
Dima343 (20.04.2014)
  #9
Старый 21.04.2014, 09:15
Аватар для ValeryP
ValeryP ValeryP вне форума
Форумчанин

Регистрация: 28.11.2011
Адрес: Санкт-Петербург
Сообщений: 246
Сказал(а) спасибо: 101
Поблагодарили 511 раз(а) в 211 сообщениях
Спасибо за обзор. Тоже понравилось. Сам-то никогда не разберу механизм. А вот так посмотреть-прочитать интересно.
__________________
Ego sum, qui sum
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! ValeryP за это сообщение:
Dima343 (21.04.2014), zorkiy sov (06.06.2015)
  #10
Старый 22.04.2014, 12:30
KALJAN KALJAN вне форума
Форумчанин

Регистрация: 17.07.2011
Адрес: Ukraine, Dnipro
Сообщений: 1,840
Сказал(а) спасибо: 23,714
Поблагодарили 6,404 раз(а) в 774 сообщениях
Как всегда на высоте!Ждем новых обзоров!
