Ремонт часов Электроника. Общая тема

Всем доброго времени суток. Вот решил создать новую тему, посвящённую исключительно ремонту часов "Электроника" разных моделей и годов выпуска. В ней можно было бы задавать вопросы по той или иной неисправности, проблемам, решениям, обмену опытом и т.д. И неплохо было бы её закрепить в шапке, дабы не искать долго (надеюсь, модераторы не будут против). Как думаете, уважаемые форумчане?

Ну а начать я решил с описания одного из способов восстановления работоспособности не очень свежих токопроводящих резинок. Проблема довольно известная, не так ли?
Так вот, довольно часто приходится сталкиваться с тем, что оригинальные резинки в часах уже не способны выполнять на все 100% свои функции. Их поверхности стеклянеют, сами резинки слегка ужимаются и т.д. (конечно, это касается в большей степени старых часов). И, как следствие, часть сегментов на дисплее не видна.

Суть моего способа заключается в некотором наращивании (на 0.2-0.3 мм) по высоте оригинальных, уже не очень хороших резинок. И эти 0.2-0.3 мм я получаю из ... ещё одной резинки. Всё достаточно просто.

Допустим, я собрал часы (пусть в качестве примера это будет Электроника 5х) после ремонта, восстановления или профилактики. И на дисплее (вот блин) высвечиваются не все сегменты. Резинок новых нет, чистка спиртом не помогает, взрыхление поверхностей резинок с помощью мелкой наждачки тоже. Что делать? Беру, на первый взгляд, никудышнюю резинку от какой-нибудь Электроники 5х (можно и от других часов, но Электроника 5х в данном примере подходит лучше всего - не нужно возиться с размерами). Тонко срезаю застекляневший верхний слой с помощью линейки и скальпеля и выбрасываю его.
Дальше. У меня на руках остался кусочек резинки, у которого одна поверхность практически девственная. Затем с этого кусочка я срезаю ещё два слоя, как раз те, что нужны: 0.2-0.3 мм. Всё, теперь делаю два небольшых бутерброда: аккуратно укладываю вырезанные слои на "родные" резинки. Затем очень аккуратно устанавливаю ЖКИ на своё место. При этом нужно немного терпения, потому что установить диплей и не столкнуть или не перекосить верхние кусочки резинок с первого раза достаточно трудно. Кроме того, нужно следить ещё и за тем, чтобы ЖКИ сел на свои посадочные места в пластмассовом каркасе без перекосов (иначе при затягивании дисплей попросту может лопнуть). Если это получилось, аккуратненько прикручиваю металлическую пластинку, вставляю батарейку и проверяю полученный результат.

В большинстве случаев работоспособность резинок полностью восстанавливается. Если нет, продолжаю играться с другими резинками, другой толщиной и т.д.

В заключении хочу сказать, что мой способ не предендует на некую панацею или абсолютность. Он просто выручает меня в тех случаях, когда "родные" резинки уже не могут обеспечить хороший контакт и требуют замены, а подходящую замену взять негде.

Надеюсь, мой опыт пригодится кому-нибудь ещё.
Ответить с цитированием
Эти 31 пользователей сказали Спасибо! WhiteLion за это сообщение:
Ak54rben (29.09.2023), archlinux (08.03.2015), artyr14 (24.08.2017), CCCP-2 (30.01.2013), Cursant (22.10.2014), Dmitryxx (01.02.2012), dmitt (02.04.2019), Doomych (16.01.2012), drfat (03.04.2021), eir139 (20.10.2011), Electroff (20.05.2012), fantom1981 (06.11.2011), Fil220671 (14.09.2021), ILEXIS (07.06.2021), jury alex (01.01.2016), max-73 (14.03.2015), Maxcurl (26.07.2012), Melnikov Evgenyi (19.09.2014), Mihamoto (30.08.2017), Mital (05.12.2014), PD072 (25.02.2012), piton0072 (11.11.2019), SAN Psk (15.08.2014), Shai Alyt NEMO (19.10.2011), tvkkolcher (20.11.2018), Vitalik44 (05.12.2019), vova64 (22.10.2013), VSS9mm (19.01.2015), walther79 (21.12.2015), zagasic (30.01.2012), Zmeelov77 (24.02.2013)
  #2
Старый 20.10.2011, 12:05
Аватар для Electroff
Electroff Electroff вне форума
Форумчанин

Регистрация: 09.04.2011
Адрес: Пинск
Сообщений: 982
Сказал(а) спасибо: 411
Поблагодарили 746 раз(а) в 304 сообщениях
Темка хорошая. Было бы здорово её закрепить вверху ветки. А то по крупицам приходится вытаскивать информацию по ремонту из разных, порой очень забытых тем, названия которых ну никак к ремонту не относятся.
Много чего понаписано уже. Вот часть собрал в реестр. Делал его когда-то для себя.
Суть реестра - матчасть часов, а именно фото плат, тюнинг, ремонт, управление.


Примерная структура реестра: модель (проблема) - ссылка>> - автор - /тема/
Краткие обозначения:
Э - Электроника,
К- Камертон,
Л- Лидер,
плата - фото разобранных часов
>> - ссылка

............................................................................................................................................................
Матчасть часов Электроника.
Читать первым!!! Ответ на вопрос где чего в часах расположено и как с этим бороться
>> Otmorozov /Электроника 55Б/
............................................................................................................................................................

РЕМОНТ

Статья по доработке эл. часов >> Electroff /My name is 55. ЧН-55./
Вопросы восстановления часов >> /электроника 30350, всё про всё/
Вопросы про кнопки советских Электроник >> /электроника/
Для точной настройки хода. как выглядит подстроечный конденсатор в часах. >> NamarElgert /Инструкция для Электроники 5 29367/
Как повысить точность хода, кварцы >> вопрос про точность хода
Повышенное потребление тока >> /ЖКИ жрет энергию/
Решение проблем, в т.ч. запуск часов >> /Электроника 5-206 горят все сегменты индикатора/
Жмём на кнопки, управление часами >> /Секретные фишки часов "Электроника"/
Меняем стекломаску. Как удалять и клеить стекломаски >> /Как удалять и клеить стекломаски?/
Б6-202 Э5-30350/30351.. ремонт >> не ходит электроника
Б6-202 Э5-30350/30351.. ремонт >> /Сказ про то, как я восстановил старую советскую "Электронику 5"/
ЧН01 Странный хрип при проигрывании мелодии в ЧН-01 >> решение проблемы пост Grammatevs #37,39
Э1 (светодиодная) ремонт >> Темы по ремонту светодиодной Электроники 1
Э1 (светодиодная) ремонт >> Темы по ремонту светодиодной Электроники 1
Э5 202 цифры отображаются не полностью >> /Электроника 5 202/
Э5 202 где общий провод и как вставить батарейки >> /Электроника 5-202 (видимо) - - где у нее земля?/
Э5-30351 ремонт >> проблема с электроникой 30351
Э77А решение проблемы сброса Э77А при ударе >> и >> siealex решение проблемы сброса э77а
............................................................................................................................................................

ТЮНИНГ

Чтобы кнопки не западали совет по кнопкам >> Grammatevs /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
Чтобы кнопки не западали совет по кнопкам >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
Чтобы кнопки не западали советы по доработке часов >> Berkut /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН01/ЧН02/ЧН03/ЧН04 переключение в режимы Тест-ЧН01-ЧН02-ЧН03-ЧН04 >> Electroff /Как сделать ЧН-01 из ЧН-02/
ЧН54/ЧН55 фото переключение ЧН55 в режим ЧН54 и наоборот >> aleksej /Мелодия ЧН-55/
ЧН54/ЧН55 переключение ЧН55 в режим ЧН54 и наоборот >> и >> siealex /Электроника 55Б/
ЧН54/ЧН55 фото площадок на плате для переключения ЧН55 в режим ЧН54 и наоборот >> siealex Электроника 55Б
ЧН54/ЧН55 вопросы повышенного потребления тока при переключении ЧН55 в ЧН54 и обратно >> /Мелодия ЧН-55/
ЧН54/ЧН55 вопросы повышенного потребления тока при переключении ЧН55 в ЧН54 и обратно >> /Мелодия ЧН-55/
ЧН52/ЧН53 переключение ЧН52/ЧН53 >> /Еще один трансформер/
Э52/Э53 совет по замене ЖКИ Э52/Э53 >> siealex /Еще один трансформер/
............................................................................................................................................................

ПЛАТЫ

Ручка-часы "Время"("Брест"), "QUARZ" производства РБ 1994 плата >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
Ручка-часы "Время"("Брест") производство СССР, Цветотрон плата >> Electroff Интересные в оформлении и нестандартные в исполнении модели часов.
Часы Победа (1991,ЗИМ) фото >> и >> katolik /Комбинированная "Электроника"/
К2-56 >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
К2-52 >> Wladnik /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
К2-52 >> Andrey M /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
К55Б >> Wladnik /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
К55Б >> Wladnik /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
К55Б/К2-52 >> Wladnik Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б
К62 >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
Л02 >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН01 >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН01 >> Richi /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН02 >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН05 >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
ЧН05 даташит на стрелочный механизм >> NamarElgert /Интересные в оформлении и нестандартные в исполнении модели часов./
Э B6-02 >> /aleksej /Электроника B6-02/
Э1 (светодиодная) >> andy_s /Электроника 1 постоянно высвечивают секунды/
Э1 (светодиодная) >> andy_s
Э5-202 фото >> и плата >> NamarElgert /моя коллекция Электроники/
Э5-202 >> alexbe
Э5-202 плата 1 версии >> illuzion /Часы Электроника (коллекция из Греции)/
Э5-30350/Э53 пластмассовый корпус/Э53В >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
Э5 с испанской датой FECHA фото >> и >> aleksej /Электроника 5 с "испанской" датой/
Э55Д >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
Э55/К2-52 >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
Э55/Э55Б/ЧН55 >> WhiteLion /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
Э77А/Э52 >> Otmorozov /Электроника 55Б/
Э79 >> Andrey M /Понедельник начинается в воскресенье/
............................................................................................................................................................

ЭЛЕМЕНТЫ ПИТАНИЯ

Элементы питания >>>
Таблица соответствия элементов питания >>>
............................................................................................................................................................

ИНСТРУКЦИИ

Много инструкций >>>
Много инструкций >>

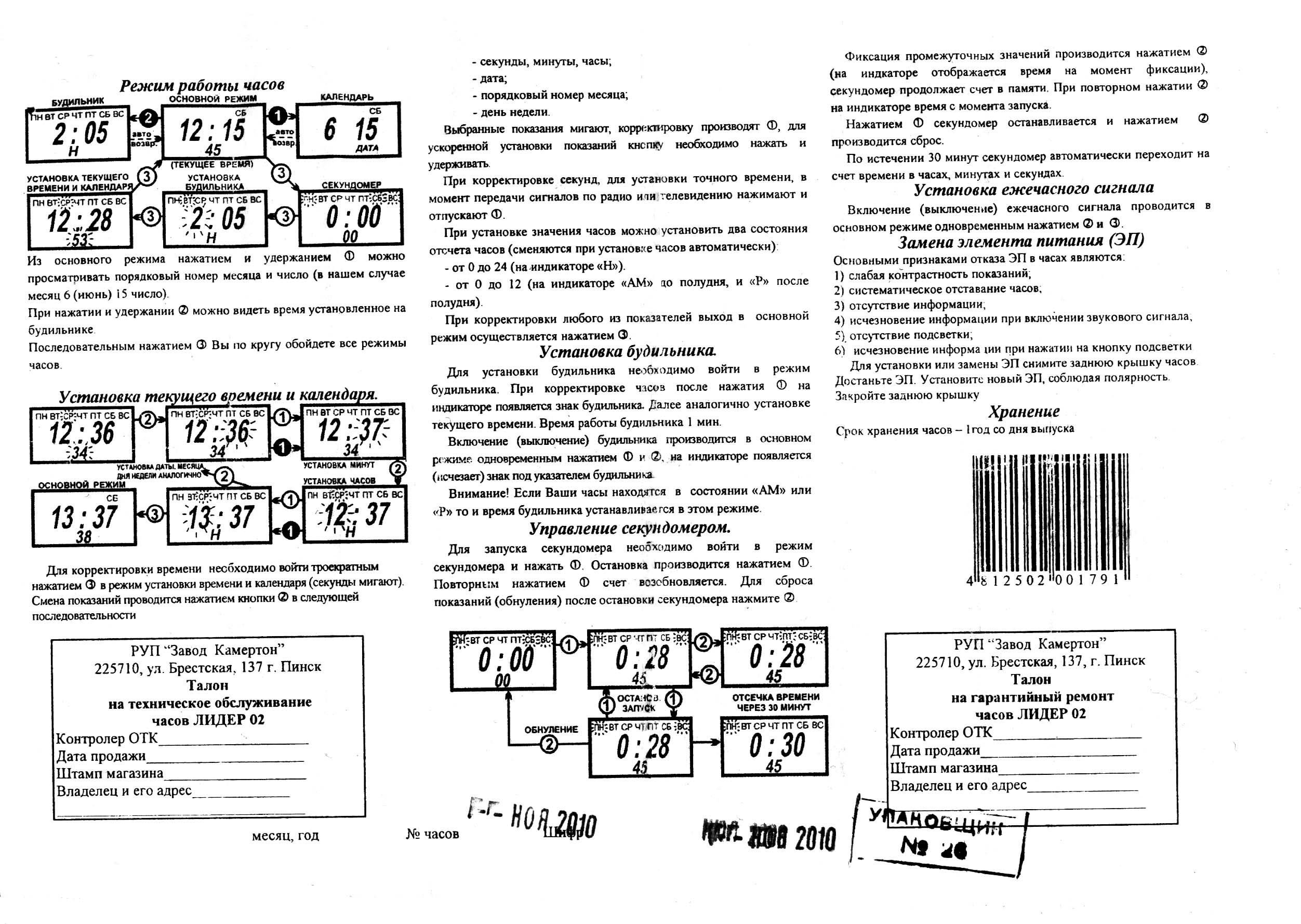

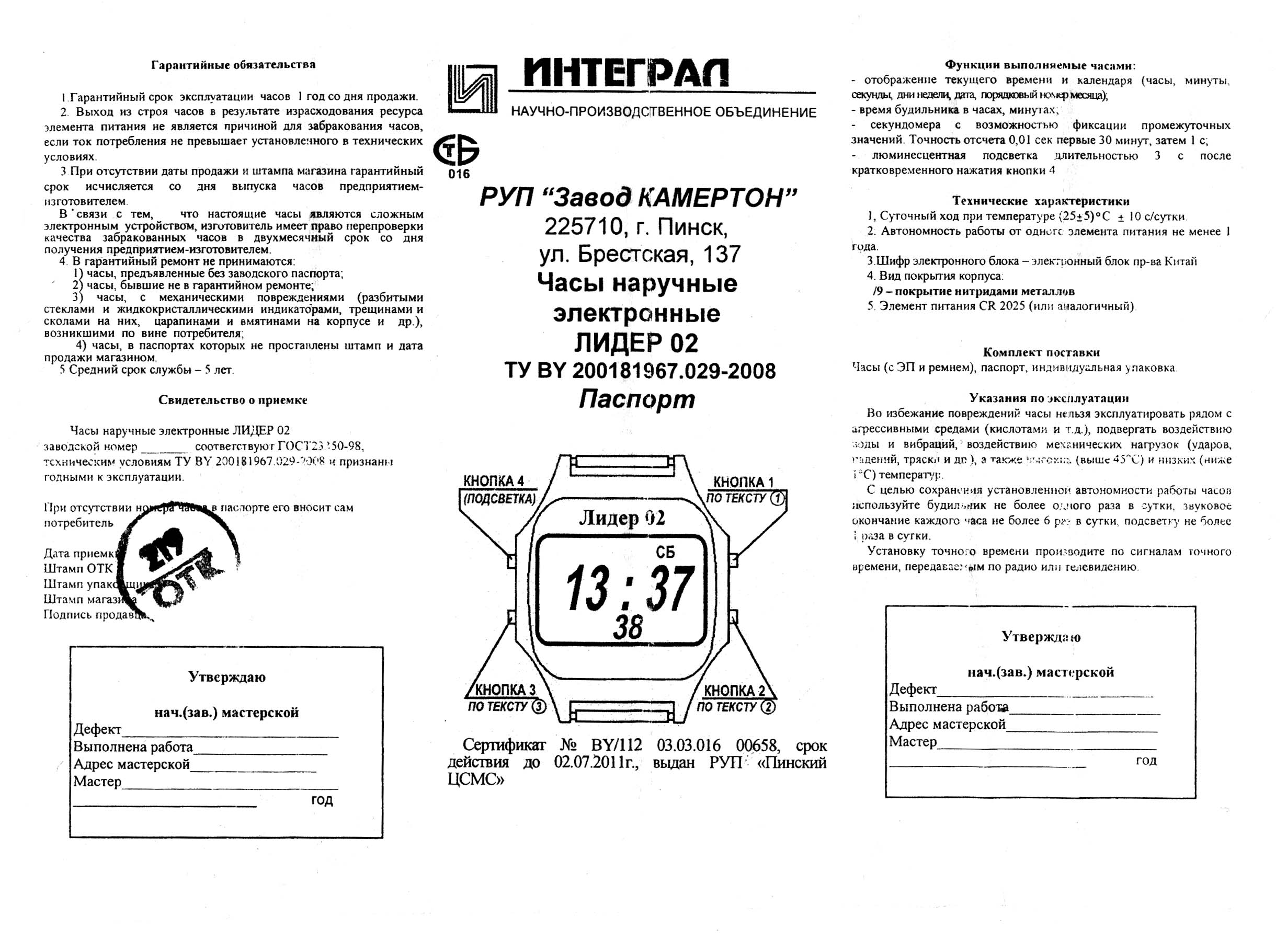

К55/К55б/К2-52/Э5-29367М >> Otmorozov /Электроника 55Б/
К55/К55Б/К2-52/Э5-29367М >> Grammatevs /Электроника 55Б/
К55Б >> elektronika5 /Инструкция Электроника 77А и Камертон 55Б/
К59 >> Ильмир /Камертон 65М инструкция/
Л2 >> и >> /Наверное самый полный ассортимент выпускаемой Электроники/
ЧН01/ЧН01В >> Otmorozov /Электроника 55Б/
ЧН54 >> Otmorozov /Электроника 55Б/
ЧН54/К63 >> Otmorozov /Электроника 55Б/
Э53 >> Otmorozov /Электроника 55Б/
Э77А >> illuzion часы /Электроника 77А/
Э77А/Э52 >> Otmorozov /Электроника 55Б/
............................................................................................................................................................

КАТАЛОГИ И ПРОЧЕЕ

Часы каталог, фото >>> Frolov
Часы каталог, фото >>> Otmorozov
Часы каталог, фото >>
Часы каталог, фото >>>
Фото часов >>>
Фото часов >>>
История создания Электроники >>>
............................................................................................................................................................




Огромная благодарность aleksej, Berkut, fantom1981, Grammatevs, Luke_Skywalker, NamarElgert, Otmorozov, ProphetExMachina, Shai Alyt NEMO, siealex, Surok, WhiteLion, ВесикOFF за то, что не пришлось изобретать велосипед и тыкаться подобно слепому котенку в поисках решений.
Ответить с цитированием
Эти 57 пользователей сказали Спасибо! Electroff за это сообщение:
aleksej (16.12.2012), Alexandr Hanov (19.06.2014), alr5000 (23.11.2018), Andrey M (20.10.2011), archlinux (26.03.2015), Artemka2633 (19.12.2021), Bubon (11.06.2021), Caretaker (11.08.2016), CCCP-2 (30.01.2013), Destroyer1 (06.11.2011), dmitt (02.04.2019), eir139 (20.10.2011), fantom1981 (06.11.2011), GoVV (04.01.2013), Grammatevs (26.11.2011), GRANDX (02.04.2018), GreenV (02.03.2016), Hoff (01.05.2015), igmarc (23.10.2011), IGOR CUSTOMIZER (22.11.2020), Igorzet (03.11.2011), ILEXIS (06.11.2019), illuzion (20.10.2011), Indr (15.09.2021), Kotausi (25.02.2014), Kuznec (23.10.2011), LGSB (07.04.2013), Mahmutlar (20.08.2017), max-73 (20.10.2011), Melnikov Evgenyi (10.10.2015), Mihamoto (30.08.2017), minetolog (05.12.2011), msmicrosoft (17.06.2014), NamarElgert (10.01.2020), NAZER (30.11.2011), NIK73V (09.12.2017), PD072 (14.03.2012), piton0072 (11.11.2019), ROMAN N (25.09.2013), Rus43 (21.10.2011), Shai Alyt NEMO (20.10.2011), shulcz (21.10.2011), silkin1956 (14.10.2018), sokrr (10.01.2020), Stanislav (24.10.2011), tim95 (01.12.2011), Transhuman (04.03.2012), Uchenik (07.08.2013), Ugolek (08.12.2023), vova64 (22.07.2014), walther79 (21.12.2015), WhiteLion (20.10.2011), Wladnik (20.10.2011), Yury03 (08.06.2022), Zmeelov77 (24.02.2013), Андрей Бабанин (11.11.2018), Ван-Грох (17.06.2015)
  #3
Старый 20.10.2011, 15:00
Аватар для WhiteLion
WhiteLion WhiteLion вне форума
Форумчанин

Регистрация: 15.07.2010
Адрес: Украина, Днепропетровск
Сообщений: 2,397
Сказал(а) спасибо: 11,915
Поблагодарили 18,547 раз(а) в 1,770 сообщениях
Большое спасибо за проделанную работу, уважаемый Electroff! Она очень облегчает поиск нужной информации и будет многим полезна.
Ответить с цитированием
  #4
Старый 26.10.2011, 15:14
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,057
Сказал(а) спасибо: 2,427
Поблагодарили 7,827 раз(а) в 5,671 сообщениях
Кстати, никакая она не необычная, я уже пару раз упоминал ее в сообщениях о запуске двумя кнопками, это просто самая первая версия из трех.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 WV-59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! siealex за это сообщение:
Electroff (26.10.2011), piton0072 (11.11.2019)
  #5
Старый 26.10.2011, 16:10
Аватар для Андрей Крукович
Андрей Крукович Андрей Крукович вне форума
Moderator

Регистрация: 07.04.2006
Адрес: Петропавловск-Камчатский
Сообщений: 9,926
Сказал(а) спасибо: 2,474
Поблагодарили 7,291 раз(а) в 3,648 сообщениях
Тема хорошая, добавлю скан каталога зап.частей Электроники
Вложения
Тип файла: pdf Электроника.pdf (1.97 Мб, 2101 просмотров)
Ответить с цитированием
Эти 16 пользователей сказали Спасибо! Андрей Крукович за это сообщение:
Abst1977 (30.09.2015), AndreyPershin (22.09.2020), Augusta (05.11.2011), CCCP-2 (06.05.2013), Electroff (26.10.2011), elektrik71 (10.01.2024), Fasol (02.03.2016), IGOR CUSTOMIZER (07.07.2020), max-73 (27.10.2011), MrBerelex (01.08.2012), NAZER (30.11.2011), ROMAN N (09.02.2018), Shai Alyt NEMO (27.10.2011), timur73 (21.05.2016), WhiteLion (27.10.2011), Zmeelov77 (05.06.2015)
  #6
Старый 26.10.2011, 20:38
Аватар для Electroff
Electroff Electroff вне форума
Форумчанин

Регистрация: 09.04.2011
Адрес: Пинск
Сообщений: 982
Сказал(а) спасибо: 411
Поблагодарили 746 раз(а) в 304 сообщениях
Архивы с книгами, которые выкладывались или по которым давались ссылки в ветке Электроника. Пережал для уменьшения веса. Кому по-качественнее - ищем в вышеуказанной ветке или в сетке.
Кварцевые электронные часы - учебник Царева про наручные электронные часы.
Низковольтные индикаторы - справочник Лисицына по индикаторам, в т.ч. к настольным и наручным Электроникам (
Отечественные приборы индикации и их зарубежные аналоги - справочник Лисицына по индикаторам, в т.ч. к настольным Электроникам
Электронные часы на микросхемах - справочное пособие Ковалева. В т.ч. по настольным и наручным (Э Б6-20х) Электроникам
Электронные часы на МОП схемах - справочное пособие Бирюкова. В т.ч. по настольным Электроникам
О подборе кварцевых резонаторов - статья из журнала про параметры кварцевых резонаторов.
Пьезоэлектрические резонаторы - справочник Кандыбы про резонаторы. Полно и досконально о резонаторах, с чем их употреблять и как с ними бороться.

Информация по схемотехнике настольных часов Электроника на ИМС КР145ИК1901, КР1016ВИ1, ИМС серии К176 и основные принципы управления >>
Ответить с цитированием
Эти 10 пользователей сказали Спасибо! Electroff за это сообщение:
Augusta (05.11.2011), Grammatevs (26.11.2011), hepto (14.07.2019), IGOR CUSTOMIZER (22.11.2020), MrBerelex (01.08.2012), NAZER (30.11.2011), svetofor57 (17.03.2013), tim95 (01.12.2011), Uchenik (07.08.2013), WhiteLion (27.10.2011)
  #7
Старый 28.10.2011, 02:57
Аватар для WhiteLion
WhiteLion WhiteLion вне форума
Форумчанин

Регистрация: 15.07.2010
Адрес: Украина, Днепропетровск
Сообщений: 2,397
Сказал(а) спасибо: 11,915
Поблагодарили 18,547 раз(а) в 1,770 сообщениях
Меняем поляризационную плёнку. Рассказка с фотографиями. ;)

Всем доброго времени суток!

Думаю, многие любители часов "Электроника" сталкивались с тем, что в некоторых экземплярах старых и не очень старых, но столь любимых часиков цифры на ЖКИ выглядят блекло. В большинстве случаев в этом виноват не сам дисплей, а частично утратившая свои свойства поляризационная плёнка, которая, как многие наверняка знают, наклеена на верхнюю и нижнюю поверхности ЖКИ. Определить это очень просто. Достаточно просто поднести кусочек хорошей плёнки к дисплею под определённым углом. Если цифры начинают выглядеть значительно контрастнее, старая плёнка уже не та, что была раньше, во времена своей молодости. И вывод очевиден - старую плёнку необходимо заменить.

Так вот, в поисках решения этой проблемы я нашёл довольно простой способ, который в моей практике очень хорошо себя зарекомендовал.

Из подручных средств нам понадобится такой набор:
1. Часовая отвёртка (разборка / сборка).
2. Новое лезвие.
3. Спирт и зубная паста.
5. Ватные палочки.
6. Хорошая чистая тряпочка из микрофибры.
7. Тонкий перманентный маркер с вашим любимым цветом или тот, что есть сейчас под рукой.
8. Линейка (лучше прозрачная).
9. Ножницы.

Кроме этого набора нужно запастись самой поляризационной плёнкой. Я для этого покупаю на барахолке за 2-3 грн. никому не нужные дисплеи от мобильных телефонов (желательно, чтобы площадь поверхности была побольше) и использую их. Как? Ответ будет ниже.

Итак, приступим.

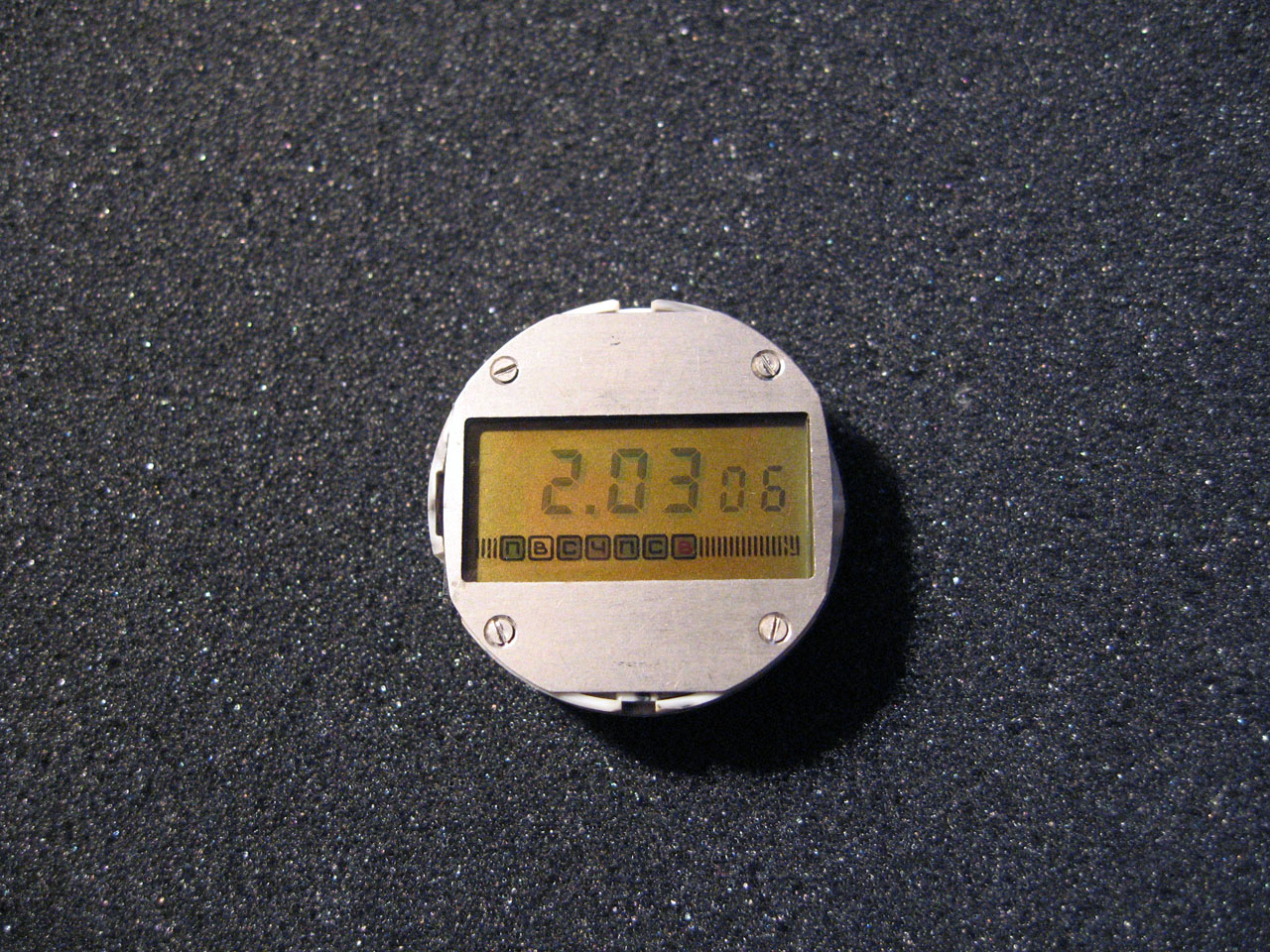

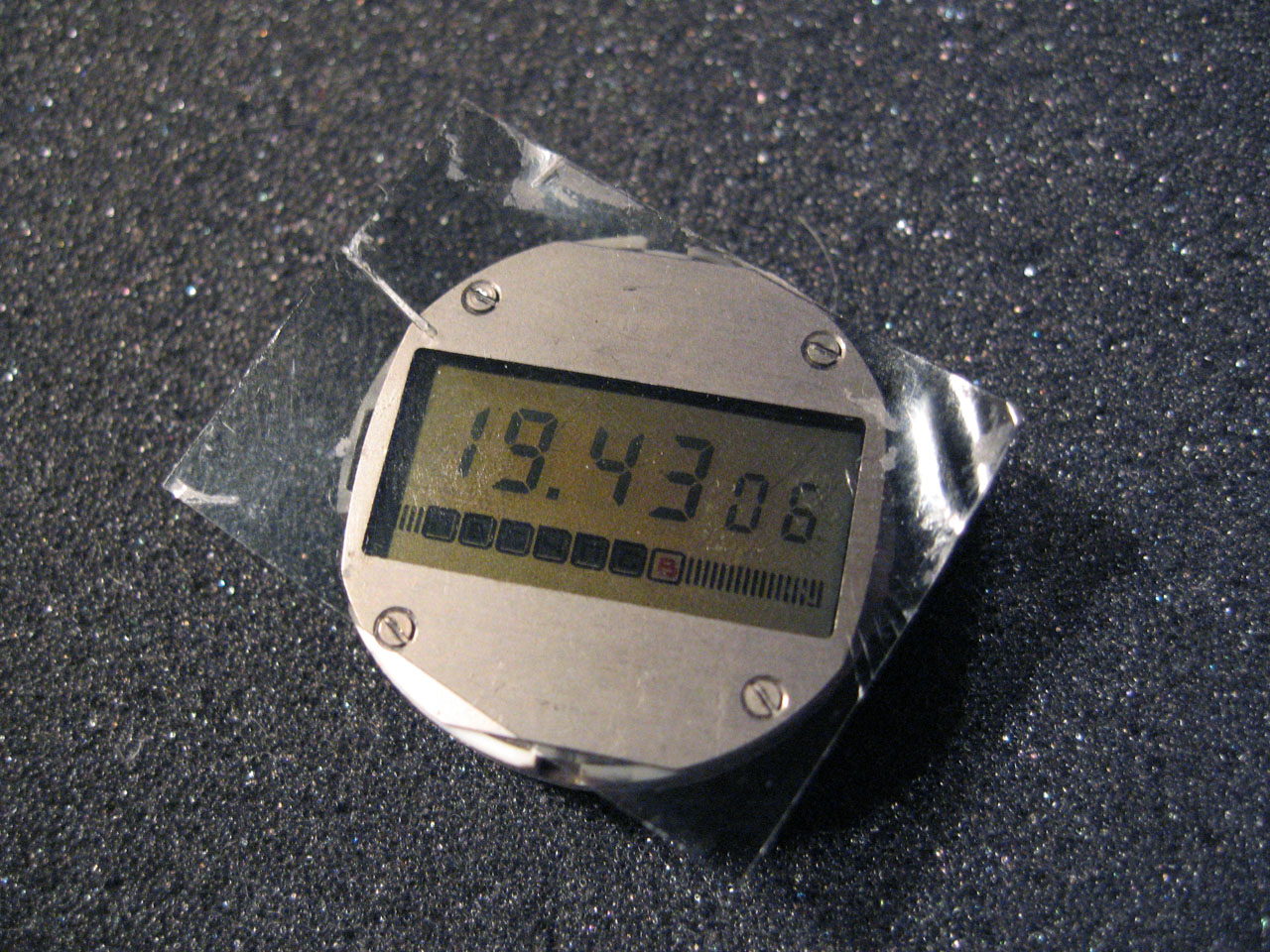

В качестве примера нам будет служить экземпляр известной Электроники 5-202 (30350). Вот так выглядел ЖКИ после того, как я собрал и запустил эти часы после проведённого профилактического ремонта.
Нажмите на изображение для увеличения
Название: 01.jpg
Просмотров: 5456
Размер:	477.2 Кб
ID:	175459

Ну что, нужно готовить донора. Берём купленный на барахолке дисплей, доводим его до "голого" состояния и с помощью лезвия поддеваем плёнку в одном из углов. Она, как правило, приклеена очень хорошо. Поэтому нужно очень постараться и снять её с минимальными повреждениями и без сгибов, поскольку всё это может быть видно на обновлённом дисплее.
Будем считать, что этот этап успешно нами преодолён, и плёнка у нас в руках.

Далее. На одной из поверхностей плёнки находится слой клея, из-за которого плёнка выглядит мутно. Ничего страшного. Начинаем от него избавляться. Мне в этом помогают ватные палочки, спирт и зубная паста. Задача: со средним усилием и плавными движениями ватной палочки с небольшим количеством зубной пасты постепенно удалить этот слой клея со всей (или большей части) поверхности плёнки. Бывает, что паста не справляется (зависит от клея). Тогда я перехожу на спирт. Или пользуюсь и тем, и тем попеременно до тех пор, пока от клея ничего не останется.
Нажмите на изображение для увеличения
Название: 02.jpg
Просмотров: 2594
Размер:	551.7 Кб
ID:	175460 Нажмите на изображение для увеличения
Название: 03.jpg
Просмотров: 2586
Размер:	283.6 Кб
ID:	175461 Нажмите на изображение для увеличения
Название: 04.jpg
Просмотров: 2397
Размер:	417.5 Кб
ID:	175462

После того, как слой клея удалён полностью, ещё разок проходимся спиртом по поверхности плёнки и с той, и с другой стороны. Затем с помощью тряпочки из микрофибры избавляемся от разводов спирта и натираем поверхность плёнки до зеркального блеска.
В результате наших стараний получаем примерно такой результат.
Нажмите на изображение для увеличения
Название: 05.jpg
Просмотров: 2553
Размер:	420.7 Кб
ID:	175463

Теперь пришло время отделить такую же плёнку от ЖКИ часов. Техника та же. Единственное, нужно быть предельно аккуратным, чтобы не сломать дисплей.
Нажмите на изображение для увеличения
Название: 06.jpg
Просмотров: 2602
Размер:	348.5 Кб
ID:	175464 Нажмите на изображение для увеличения
Название: 07.jpg
Просмотров: 2194
Размер:	273.5 Кб
ID:	175465

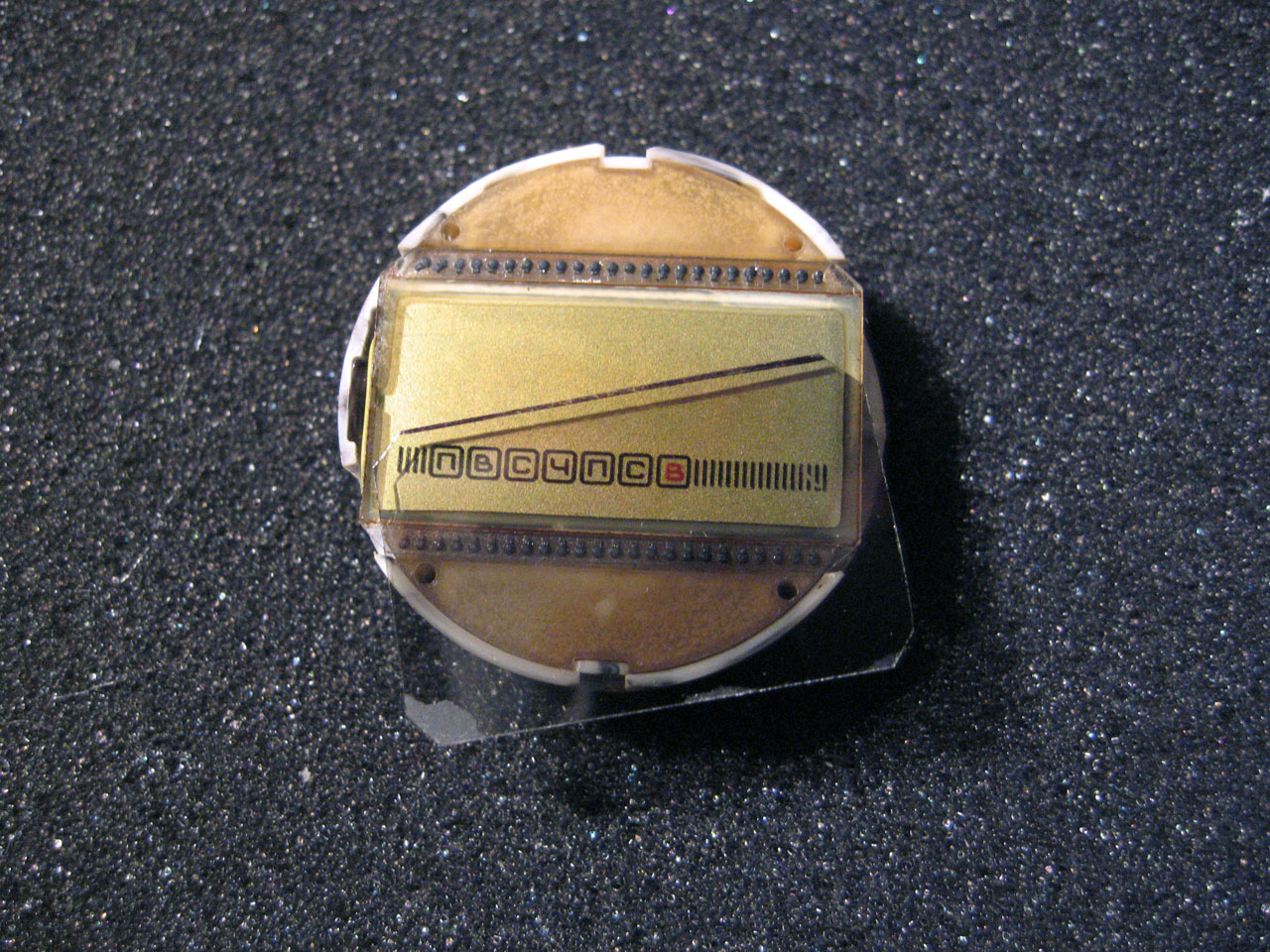

Ну вот, плёнка от ЖКИ благополучно отделена, и старую плёнку можно отбросить в сторону.
Нажмите на изображение для увеличения
Название: 08.jpg
Просмотров: 2270
Размер:	317.9 Кб
ID:	175466 Нажмите на изображение для увеличения
Название: 09.jpg
Просмотров: 2225
Размер:	290.5 Кб
ID:	175467

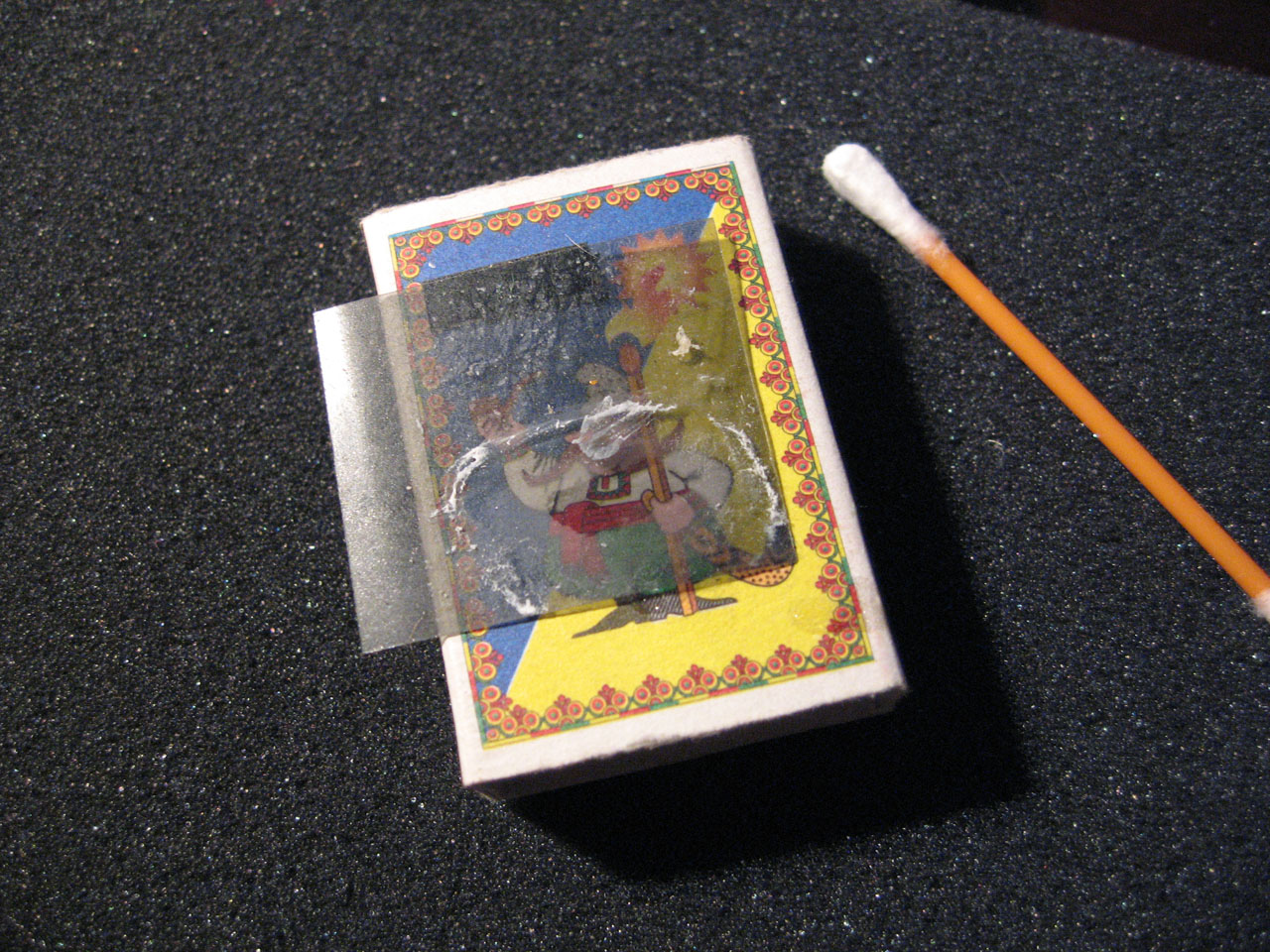

Следующий этап. Готовим новую плёнку к "обрезанию". Поскольку конечный результат сильно зависит от угла относительно вертикальной оси, под которым плёнка прилегает к поверхности дисплея, этот угол нам и нужно определить. Аккуратно кладём плёнку на работающие часы и медленно её поворачиваем относительно своей оси. Визуально определяем, при каком угле контрастность цифр максимальна. На фото ниже показано, как этот угол может влиять на контрастность.
Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 2860
Размер:	443.1 Кб
ID:	175468 Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 3231
Размер:	410.7 Кб
ID:	175469 Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 2769
Размер:	468.5 Кб
ID:	175470

Когда угол определён, прикладываем линейку, например, к будущей верхней границе (чуть выше металлической рамки) и проводим черту маркером, задаём горизонтальное направление. Для того, чтобы сделать окончательную разметку плёнки, вытаскиваем батарейки, раскручиваем 4 винта, снимаем эту металлическую рамку и прикладываем плёнку уже непосредственно к ЖКИ. Опять пользуемся маркером и линейкой. Получаем примерно вот такой рисунок.
Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 1871
Размер:	258.9 Кб
ID:	175471

Всё, обрезаем плёнку.
Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 1757
Размер:	312.0 Кб
ID:	175472

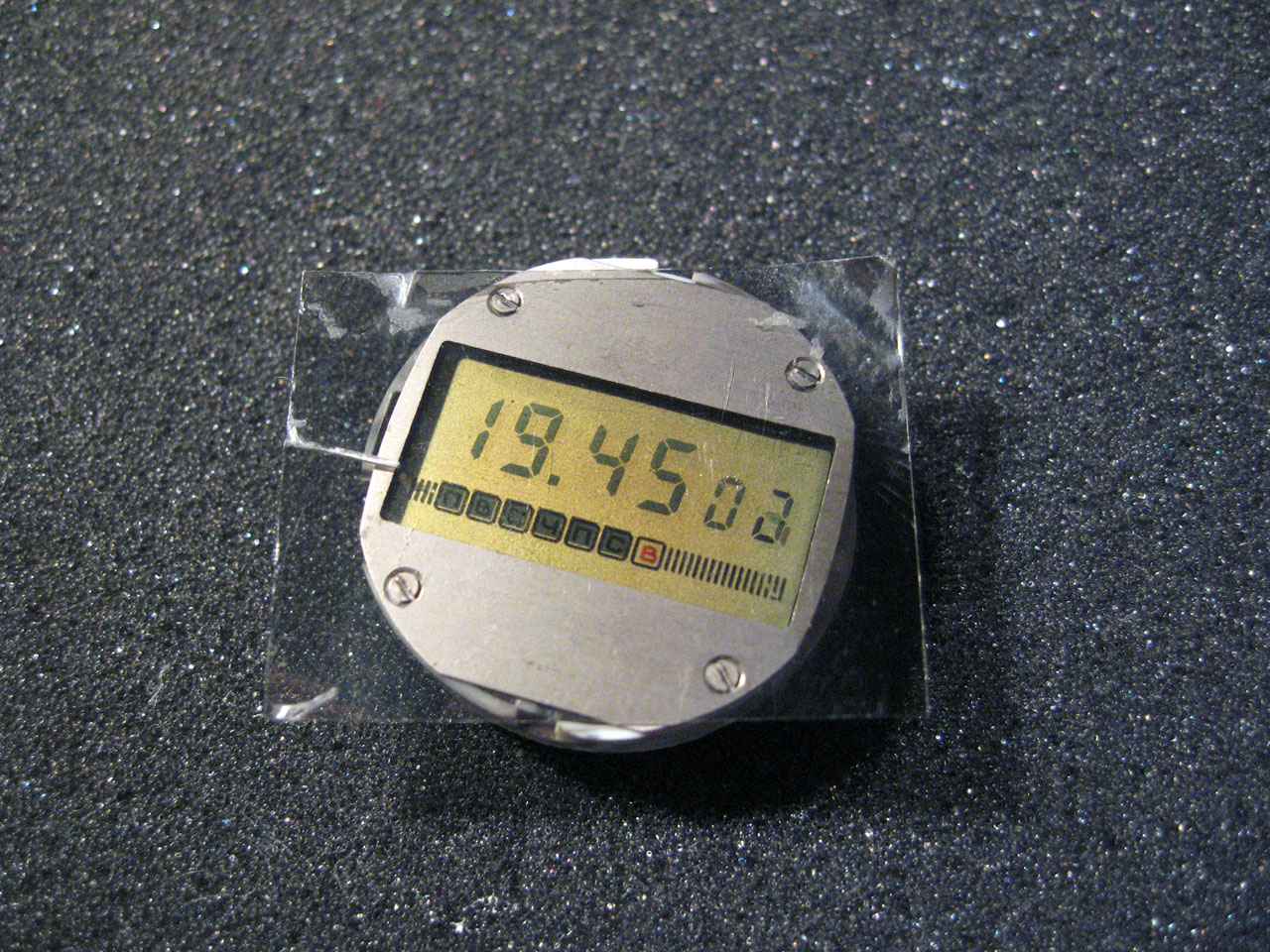

Теперь аккуратно кладём плёнку на дисплей, проверяя, чтобы её границы "не уплыли" за его края.
Нажмите на изображение для увеличения
Название: 15.jpg
Просмотров: 2154
Размер:	435.1 Кб
ID:	175473

Ну вот практически и всё, часы можно собирать. Нежно кладём металлическую пластинку, опять же следя за тем, чтобы плёнка никуда не сместилась, закручиваем 4 винта, вставляем батарейки и тащимся от полученного результата.

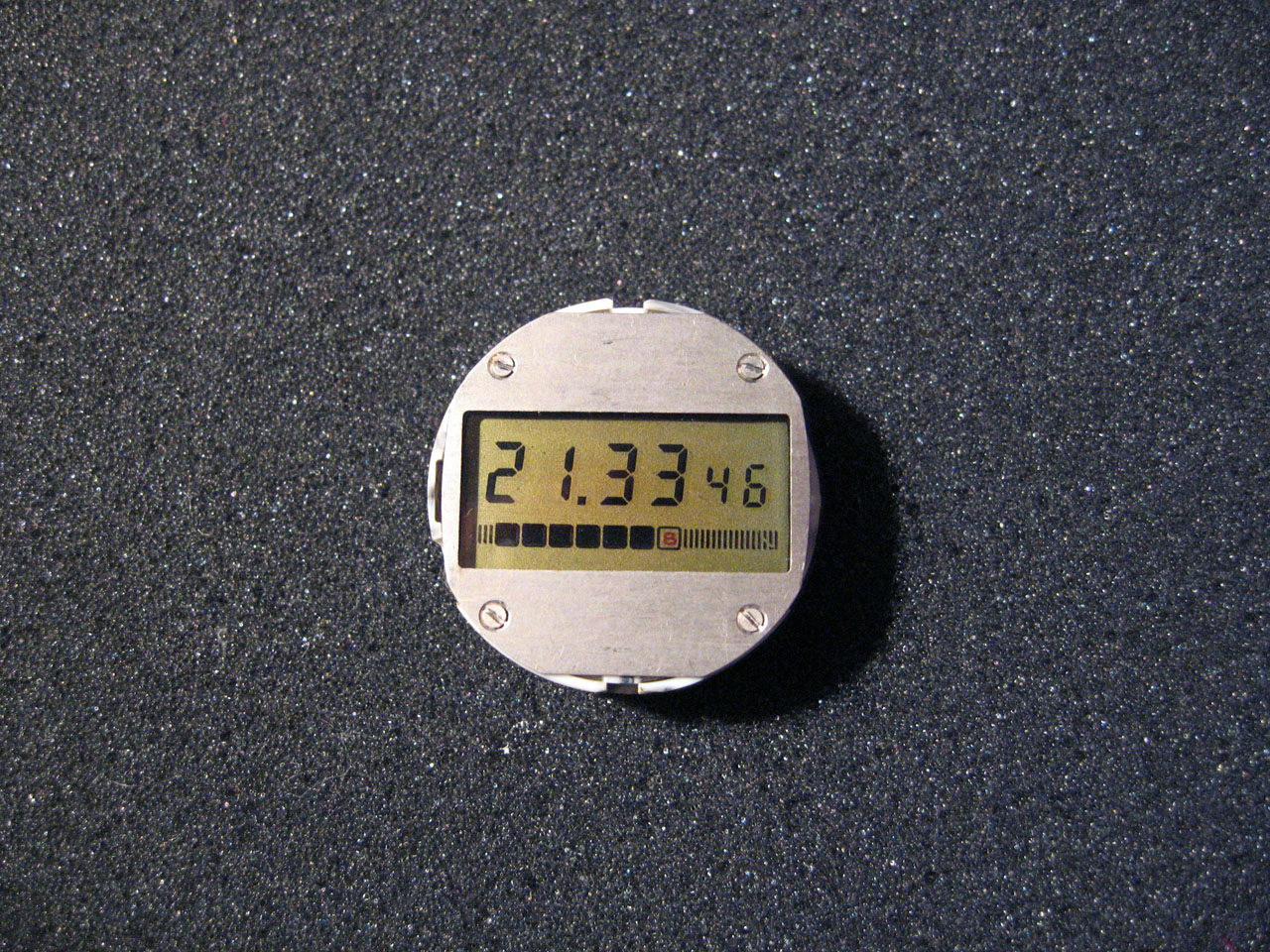

Последние 2 сравнительные фотки, ДО и ПОСЛЕ.
Нажмите на изображение для увеличения
Название: 01.jpg
Просмотров: 5456
Размер:	477.2 Кб
ID:	175459 Нажмите на изображение для увеличения
Название: 16.jpg
Просмотров: 3779
Размер:	524.4 Кб
ID:	175474

Надеюсь, мой опыт пригодится кому-нибудь ещё.

Всем удачи.
Ответить с цитированием
Эти 66 пользователей сказали Спасибо! WhiteLion за это сообщение:
acher08 (22.11.2017), alphaegean (27.05.2017), amun (17.01.2014), Armenyus (16.07.2021), Atilla777 (10.03.2018), ATsuAnd (29.04.2017), Augusta (28.10.2011), azimut-f148 (04.04.2012), babangida (28.08.2023), Bedbug (11.08.2024), Bubon (11.06.2021), CCCP-2 (06.05.2013), Comissar (15.02.2024), cv59 (25.10.2019), dinamitch1 (07.04.2015), diplomatto (02.12.2019), Dmitryxx (31.01.2012), dokthor (04.05.2021), drfat (16.01.2014), Durbazin (07.01.2022), Electroff (28.10.2011), Evgeniy10 (20.11.2012), EVGENY SPb (11.07.2017), GoVV (07.01.2013), GRANDX (03.04.2018), Green17 (26.12.2018), GreenV (02.03.2016), hepto (14.07.2019), IGOR CUSTOMIZER (22.11.2020), Kotausi (17.06.2014), Latinets (02.09.2017), LGSB (07.04.2013), Mahmutlar (20.08.2017), MatrixSkin (10.08.2016), max-73 (28.10.2011), Maxcurl (28.07.2012), Melnikov Evgenyi (02.03.2014), minetolog (05.12.2011), Mital (06.12.2014), NamarElgert (10.01.2020), NAZER (30.11.2011), necit48 (31.01.2012), NEWGUEST (02.05.2015), nicle123 (07.01.2018), NIK73V (11.12.2017), Nikolay 1 (17.11.2013), olyum (18.07.2021), Pavel252508 (17.02.2014), pavlian (08.05.2017), SAN Psk (15.08.2014), Shai Alyt NEMO (28.10.2011), sl1113 (21.07.2013), Slepoy (30.10.2017), Subyektiv (17.05.2016), tvkkolcher (20.11.2018), Uchenik (07.08.2013), vintarez (26.05.2021), Vital11 (18.12.2011), Vitalik44 (05.12.2019), walther79 (21.12.2015), Watch Cat (03.04.2015), YuriyT (29.07.2022), Zmeelov77 (25.02.2013), Андрей Бабанин (11.11.2018), Андрей Крукович (28.10.2011), ВесикOFF (21.11.2012)
  #8
Старый 28.10.2011, 07:42
Аватар для Sergei Frolov
Sergei Frolov Sergei Frolov вне форума
Форумчанин

Регистрация: 28.01.2005
Адрес: Питер
Сообщений: 1,552
Сказал(а) спасибо: 99
Поблагодарили 732 раз(а) в 250 сообщениях
Только надо быть очень осторожным и не залить индикатор спиртом. В некоторых моделях от спирта отклеивается сам индикатор, и кристаллы вытекают.
Ответить с цитированием
Эти 4 пользователей сказали Спасибо! Sergei Frolov за это сообщение:
dokthor (29.01.2024), Electroff (04.11.2011), tvkkolcher (02.07.2020), Uchenik (07.08.2013)
  #9
Старый 28.10.2011, 12:27
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,057
Сказал(а) спасибо: 2,427
Поблагодарили 7,827 раз(а) в 5,671 сообщениях
Кстати, нижнюю пленку тоже желательно бы менять.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 WV-59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #10
Старый 29.10.2011, 17:10
Аватар для Electroff
Electroff Electroff вне форума
Форумчанин

Регистрация: 09.04.2011
Адрес: Пинск
Сообщений: 982
Сказал(а) спасибо: 411
Поблагодарили 746 раз(а) в 304 сообщениях
Таперича о том, чем паять часы.

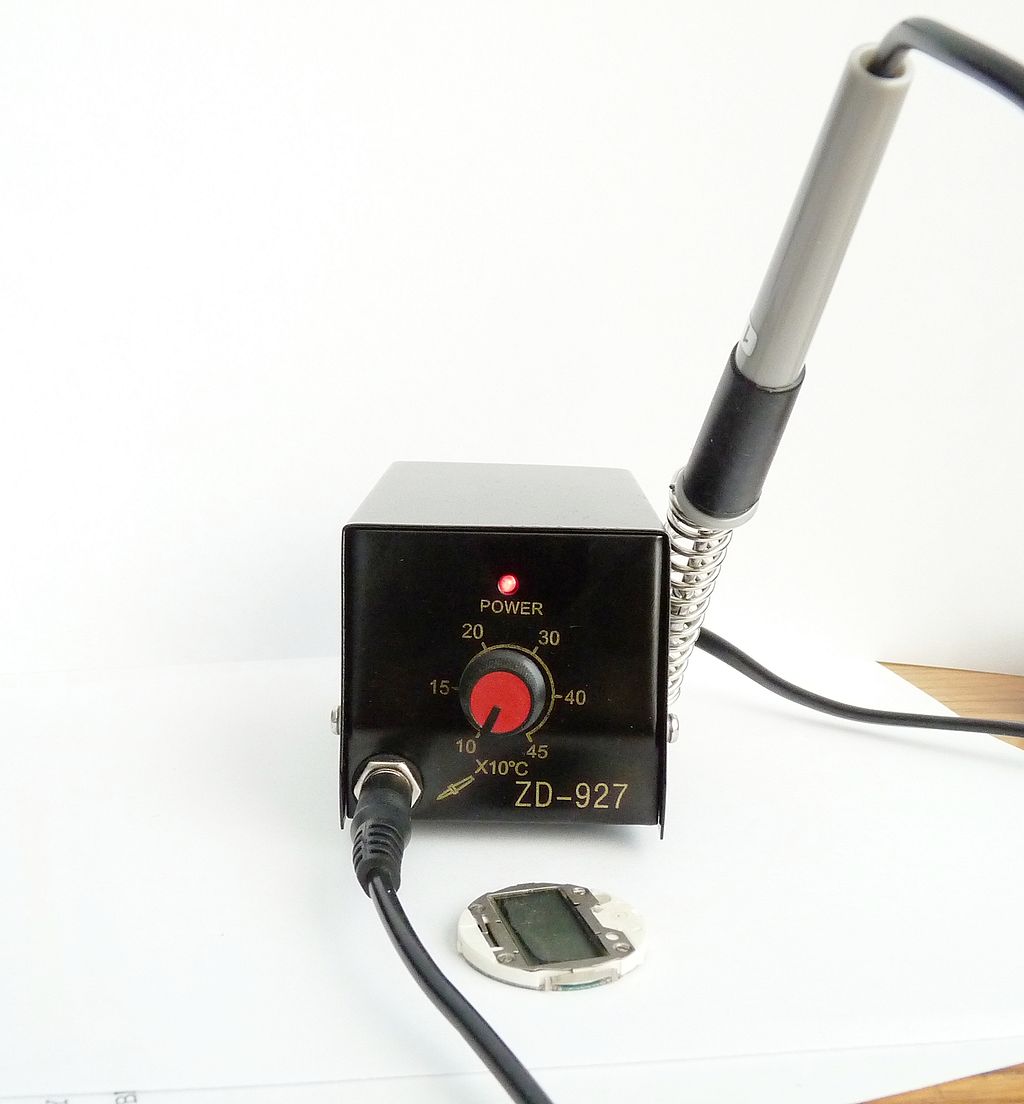

Будучи в октябре в г. Новосибирске, приобрел вот такой маленький паяльник с регулятором. Не смотря на интернет и не подозревал о существовании подобного. Маленький и очень легкий. Провод относительно мягкий. Паять маленькие платки - одно удовольствие по сравнению с какой-нибудь дубиной, пусть даже с цифровым индикатором (есть у меня ещё вот такая http://siriust.ru/images/lukey-702.jpg но там паяльник побольше). Разогрев быстрый.
К этой станции можно приобрести отдельно паяльник и подключить его к регулируемому блоку питания 0- 12...15В, 2А.
На пяльнике есть наклейка 12V 8W. Но енто не есть правда. На 12В он тянет 1,5А, соответственно мощность 12*1,5=18 ватт. Нагреватель из нихромового провода примерно 0,4 мм.

Подобный маленький паяльник можно сделать и самостоятельно буквально из мусора
http://marsohod.org/index.php/ourblo...-nano-payalnik

Припой использую тонкий, диаметром примерно 0,7 мм. Чем он тоньше, тем быстрее плавится и при меньшем нагреве жала.
Миниатюры
Нажмите на изображение для увеличения
Название: P1390864_.jpg
Просмотров: 1419
Размер:	77.1 Кб
ID:	175977   Нажмите на изображение для увеличения
Название: P1390865_.jpg
Просмотров: 1231
Размер:	90.7 Кб
ID:	175978   Нажмите на изображение для увеличения
Название: P1390863_.jpg
Просмотров: 1274
Размер:	89.0 Кб
ID:	175979   Нажмите на изображение для увеличения
Название: P1390855_.jpg
Просмотров: 1152
Размер:	139.2 Кб
ID:	175980   Нажмите на изображение для увеличения
Название: P1390859_.jpg
Просмотров: 1707
Размер:	125.8 Кб
ID:	175981   Нажмите на изображение для увеличения
Название: P1390862_.jpg
Просмотров: 1142
Размер:	80.2 Кб
ID:	175982
Ответить с цитированием
Эти 11 пользователей сказали Спасибо! Electroff за это сообщение:
Augusta (05.11.2011), babangida (28.08.2023), CCCP-2 (06.05.2013), IGOR CUSTOMIZER (22.11.2020), Mahmutlar (20.08.2017), max-73 (14.03.2015), Medvedix (16.06.2016), tim95 (01.12.2011), WhiteLion (31.10.2011), Zmeelov77 (27.05.2015), Александр Беляков (02.11.2011)
Ответ
Метки
ремонт электроники

Опции темы

Быстрый переход

Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Longines Conquest (общая тема по этой модели часов) valter45 Longines 498 05.12.2024 15:30
Apple Watch всех поколений (общая тема) viktor0102 Электронные часы 39 18.07.2021 21:08
Ремонт часов электроника 5 130779 Электроника 3 21.12.2015 08:39
Ремонт Электроники. Общая тема (из раздела "Ремонт часов, обслуживание часов") Ego Электроника 0 29.10.2011 10:11
Ремонт часов Электроника. Общая тема (из раздела "Ремонт часов, обслуживание часов") Ego Электронные часы 0 26.10.2011 12:12


Часовой пояс UTC +3, время: 05:29.
