Чертежи часовых корпусов

Уважаемые форумчане!
Хочу разобраться как правильно самому сделать часовой корпус. Единственная проблема - это отсутствие чертежей корпусов, а самому придумывать велосипед не хочется. Буду очень благодарен если Вы поделитесь со мной чертежами или схемами часовых корпусов или подскажете полезную ссылку в интеренете или толковую книгу. Обязательно рассмотрю все варианты.

мое мыло sandr2002@rambler.ru

Буду очень благодарен за помощь.
Дмитрий
Ответить с цитированием
  #2
Старый 26.06.2007, 20:57
German German вне форума
Super Moderator

Регистрация: 18.01.2005
Адрес: Москва
Сообщений: 3,005
Сказал(а) спасибо: 174
Поблагодарили 1,539 раз(а) в 521 сообщениях
George Daniels "The art of watchmaking", отличная книга на эту тему.
Ответить с цитированием
  #3
Старый 27.06.2007, 11:32
Аватар для sandr2002
sandr2002 sandr2002 вне форума   Автор этой темы
Форумчанин

Регистрация: 30.05.2006
Адрес: Киев
Сообщений: 202
Сказал(а) спасибо: 9
Поблагодарили 29 раз(а) в 7 сообщениях
Отправить сообщение для sandr2002 с помощью ICQ
Герман, спасибо за инфу, я слышал о этой книге но к сожелению купить ее или скачать ненашел возможности.

Есть еще варианты у форумчан?
Ответить с цитированием
  #4
Старый 27.06.2007, 12:59
Георгий Георгий вне форума
Новичок

Регистрация: 21.06.2006
Адрес: Украина, Тернополь
Сообщений: 79
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Отправить сообщение для Георгий с помощью ICQ
Часто встречаю чертежи в часовых журналах, но это лишь наброски.
Ответить с цитированием
  #5
Старый 27.06.2007, 17:45
Аватар для ШАЛОМ
ШАЛОМ ШАЛОМ вне форума
Форумчанин

Регистрация: 23.11.2006
Адрес: Новороссия. Донецк.
Сообщений: 2,374
Сказал(а) спасибо: 1,345
Поблагодарили 3,780 раз(а) в 942 сообщениях
мне кажется, что можно обратиться к знакомым ювелирам. можно так-же обратиться к знакомым, которые хорошо рисуют, потом рисунок отсканировать и обрисовать в Кореле. подправить шо надо, сделать в виде чертежа и т.д. можно обратиться к зубным техникам, которые вылепят форму из пластилина, потом сделают гипсовый образец, с которым можно идти к ювелиру, или к художнику (в зависимости от того, из чего будет корпус). и мне кажется, что надо бы определиться, надо ли оно Вам?
Ответить с цитированием
  #6
Старый 27.06.2007, 18:38
Аватар для sandr2002
sandr2002 sandr2002 вне форума   Автор этой темы
Форумчанин

Регистрация: 30.05.2006
Адрес: Киев
Сообщений: 202
Сказал(а) спасибо: 9
Поблагодарили 29 раз(а) в 7 сообщениях
Отправить сообщение для sandr2002 с помощью ICQ
Цитата:
Сообщение от СЕМИТ Посмотреть сообщение
мне кажется, что можно обратиться к знакомым ювелирам. можно так-же обратиться к знакомым, которые хорошо рисуют, потом рисунок отсканировать и обрисовать в Кореле. подправить шо надо, сделать в виде чертежа и т.д. можно обратиться к зубным техникам, которые вылепят форму из пластилина, потом сделают гипсовый образец, с которым можно идти к ювелиру, или к художнику (в зависимости от того, из чего будет корпус). и мне кажется, что надо бы определиться, надо ли оно Вам?
:-) да все проще намного... по чертежу можно обратиться к ювелиру, что бы они на 3д сканере из воска сделали модель - это недорого и быстро. А потом уже к знакомым с толковым станком с ЧПУ. Я например совсем запутался, как правильно закрепить механизм в корпусе, да еще к тому же привинтить заднюю крушку и крышку на которой крепится верхнее стекло и как правильно закрепить циферблат. Наброски о которых Вы говорите - есть, но хотелось бы посмотреть на все это на чертеже да еще и с размерами, зазорами и тд.
Как говорится нужна "коза" исходя из которой можно было бы подогнать чертеж под себя.
Мне кажется если бы это был простой кварц - было бы проще, но ставить буду ETA A07. 161
Ответить с цитированием
  #7
Старый 27.06.2007, 18:56
Георгий Георгий вне форума
Новичок

Регистрация: 21.06.2006
Адрес: Украина, Тернополь
Сообщений: 79
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Отправить сообщение для Георгий с помощью ICQ
С нетерпением буду ждать результата вашей работы. Удачи Вам!
Ответить с цитированием
  #8
Старый 27.06.2007, 19:10
Аватар для Trops
Trops Trops вне форума
Форумчанин

Регистрация: 15.11.2006
Адрес: Норильск
Сообщений: 5,018
Сказал(а) спасибо: 1,619
Поблагодарили 1,435 раз(а) в 1,092 сообщениях
Отправить сообщение для Trops с помощью ICQ
Цитата:
Сообщение от sandr2002 Посмотреть сообщение
Я например совсем запутался, как правильно закрепить механизм в корпусе, да еще к тому же привинтить заднюю крушку и крышку на которой крепится верхнее стекло и как правильно закрепить циферблат. Наброски о которых Вы говорите - есть, но хотелось бы посмотреть на все это на чертеже да еще и с размерами, зазорами и тд.
Как говорится нужна "коза" исходя из которой можно было бы подогнать чертеж под себя.
Мне кажется если бы это был простой кварц - было бы проще, но ставить буду ETA A07. 161
Стекло крепится в уплотнителе, крышку лучше всего сделать винтовую, механизм лучше закрепить винтами, можно пластиковой обоймой закрепить. Попробуйте по аналогии, я так понимаю отличаться будет только дизайн и оформление корпуса. В остальном "велосипед" уже давно изобретён. Не забывайте о результатах сообщать. Очень интересно!
__________________
Вы знаете что было, но вы не знаете чего не было
Ответить с цитированием
  #9
Старый 02.07.2007, 11:22
Аватар для sandr2002
sandr2002 sandr2002 вне форума   Автор этой темы
Форумчанин

Регистрация: 30.05.2006
Адрес: Киев
Сообщений: 202
Сказал(а) спасибо: 9
Поблагодарили 29 раз(а) в 7 сообщениях
Отправить сообщение для sandr2002 с помощью ICQ

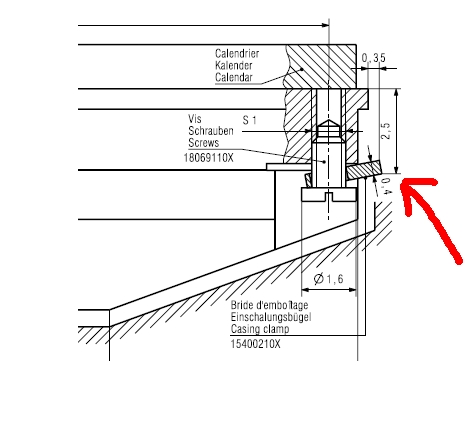

Вообщем остался один единственный вопрос и работу можно начинать :-) - ЕТАшники предлагают крепить механизм следующим способом, тремя винтами (см. вложение, вид сбоку). Куда прилепить эти 3 крепления? сделать 3 паза (выемки) для этих креплений, в средней части корпуса? Это непроблема, конечно, но насколько надежно там будет даржаться механизм? Мне кажется, что просто возникнет проблема с тем как правильно выставить сам механизм точно паралельно циферблату (если смотреть с боку).
