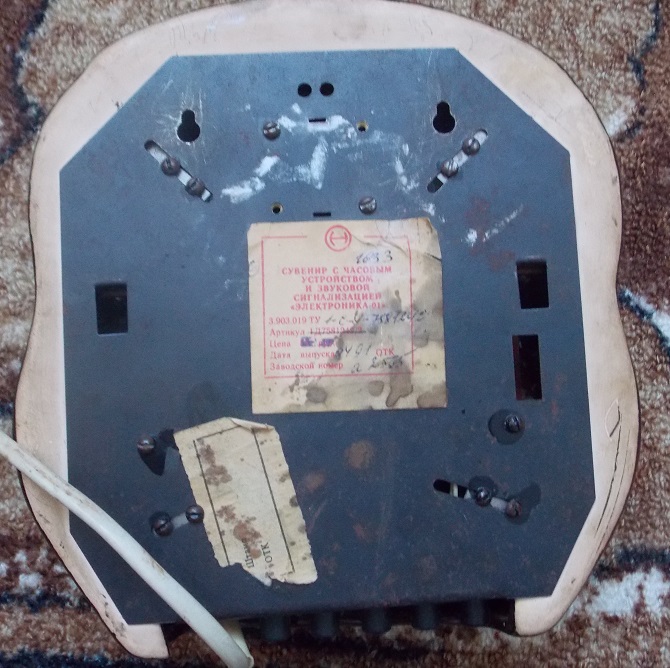

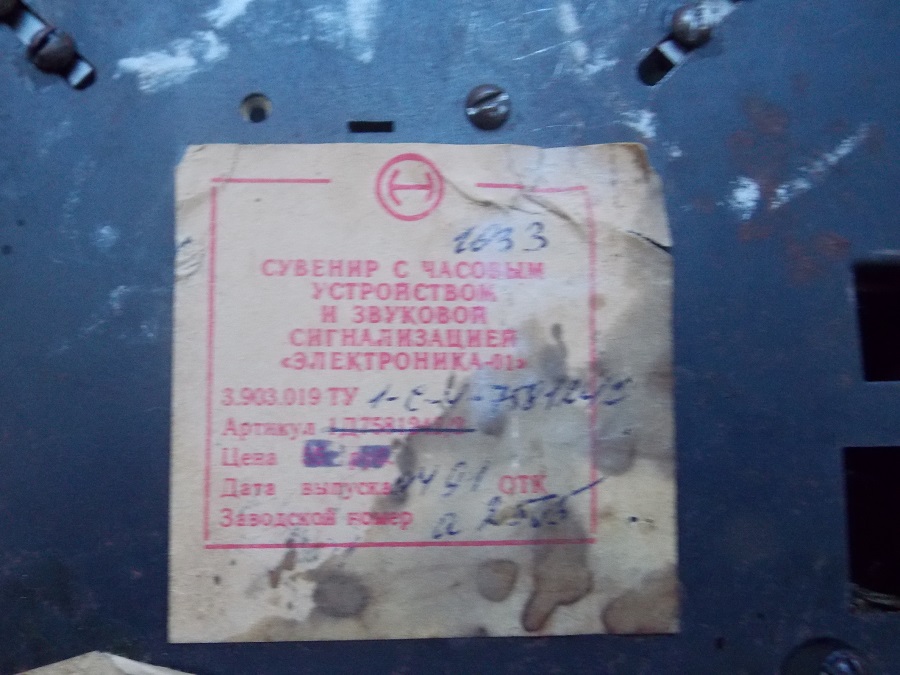

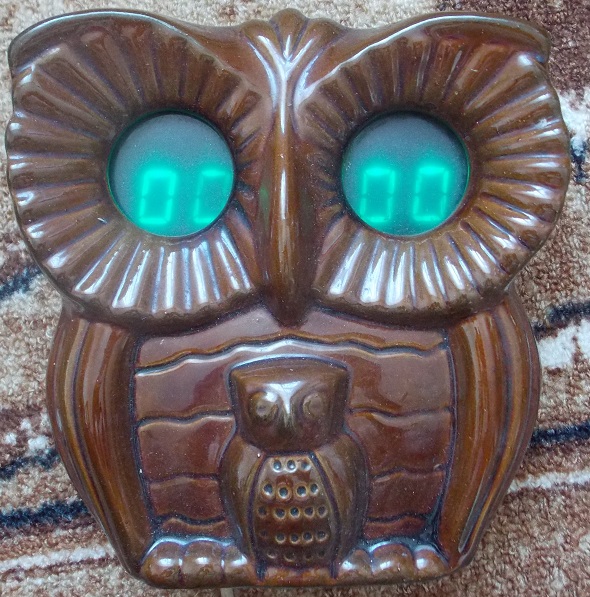

Филин Электроника 01
Подскажите по стоимости?
И может кому надо?
Спасибо
Миниатюры
Нажмите на изображение для увеличения Название: DSCN2519.JPG Просмотров: 1037 Размер: 234.9 Кб ID: 1100081   Нажмите на изображение для увеличения Название: DSCN2520.JPG Просмотров: 755 Размер: 221.5 Кб ID: 1100082   Нажмите на изображение для увеличения Название: DSCN2521.JPG Просмотров: 759 Размер: 227.1 Кб ID: 1100083
Ответить с цитированием
  #2
Старый 18.08.2015, 16:52
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,329
Сказал(а) спасибо: 2,520
Поблагодарили 7,948 раз(а) в 5,750 сообщениях
На авито валяются такие же за 1000 ₽. Скажу честно, ничего красивого в этом варианте нет, вариант в виде домика намного лучше. Это кстати единственная модель часов на 145ИК1901 с дискретными лампами вместо ИВЛ1.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #3
Старый 09.09.2015, 21:37
yura80 yura80 вне форума
Форумчанин

Регистрация: 27.11.2011
Адрес: Минск
Сообщений: 104
Сказал(а) спасибо: 106
Поблагодарили 33 раз(а) в 12 сообщениях
siealex, поправлю - не единственная это модель.

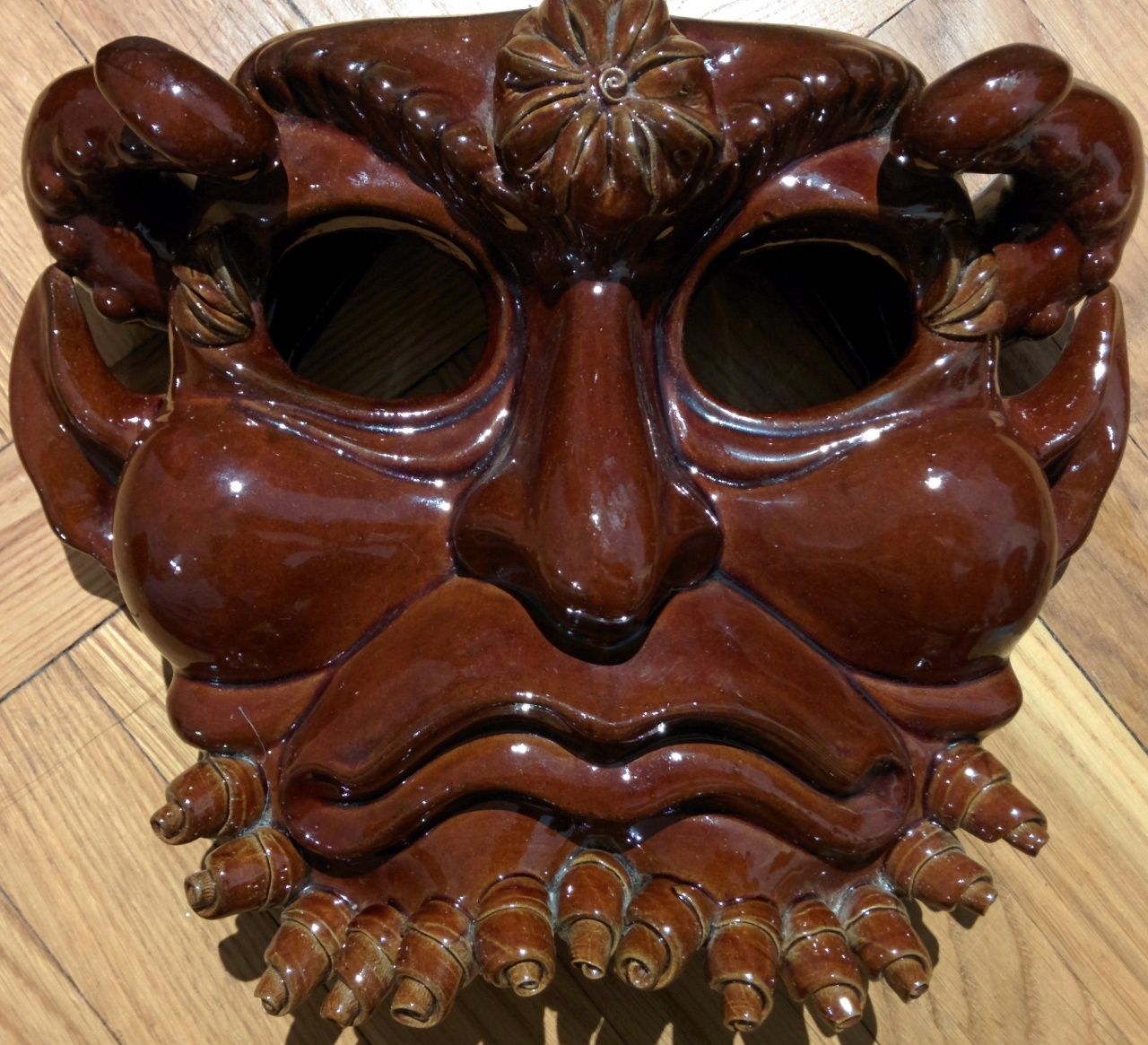

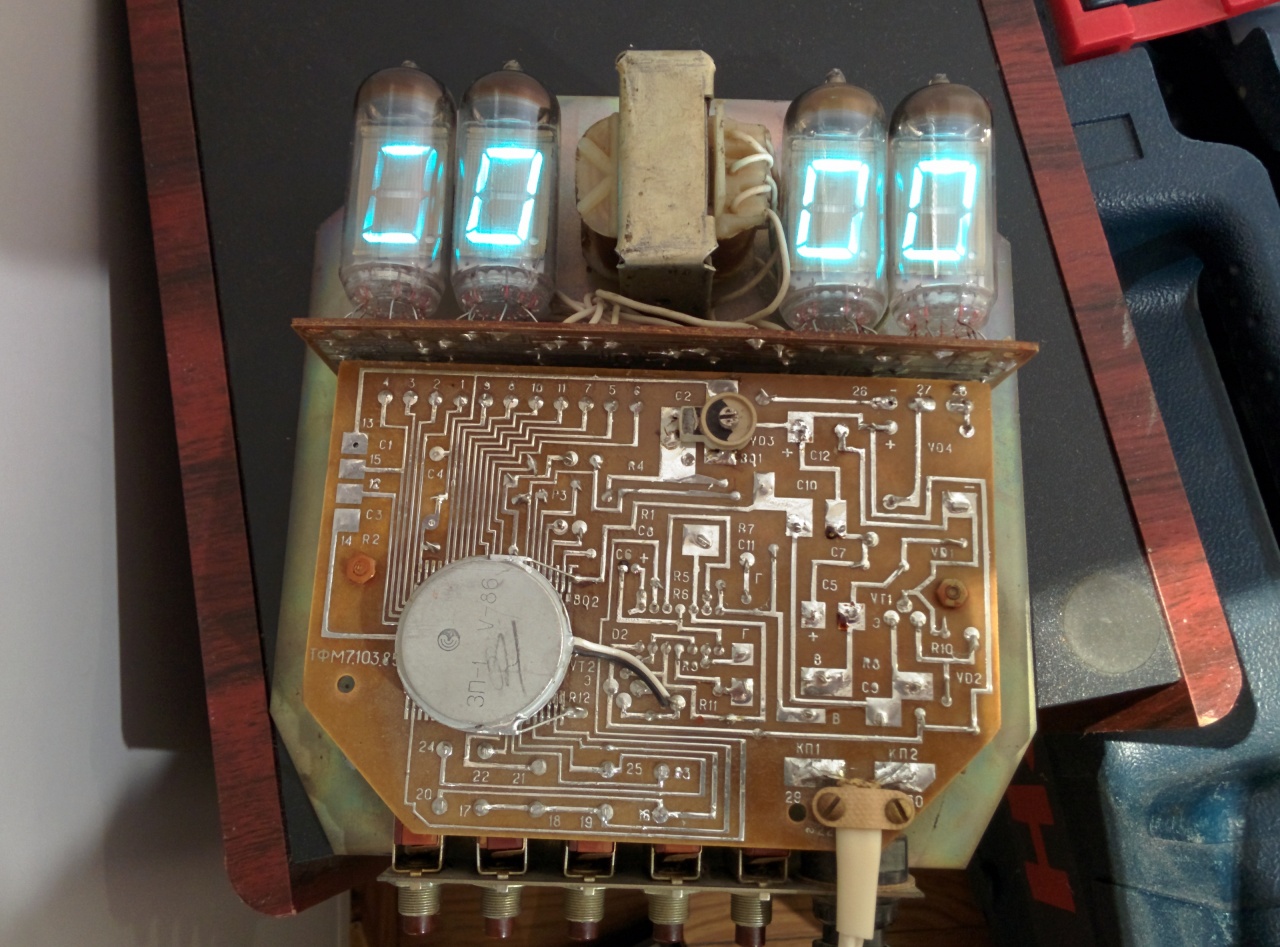

Еще есть в маске Мефистофеля. С индикацией на 4-х ИВ-11.


Достались такие вчера - полез вот на форум в поисках инструкции. 5 кнопок - а разобраться не могу.
Может - у кого завалялась? А может и схема есть? В моих - косячек есть, один индикатор крайне неравномерно светится. Похоже - под замену. Если есть они в природе.

пс - что-то у меня со вставкой рисунков нелады какие-то. Прошу прощения!
Миниатюры
Нажмите на изображение для увеличения Название: IMG_20150909_211322.jpg Просмотров: 776 Размер: 474.8 Кб ID: 1123468   Нажмите на изображение для увеличения Название: IMG_20150909_211258.jpg Просмотров: 1374 Размер: 380.6 Кб ID: 1123469
Ответить с цитированием
  #4
Старый 09.09.2015, 23:27
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,329
Сказал(а) спасибо: 2,520
Поблагодарили 7,948 раз(а) в 5,750 сообщениях
Инструкция подойдет от Старта 7231 и подобных. Если в этих одна кнопка для будильника - она соответствует кнопке Б1.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
Этот пользователь сказал Спасибо! siealex за это сообщение:
yura80 (10.09.2015)
  #5
Старый 10.09.2015, 09:35
yura80 yura80 вне форума
Форумчанин

Регистрация: 27.11.2011
Адрес: Минск
Сообщений: 104
Сказал(а) спасибо: 106
Поблагодарили 33 раз(а) в 12 сообщениях
Цитата:
Сообщение от siealex Посмотреть сообщение
Инструкция подойдет от Старта 7231 и подобных.
Погуглил - в старте 7231 кнопок управления аж 9 штук. У меня всего пять.
Но схема похожа. Спасибо за указание направления поиска!
Ответить с цитированием
  #6
Старый 10.09.2015, 12:35
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,329
Сказал(а) спасибо: 2,520
Поблагодарили 7,948 раз(а) в 5,750 сообщениях
Этот чип позволяет ставить десять кнопок, просто обычно ставят не все.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #7
Старый 20.09.2015, 10:06
yura80 yura80 вне форума
Форумчанин

Регистрация: 27.11.2011
Адрес: Минск
Сообщений: 104
Сказал(а) спасибо: 106
Поблагодарили 33 раз(а) в 12 сообщениях
лампы эти (ИВ-11) в природе еще есть. Купил 4 штуки за 100 тыс byr (это около 5.5 долларов), заменил - все работает! Лампы куплены 1986 года, новые, не паяные. Похоже секрет их изготовления был утерян
Ответить с цитированием
  #8
Старый 21.09.2015, 15:19
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,329
Сказал(а) спасибо: 2,520
Поблагодарили 7,948 раз(а) в 5,750 сообщениях
Вместо ИВ-11 подойдут ИВ-12, только их более геморно паять. Если хорошо постараться - можно впихнуть и ИВ-22.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #9
Старый 03.09.2016, 15:00
oleg2104 oleg2104 вне форума
Новичок

Регистрация: 03.09.2016
Адрес: Днепр
Сообщений: 1
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Здравствуйте!
кто-то может выложить инструкцию к данным часам Электроника-01?!
С ув.
Ответить с цитированием
  #10
Старый 06.09.2016, 11:25
Ky3mich Ky3mich вне форума
Форумчанин

Регистрация: 19.09.2012
Адрес: Ижевск
Сообщений: 223
Сказал(а) спасибо: 22
Поблагодарили 170 раз(а) в 85 сообщениях
Цитата:
Сообщение от siealex Посмотреть сообщение
Вместо ИВ-11 подойдут ИВ-12, только их более геморно паять. Если хорошо постараться - можно впихнуть и ИВ-22.
Прямой замены на ИВ-12 не получится. ИВ-12 вообще не предназначены под пайку, только под панель. Более того, у них разная цоколевка. ИВ-11 найти проще и они дешевле.

------- ДОБАВЛЕНО ЧЕРЕЗ 10 МИН --------

Цитата:
Сообщение от oleg2104 Посмотреть сообщение
Здравствуйте!
кто-то может выложить инструкцию к данным часам Электроника-01?!
С ув.
Выложите вид платы со стороны элементов - вариантов включения кр145ик1901 существует великое множество. Вот например один из них, на индикаторах ИВ.
Вложения
Тип файла: pdf iv11 iv12.pdf (149.4 Кб, 986 просмотров)
Тип файла: doc Схема.doc (203.0 Кб, 810 просмотров)
