Seiko GS Special 6156 (с картинками)

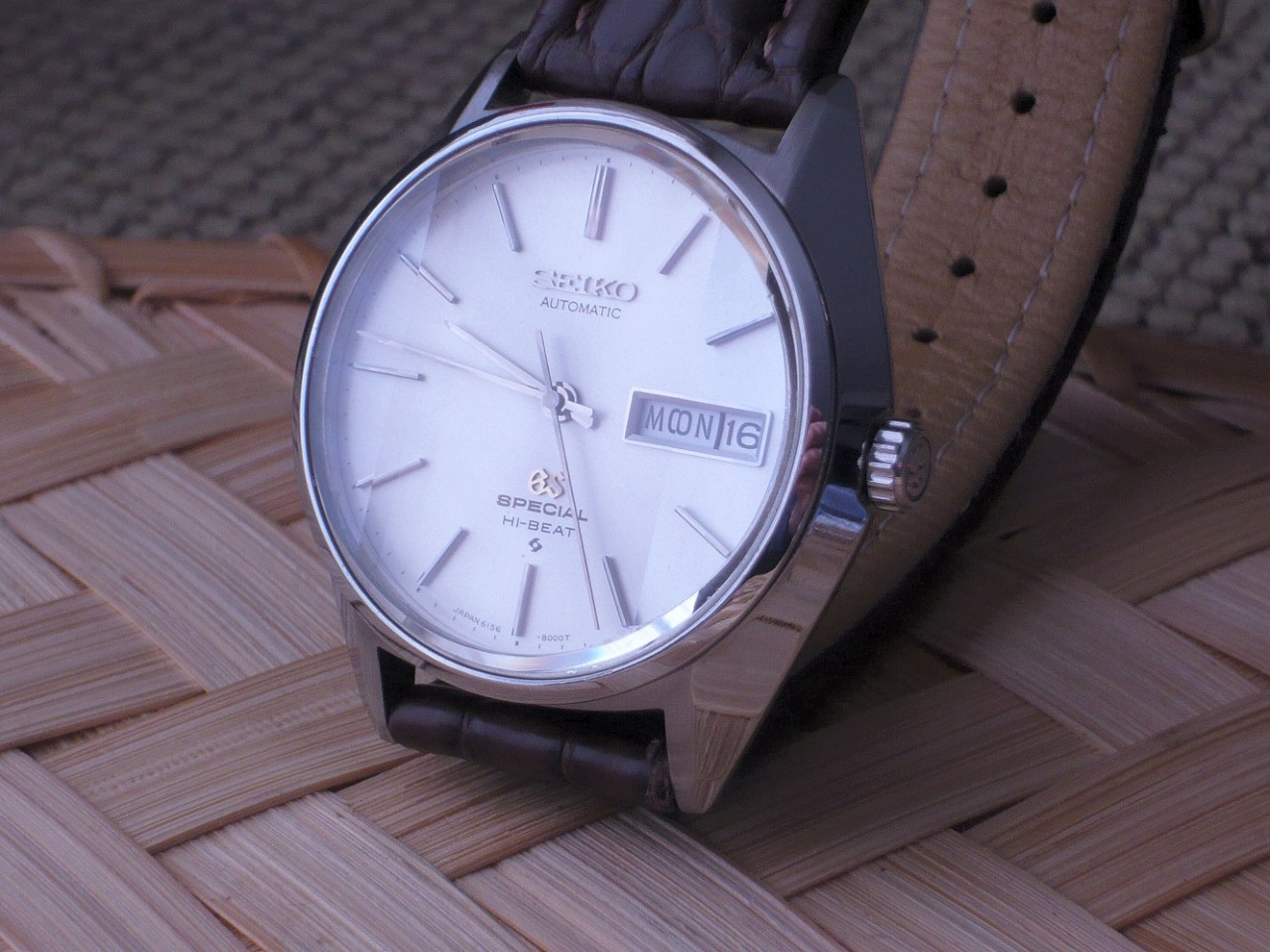

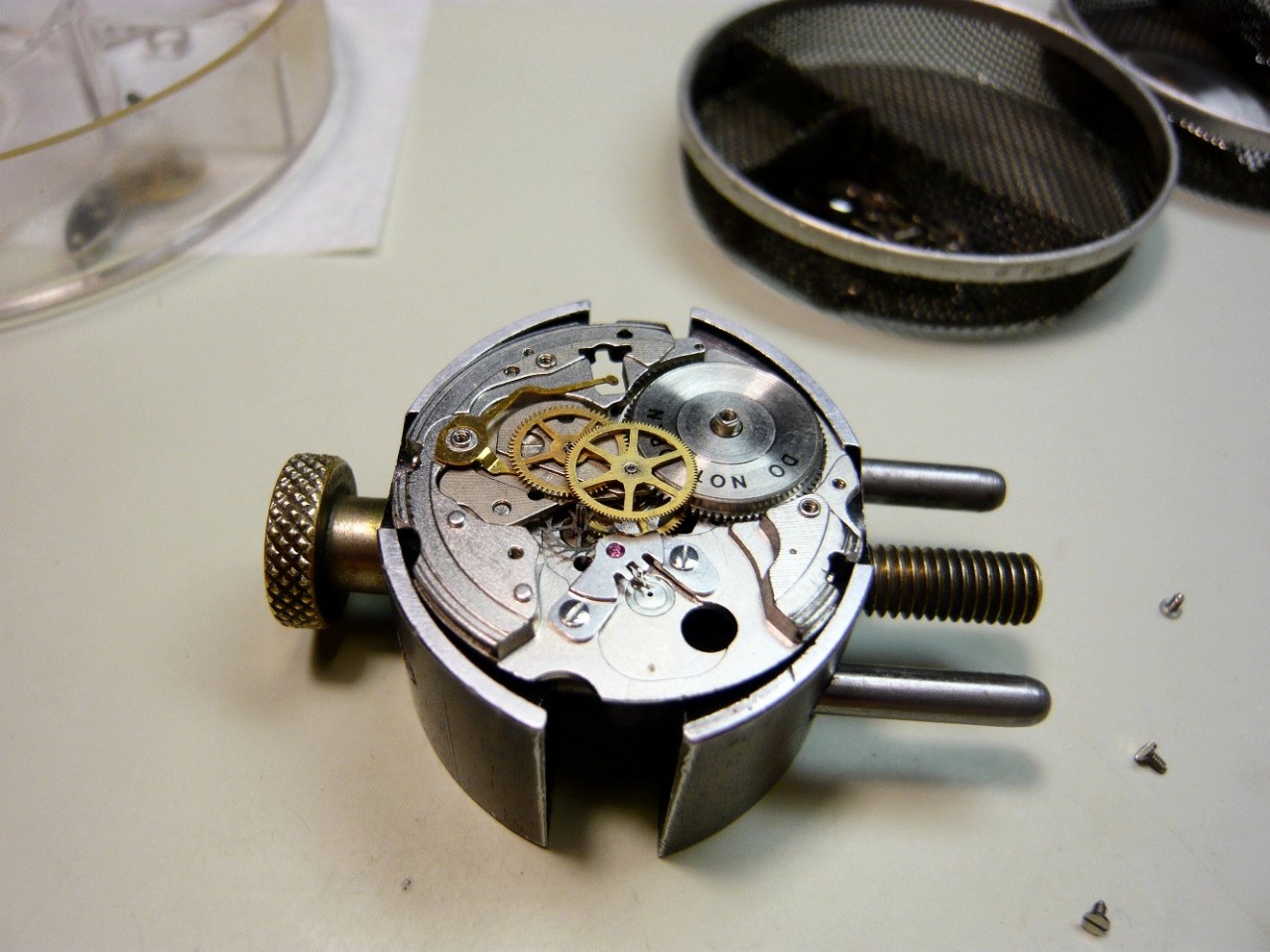

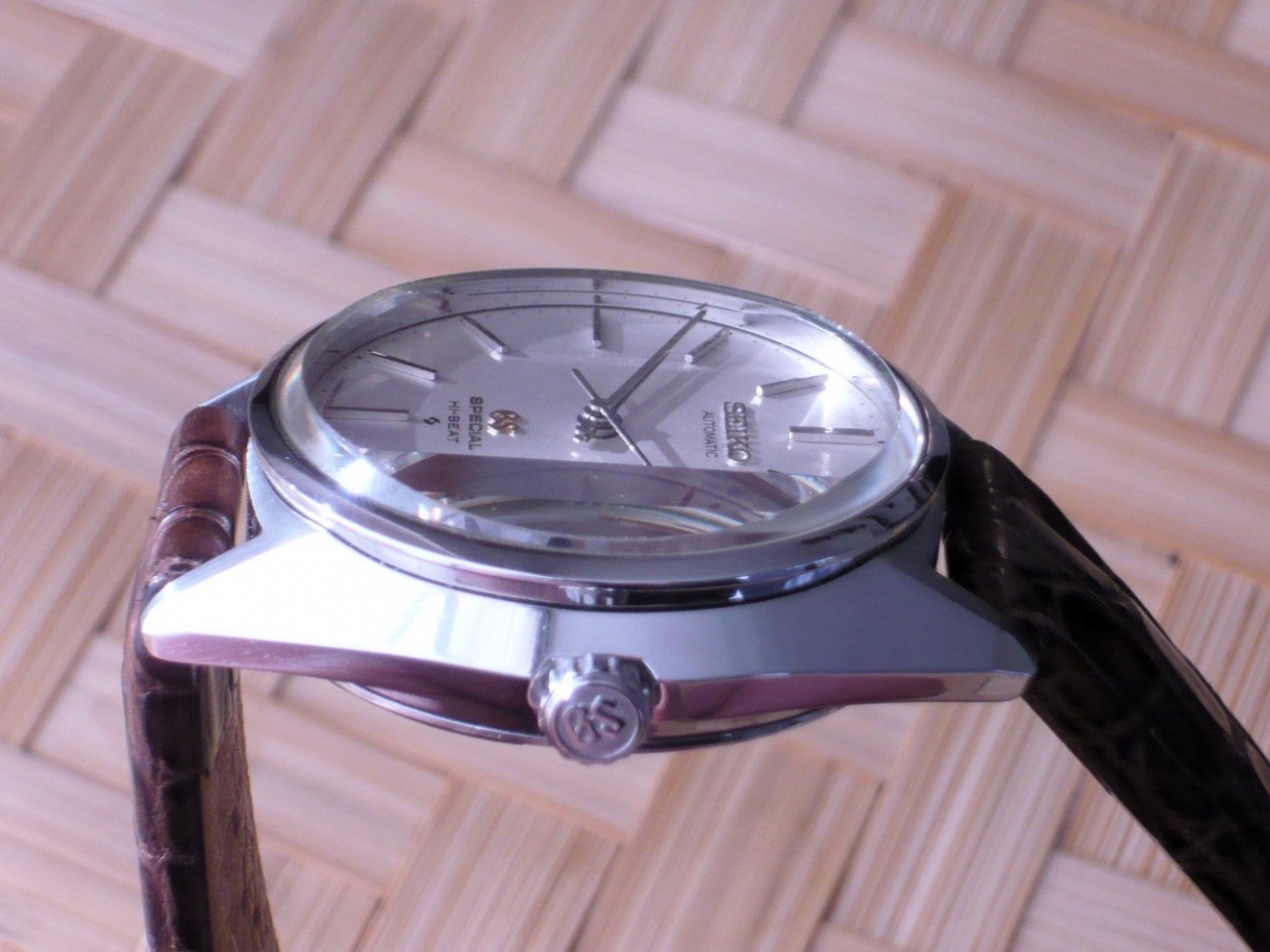

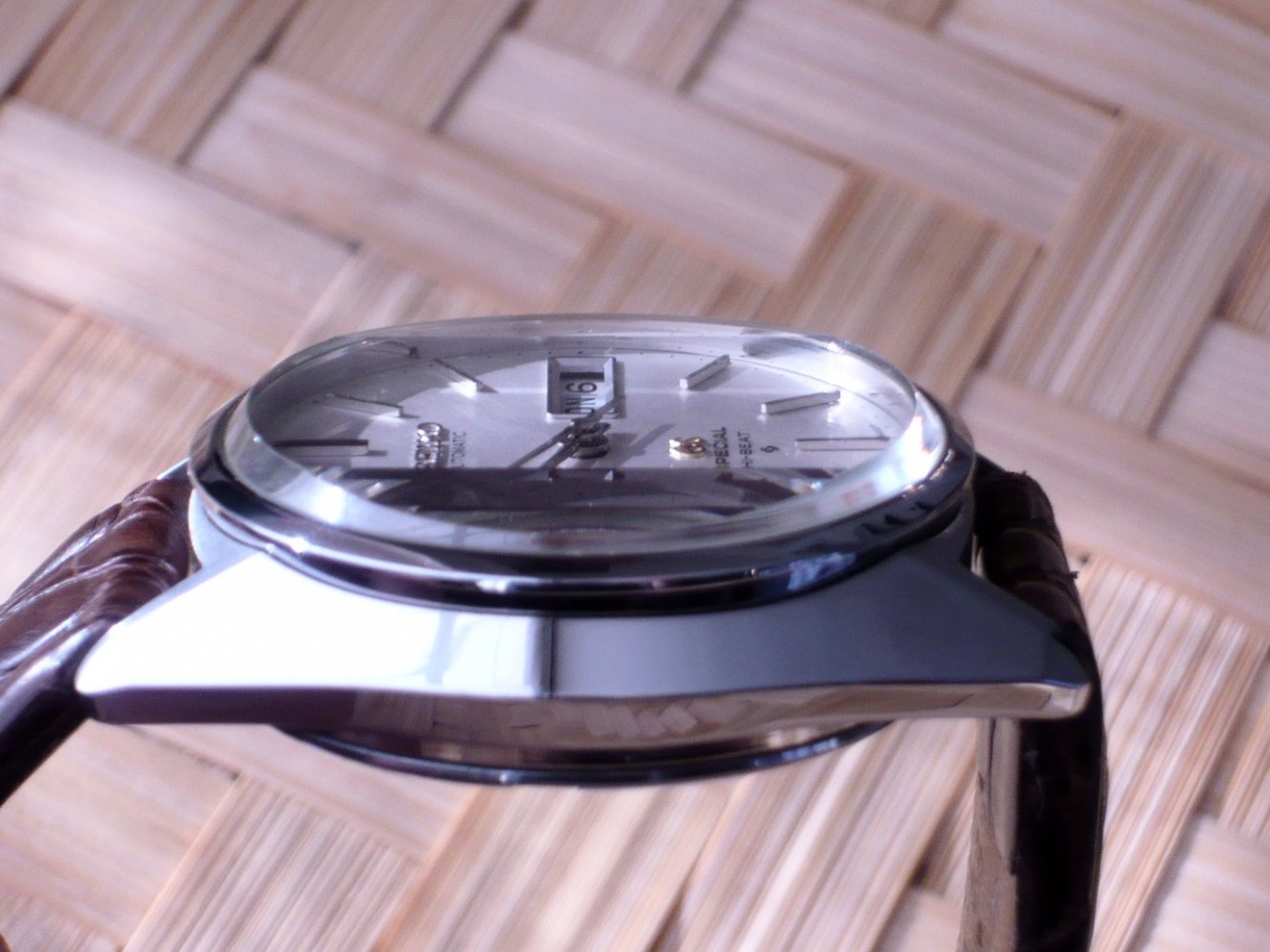

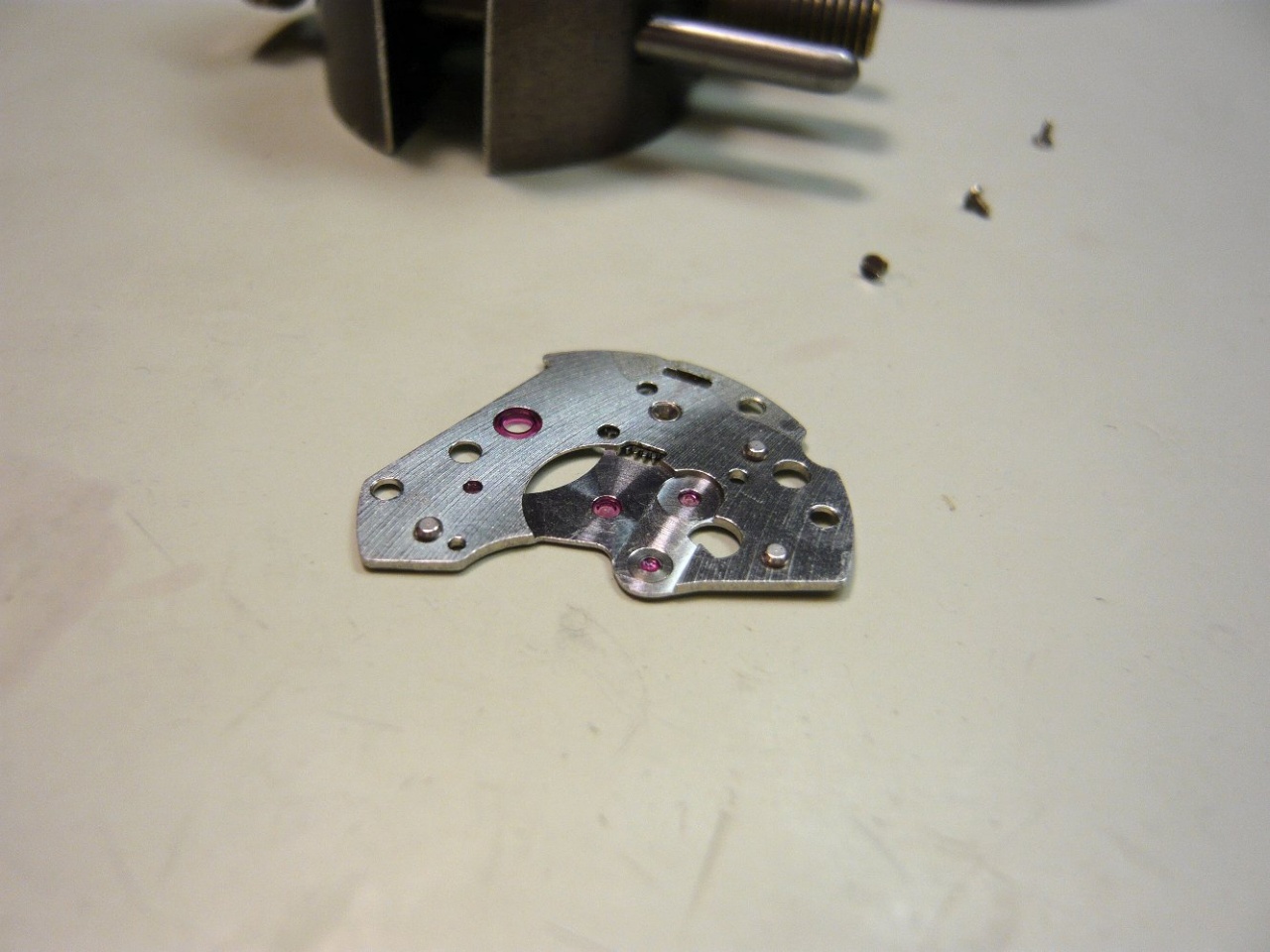

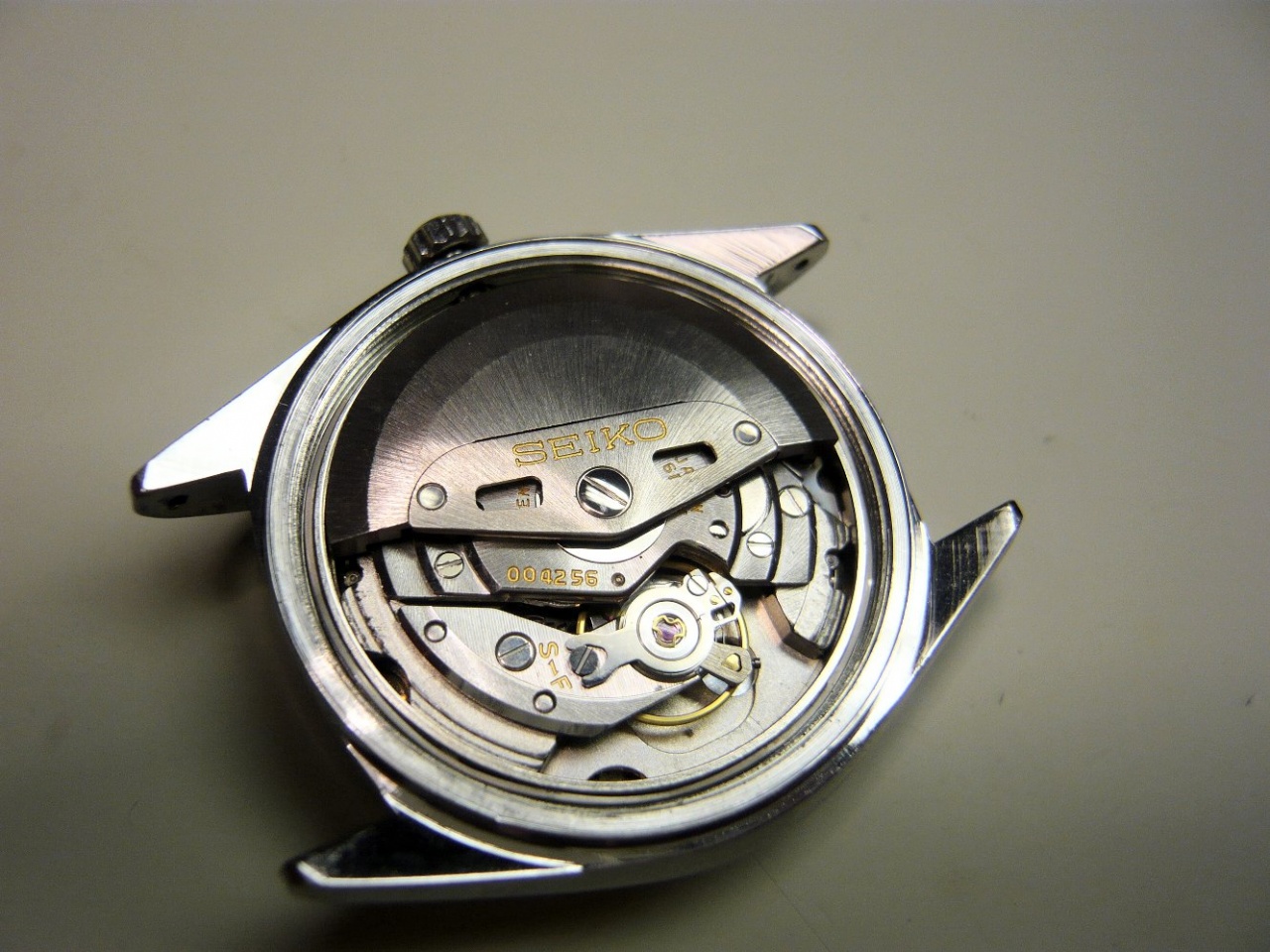

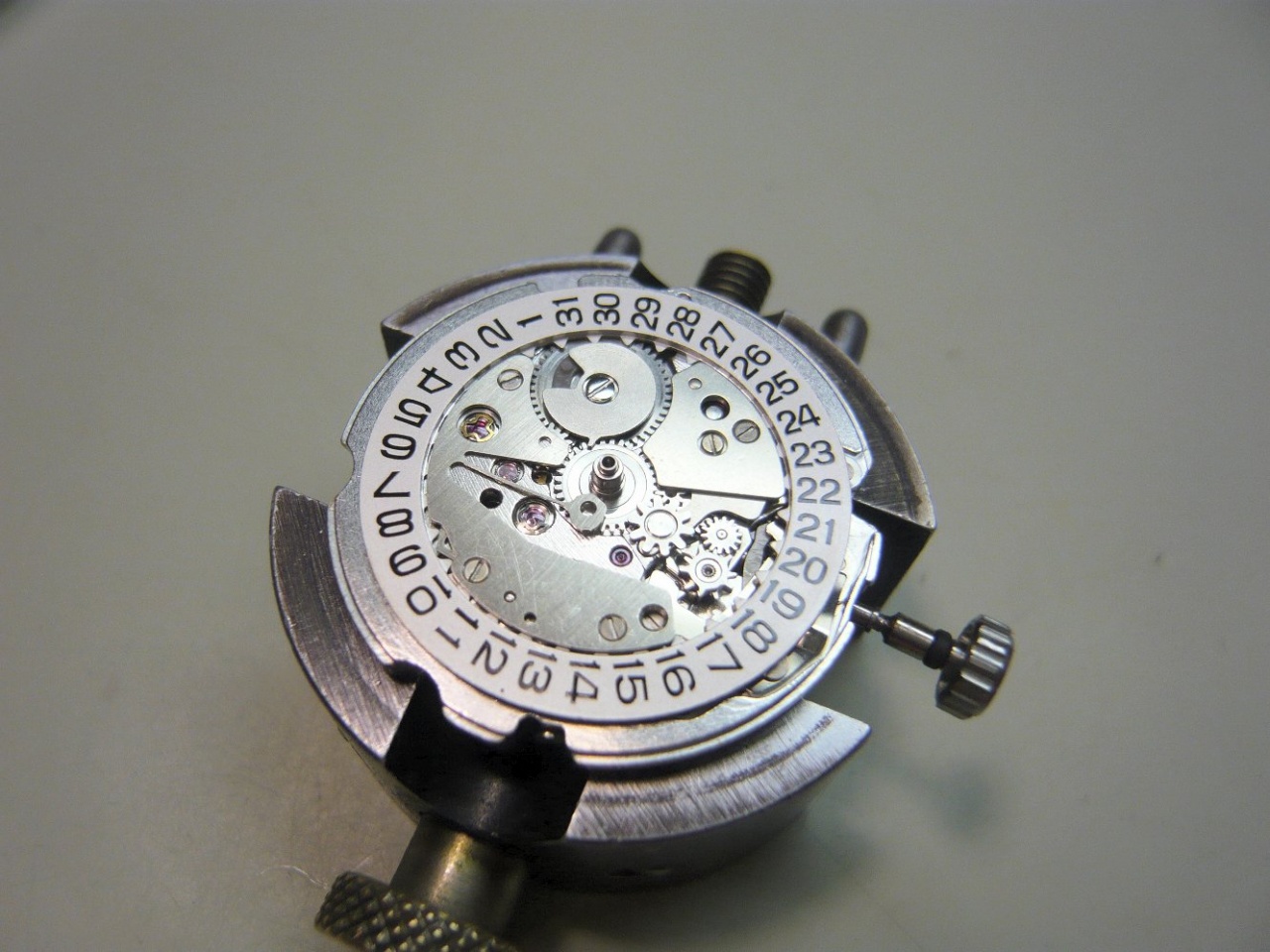

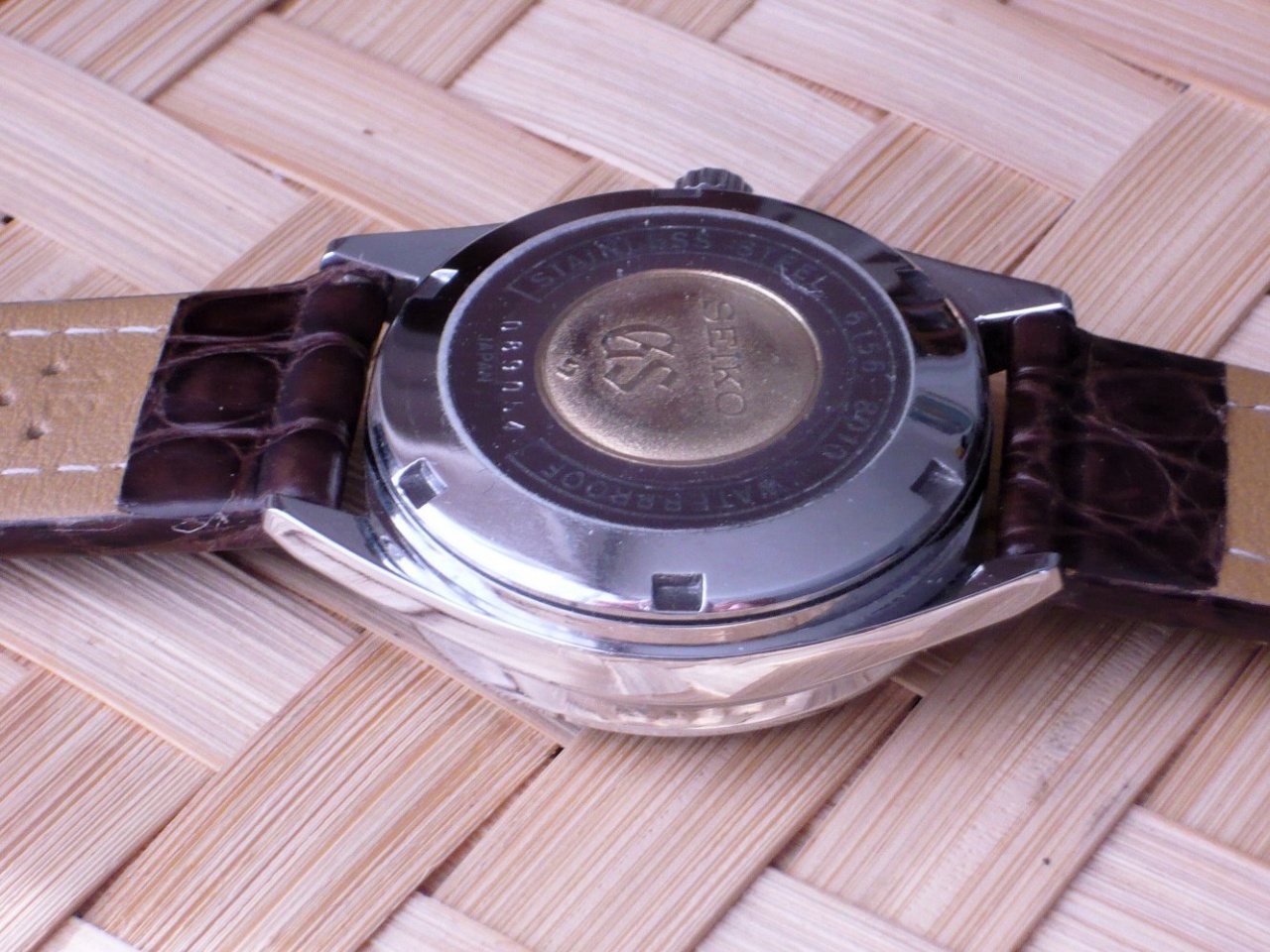

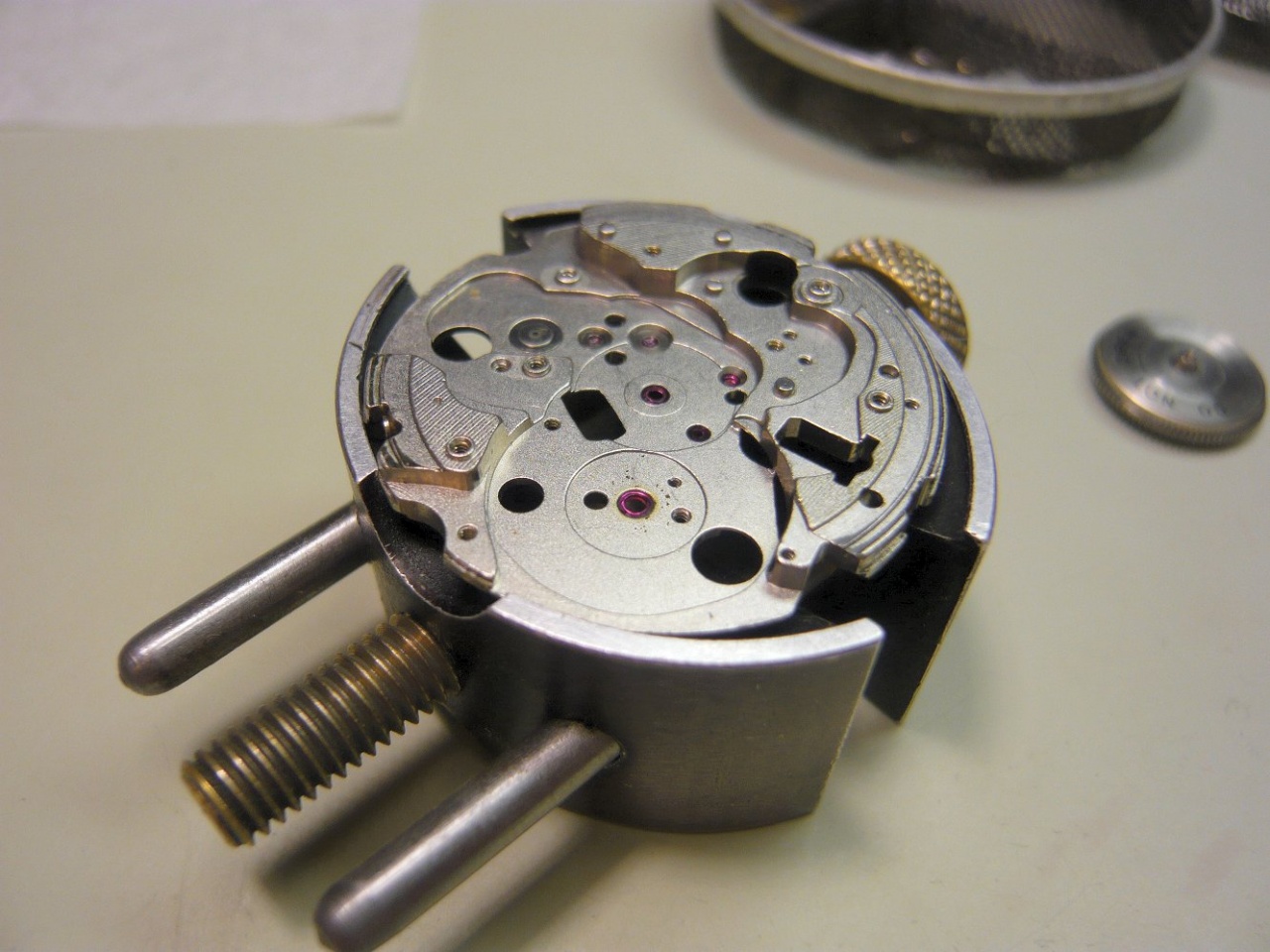

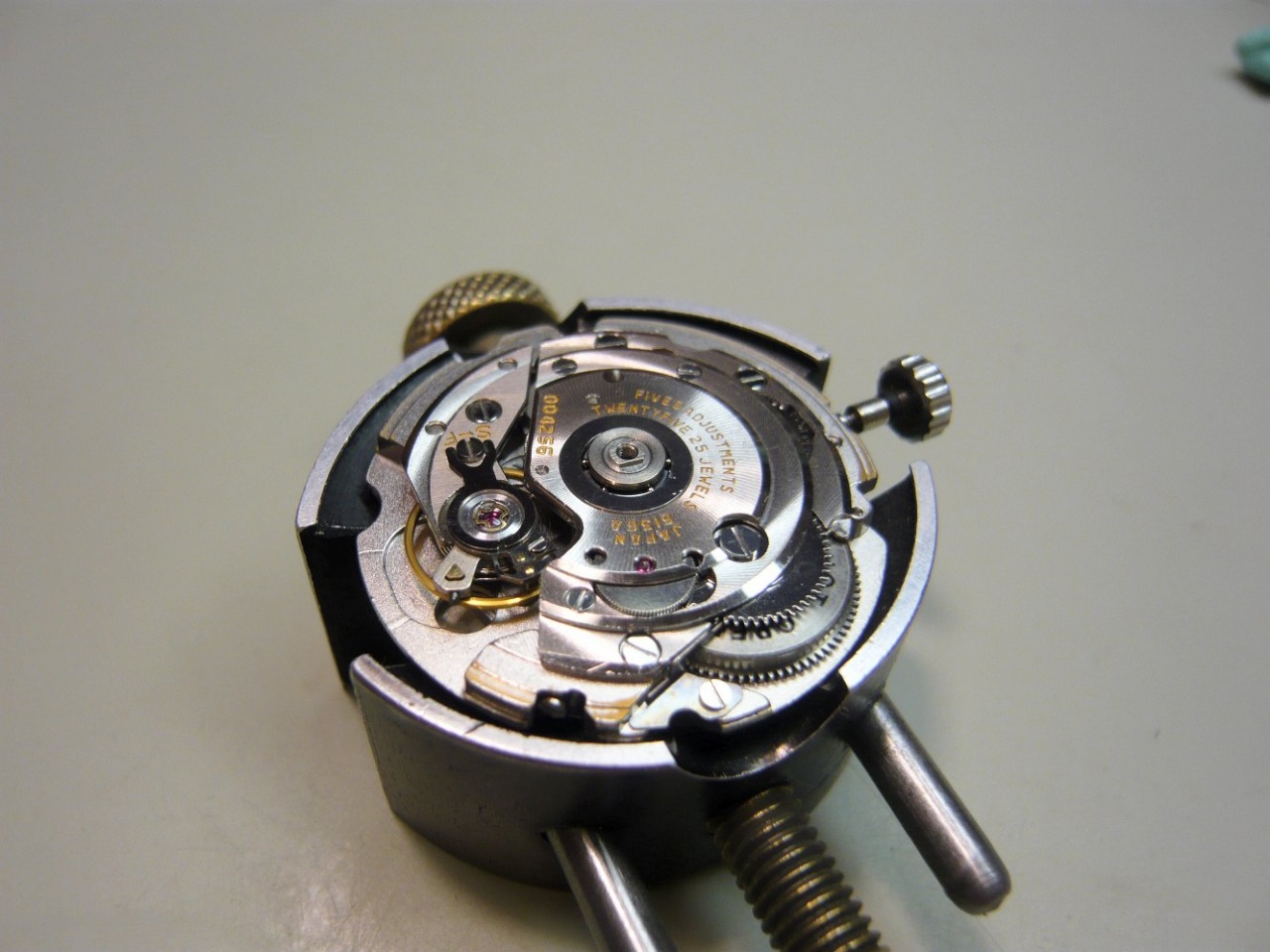

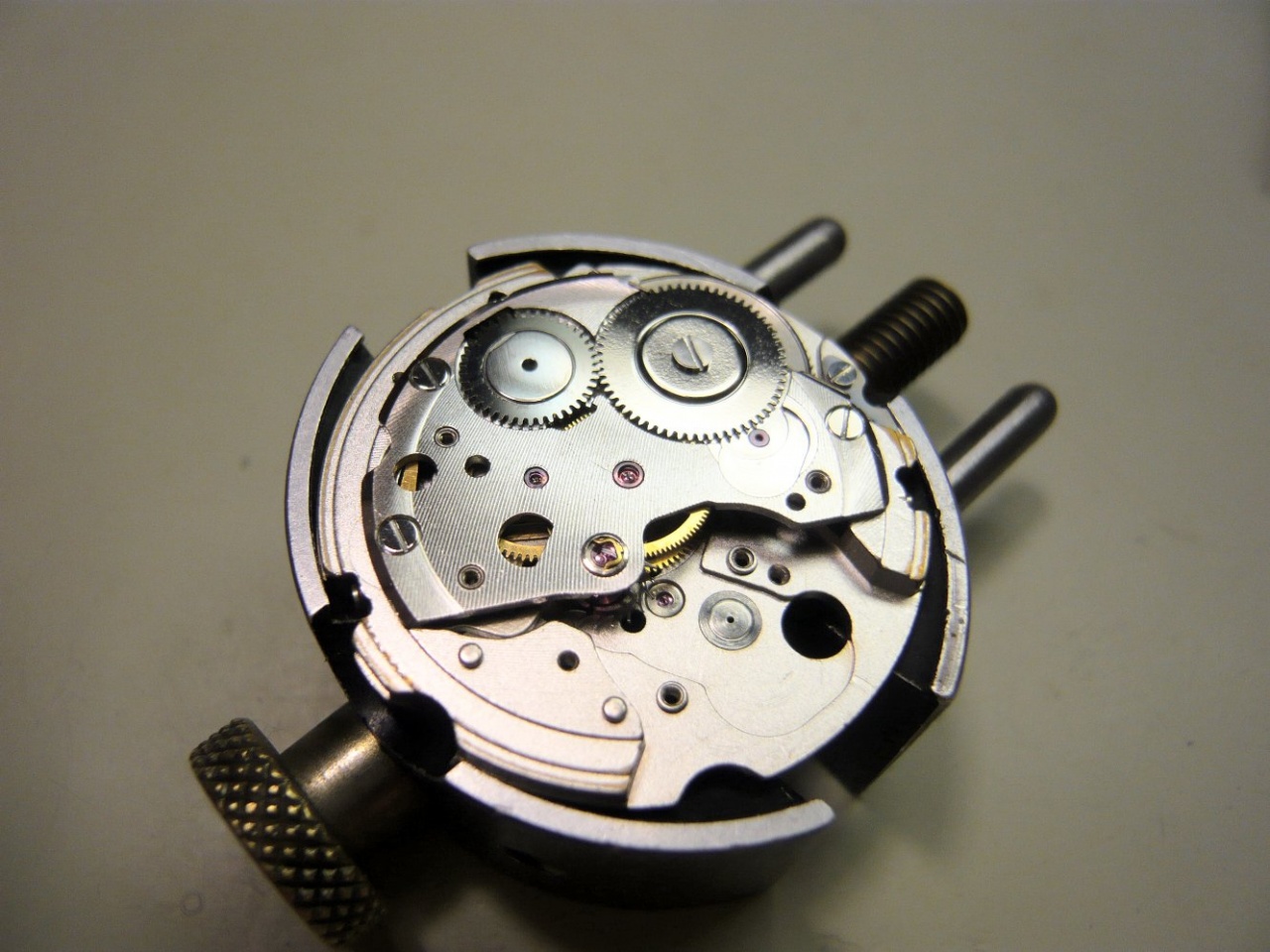

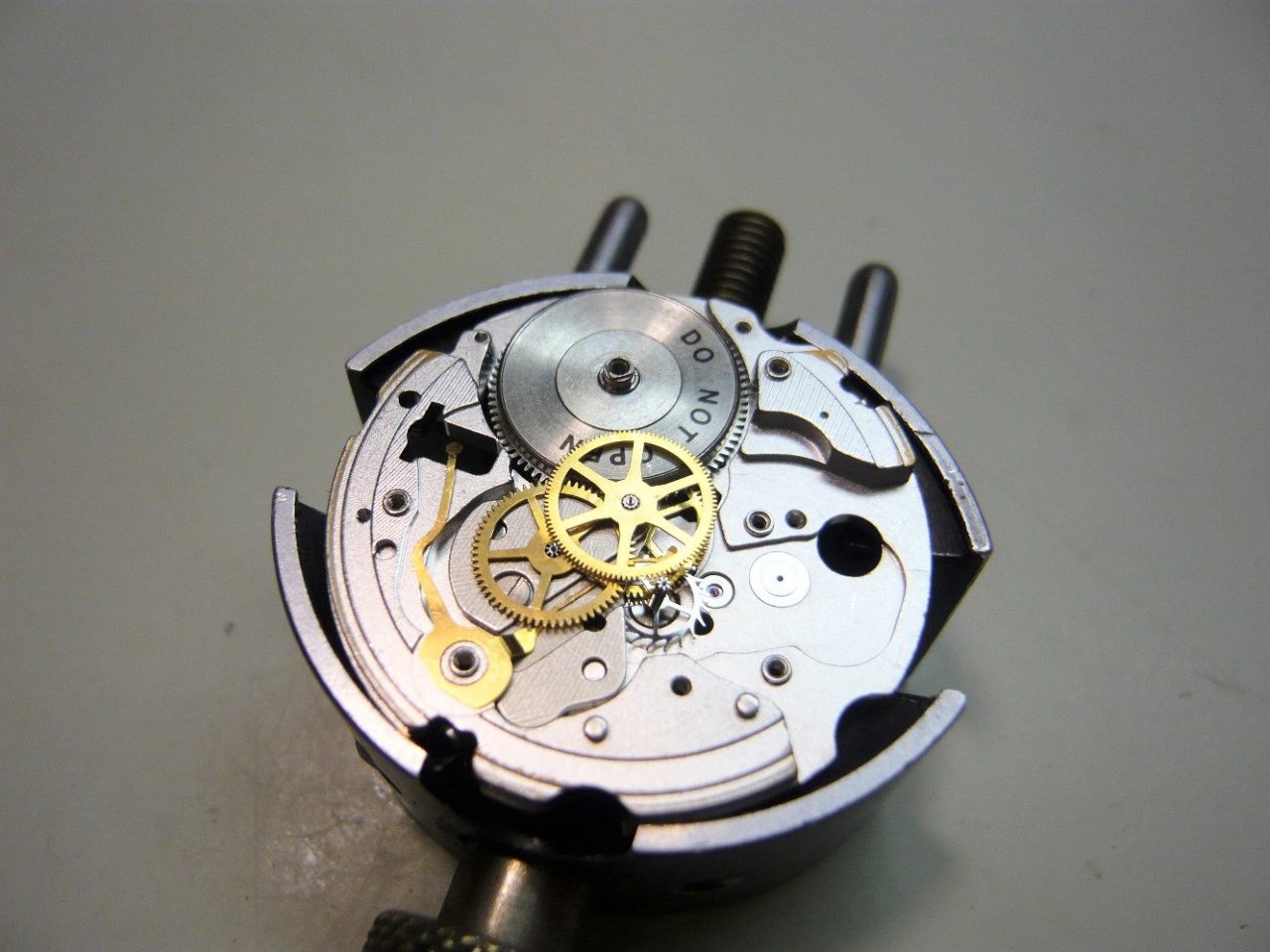

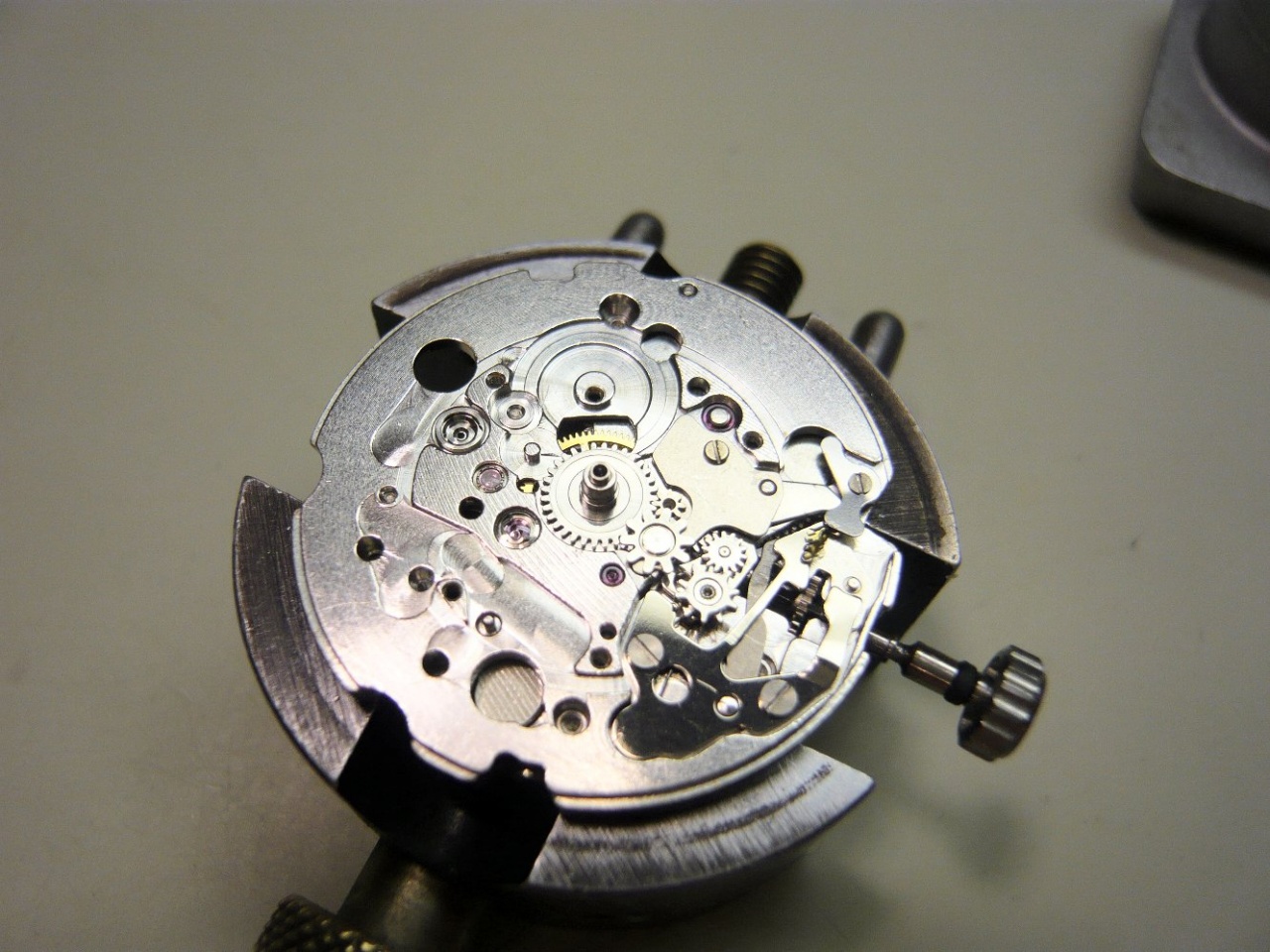

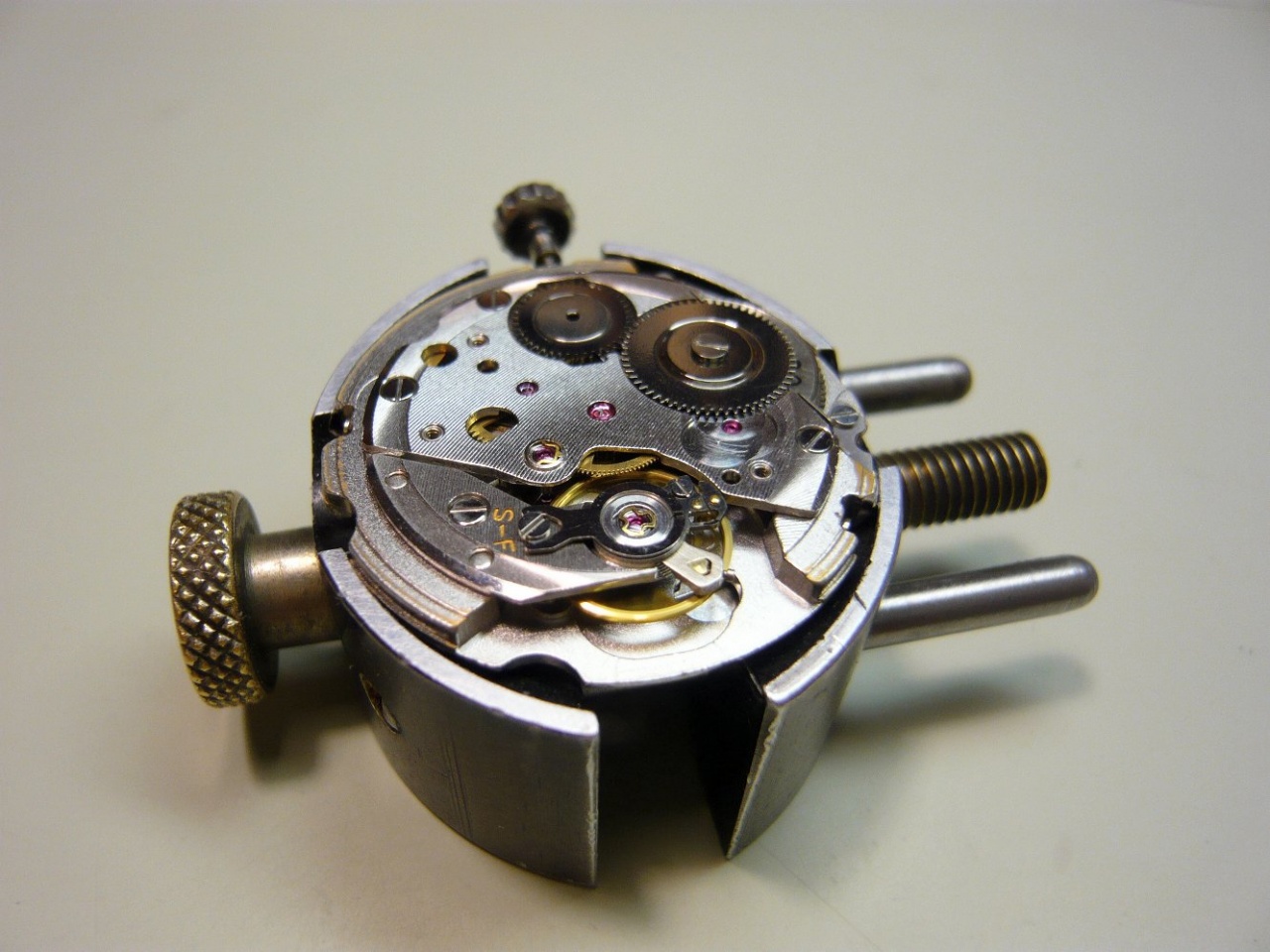

Довольно интересный механизм Seiko 6156 недавно пришел из обслуживания. Фотографии в основном сделаны мастером во время работы.

Общие сведения:
Механизм 25j, 36к bhp, 1970 года выпуска, отделение Suwa делало их примерно с 1967 по 1974 годы.
Насколько знаю его специально подготовленный вариант успел поучаствовать в соревнованиях хронометров в Neuchâtel в 1967 году (вместе с хронометрами Daini), и в 1968 году в Geneva.
Результаты достаточно известны, типа Neuchâtel Observatory соревнования хронометров с тех пор прекратило. Подробности можно посмотреть во многих местах, например здесь: http://www.watchesbysjx.com/2013/06/...servatory.html
Отличия данного механизма от тех, что были на соревнованиях, если правильно понимаю только в настройке (у 6146 например другой узел баланса, а 6156, 6185, 6186 механически не отличаются), настройка (adjusting) впрочем занимала порядка недели.
В новом состоянии позиционная ошибка 6156 должна была быть в пределах +-3 сек/день (внутренний стандарт "AAA" ), в отличии от обычного 61GS -3 +6 сек/день, правда только для 5 стандартных позиций.
Состояние данного механизма хорошее, порядка 90%, износ минимален. Насколько знаю механизм полностью оригинальный.

Последнее тестирование среднего хода дало следующие результаты:
-3s/d, -6s/d,-7s/d,-14s/d,-10s/d,-3s/d это в 6 положениях:
dup, ddw, 3h, 6h, 9h, 12h соответсвенно, среднее по двум дням, по отношению к атомному стандарту, t=20C, в общем типа по методике COSC только в 6 положениях, и одном значении температуры, что малосущественно.

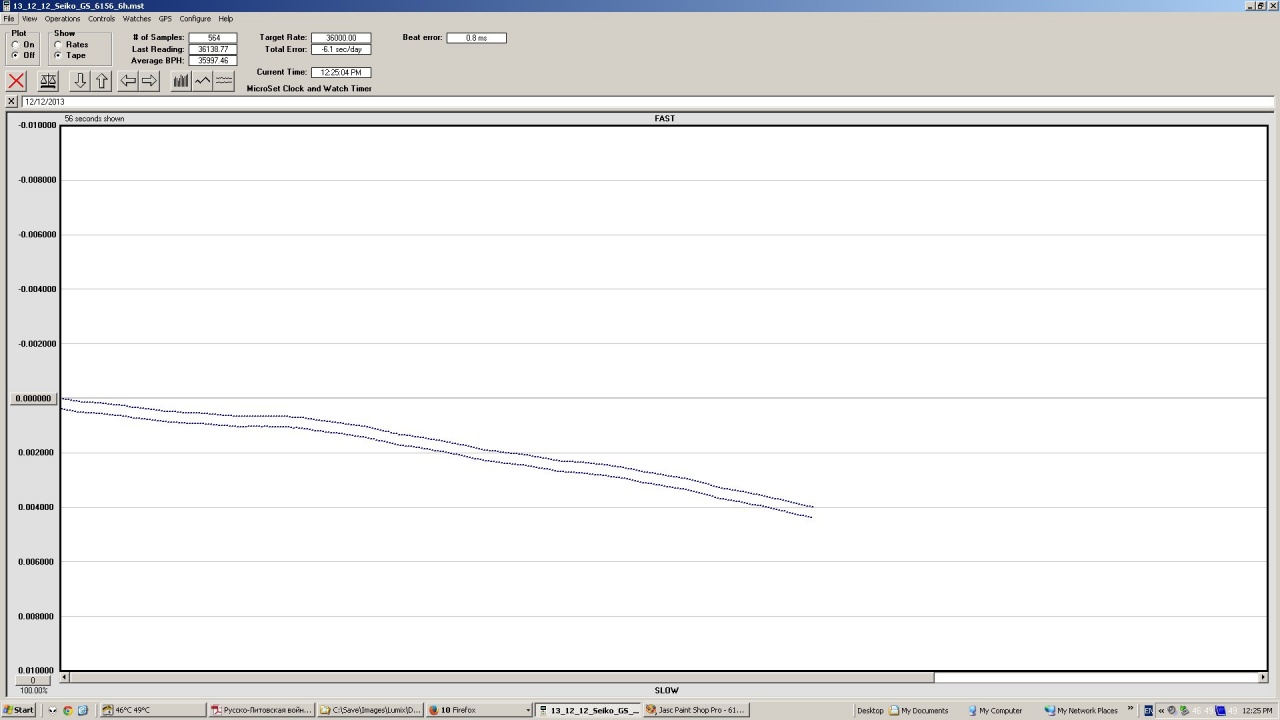

Графики хода во всех 6 положениях приведены в конце. Амплитуда при полном заводе порядка 240 градусов в горизонтальных положениях и 230 градусов в вертикальных положениях, что нормально для данного механизма согласно заводской документации, которую приходилось видеть. Буду признателен за возможные исправления неточностей и комментарии.
Миниатюры
Нажмите на изображение для увеличения
Название: P1000103m.jpg
Просмотров: 323
Размер:	352.9 Кб
ID:	920981   Нажмите на изображение для увеличения
Название: P1000105m.jpg
Просмотров: 227
Размер:	255.7 Кб
ID:	920982   Нажмите на изображение для увеличения
Название: P1000106m.jpg
Просмотров: 251
Размер:	326.4 Кб
ID:	920983   Нажмите на изображение для увеличения
Название: P1000107m.jpg
Просмотров: 227
Размер:	289.2 Кб
ID:	920984   Нажмите на изображение для увеличения
Название: P1000109m.jpg
Просмотров: 230
Размер:	338.7 Кб
ID:	920986

Нажмите на изображение для увеличения
Название: P1000110m.jpg
Просмотров: 233
Размер:	311.0 Кб
ID:	920987   Нажмите на изображение для увеличения
Название: P1000111m.jpg
Просмотров: 222
Размер:	314.4 Кб
ID:	920988   Нажмите на изображение для увеличения
Название: P1000112m.jpg
Просмотров: 243
Размер:	319.8 Кб
ID:	920989   Нажмите на изображение для увеличения
Название: P1000113m.jpg
Просмотров: 199
Размер:	298.3 Кб
ID:	920990   Нажмите на изображение для увеличения
Название: P1000115m.jpg
Просмотров: 217
Размер:	296.4 Кб
ID:	920991

Нажмите на изображение для увеличения
Название: P1000116m.jpg
Просмотров: 214
Размер:	340.9 Кб
ID:	920992   Нажмите на изображение для увеличения
Название: P1000117m.jpg
Просмотров: 205
Размер:	298.7 Кб
ID:	920993   Нажмите на изображение для увеличения
Название: P1000118m.jpg
Просмотров: 223
Размер:	288.9 Кб
ID:	920994   Нажмите на изображение для увеличения
Название: P1000122m.jpg
Просмотров: 192
Размер:	278.2 Кб
ID:	920995   Нажмите на изображение для увеличения
Название: P1000124m.jpg
Просмотров: 230
Размер:	256.2 Кб
ID:	920996

Нажмите на изображение для увеличения
Название: 6156_dup.jpg
Просмотров: 170
Размер:	125.6 Кб
ID:	920997   Нажмите на изображение для увеличения
Название: 6156_ddw.jpg
Просмотров: 131
Размер:	126.1 Кб
ID:	920998   Нажмите на изображение для увеличения
Название: 6156_3h.jpg
Просмотров: 127
Размер:	120.7 Кб
ID:	920999   Нажмите на изображение для увеличения
Название: 6156_6h.jpg
Просмотров: 122
Размер:	123.5 Кб
ID:	921000   Нажмите на изображение для увеличения
Название: 6156_9h.jpg
Просмотров: 115
Размер:	127.4 Кб
ID:	921001

Нажмите на изображение для увеличения
Название: 6156_12h.jpg
Просмотров: 122
Размер:	123.7 Кб
ID:	921003   Нажмите на изображение для увеличения
Название: P1000176-s_1.jpg
Просмотров: 444
Размер:	376.0 Кб
ID:	921004   Нажмите на изображение для увеличения
Название: P1000177-s_2.jpg
Просмотров: 253
Размер:	362.5 Кб
ID:	921005   Нажмите на изображение для увеличения
Название: P1000184-s_3.jpg
Просмотров: 237
Размер:	289.8 Кб
ID:	921006   Нажмите на изображение для увеличения
Название: P1000180-s_4.jpg
Просмотров: 218
Размер:	279.4 Кб
ID:	921009

Нажмите на изображение для увеличения
Название: P1000175-s_5.jpg
Просмотров: 263
Размер:	384.8 Кб
ID:	921010
Ответить с цитированием
Эти 28 пользователей сказали Спасибо! victor_12 за это сообщение:
Alek (15.02.2015), ANOTA (22.02.2015), babangida (22.02.2015), bambi (15.02.2015), btnd (15.02.2015), Dima343 (14.02.2015), dMj (15.02.2015), ds1678 (15.02.2015), GiovAr (15.02.2015), gromm (14.02.2015), karakal63 (19.07.2017), Keytujd (15.02.2015), lesovik (15.02.2015), Malahit (15.02.2015), mancino (15.02.2015), MrPiquadro (16.02.2015), PARAMONIYS (14.02.2015), Romano (17.02.2015), rustul (15.02.2015), serpent tempter (15.02.2015), sonirk (15.02.2015), Sportster (15.02.2015), Styrning (14.02.2015), Tolyan11 (08.01.2018), TTM (16.02.2015), vshmatkov (14.02.2015), walther79 (25.02.2015), Андрей Крукович (22.02.2015)
  #2
Старый 14.02.2015, 22:56
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 9,999
Сказал(а) спасибо: 2,115
Поблагодарили 12,781 раз(а) в 4,923 сообщениях
сразу видно, что очень качественный механизм, все на камнях, включая вал барабана
интересно устройство регулятора-градусника, он действует по типу маленьких тисочков, зажимая спираль?
сделать бы макро фото его в перевернутом состоянии, чтобы понять как он работает
Ответить с цитированием
  #3
Старый 15.02.2015, 04:05
victor_12 victor_12 вне форума   Автор этой темы
Форумчанин

Регистрация: 08.01.2010
Адрес: Boston, US
Сообщений: 589
Сказал(а) спасибо: 112
Поблагодарили 534 раз(а) в 218 сообщениях
>... интересно устройство регулятора-градусника, он действует по типу маленьких тисочков, зажимая спираль?

Спасибо за комментарии, будет возможность сделаю еще фотографии.
Ответить с цитированием
  #4
Старый 15.02.2015, 10:17
mancino mancino вне форума
Новичок

Регистрация: 10.08.2011
Адрес: Россия
Сообщений: 81
Сказал(а) спасибо: 406
Поблагодарили 433 раз(а) в 90 сообщениях
У старых ГС в спецификации мне не известен один параметр, а именно запас хода. Могут профессионалы пролить свет на этот интересующий меня вопрос? Спасибо
Ответить с цитированием
  #5
Старый 15.02.2015, 18:01
victor_12 victor_12 вне форума   Автор этой темы
Форумчанин

Регистрация: 08.01.2010
Адрес: Boston, US
Сообщений: 589
Сказал(а) спасибо: 112
Поблагодарили 534 раз(а) в 218 сообщениях
>У старых ГС в спецификации мне не известен один параметр, а именно запас хода.

Могу только сказать, что по факту этот 6156 показал 41.5ч, несмотря на свои 36k bph, для сравнения KS Special 5246 показал 42ч, имея 28k bph. Оба механизма недавно обслужены. Все Zodiak SST (тоже 36k bph) которые приходилось видеть имели запас хода около 40ч, или чуть меньше, но с другой стороны GP cal 31.7 в районе 45-46 часов,тоже 36k bph. Разумеется Вы понимаете, что для автомата состояние пружины сильно влияет на результат, и после обслуживания запас хода например может стать несколько меньше.
Ответить с цитированием
Этот пользователь сказал Спасибо! victor_12 за это сообщение:
mancino (15.02.2015)
  #6
Старый 15.02.2015, 18:50
mancino mancino вне форума
Новичок

Регистрация: 10.08.2011
Адрес: Россия
Сообщений: 81
Сказал(а) спасибо: 406
Поблагодарили 433 раз(а) в 90 сообщениях
Вас понял, большое спасибо.
Ответить с цитированием
