Seiko KS special chronometer 5246 (с картинками)

Seiko 5246 это довольно известный механизм. Как писал ув. Seiya в своем блоге "... strongly believe that 52 King Seiko special chronometer quality exceeded Grand Seikos", т.е. он считает что качество механизма типа выше чем у GS. Трудно сказать так ли это, но учитывать его мнение стоит. Т.е. в некотором смысле 5246 это вероятно вершина того, что Seiko/Daini достигла в 60х. Именно эти механизмы Daini были выбраны для продолжения и развития Seiko GS в 90х после долгого перерыва (серия 4Sxx).

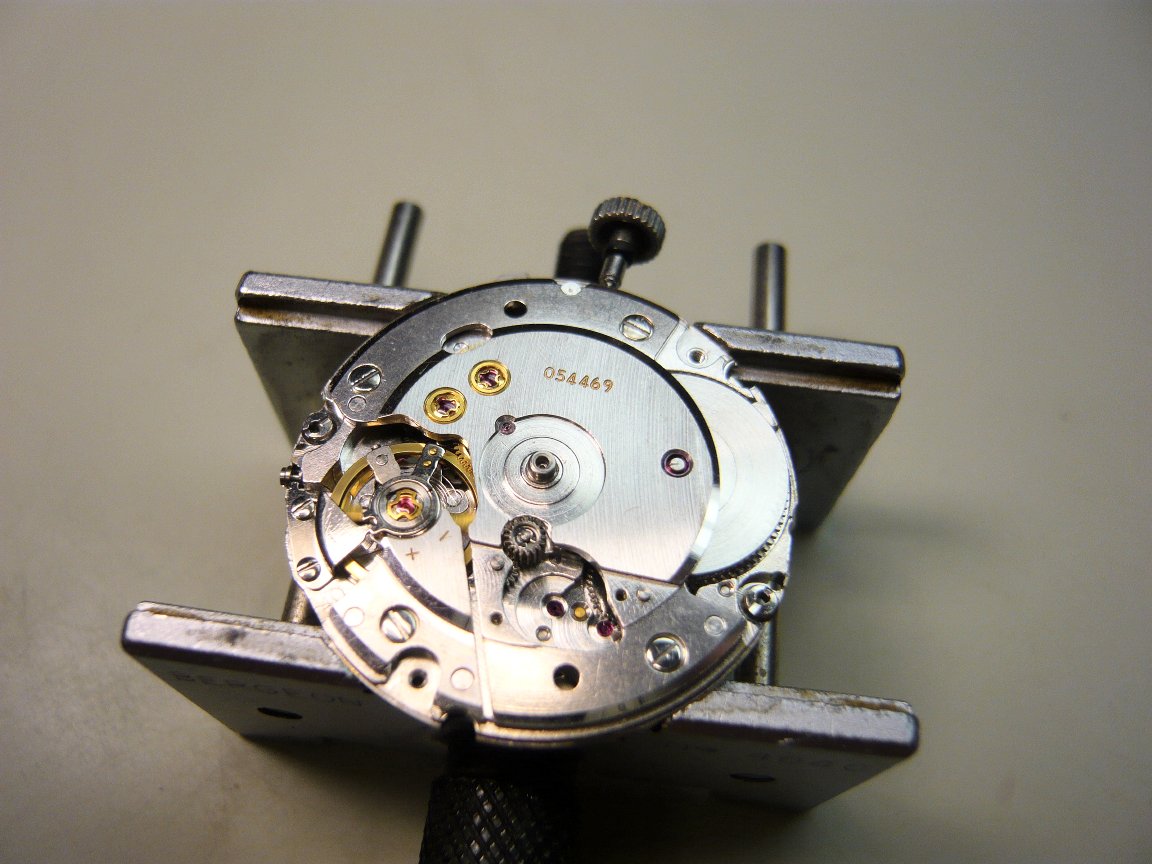

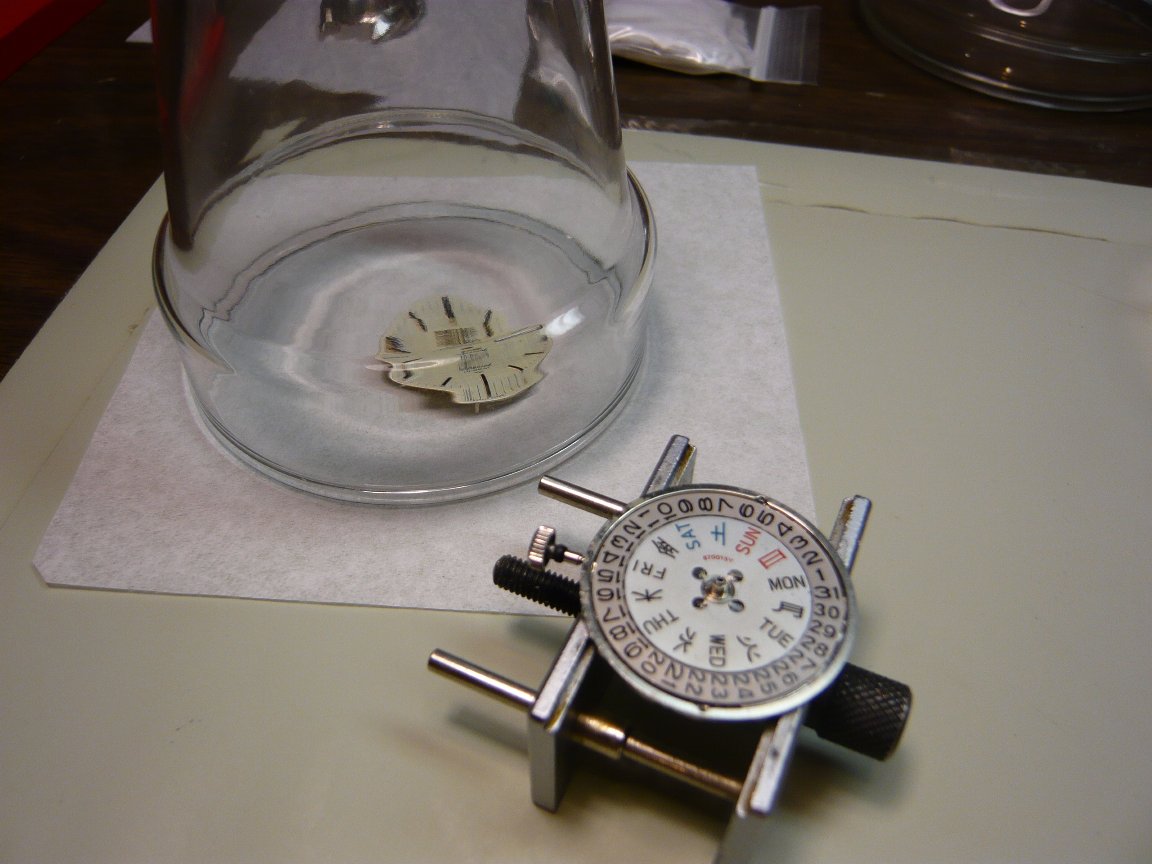

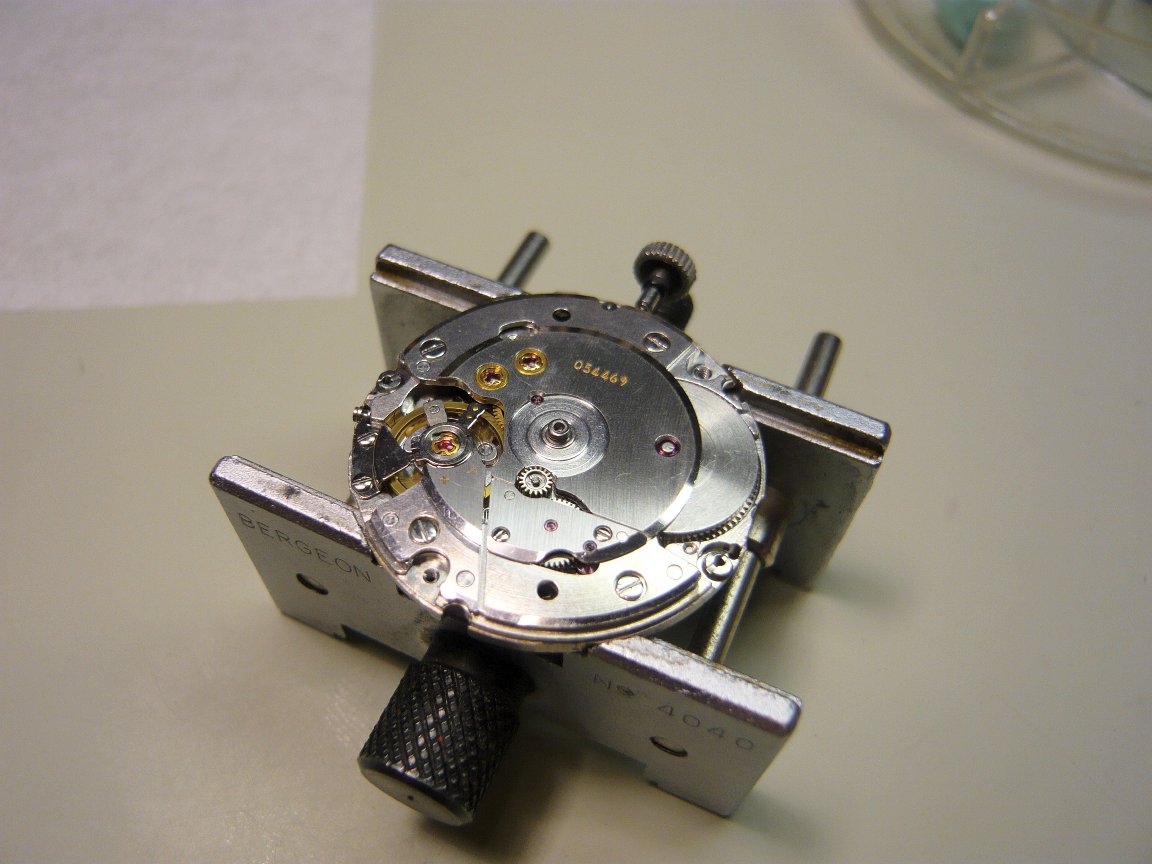

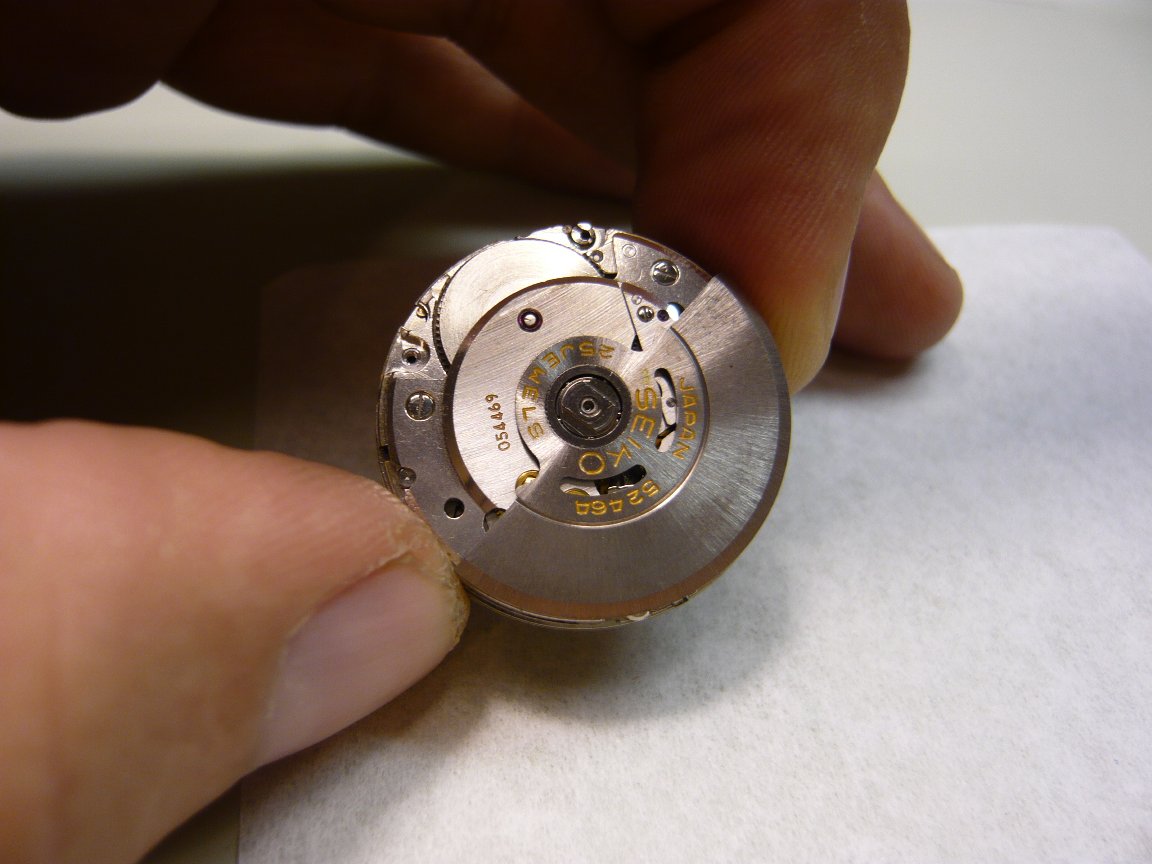

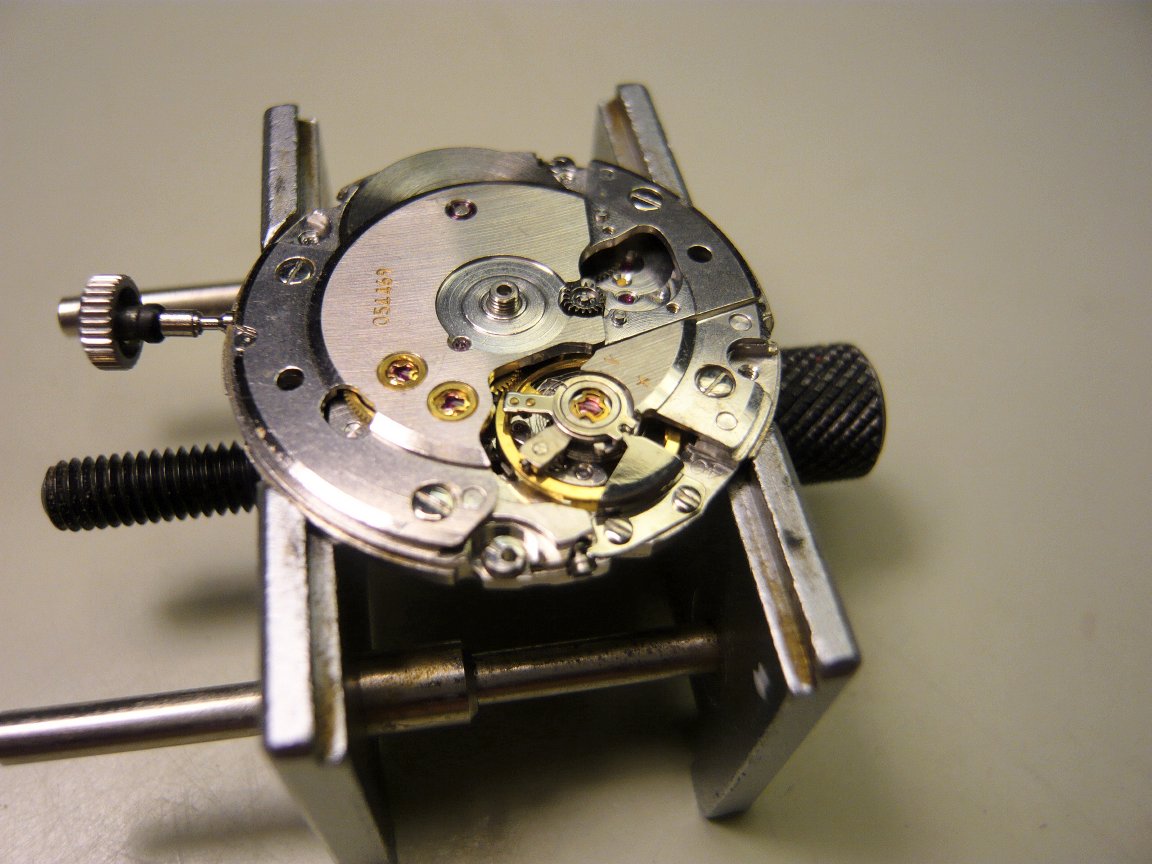

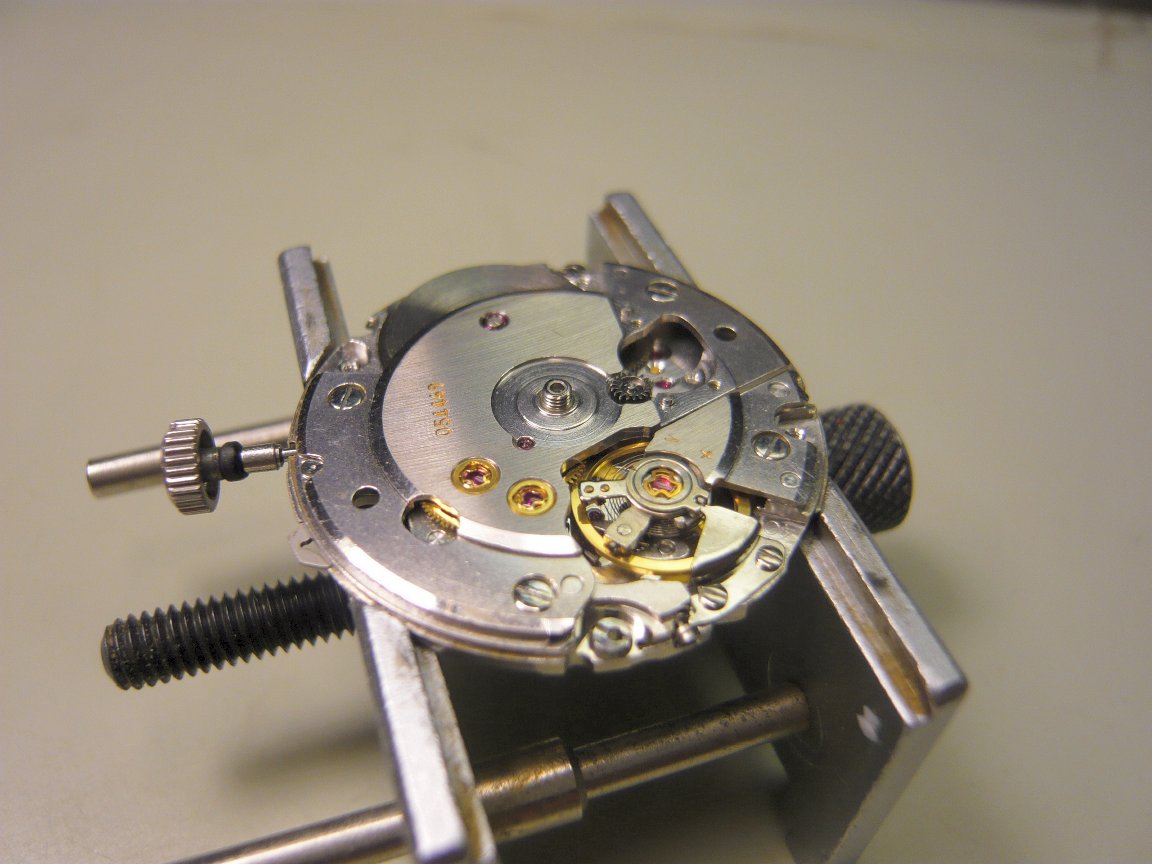

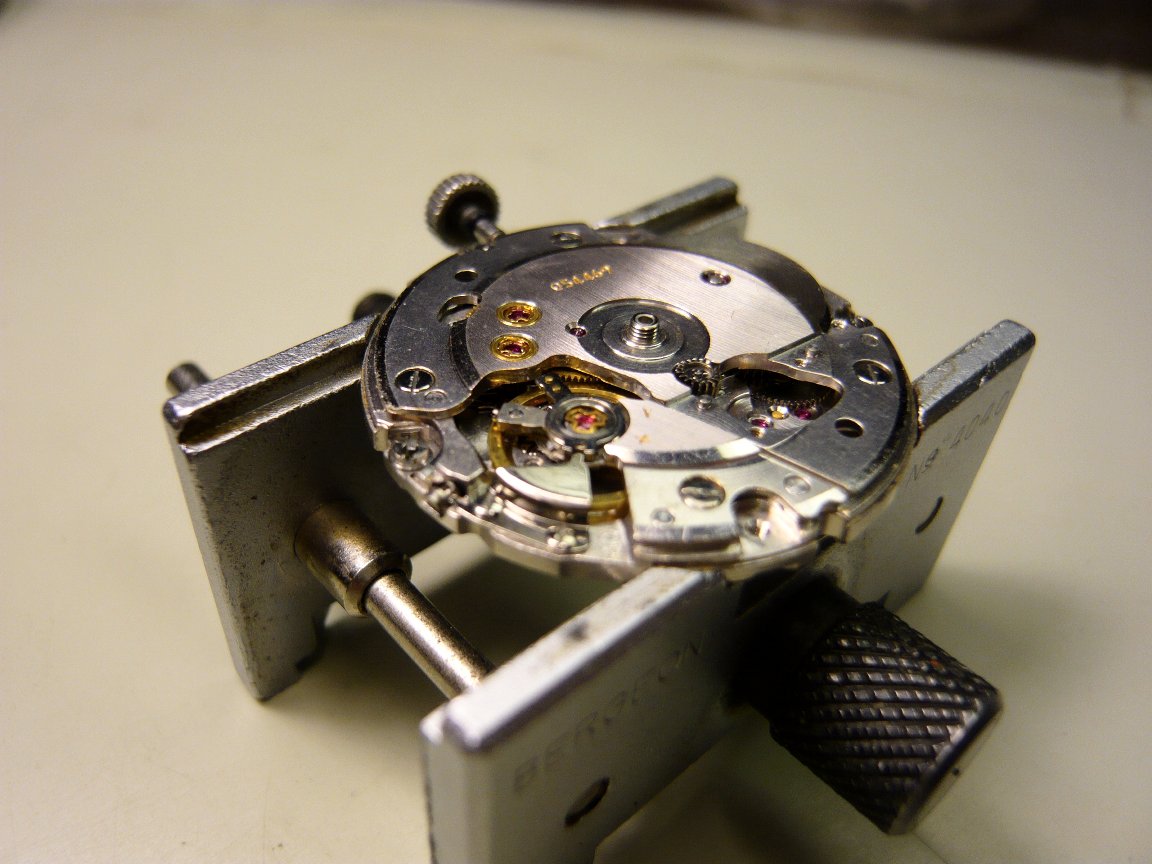

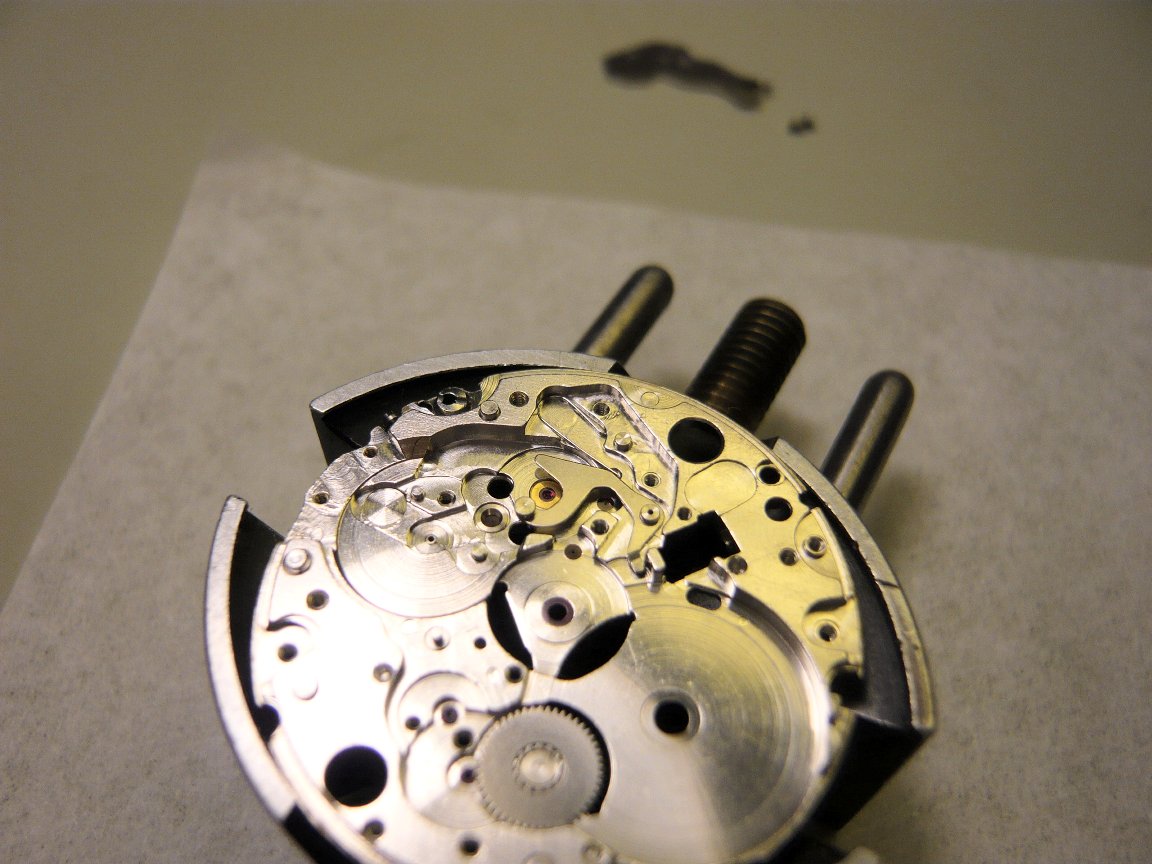

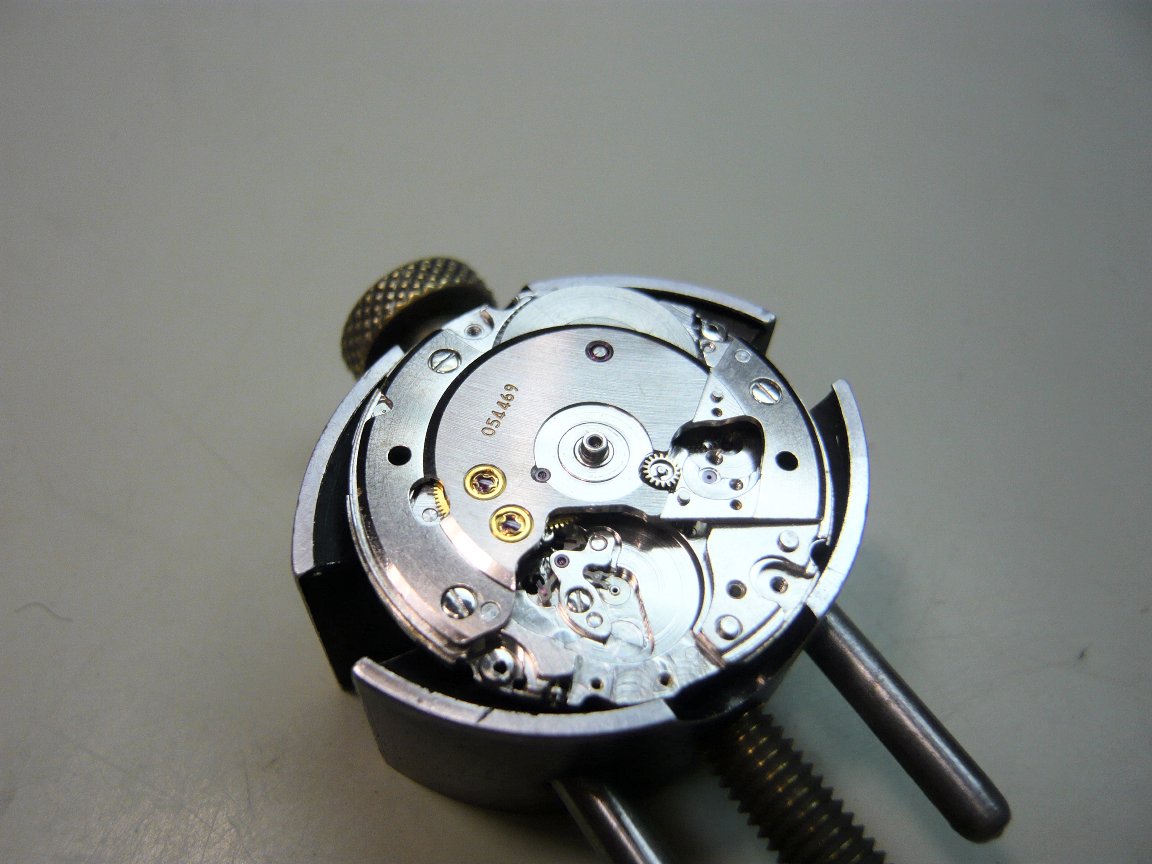

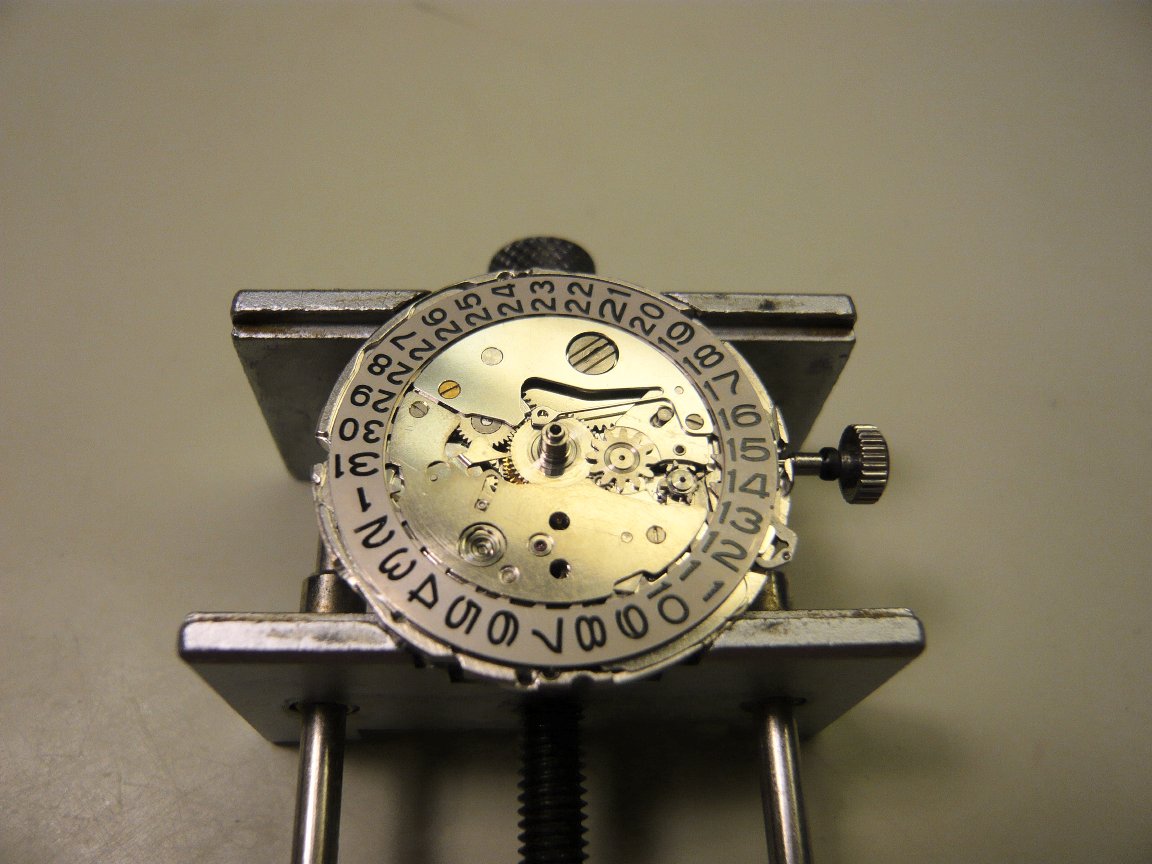

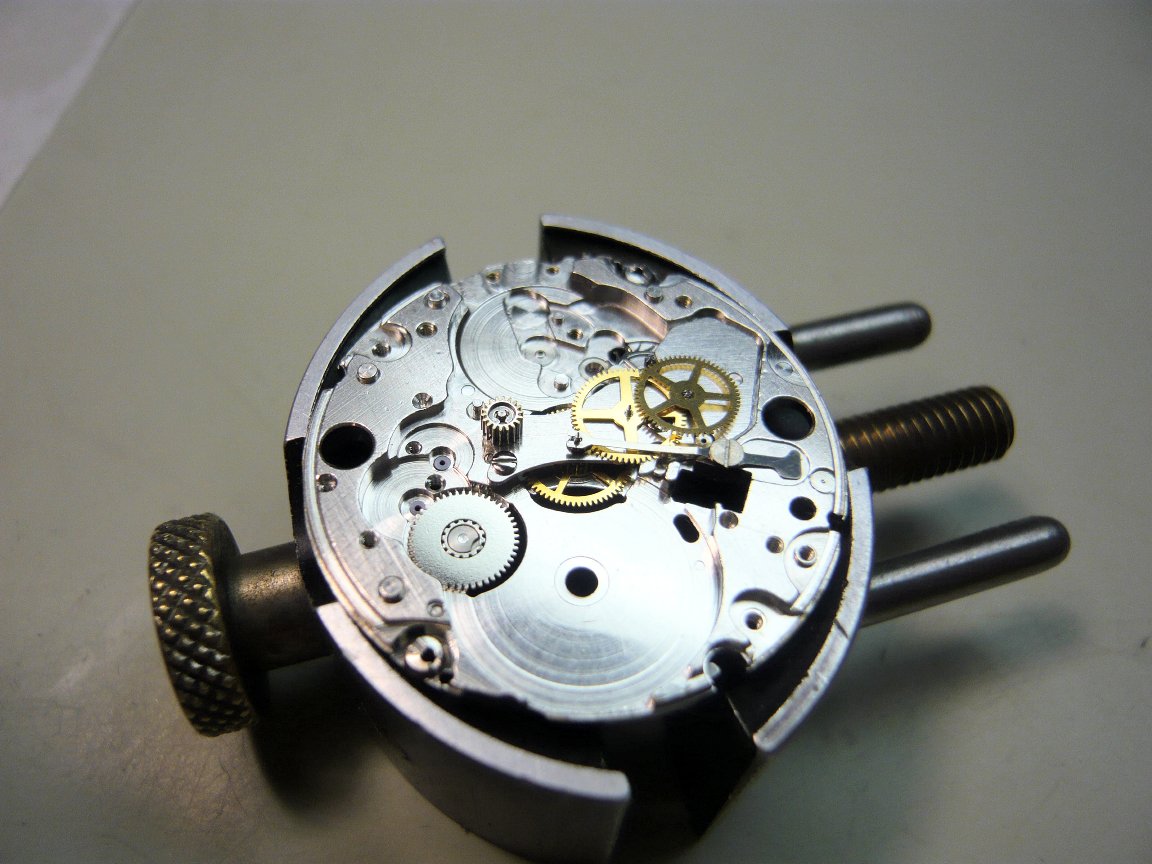

Желающие легко могут найти многочисленные обсуждения механизма на англоязычных форумах. Возможно участникам форума будет интересно взглянуть на этот механизм в разобранном виде.

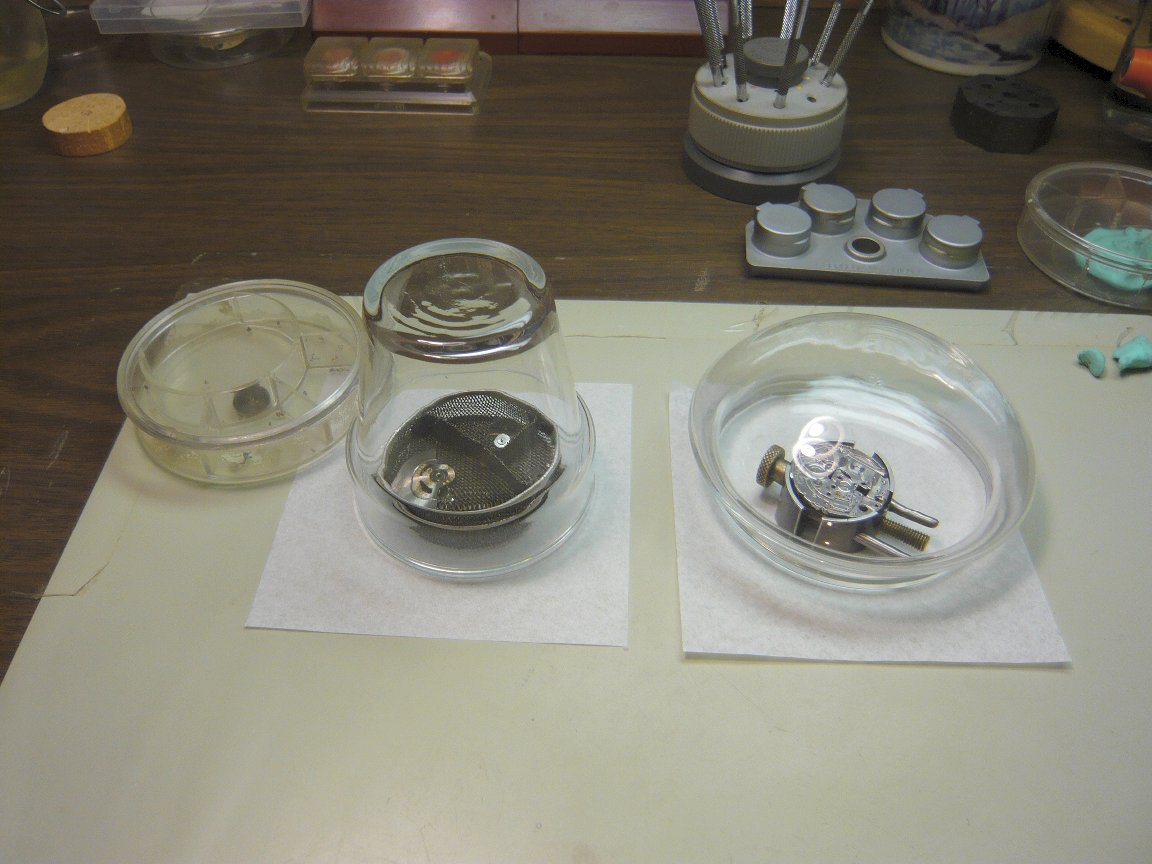

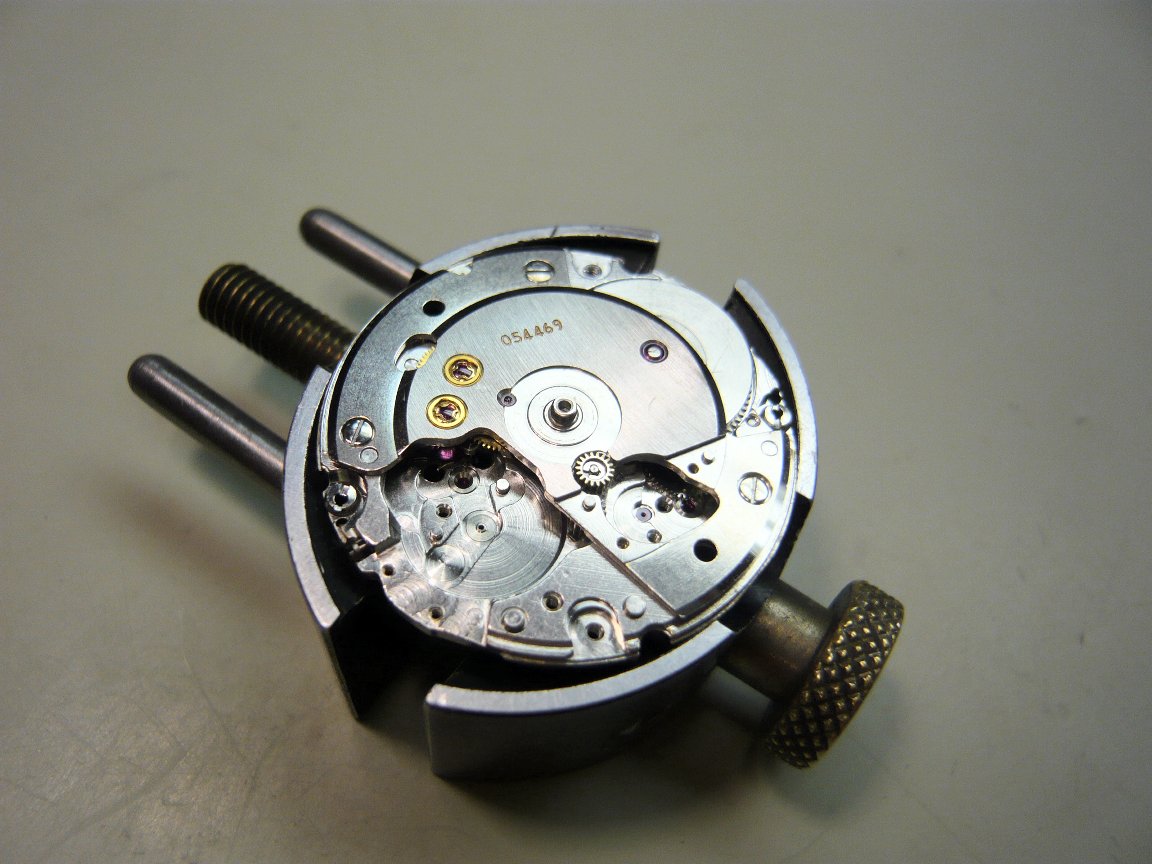

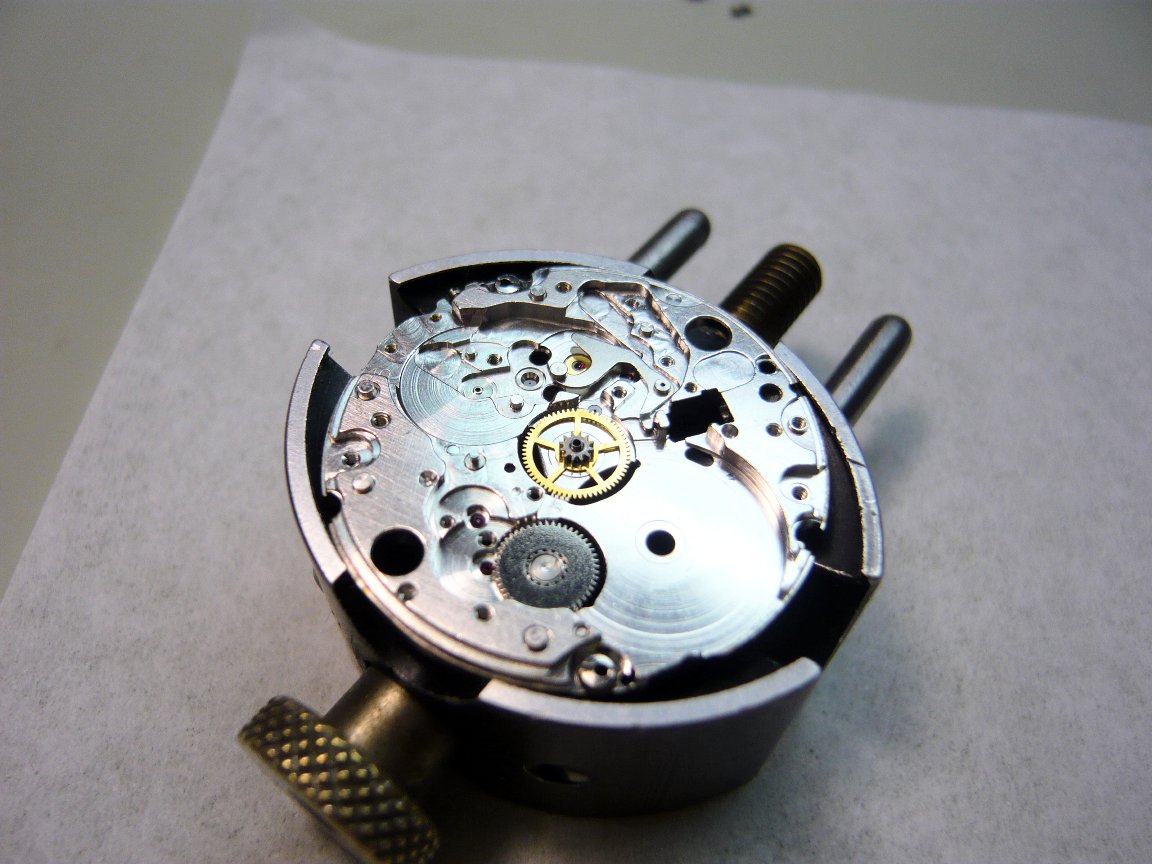

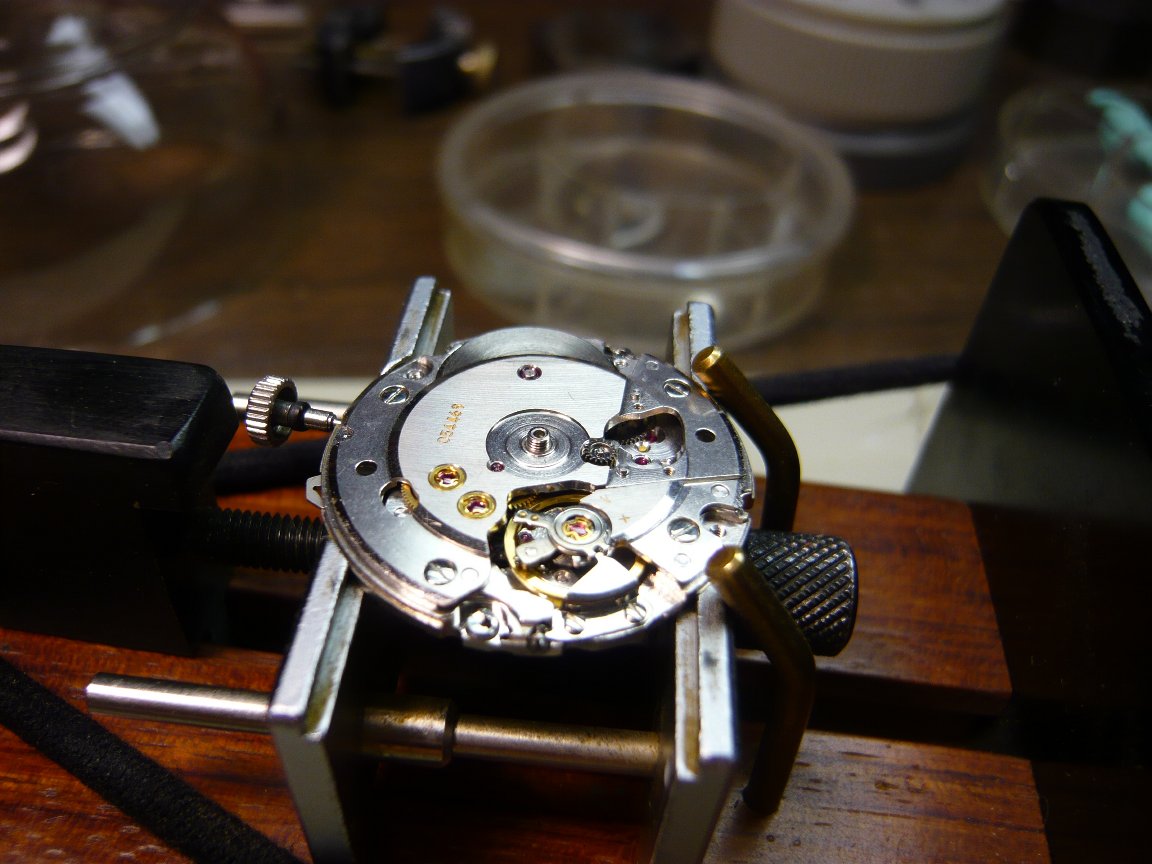

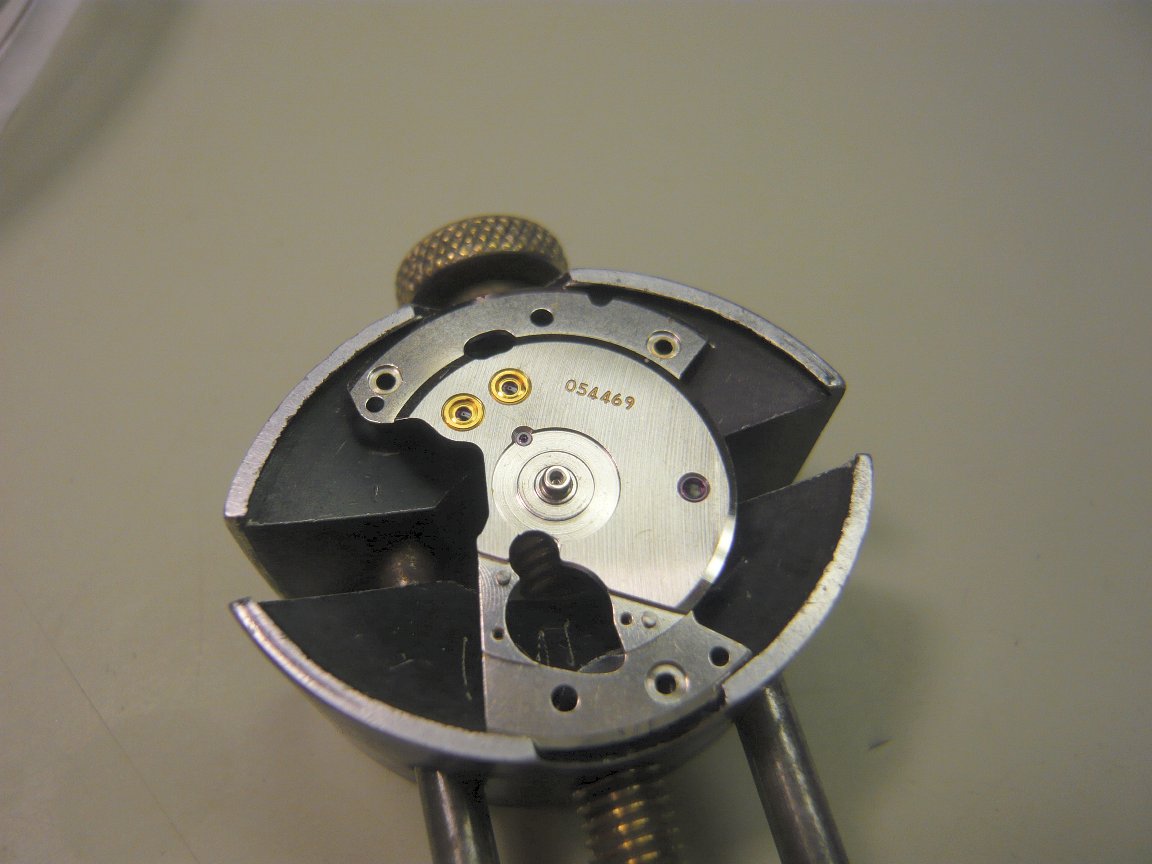

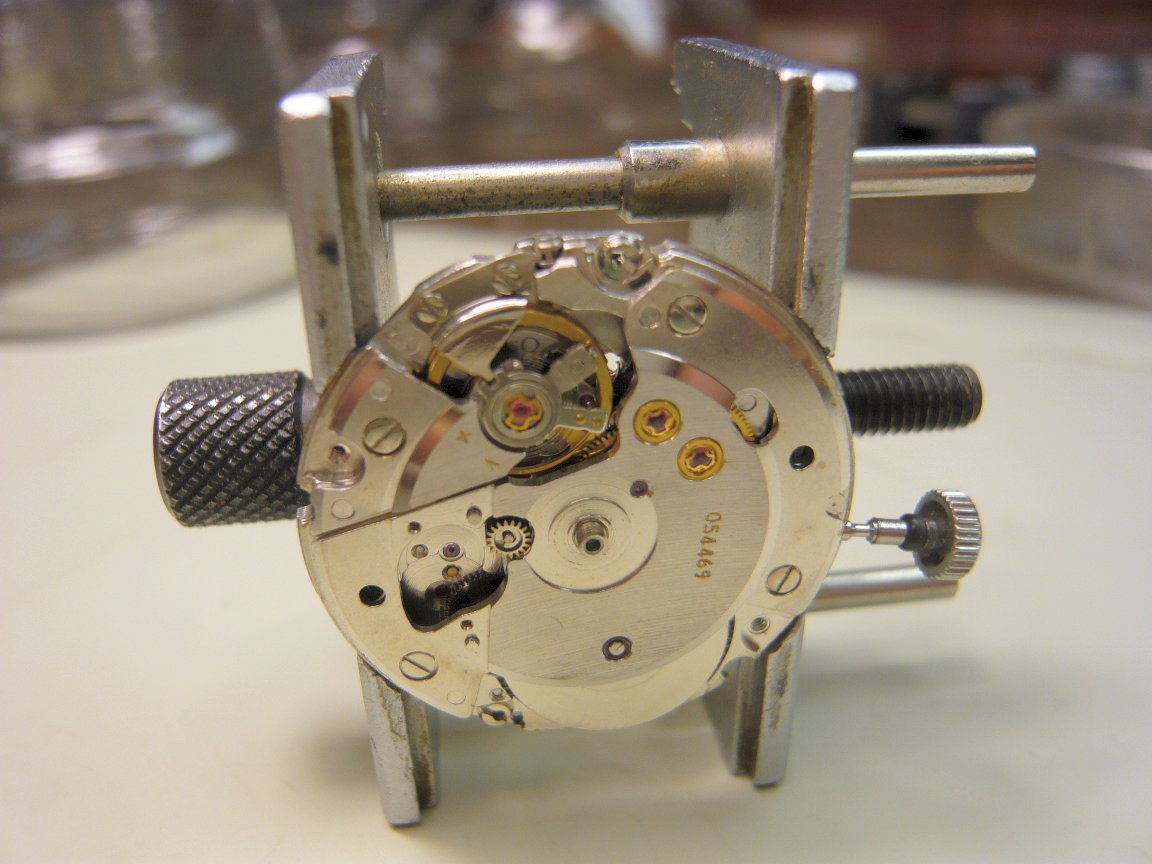

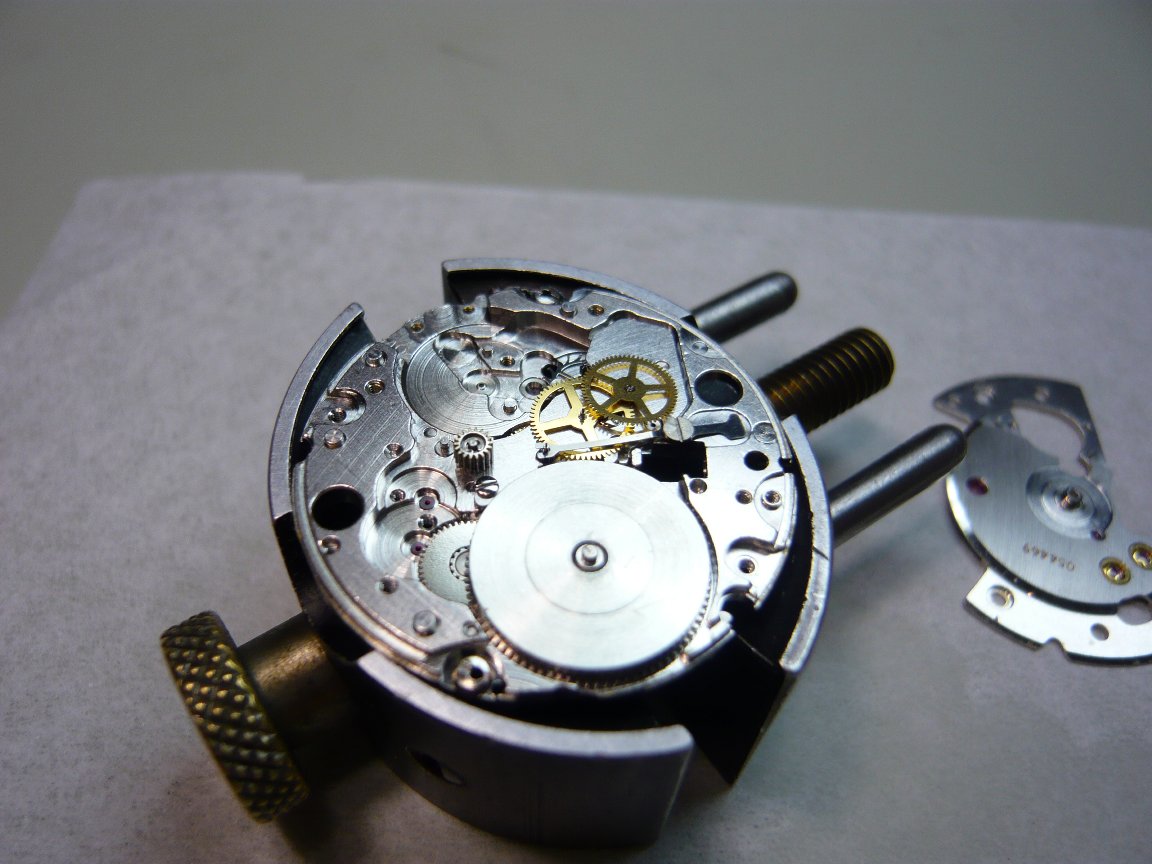

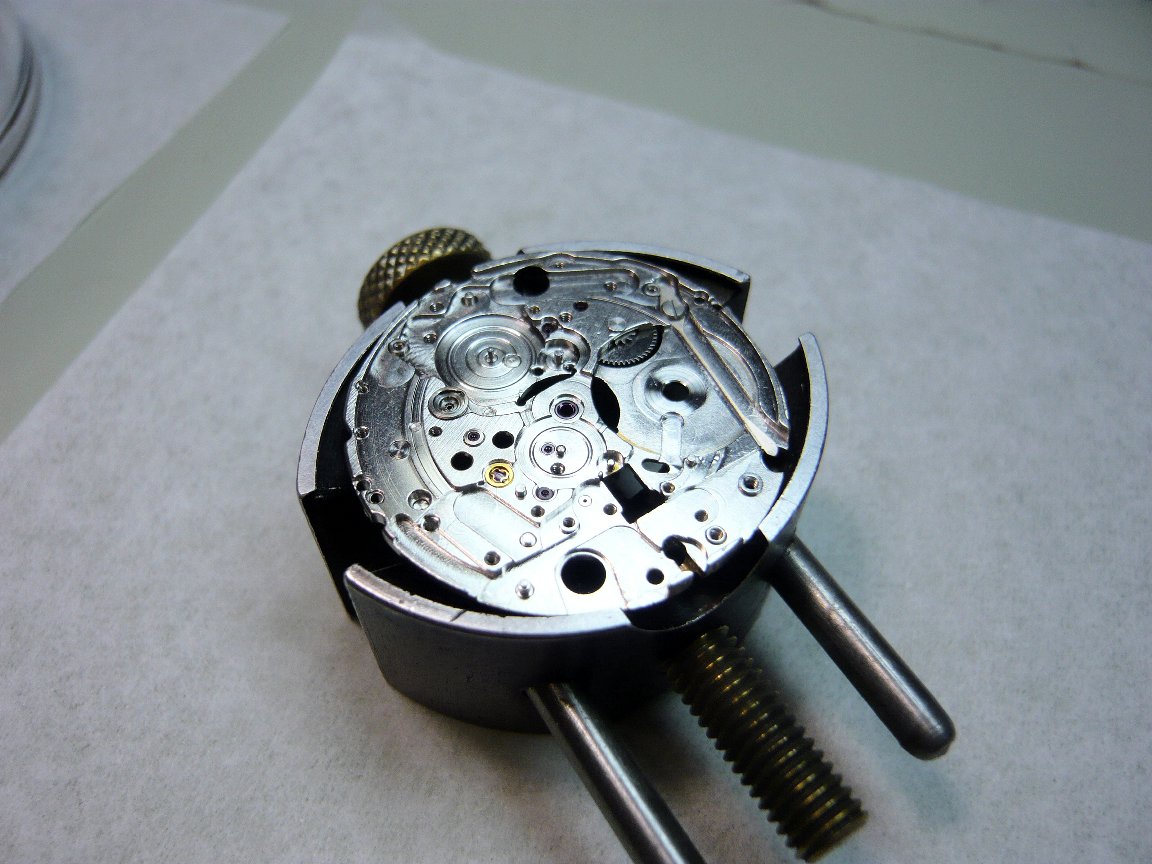

Мой 5246-6000 недавно вернулся из обслуживания в процессе которого была сделана большая часть снимков. После нескольких недель работы последнее тестирование среднего хода, 2 дня в 6 положениях, типа COSC, дало следующие результаты
(d-up, d-dw, 3h, 6h, 9h, 12h): +1s/d, +10s/d, +4s/d, +6s/d, +8s/d, 0s/d.

Амплитуда сейчас порядка 290-295 в горизонтальных положениях, 270-280 в вертикальных, слегка улучшается, возможно ход тоже несколько изменится (хотелось бы верить что в лучшую сторону )

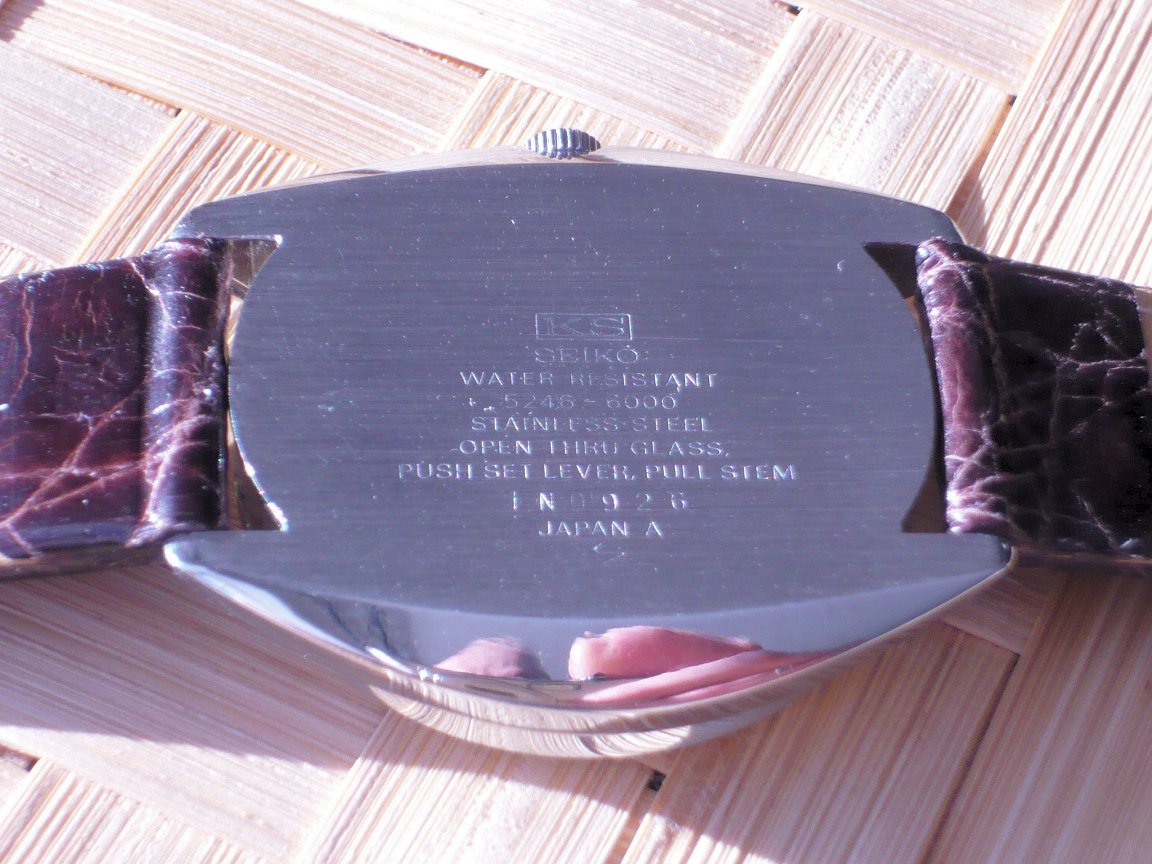

Механизм изготовлен в ноябре 1971 года, если правильно понимаю, в те времена интервал средней позиционной ошибки хода для нового механизма должен был быть меньше 8 секунд (во всех положениях).

ps

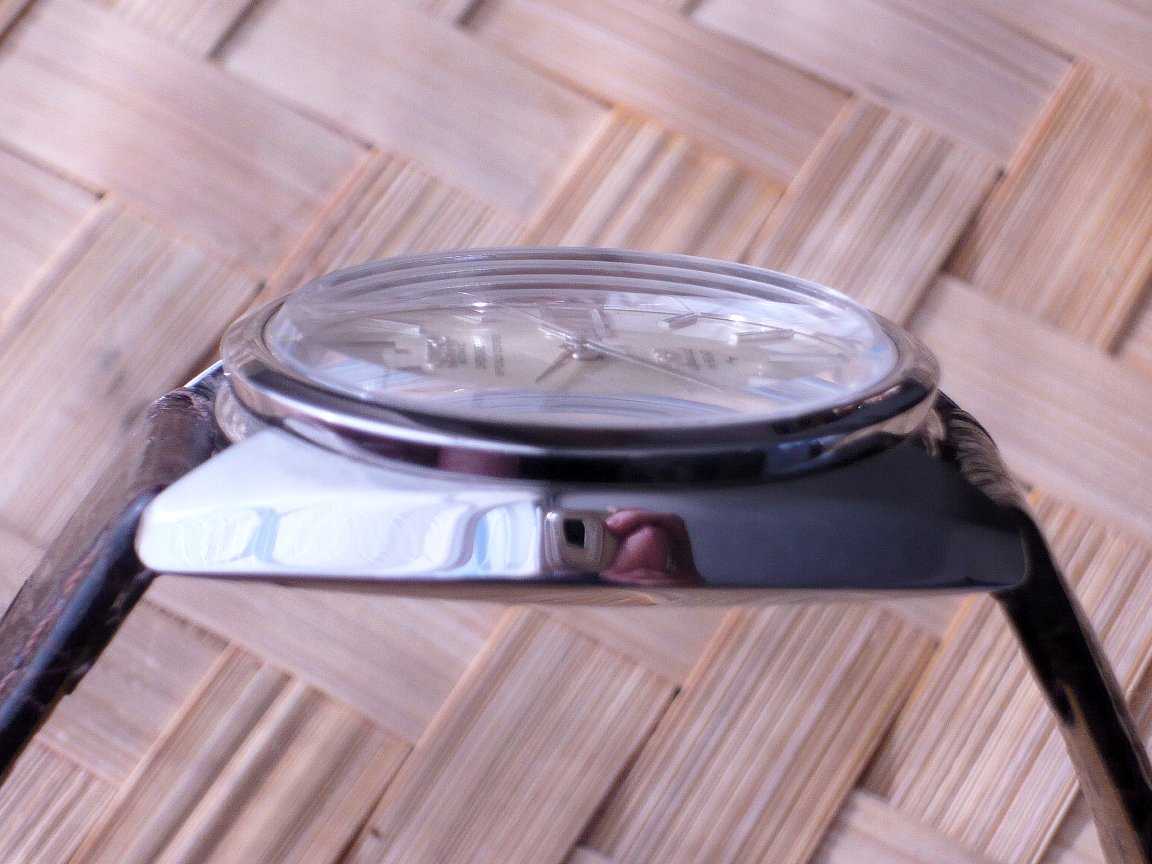

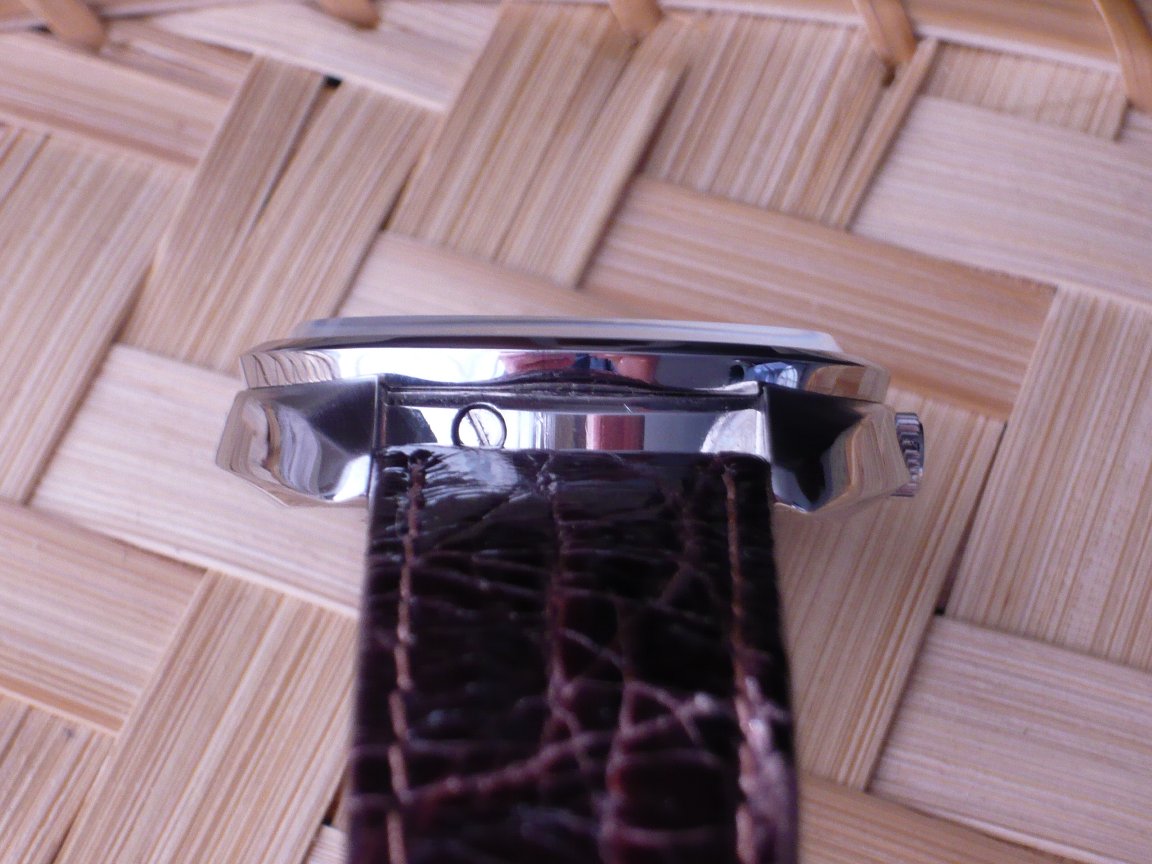

обратите внимание на необычный регулировочный винт хода доступный через отверстие сбоку корпуса
Миниатюры
Нажмите на изображение для увеличения
Название: P1000031.jpg
Просмотров: 610
Размер:	132.0 Кб
ID:	712939   Нажмите на изображение для увеличения
Название: P1000032.jpg
Просмотров: 698
Размер:	154.2 Кб
ID:	712940   Нажмите на изображение для увеличения
Название: P1000033.jpg
Просмотров: 630
Размер:	140.7 Кб
ID:	712941   Нажмите на изображение для увеличения
Название: P1000034.jpg
Просмотров: 598
Размер:	140.4 Кб
ID:	712942   Нажмите на изображение для увеличения
Название: P1000036.jpg
Просмотров: 590
Размер:	97.8 Кб
ID:	712943   Нажмите на изображение для увеличения
Название: P1000037.jpg
Просмотров: 613
Размер:	139.8 Кб
ID:	712944   Нажмите на изображение для увеличения
Название: P1000038.jpg
Просмотров: 608
Размер:	128.2 Кб
ID:	712945   Нажмите на изображение для увеличения
Название: P1000039.jpg
Просмотров: 546
Размер:	137.3 Кб
ID:	712946   Нажмите на изображение для увеличения
Название: P1000040.jpg
Просмотров: 522
Размер:	126.8 Кб
ID:	712947   Нажмите на изображение для увеличения
Название: P1000041.jpg
Просмотров: 565
Размер:	149.7 Кб
ID:	712948   Нажмите на изображение для увеличения
Название: P1000042.jpg
Просмотров: 526
Размер:	133.0 Кб
ID:	712949   Нажмите на изображение для увеличения
Название: P1000043.jpg
Просмотров: 507
Размер:	128.3 Кб
ID:	712950   Нажмите на изображение для увеличения
Название: P1000045.jpg
Просмотров: 547
Размер:	112.7 Кб
ID:	712951   Нажмите на изображение для увеличения
Название: P1000046.jpg
Просмотров: 541
Размер:	129.9 Кб
ID:	712952   Нажмите на изображение для увеличения
Название: P1000047.jpg
Просмотров: 604
Размер:	134.9 Кб
ID:	712953   Нажмите на изображение для увеличения
Название: P1000048.jpg
Просмотров: 539
Размер:	137.5 Кб
ID:	712954   Нажмите на изображение для увеличения
Название: P1000049.jpg
Просмотров: 544
Размер:	118.0 Кб
ID:	712955   Нажмите на изображение для увеличения
Название: P1000090.jpg
Просмотров: 510
Размер:	118.2 Кб
ID:	712956   Нажмите на изображение для увеличения
Название: P1000091.jpg
Просмотров: 539
Размер:	115.4 Кб
ID:	712957   Нажмите на изображение для увеличения
Название: P1000093.jpg
Просмотров: 656
Размер:	108.4 Кб
ID:	712958   Нажмите на изображение для увеличения
Название: P1000094.jpg
Просмотров: 588
Размер:	125.8 Кб
ID:	712959   Нажмите на изображение для увеличения
Название: P1000171-s-1.jpg
Просмотров: 1112
Размер:	173.1 Кб
ID:	712960   Нажмите на изображение для увеличения
Название: P1000166-s-2.jpg
Просмотров: 645
Размер:	168.0 Кб
ID:	712961   Нажмите на изображение для увеличения
Название: P1000167-s-3.jpg
Просмотров: 646
Размер:	167.1 Кб
ID:	712962   Нажмите на изображение для увеличения
Название: P1000156-s-4.jpg
Просмотров: 736
Размер:	177.3 Кб
ID:	712963   Нажмите на изображение для увеличения
Название: P1000159-s-5.jpg
Просмотров: 591
Размер:	173.3 Кб
ID:	712964   Нажмите на изображение для увеличения
Название: P1000164-s-6.jpg
Просмотров: 564
Размер:	140.0 Кб
ID:	712965
Ответить с цитированием
Эти 36 пользователей сказали Спасибо! victor_12 за это сообщение:
AndrewGlg (14.09.2020), Capt Cook (27.05.2014), cft1231 (26.05.2014), copff (30.01.2016), crazydad (12.02.2015), deathinjune (25.05.2014), Dima343 (25.05.2014), dimakudr (24.07.2014), GardokATC (08.06.2014), Hanni (21.07.2014), KALJAN (02.07.2014), katolik (25.05.2014), Keytujd (25.05.2014), koland68 (27.05.2014), Lake1n (26.05.2014), marko (25.05.2014), MasterBanker (25.05.2014), Miner_65 (27.05.2014), Neurohirurg (26.05.2014), ong (19.09.2019), Rival 75 (25.05.2014), ruru (28.05.2014), sergey14 (25.08.2018), Sergeyan66 (14.11.2017), siealex (05.07.2014), sonirk (25.05.2014), sorcer (25.05.2014), tapoka (25.05.2014), Terorion (06.01.2018), TOTAC (25.05.2014), Vlad106 (25.05.2014), walther79 (30.05.2014), Yevgeniy1981 (25.05.2014), Андрей Крукович (25.05.2014), магурo (04.07.2014), Спецправо (03.07.2014)
  #2
Старый 25.05.2014, 03:47
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 11,273
Сказал(а) спасибо: 2,446
Поблагодарили 15,364 раз(а) в 5,697 сообщениях
спасибо за обзор
механизм - старый сейковский хардкор, жаль сейчас такие не делают
автоподзавод , как я понял, устроен по принципу 2892
Ответить с цитированием
  #3
Старый 25.05.2014, 12:48
Аватар для SleepWalker
SleepWalker SleepWalker вне форума
Форумчанин

Регистрация: 27.04.2011
Адрес: Россия Екатеринбург
Сообщений: 416
Сказал(а) спасибо: 88
Поблагодарили 320 раз(а) в 74 сообщениях
частота баланса 28 000?
Ответить с цитированием
  #4
Старый 25.05.2014, 12:59
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 17,694
Сказал(а) спасибо: 2,041
Поблагодарили 6,857 раз(а) в 5,066 сообщениях
Скорее 36000, 28800 они не обозначали hi-beat.
__________________
CASIO! W38 59 86 87 92 93 96 211 212 725 727(2) 728 729 733 735 751 752 753 755 756 800 W-E11 WL-S21 WS-100 WV-59 WVA104 106 B612 816 F84 91(9) 105 200 201A F-V1 A151 158 159(2) 162 168(3) 178 210 220 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-S90 AE220 DB34 35 36 DB-E30 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 SGT100 HDD600 CPW500 CPA100 SPS300 STR500 TRI20 DW260 650 5600 6600 G1700 2900 3110 7700 GA100(2) 110 SPF70 CHR100 STB1000 TIC10
Ответить с цитированием
  #5
Старый 25.05.2014, 14:52
victor_12 victor_12 вне форума   Автор этой темы
Форумчанин

Регистрация: 08.01.2010
Адрес: Boston, US
Сообщений: 703
Сказал(а) спасибо: 129
Поблагодарили 631 раз(а) в 266 сообщениях
5246 это 28k bph, Seiko в те времена 28к и 36к оба называла high beat
Ответить с цитированием
  #6
Старый 25.05.2014, 16:42
Аватар для Vlad106
Vlad106 Vlad106 вне форума
Форумчанин

Регистрация: 17.04.2008
Адрес: Украина, Киев
Сообщений: 4,597
Сказал(а) спасибо: 3,713
Поблагодарили 5,518 раз(а) в 1,464 сообщениях
потрясные часы, спасибо за обзор! По регулировочному винту - между ним и корпусом есть какой-нибудь пыльник-сальник?
Ответить с цитированием
  #7
Старый 25.05.2014, 16:54
Аватар для deathinjune
deathinjune deathinjune вне форума
Форумчанин

Регистрация: 23.06.2009
Адрес: Горки-10, МО
Сообщений: 10,830
Сказал(а) спасибо: 6,976
Поблагодарили 11,506 раз(а) в 6,172 сообщениях
Большое спасибо за фото!
Часы обалденные. Old school высочайшего качества. Носите в добром здравии, пусть долго радуют!
__________________
There is no bond that can unite the divided but love: all else is a curse.
Ответить с цитированием
  #8
Старый 25.05.2014, 17:07
Аватар для SleepWalker
SleepWalker SleepWalker вне форума
Форумчанин

Регистрация: 27.04.2011
Адрес: Россия Екатеринбург
Сообщений: 416
Сказал(а) спасибо: 88
Поблагодарили 320 раз(а) в 74 сообщениях
у этого калибра ручной завод есть?
Ответить с цитированием
  #9
Старый 25.05.2014, 17:11
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 11,273
Сказал(а) спасибо: 2,446
Поблагодарили 15,364 раз(а) в 5,697 сообщениях
есть конечно
просто он как у Ракеты 2209 сзади, со стороны циферблата
Ответить с цитированием
  #10
Старый 25.05.2014, 17:54
victor_12 victor_12 вне форума   Автор этой темы
Форумчанин

Регистрация: 08.01.2010
Адрес: Boston, US
Сообщений: 703
Сказал(а) спасибо: 129
Поблагодарили 631 раз(а) в 266 сообщениях
>По регулировочному винту - между ним и корпусом есть какой-нибудь пыльник-сальник?

То что видно на последней фотографии это не сам рег. винт, а винт- пробка, т.е. его надо сначала вывернуть, а под ним уже настоящий рег. винт меньшего диаметра, который двигает сам рычаг регулировки хода. Винт-пробка вообще был на герметике.
Ручной завод есть конечно, и секундная стрелка останавливается при переводе стрелок. Но основной режим автомат. Запас хода 42 часа.
Интересно что к моменту разработки этого механизма Seiko уже имела хороший опыт разработки механизмов 36k bph, но таки вернулась снова к 28k bph.
