расчет рабочей длины пендельфедера

как расчитать рабочую длину пендельфедера? поставил для теста новый пендельфедер, причем осевое расстояние крепления пф и маятника выдержал. но часы стали за 12 часов отставать на 10 минут. теперь думаю рабочую длину расчитать по пропорции. например рабочая длина старого пф 32мм длина между осями 62мм, если новый пф 30мм, то расстоянии между осями должно быть согласно пропорции 58 мм. тогда все должно быть правильно, на 4 мм короче, ход должен увеличиться. Правильно я думаю. Только как всегда, сначала сделал а потом подумал.
Ответить с цитированием
  #2
Старый 12.12.2012, 17:17
Аватар для Сергей Дмитриевич
Сергей Дмитриевич Сергей Дмитриевич вне форума
Moderator

Регистрация: 21.04.2010
Адрес: Беларусь г. Барановичи
Сообщений: 5,415
Сказал(а) спасибо: 322
Поблагодарили 2,864 раз(а) в 2,276 сообщениях
Рабочая длина пенделфедера обычно составляет - 10 - 20 мм.
А точность хода, после замены пенделфедера лучше регулировать положением линзы маятника.

С уважением.
С.Д.
Ответить с цитированием
Этот пользователь сказал Спасибо! Сергей Дмитриевич за это сообщение:
Evgeni (02.03.2018)
  #3
Старый 12.12.2012, 17:22
Аватар для clockclub
clockclub clockclub вне форума
Форумчанин

Регистрация: 11.11.2008
Адрес: Ростов на Дону
Сообщений: 1,369
Сказал(а) спасибо: 100
Поблагодарили 790 раз(а) в 484 сообщениях
Причина замены пенделя?
Часы со старым педельком имели точный ход ?
Ответить с цитированием
  #4
Старый 12.12.2012, 23:44
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 10,177
Сказал(а) спасибо: 2,166
Поблагодарили 13,319 раз(а) в 5,032 сообщениях
пендельфедер не должен быть слишком длинным (30мм), обычно около 10мм и меньше
при слишком длинном пендельфедере момент анкерной вилки во время импульса может создавать нежелательные колебания верхнего конца маятника (который вешается на пендельфедер)
и что это за расстояние между осями? может хоть простенький чертежик в Paint сделаете?
http://watch-wiki.org/index.php?titl...B8%D0%BA%D0%B0
Нажмите на изображение для увеличения
Название: подвес.jpg
Просмотров: 1236
Размер:	77.0 Кб
ID:	352602
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Dima343 за это сообщение:
kai ph (13.12.2012), Roman155 (16.10.2014)
  #5
Старый 13.12.2012, 03:43
goga68 goga68 вне форума   Автор этой темы
Новичок

Регистрация: 24.11.2012
Адрес: Германия
Сообщений: 52
Сказал(а) спасибо: 4
Поблагодарили 12 раз(а) в 10 сообщениях
Цитата:
Сообщение от clockclub Посмотреть сообщение
Причина замены пенделя?
Часы со старым педельком имели точный ход ?
ход был в течении 3-4 дней точный, потом останавливались. подвигаешь, опять ходили 3-4 дня. когда разбирал и смазывал ходили неделями не останавлтваясь, но случайно погнул пф, хотя на нем была уже риска. видимо загнул и расправил, что колебания стали гаситься. ПФ было уже 58 лет, болтался не как пружинка, а как ...
Ответить с цитированием
  #6
Старый 13.12.2012, 04:10
goga68 goga68 вне форума   Автор этой темы
Новичок

Регистрация: 24.11.2012
Адрес: Германия
Сообщений: 52
Сказал(а) спасибо: 4
Поблагодарили 12 раз(а) в 10 сообщениях
Цитата:
Сообщение от Dima343 Посмотреть сообщение
пендельфедер не должен быть слишком длинным (30мм), обычно около 10мм и меньше
при слишком длинном пендельфедере момент анкерной вилки во время импульса может создавать нежелательные колебания верхнего конца маятника (который вешается на пендельфедер)
и что это за расстояние между осями? может хоть простенький чертежик в Paint сделаете?

завтра померяю, сделаю фото и скажу точно.
Ответить с цитированием
  #7
Старый 16.12.2012, 04:31
goga68 goga68 вне форума   Автор этой темы
Новичок

Регистрация: 24.11.2012
Адрес: Германия
Сообщений: 52
Сказал(а) спасибо: 4
Поблагодарили 12 раз(а) в 10 сообщениях
исходная позиция была такова, часы 1954 года выпуска из ГДР.

пендельфедер был погнут



рабочая длина 20 мм, расстояние между осями 62 мм.

поскольку подобрать 100% идентичную пружину не удалось, прикупил для экспериментов несколько штук.

несмотря на описание продавца, все пружины кроме левой, самой маленькой, имеют толщину 0,09 мм, левая 0,05 мм. Теперь буду под нее все подстраивать.

сделал опытный образец, на фото справа, выдержал расстояние между осями 62 мм, но рабочая длина пружины около 22 мм.



часы за сутки отставали почти на два часа. Думал виновата длина пружин и всей конструкции. Но сегодня померил, наверное дело в толщине, наверное нужно утяжелять линзу маятника. Это была первая мысль.

Но раз уж начал заниматься с часами, то решил изготовить новый поводок для анкерной вилки. На старом щель оказалась слишком широкой, в 1,5 раза шире удлинителя ПФ.



причем уже успел сделать новую втулку для посадки на анкерную ось. Вот так всегда, руки опережают ход мыслей. Но это моя первая работа с часами, мне простительно. Хотя между делом разобрал, почистил и смазал такого же типа часы тестя.

Новый поводок, и будет новая конструкция крепление удлинителя ПФ





Линца маятника оказалась из стекла и немного повреждена, ось болтается свободно, что тоже гасит колебания



Теперь нужно все рассчитать, короткую пружину, удлинитель и возможно новый вес маятника. Линза как таковая мне не к чему, возможно сделаю полый цилиндр из тяжелого материала.

Советам буду рад, пожалуйста подсказывайте.
Миниатюры
Нажмите на изображение для увеличения
Название: sam_1465_1.jpg
Просмотров: 3540
Размер:	215.4 Кб
ID:	354256   Нажмите на изображение для увеличения
Название: sam_1469_1.jpg
Просмотров: 3668
Размер:	169.5 Кб
ID:	354257   Нажмите на изображение для увеличения
Название: sam_1466_1.jpg
Просмотров: 2674
Размер:	155.1 Кб
ID:	354261   Нажмите на изображение для увеличения
Название: sam_1463_1.jpg
Просмотров: 2636
Размер:	187.3 Кб
ID:	354262   Нажмите на изображение для увеличения
Название: sam_1467_1.jpg
Просмотров: 2655
Размер:	195.4 Кб
ID:	354263   Нажмите на изображение для увеличения
Название: sam_1468_1.jpg
Просмотров: 2851
Размер:	154.1 Кб
ID:	354264
Ответить с цитированием
  #8
Старый 16.12.2012, 19:12
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 10,177
Сказал(а) спасибо: 2,166
Поблагодарили 13,319 раз(а) в 5,032 сообщениях
интересный механизм, можно больше его фото? колеса без спиц?

думаю, если вы смогли сделать новое водило маятника, то сможете сделать и новую оправку для пендельфедера, чтобы сделать рабочую длину пружины 20мм, хотя я думаю, и 22 будет работать

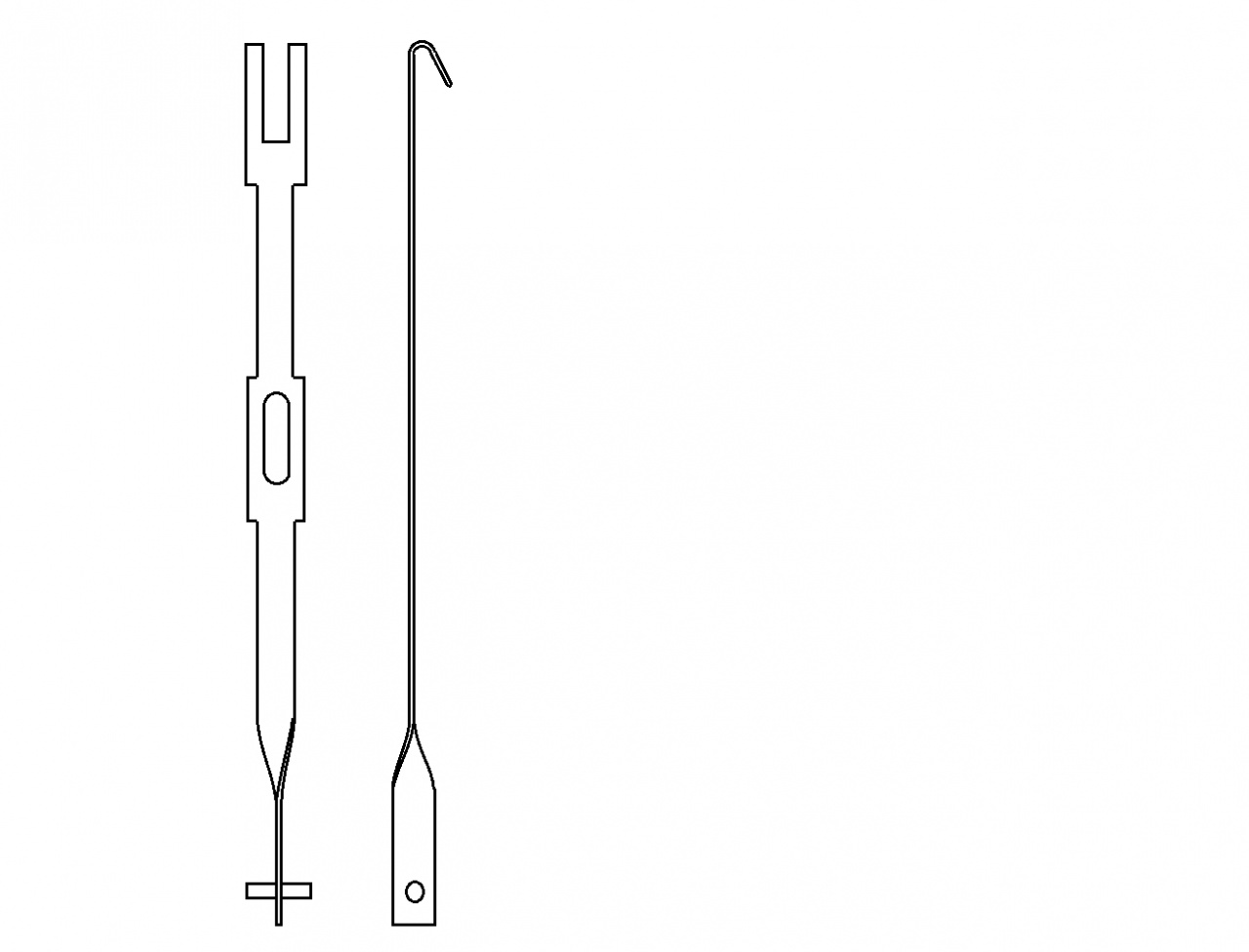

удлинитель я бы сделал так:
Нажмите на изображение для увеличения
Название: gjldtc 2.jpg
Просмотров: 551
Размер:	79.5 Кб
ID:	354523
Ответить с цитированием
  #9
Старый 16.12.2012, 19:45
goga68 goga68 вне форума   Автор этой темы
Новичок

Регистрация: 24.11.2012
Адрес: Германия
Сообщений: 52
Сказал(а) спасибо: 4
Поблагодарили 12 раз(а) в 10 сообщениях
Цитата:
Сообщение от Dima343 Посмотреть сообщение
интересный механизм, можно больше его фото? колеса без спиц?

думаю, если вы смогли сделать новое водило маятника, то сможете сделать и новую оправку для пендельфедера, чтобы сделать рабочую длину пружины 20мм, хотя я думаю, и 22 будет работать

удлинитель я бы сделал так:
Вложение 354523
я в принципе так и планирую. только какой это должно быть длины? ПФ примерно 15 мм раб. длины. как мне временно прикрепить линзу, чтоб примерно прикинуть длину?

Колеса со спицами я и не встречал. у меня сейчас их 4 штуки. 1 от хермле, эти от VEB Sonneberg, безымянные от тестя и одни от кинингера. Про часы безымянные, если у кого есть, то я делаю вывод что скорее производства ГДР. ФРГовцы везде лепили свои клейма.
Ответить с цитированием
  #10
Старый 16.12.2012, 20:15
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 10,177
Сказал(а) спасибо: 2,166
Поблагодарили 13,319 раз(а) в 5,032 сообщениях
я подумал, раз нет цели сохранить полную аутентичность маятника, то зачем повторять сложную сочлененную конструкцию?
я бы сделал, как на французских каминниках: линза - латунный цилиндр, сквозь нее проходить круглый стержень маятника, на конце - резьба (нарезать плашкой), длину стержня сразу взять с запасом, и путем наблюдения за ходом, постепенно отрезать лишнее
но водило маятника опять нужно переделать под вилочку
Нажмите на изображение для увеличения
Название: подвес2.png
Просмотров: 404
Размер:	19.8 Кб
ID:	354532
Ответить с цитированием
Этот пользователь сказал Спасибо! Dima343 за это сообщение:
goga68 (16.12.2012)
