Неправильный ход шагового двигателя на кварцевых часах ОЧЗ.

[krasavchik]

В общем ерунда какая то с этим механизмом.Пять дней часы ходили минута в минуту,а сегодня вдруг стали резко отставать.С утра до четырёх дня отстали на час.Я все таки грешу на микросхему.Снял видео работы часов.Подскажите,как выложить...

[Sashun]

Сообщение от krasavchik

Пять дней часы ходили минута в минуту,а сегодня вдруг стали резко отставать.С утра до четырёх дня отстали на час.Я все таки грешу на микросхему.

Чудес - не бывает. Проверить батарейку, все контакты и все пайки на плате (лучше сразу пропаять все выводы - бывает, что окисляются внутри пайки). Перепомойте, пересмажьте и переберите еще раз колесную систему с тщательным осмотром хорошей лупой зубцов первых 4-х колес - должно помочь.
У меня несколько таких часов - так они или ходят или не ходят, а чтоб отставали настолько, такого в таких часах не было.

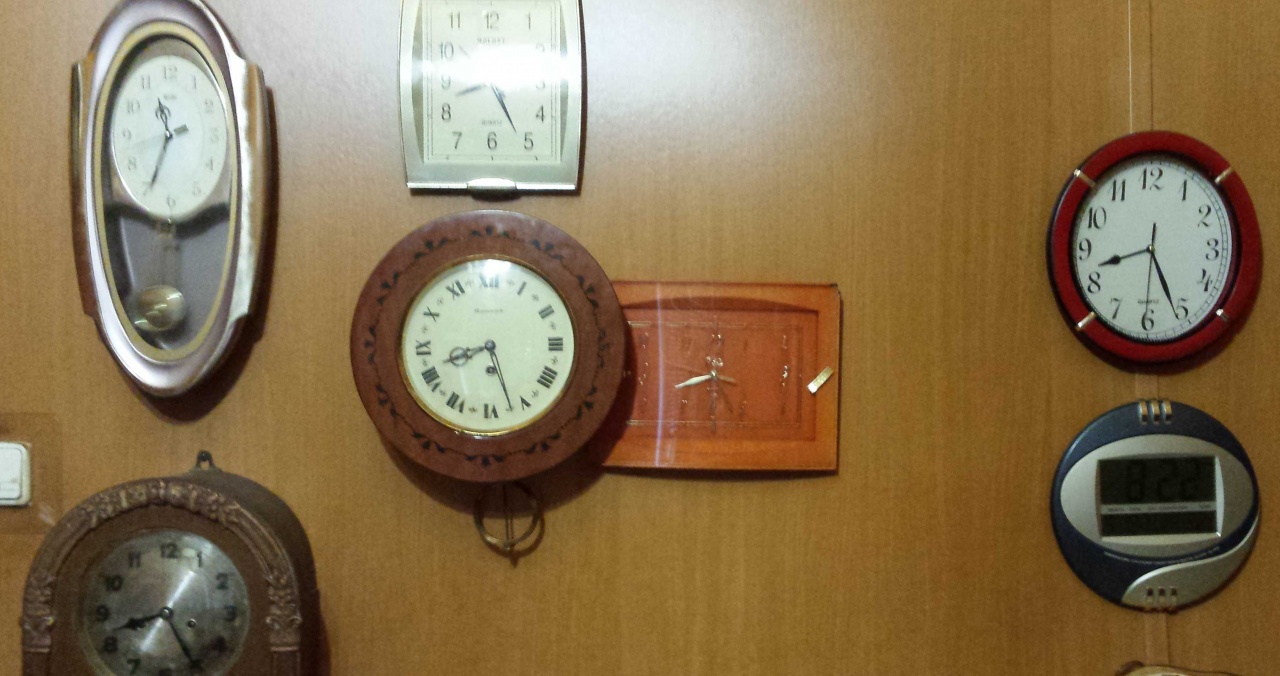

А вот в китайских настенных кварцевых иногда 1-баксовый механизм (с новой батарейкой) разок в неделю-две останавливается на несколько часов, а потом сам-по себе снова начинает точно ходить - перебрать (верхние левые "Ajanta") руки не доходят .

[krasavchik]

Всем добрый вечер!
Часы отремонтированы,в течении недели ходят минута в минуту.

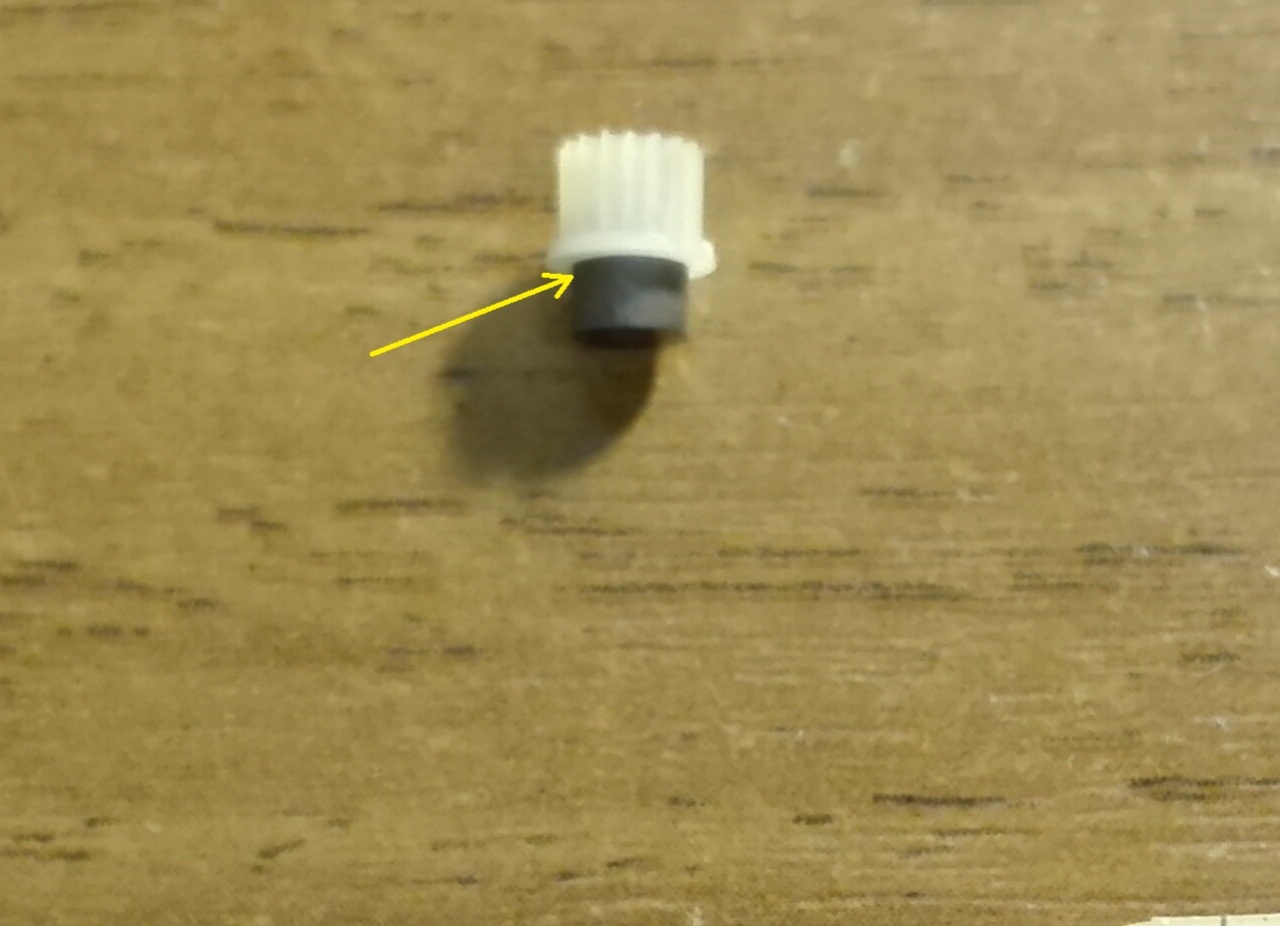

Проблема заключалась в роторе шагового двигателя:Магнит периодически прокручивался вокруг оси шестерёнки ротора.(Поправьте,если неправильно излагаю)Капелька суперклея "Момент" решила вопрос.
Большое спасибо всем,кто оказался неравнодушным к данной проблеме.
С уважением,Виталий.

[krasavchik]

Всем добрый вечер!
Вопрос следующего характера: Насколько эффективна регулировка точности хода переменным конденсатором?
Часы за пару дней отстают примерно на 1-2 минуты.Замена кварца не помогла.Регулировка конденсатором тоже.

[Sashun]

Сообщение от krasavchik

Магнит периодически прокручивался вокруг оси шестерёнки ротора

Это - довольно частая неисправность в 1-баксовых кварцевых квадратных механизмах. Обычно наблюдается трещина в обечайке кольцевого магнита.

Сообщение от krasavchik

Насколько эффективна регулировка точности хода переменным конденсатором?

По моему опыту регулировка хода переменным конденсатором весьма эффективна и составляет около +/- 10 минут в сутки. Проверьте его пайку к плате и, если она в порядке, то после профилактической пропайки, попробуйте повернуть движок конденсатора на б0ольший угол.

[nevenbekriev]

Сообщение от Sashun

... По моему опыту регулировка хода переменным конденсатором весьма эффективна и составляет около +/- 10 минут в сутки. Проверьте его пайку к плате и, если она в порядке, то после профилактической пропайки, попробуйте повернуть движок конденсатора на б0ольший угол.

Позвольте с етим не согласится...
В не-советских часов тример-конденсатор обычно просто подсоединен паралельно кварцовому резонатору. Емкость обычно изменяется в пределах 2-8 пФ, и ето отражается на суточной ход в пределах 10-20 сек. Нужно отметить, что добавление емкости к кварцу всегда ведет к замедлению часов. Поетому конденсатором можно отрегулировать только часы, которые спешат. Если убрать конденсатор и часы все таки отстают, значит нужен другой кварц... Еще когда добавленная к кварцу емкость больше чем 10-15 пФ, ето приводит к остановку осциляций, так что в принципе замедление на больше чем 30 сек/сутки практически невозможно или нежелательно, как работа часов будет неуверенной. Еще, чем больше емкость, тем больше ее нестабильность от температуры, давления и т.д. сказывается как нестабильность хода часов от етих условий.
В советских часов обычно тример-конденсатор связан немножко по другому, участвует в обратной связи вместе с другими елементами, и из за етого его емкость обычно больше - примерно 25-30 пФ. Но ето не сказывается как большего измемение суточного хода - оно тоже не больше чем 30 сек.

[4MASTER]

У меня есть старая сетевая электроника , там так же присутствует пара кварц и переменник . Так мои часы по немногу спешат , проводил всякие манипуляции пытаясь это исправить..... Замена кварца ни к чему не приводила а подстроичник работает только что бы кварцевыи резонатор работал корректно ! Если его крутить микросхема срываетса и выдает беспорядочные импульсы.

[dmvt1]

Подстроечник позволяет подстраивать ход в пределах +/- 10-15 сек. в сутки. Если часы спешат на 1-2 мин. в сутки, то это следствие деградации кварцевого резонатора. Не редкость для советских кварцев 80-х годов. На современных кварцах подстроечника может и не быть, а точность хода выставляется на заводе программно. На наручных так уже делается давно, на квадратных пластиковых машинках на всех приличных так тоже делается давно. Подстроечник есть только на самых дешевых и то не на всех.
