Ламповые часы Электроника.

[STAS K]

Сообщение от VGA240x320

Вот схема
Вложение 1942905
Судя по ней:
1. Регулировка частоты генератора
3. Это кварц и темно-серая прокладка под ним.
При работе только от батарейки не будут светится индикаторы

Кое-что уже нашел, в том числе и инструкцию. К сожалению на фотографиях подобных плат не увидел где должен был быть мелкий оранжевый конденсатор.

[VGA240x320]

Сообщение от STAS K

где должен был быть мелкий оранжевый конденсатор

Скорее всего тут

[STAS K]

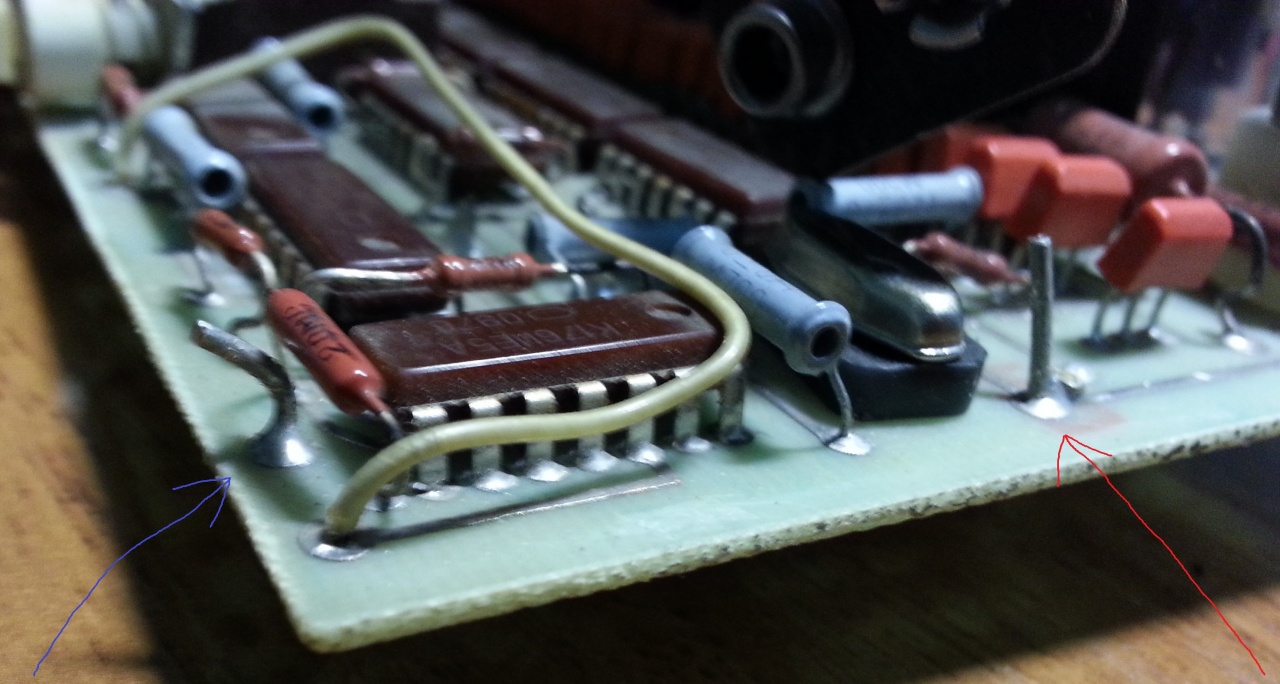

Да вроде негде там у меня размещать. Вот на фотке видно штырек странный чуть подальше, красной стрелкой, на второй фотке он же и недалеко еще один похожий, синей стрелкой. Предполагаю что между ними был проводок с этим конденсатором. Попробую завтра схему поразбирать, хотя я в них не очень, вспомню молодость. )

------- ДОБАВЛЕНО ЧЕРЕЗ 11 МИН --------

Стоп! Сейчас глянул схему, которую Вы выложили, там провод от 220, одна жила идет через резистор, какой, на схеме не указано, и далее между обеими жилами сидит конденсатор С4, похоже это он и есть! На картинке изобразил схематично. Видимо его и отломили с проводом. Поправьте, если где ошибся, это не мой профиль все же. Но смущают те 2 штырька. Зачем они?

[harris1969]

Штырьки больше похожи на контрольные точки,сделаны для удобства измерений.
Для установки конденсатора ничего не стоило подвести дорожку до нужного места
на плате.

[STAS K]

Сообщение от harris1969

Штырьки больше похожи на контрольные точки,сделаны для удобства измерений.
Для установки конденсатора ничего не стоило подвести дорожку до нужного места
на плате.

Тоже так подумал, но с такими огромными открытыми дорожками и контрольные точки...
Посмотрел еще схему, похоже R это не резистор, а предохранитель Пр. На один контакт предохранителя провод идет от пустого места, где я полагаю, был припаян один из проводков 220, второй провод идет от предохранителя в плату и все. Ни дорожек, ничего. Странно. Завтра буду разбираться подробно.

[Avgustinka]

Может, лучше купить? Они не очень дорогие )

Хотя соглашусь, сделать своими руками, это круто, в этом есть некий шарм! Особенно когда всё получается )))

у меня просто руки из ног, поэтому такие часы своими руками - это просто для меня неразрешимая задача
