Гири к напольным часам

[aleks1960]

Сообщение от Сергей Дмитриевич

Сверлить свинец?

Занятие не для слабонервных.

Свинец нормально сверлится на малых оборотах (ручной дрелью например).

Миша, с двух сторон от сломанной шпильки засверлить отверстия ~ мм 4 диаметром и на глубину мм 10-15 , далее сначала сделать "рогатку", в центр новую шпильку с резьбой, по бокам просто припаять ещё две шпильки и вставить эту рогатку в отверстия в гире на эпоксидку (лучше с цементом), будет прочнее чем було

Есть много способов удаления шпильки: ток, сварочный аппарат, кислоты , лазер - но надо ли ?

------- ДОБАВЛЕНО ЧЕРЕЗ 15 МИН --------

Ну и чтобы не быть голословным - просверлил шуруповертом на второй скорости, за пять секунд

[arhistratig]

Спасибо всем за подсказки но, тут вылезла новая проблема. Резьба какая то не стандартная не 4 не 5 какая то промежуточная, дюймовая? И где такую лерку взять? Толщина штыря 4 с небольшим.

[Krysin]

Розчистите от свинца место облома старой шпильки и нарежте на ней резьбу на 4 и на отломаном куске резьбы со стороны отлома тоже нарежьте тезьбу на 4 . Дальше возьмите или сделайте широкую гайку ( муфту) с резьбой на 4 и соедините два сломаных куска шпильки .
Удачи. С уважением, Александр.

[arhistratig]

Сообщение от Krysin

Розчистите от свинца место облома старой шпильки и нарежте на ней резьбу на 4 и на отломаном куске резьбы со стороны отлома тоже нарежьте тезьбу на 4 . Дальше возьмите или сделайте широкую гайку ( муфту) с резьбой на 4 и соедините два сломаных куска шпильки .
Удачи. С уважением, Александр.

Спасибо, но не получится. Обломок маленький (1см), и я его уже куда то забросил т.к. ничего с ним уже не сделаешь. Надо менять всю шпильку. Возьму образец, токарю покажу, может он как то сможет нарезать такую резьбу на станке. И ладно бы нижний сломался, который только чашку держит, сломан верхний на котором весь груз будет висеть, тут надо капитально делать, что бы гиря не упала.

[aleks1960]

Метрическая резьба и на 4.5 мм существует, но здесь скорее всего дюймовая.
Не могу сходу сказать, отличается ли наши ГОСТы от немецких.
Замерь диаметр и количество ниток на сантиметр длины.
Это можно сделать на другом конце этой гири, и сравнить с обоими резьбами на второй гире.
И Миша , не спеши резать гирю, на мой взгляд это не верное решение.

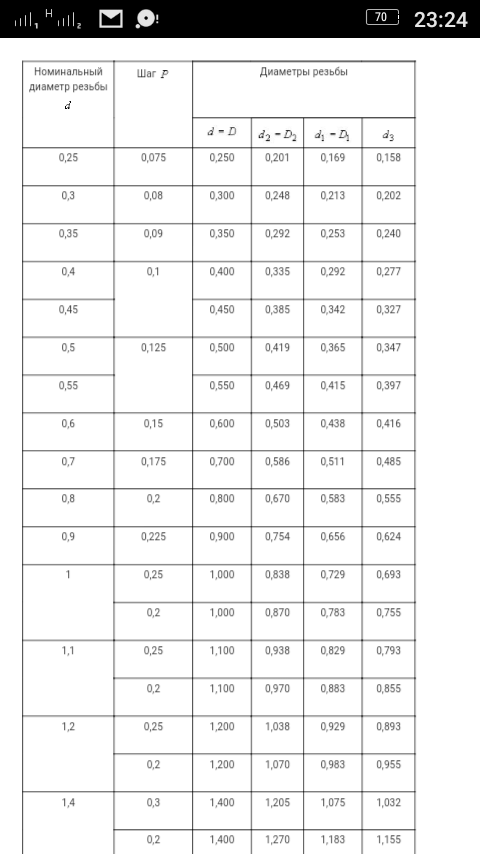

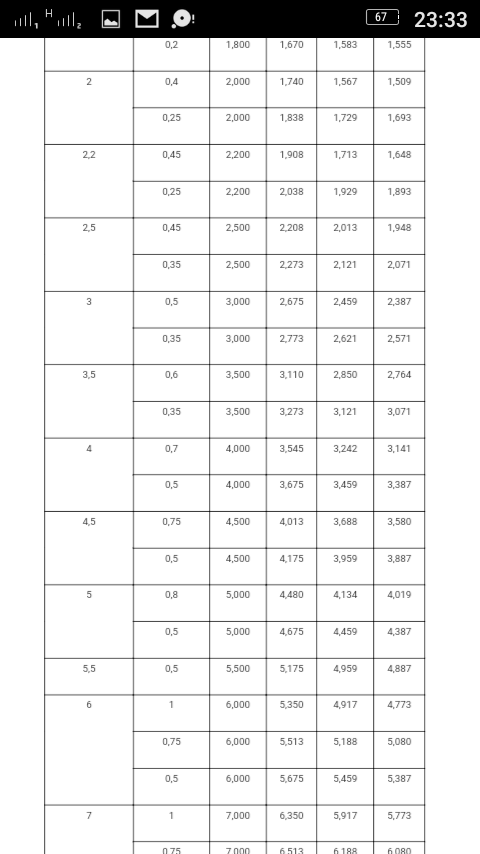

Вот советские ГОСТы на метрическую и дюймовую резьбу.

[aleks1960]

По хорошему нужна резьбовая (немецкая) доска, несколько форумчан хвалились такими

[IGOR55]

Сообщение от aleks1960

По хорошему нужна резьбовая (немецкая) доска, несколько форумчан хвалились такими

По-моему, такие штуки для развальцовки концов трубок или для изготовления заклепок

[arhistratig]

Сообщение от aleks1960

Метрическая резьба и на 4.5 мм существует, но здесь скорее всего дюймовая.
Не могу сходу сказать, отличается ли наши ГОСТы от немецких.
Замерь диаметр и количество ниток на сантиметр длины.
Это можно сделать на другом конце этой гири, и сравнить с обоими резьбами на второй гире.
И Миша , не спеши резать гирю, на мой взгляд это не верное решение.
Вот советские ГОСТы на метрическую и дюймовую резьбу.

Спасибо, Саша. Гирю пока не трогаю. Завтра токарь выйдет, ему покажу. Сегодня у него выходной был. Он должен определить.

[arhistratig]

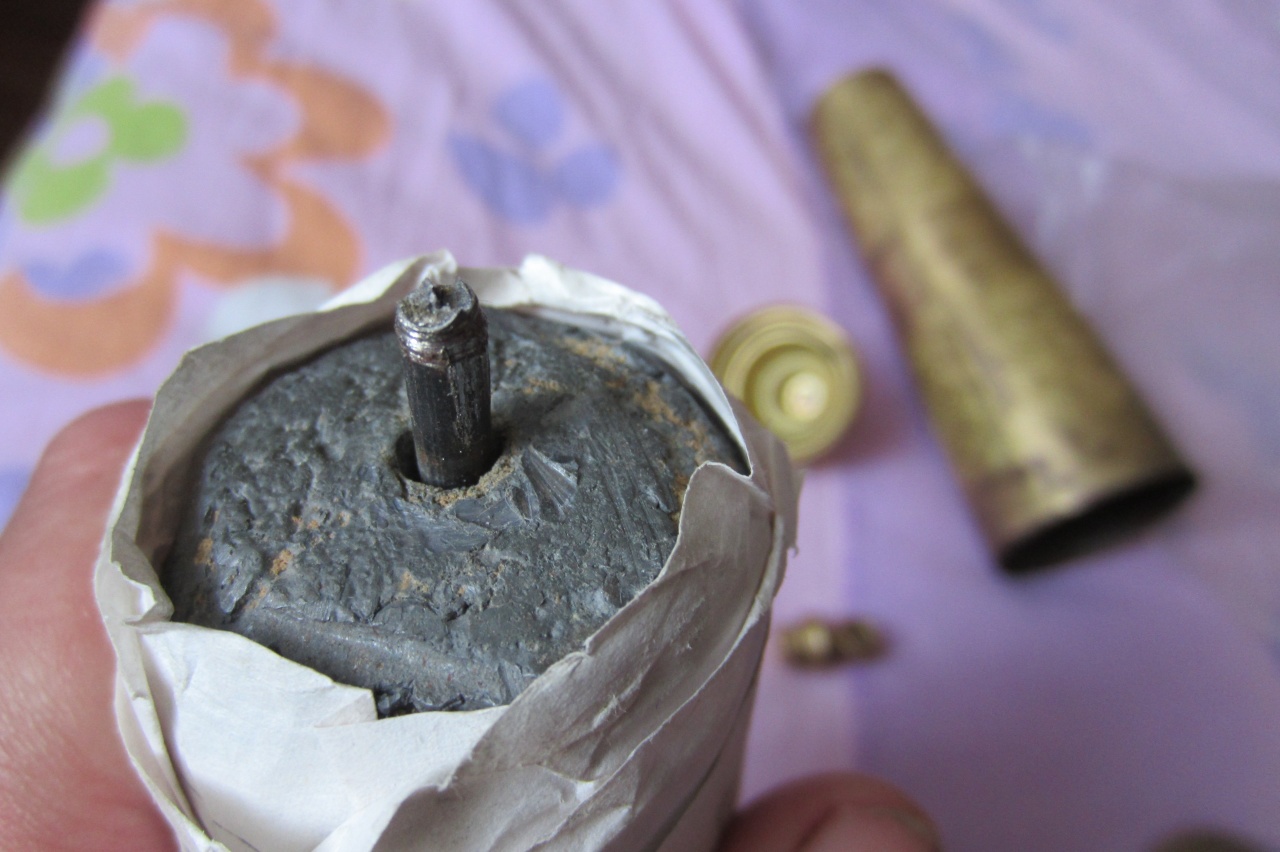

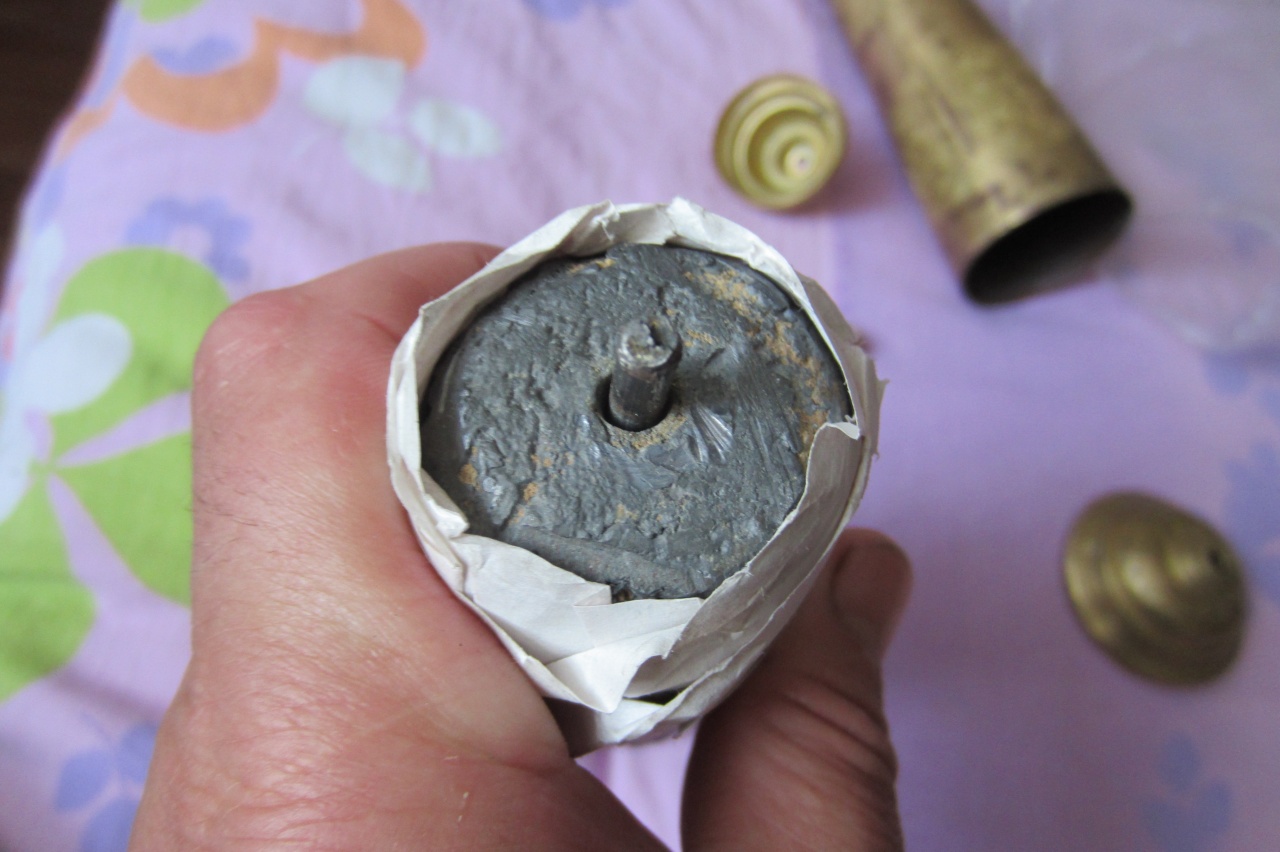

Да, вы уж меня извините, дурака, сразу не дал фото трагедии. Вот что имеем. Облом произошёл в конце резьбы а не у гири, при чём на сломе видно, что свежий слом только на половину, т.е. трещина видно уже была там, торчок остался, но его не хватает, он чуть только показывается из отверстия колпака. А если стержень попробовать выбить?
На счёт толщины, да, колпаки тонкие а вот сама гильза довольно толстенькая, рисунок только с внешней стороны, изнутри гильза гладкая.
Ещё вопрос будет такой, правильно ли они сейчас собраны? Может должны висеть наоборот тонким концом вниз?

[kiparis511]

Миша,привет.На обломке чуть резьбы осталось?По моему нитка или две? Попробуй вытащить сержень,если вынешь,разверни его на 180 градусов(обломком вниз) накрути нижнюю гайку и пропаяй оловом,далее в стержне сверли отверстие и ставь шпильку ф3мм-более чем L-4мм для того чтобы свинец лёг на шпильку(шпильку нужно утопить в свинец иначе даст +3мм вверх),а не на нижнюю гайку.Вот наверное будет подходящий вариант.
