Ламповые часы Электроника.

[mishinmaster]

Про электролиты скажу так же - поменять на современные и накрыть старыми стаканами. Запустил свои, выставил часоту опорника 32768 Гц, пришлось менять конденсаторы в обвязке кварца. Двое суток - полет нормальный, секунда в секунду! Правда, у меня оформление не в дереве, а в пластмассе. Где бы раздобыть новые ИВ-шки...

[STAS K]

Сообщение от mishinmaster

Про электролиты скажу так же - поменять на современные и накрыть старыми стаканами. Запустил свои, выставил часоту опорника 32768 Гц, пришлось менять конденсаторы в обвязке кварца. Двое суток - полет нормальный, секунда в секунду! Правда, у меня оформление не в дереве, а в пластмассе. Где бы раздобыть новые ИВ-шки...

У нас ИВ-12 продаются по 100 рублей, сразу нашел по объявлению. Пишут что новые.

[mishinmaster]

У нас такая же цена, в гривнах. 200грн/400 руб за комплект жалко. Просто, вряд ли часы будут эксплуатироваться постоянно, жена категорически против этого "ужаса дореволюционного". Сделал, настроил, походят чуть и в кладовку.

[Vasiliy K]

А моей жене нравится. Ночью очень удобно.

[radii]

Можно заказать конструктор китайский . Цифры светятся лучше , на современных , забыл как называются ,( яркие светодиоды ) и не дорого , блок питания на 5 вольт нужен .И термометр , и будильник

Вот такой

http://https://img.mysku-st.ru/uploa.../17/29da3c.jpg

[Vasiliy K]

Можно и китайские кварцевые стрелочные на стену повесить. Рублей за 400. Но большинство пользователей "интерьерной" ветки форума лёгких путей не ищут.

[STAS K]

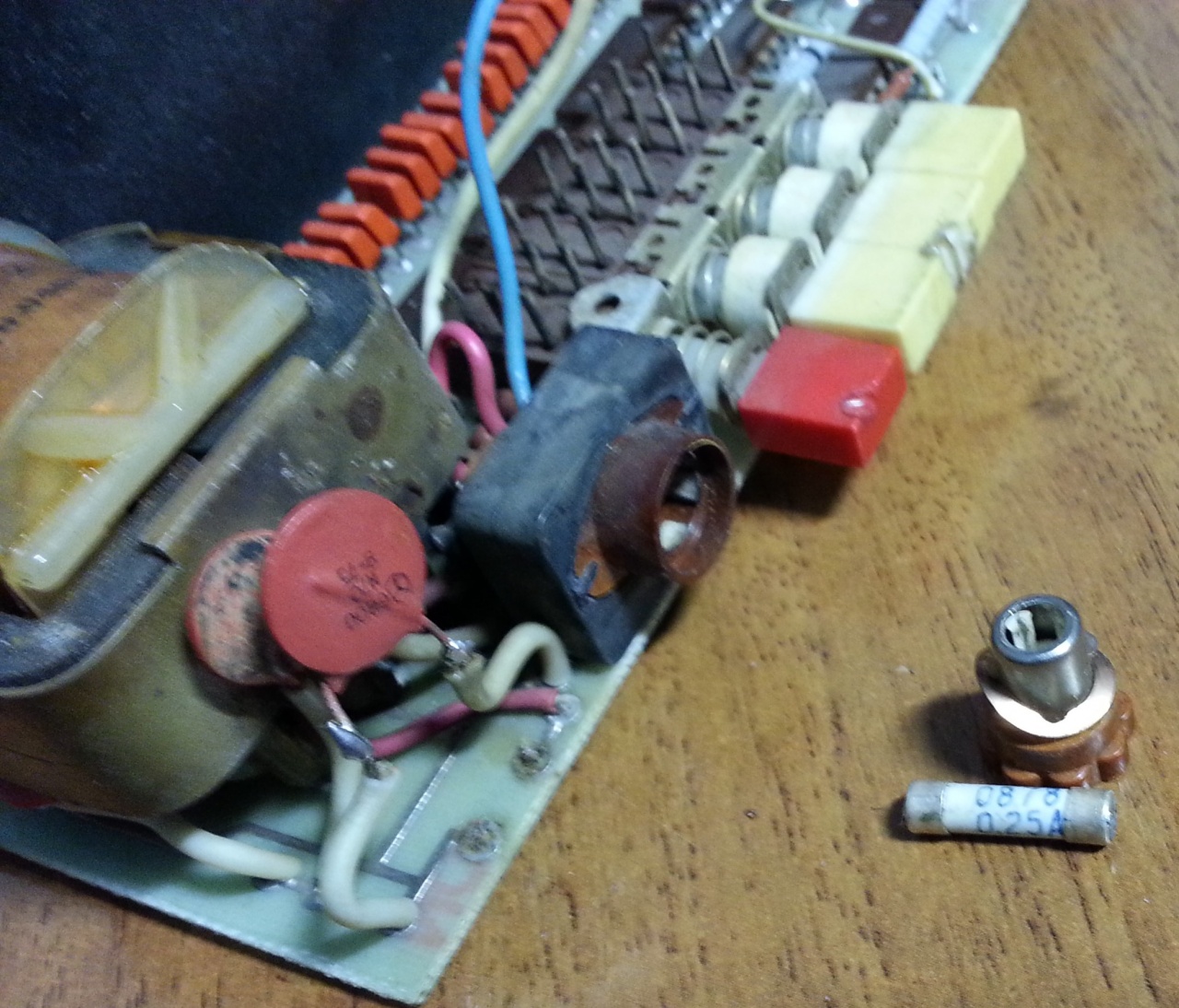

Итак, добрался до часов, разобрал. Внутри вроде все в оригинале, ничего не разбиралось даже. Все пломбы как будто на месте. В связи с этим первая проблемка - стеклышко с рамкой припаяно к корпусу, не очень практичное решение, хотел разобрать все полностью для реставрации, но теперь жалко ломать, придется полировать так, в сборе. Еще задняя крышка подплавлена, но это ерунда, в крайнем случае, думаю, можно найти за копейки такую же целую. Предохранитель не могу вытащить почему-то. Крутил его туда-сюда (чуть поддается, но не более), шевелил, но без фанатизма. Как его вытащить?

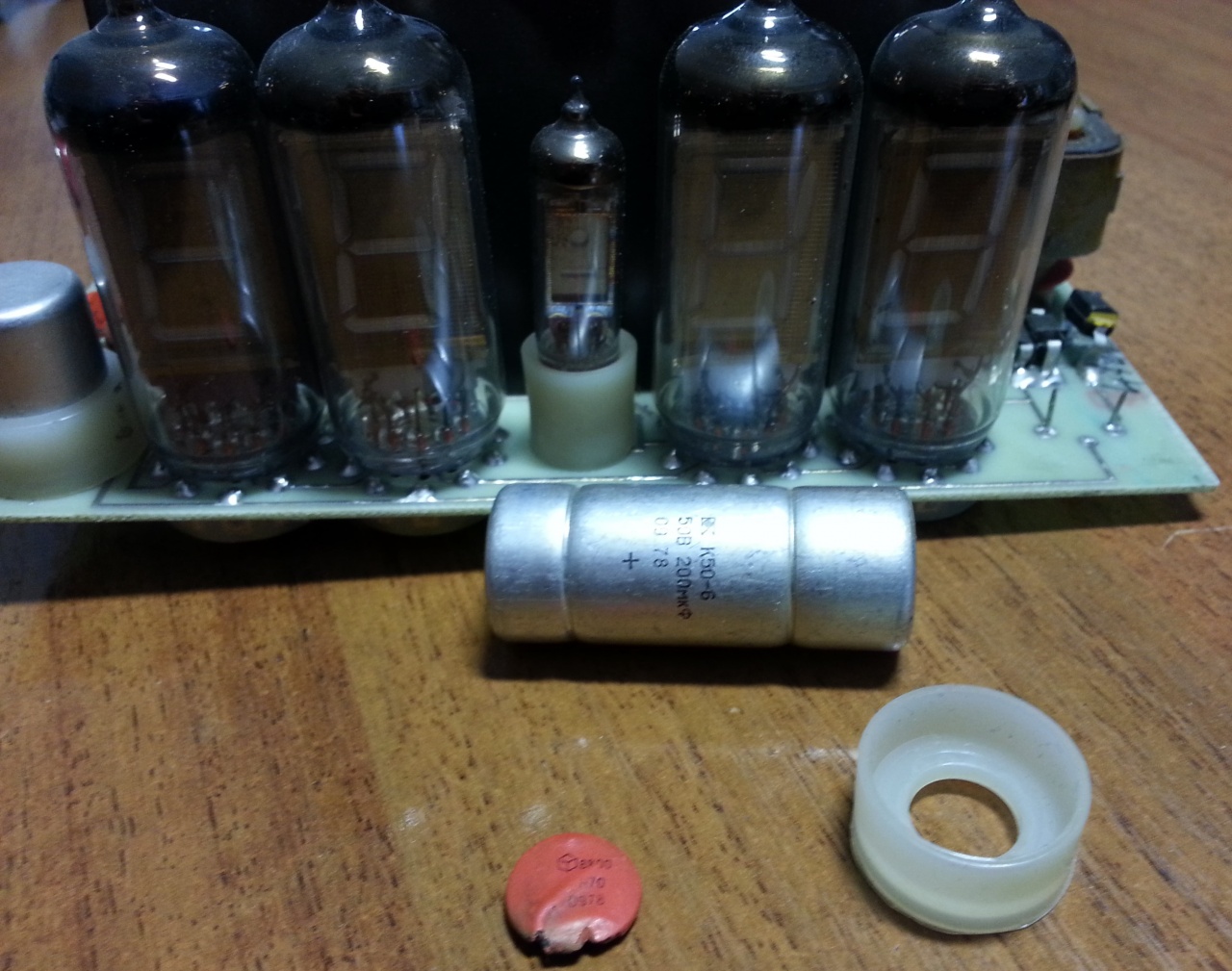

Внутри болтался большой конденсатор, отвалился от ножек своих, так же маленький оранжевый, дисковый, пока не могу найти откуда он. Шнур отсутствует, удалили с корнем. Полагаю, когда конденсатор отвалился - удалили шнур, поставили батарейку и часы работали только от нее.
Вопросы:

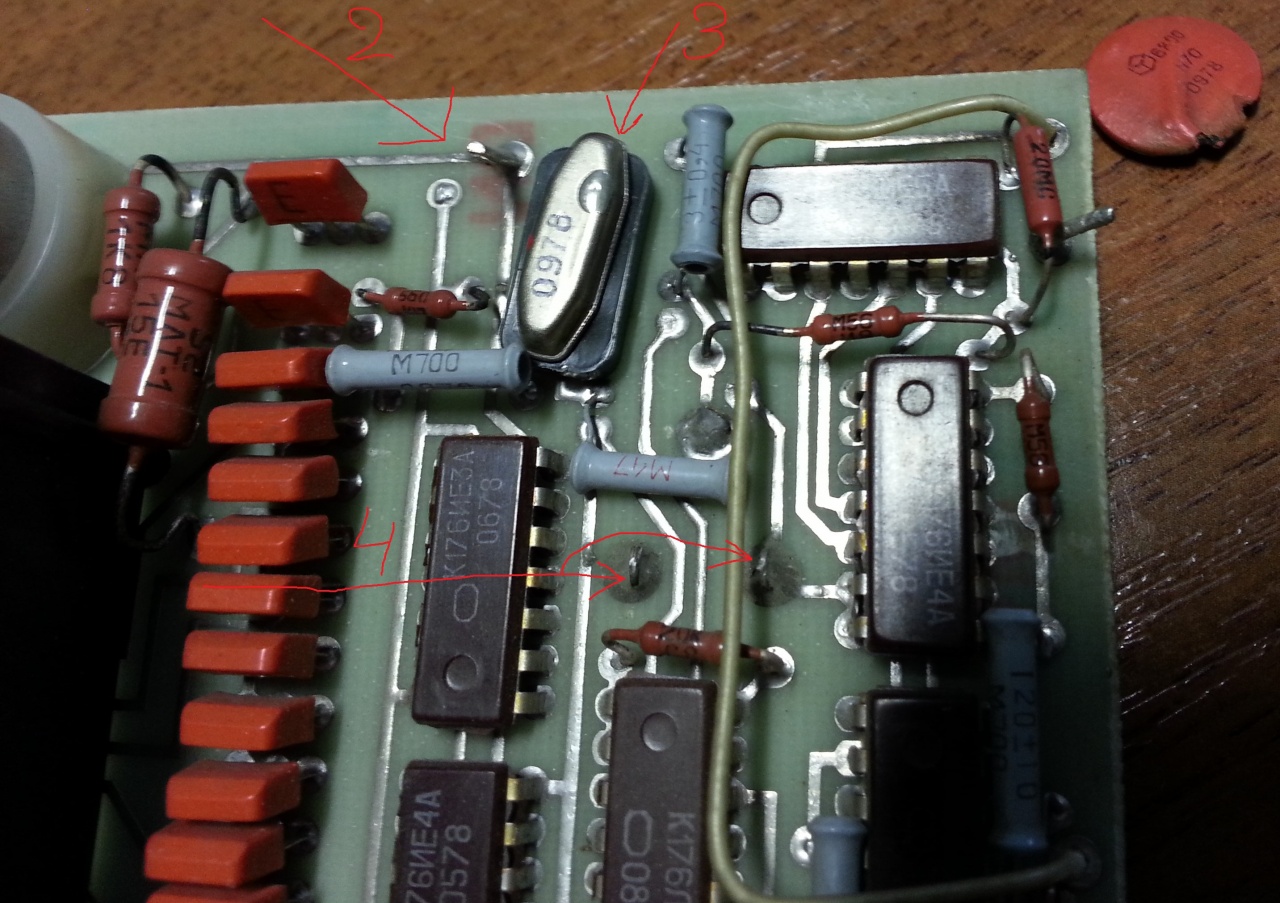

Под номером 1 на фото регулировка точности часов или яркости подсветки?
Под номером 2 что за штырь и рядом контакт? Не от мелкого конденсатора ли?
Что за хрень под номером 3? Темно-серая хрень немного болтается туда-сюда.
Контакты под номером 4 просто держат регулятор 1 на плате и заодно заземляют или еще что-то там должно быть?

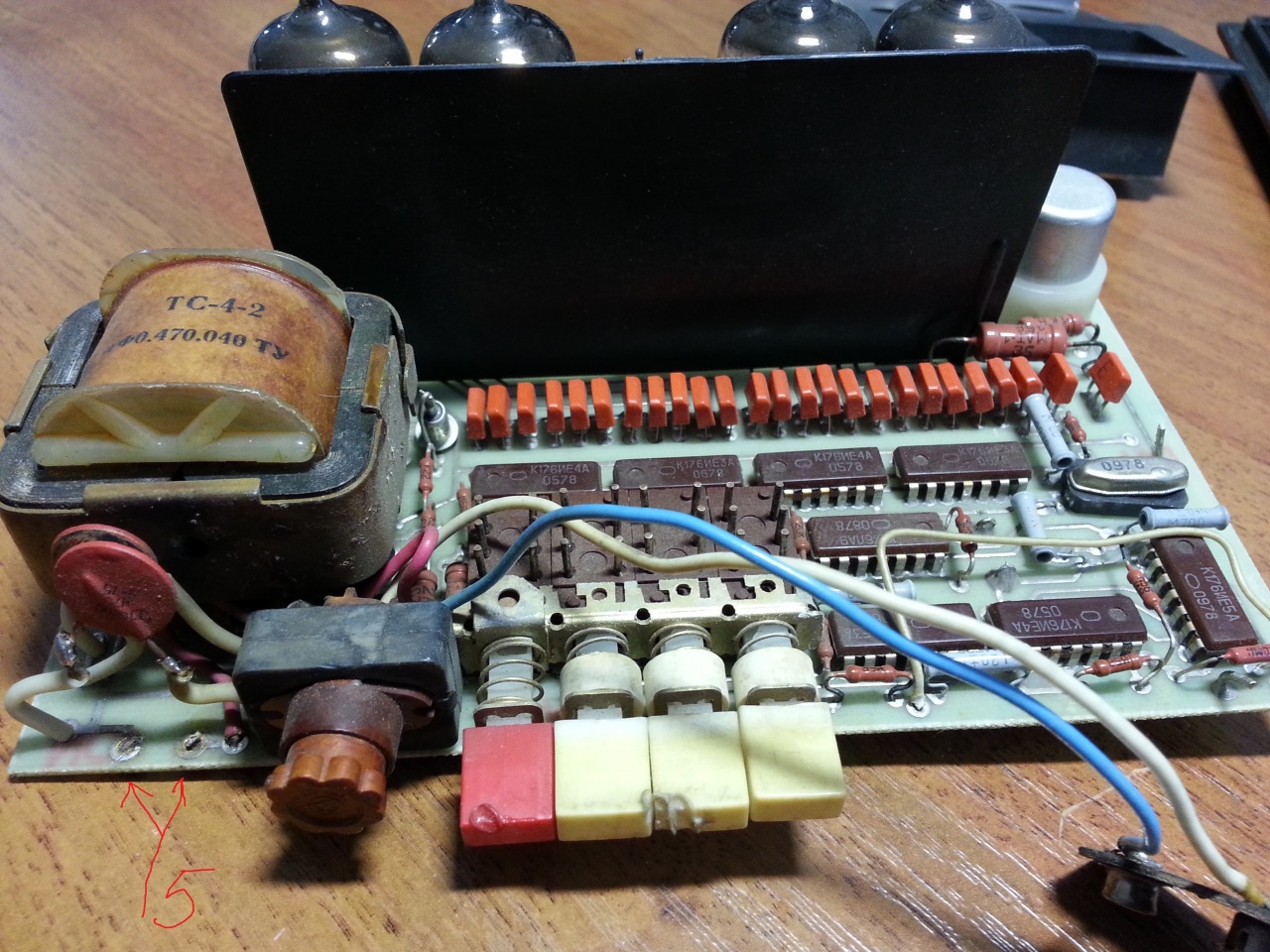

Контакты под номером 5 это для сетевого шнура 220?
Пока вроде все.

[Vasiliy K]

Предохранитель нужно нажать, в нажатом положении повернуть против часовой стрелки до упора (градусов на 90), потом он сам начнёт вылезать. Там крепление типа "байонет с замком".

[STAS K]

Сообщение от Vasiliy K

Предохранитель нужно нажать, в нажатом положении повернуть против часовой стрелки до упора (градусов на 90), потом он сам начнёт вылезать. Там крепление типа "байонет с замком".

Точно! Спасибо! Предохранитель целый, выглядит хорошо, прозванивается тестером. Вставил обратно.
Жду советов по другим вопросам. )

[VGA240x320]

Вот схема

Судя по ней:
1. Регулировка частоты генератора
3. Это кварц и темно-серая прокладка под ним.
При работе только от батарейки не будут светится индикаторы
Вот тут можно почитать
http://www.petrofflab.ru/p/902.html
Да и вообще в инете много инфы про эти часы.
