Неправильный ход шагового двигателя на кварцевых часах ОЧЗ.

[siealex]

Эта пластина создает асимметрию магнитного поля и как-бы немного смещает ротор из положения равновесия

Обычно эта пластина ставит ротор под 45* к оси катушки.

Во многих ШД этой пластины нет, но форма статора асимметрична.

Это характерно для современных китайских механизмов, там переворот статора даёт обратное направление вращения.

[krasavchik]

Действительно,всё дело было именно в этой пластине.После перестановки двигатель заработал в нужном направлении.
Честно говоря не думал,что от направления этой пластины может зависеть направление движения двигателя.
Огромное всем спасибо за помощь!
С уважением ко всем,Виталий

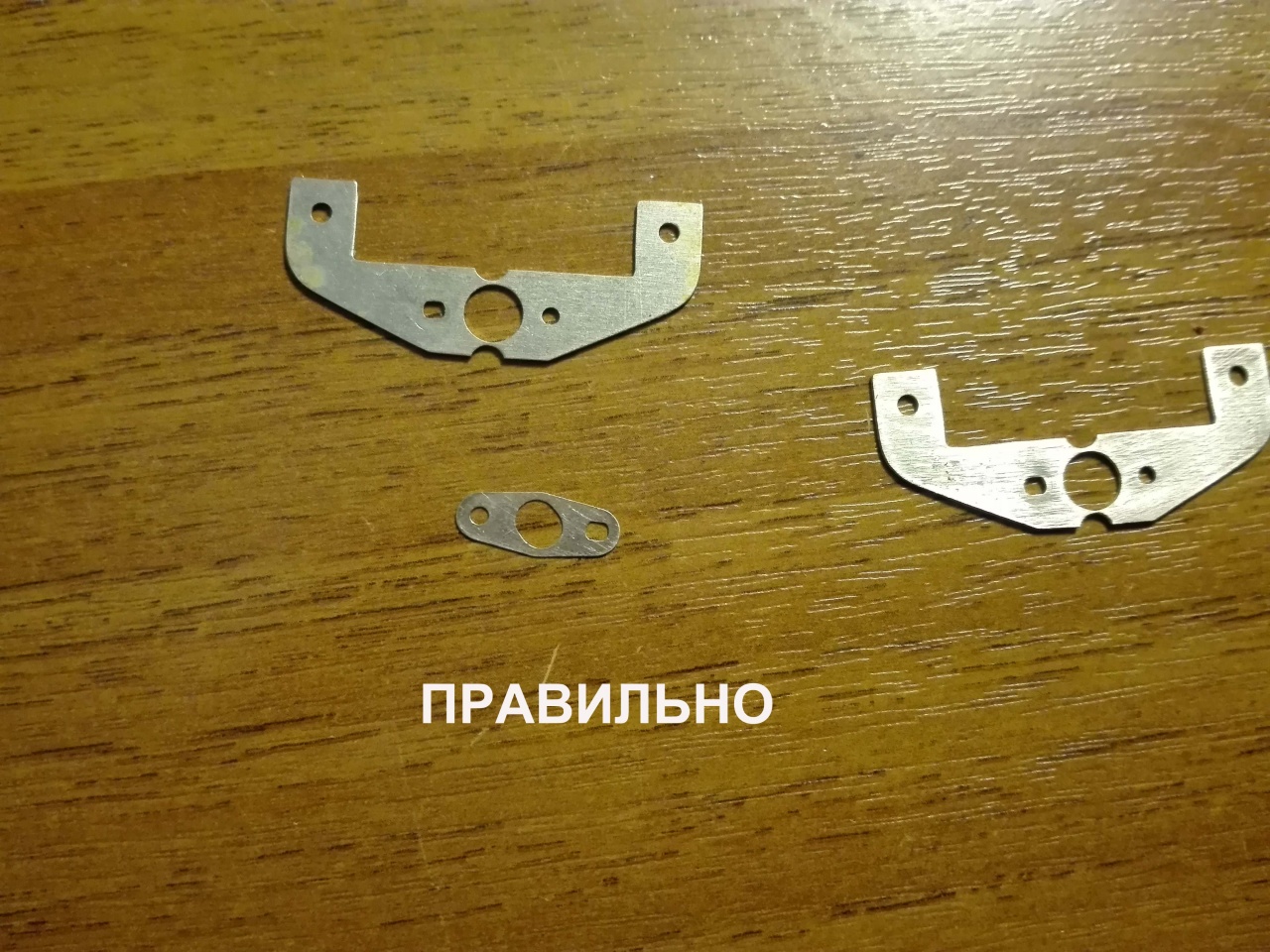

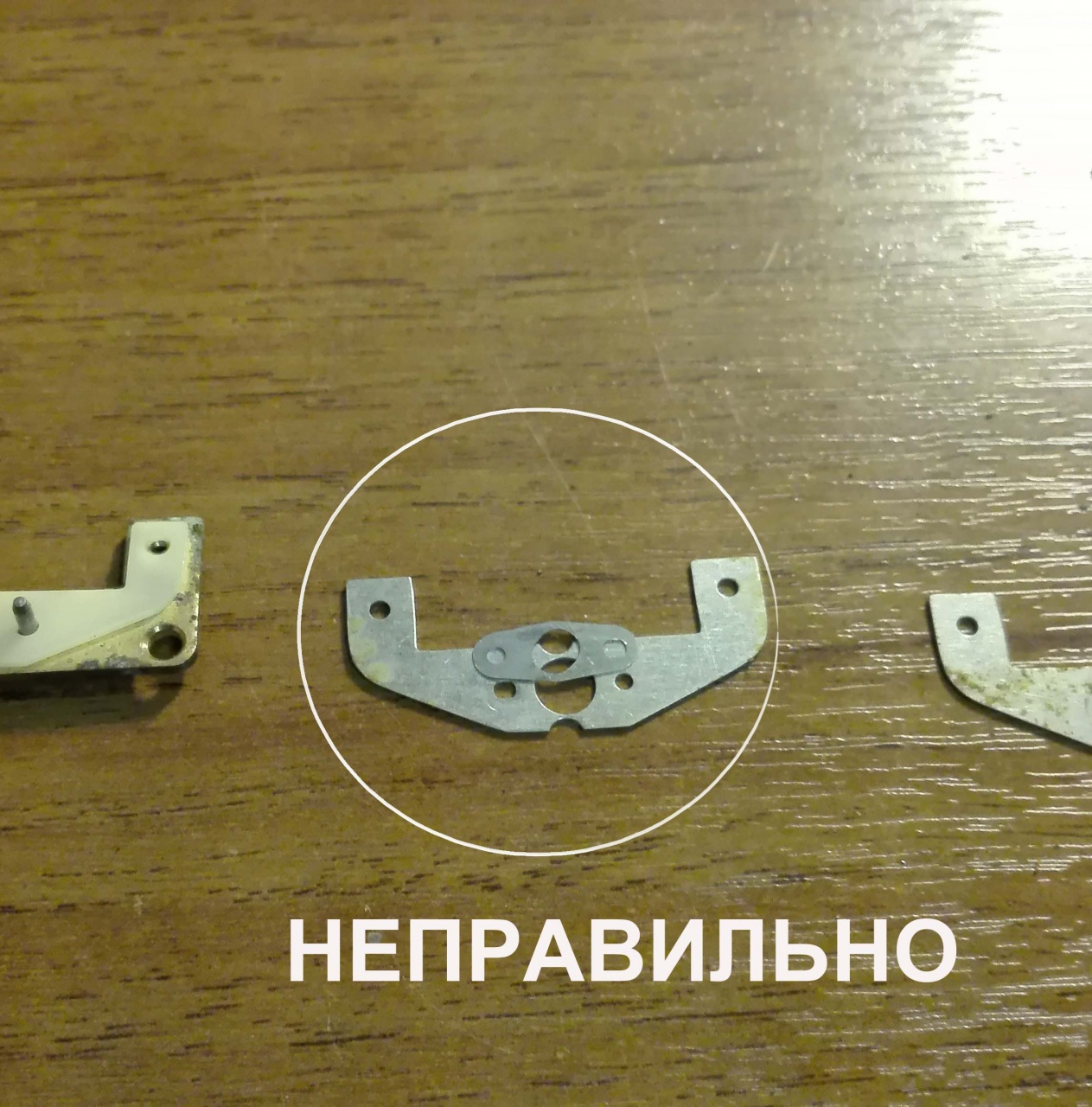

P.S. Наглядные примеры,как правильно и как не правильно.Может кому то пригодится.

------- ДОБАВЛЕНО ЧЕРЕЗ 11 МИН --------

А вот и сами часики.
Не правда ли красивые?

[dmvt1]

Угол "доворота" ШД намного меньше 45 град, где-то в районе 10 град. Этого более чем достаточно для того, чтобы ШД шагал всегда в правильном направлении. На тех же советских 2356 угол был еще меньше и на грязных часах ШД иногда начинал ходить в обратную сторону. Кстати, там никаких пластин не было, все работало чисто на асимметрии статора.

[Lentyay]

Сообщение от dmvt1

Кстати, там никаких пластин не было, все работало чисто на асимметрии статора.

А на наручных и не бывает таких пластин. Это на советских настенных, настольных и т.п. они стоят.

[siealex]

Бывают! На Лучах 2356 и 1656А они есть, зажаты между половинками обоймы под ротор.

[4MASTER]

Есть в наручных сместитель в виде пазиков . или бывают смычки из другого материала.

[krasavchik]

Через пару дней работы часы вдруг резко стали отставать.Примерно в сутки на полтора-два часа.Замена кварца проблему не решила.Может быть дело в микросхеме?Как я понимаю,ведь именно она задает частоту импульсов?

[max-73]

krasavchik, вам надо определить, это импульсы с микросхемы идут с меньшей частотой, чем надо, или же это механика отрабатывает не так, как надо (допустим, клинит где-то механизм и из-за этого двигатель не все шаги отрабатывает). Хорошо бы понаблюдать за часами. Если снизилась частота импульсов, то при указанном вами отставании это можно будет за 1 минуту определить (если замедление равномерное):
(24-1.5)/24=0.9375
60*0.9375=56.25
то есть за 1 минуту часы сделают всего 56 шагов. Это легко заметить.
Также можно понаблюдать, не происходит ли так, что секундная стрелка иногда вместо перемещения на 1 деление только на месте дергается.
хм... Еще в часах должен быть узел, обеспечивающий ручной перевод стрелок. Там два зубчатых колеса на одной оси могут прокручиваться с трением друг относительно друга (увы мне, увы - не помню как это правильно называется) - так вот они должны прокручиваться только при переводе стрелок, но не при обычной работе. Если такое происходит, то, если не ошибаюсь, секундная стрелка рассинхронизируется с минутной. К примеру, сначала секундная на 12, минутная - на делении, а спустя время - секундная на 12, минутная - между делениями. (Но, честно говоря, не знаю, насколько реален такой сценарий, могут ли колеса так сильно разболтаться...)

p.s. Насчет частоты - частоту определяет кварц, но работает он в составе кварцевого генератора, который включает в себя как кварц, так и элементы из микросхемы. Так что, будет одно или другое неисправно - результат получим плохой...

[siealex]

В первую очередь проверять механику - это самая частая причина.

[4MASTER]

Сообщение от siealex

В первую очередь проверять механику

Механику , да и электронику в топку . Ставим новый мех за пару баксов и вся не долга.
