расчет рабочей длины пендельфедера

[goga68]

Сообщение от Dima343

я подумал, раз нет цели сохранить полную аутентичность маятника, то зачем повторять сложную сочлененную конструкцию?
я бы сделал, как на французских каминниках: линза - латунный цилиндр, сквозь нее проходить круглый стержень маятника, на конце - резьба (нарезать плашкой), длину стержня сразу взять с запасом, и путем наблюдения за ходом, постепенно отрезать лишнее
но водило маятника опять нужно переделать под вилочку
Вложение 354532

а это идея! Спасибо Дима343!
у меня ночью такая мысль, имеем поводок анкера. а если сверху анкера, в противес поводку сделать грузик?



что мы тогда будем иметь?

[Dima343]

а если сверху анкера, в противес поводку сделать грузик

но зачем? уравновешивать смысла нет, а дополнительный вес ни к чему - дополнительная нагрузка на цапфы

[garry001]

Конечно, эта тема довольно старая - для вас, но для меня она новая. Это всё, что я нашёл здесь по вопросу расчёта длины ПФ, и всё это выглядит как-то уж очень приблизительно.

Сообщение от Сергей Дмитриевич

Рабочая длина пенделфедера обычно составляет - 10 - 20 мм. А точность хода, после замены пенделфедера лучше регулировать положением линзы маятника.

Сообщение от Dima343

пендельфедер не должен быть слишком длинным (30мм), обычно около 10мм и меньше

Неужели не существует какой-то более точной формулы расчёта, например, в зависимости от длины маятника, расстояния от оси анкера до оси подвеса, длины анкерной вилки и т.д., плюс, упругость пружины?

[Сергей Дмитриевич]

Сообщение от garry001

Неужели не существует какой-то более точной формулы расчёта, например, в зависимости от длины маятника, расстояния от оси анкера до оси подвеса, длины анкерной вилки и т.д., плюс, упругость пружины?

Вы не поверите, но никто пока этими расчётами не занимался.

[Sashun]

Сообщение от garry001

Неужели не существует какой-то более точной формулы расчёта, например, в зависимости от длины маятника, расстояния от оси анкера до оси подвеса, длины анкерной вилки и т.д., плюс, упругость пружины?

За последние лет 300 таких формул написаны многие десятки. В них просто, вот уже лет 100 нет нужды - обычные ходики или часы с кукушкой имеют достаточную точность хода вообще без пендельфедера, а лет 40-50 назад вообще отпала необходимость в точных маятниковых часах, как, впрочем, и в балансовых - часы более не применяются для определения точного времени и превратились в предмет интерьера или роскоши.
Всего 50-60 лет назад точные настольные часы 1-го класса "без выкрутасов"имели цену равную, а, иногда, большую месячной зарплаты (камертонная "Весна" стоила 116 советских рублей). Сейчас за часовую зарплату можно купить десяток более точных часов...

[Vadum]

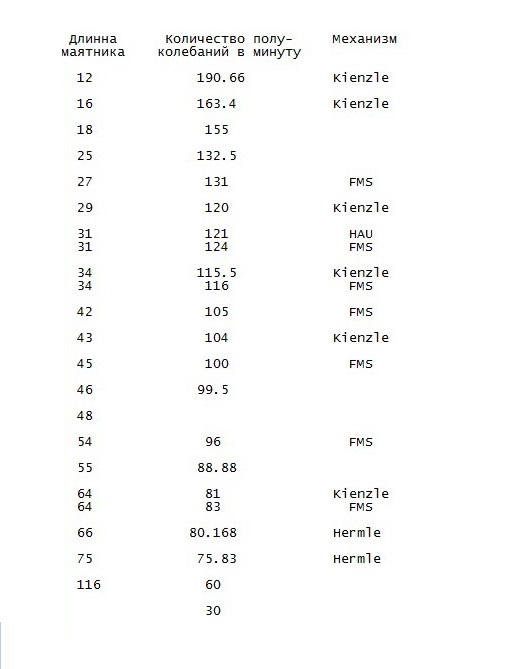

Расчеты не проводил, но некоторые производители указывали на своих механизмах данное соотошение. Вот то, что мне удалось собрать.

[garry001]

Vadum, это, конечно, полезная информвция, но к пендельфедеру она не имеет никакого отношения. Вот если бы Вы привели такую же таблицу, только отношения длины маятника к длине рабочей части ПФ...

[Apprentice]

Такая таблица возможна только в каждом конкретном случае. Для этого нужно взять одинаковую форму пендельфедера с пружиной с одними и теми же параметрами: металл, упругость, толщина. И менять только длину пружины. А также конкретный маятник с линзой определённого веса, положение которой может меняться. Вот тогда можно составить такую таблицу, которая будет конкретно только для данной пары пендельфедер - маятник. Если изменить хотя бы один из каких-либо других параметров пендельфедера и маятника кроме их длины, то это уже будет другая таблица, с другими цифрами. Поэтому таких таблиц и нет.

[Sashun]

Сообщение от Apprentice

Поэтому таких таблиц и нет.

Их не поэтому нет, таких таблиц. Причина другая. Она в том, что нарушение изохронности обычной пружиной пендельфедера, скажем, в "Янтаре" (ОЧЗ) - не более 5-10% от нарушений изохронности по другим причинам. При малой амплитуде качания маятника дуга, описываемая линзой маятника отличается от "идеальной" циклоиды в крайних положениях маятника на микроны. Поэтому можно "играться" длиной пружины на 3-5 мм - на изохронности и точности хода, естественно, с должной подрегулировкой длины маятника - не скажется.
