Попытка ремонта Слава 5338

[siealex]

Так, картина становится понятной. Такое происходит только с кремниевым транзистором, у которого порог открывания порядка 0.5 В. В блоке с германиевым транзистором эта пила находится практически на нуле (в пределах 0.1 В в минус или в плюс в зависимости от амплитуды колебаний), а не смещена на 0.4 В в минус. Соответственно при переделке на кремниевый транзистор целесообразно ставить электролит наоборот.

Самые ранние 5338 - 1969, а в каталоге 1993 их уже нет...

В очень ранних 5338 (1972) электролита (и резистора в его цепи) не было вообще - входная катушка была подключена сразу к базе. Тут уже кремний не поставишь, как и в "Прецизионных".

[Mandein]

Сообщение от dmvt1

У Славы автозапуска нет.

Самозапуск заявлен.

[Ikorshunovich]

Сообщение от siealex

В очень ранних 5338 (1972) электролита (и резистора в его цепи) не было вообще - входная катушка была подключена сразу к базе. Тут уже кремний не поставишь, как и в "Прецизионных".

Было 2-3 схемы, ранняя, поздняя и возможно переходная, если я ничего не путаю. Вообще, довольно загадочные часы, выпускались около 20 лет, но про них почти ничего не известно.
999й комментарий!

[gestola]

Установить вместо электролита резистор 10...20к* для германия.

[siealex]

Если схема работает нормально, через секунду после подачи питания на выходной катушке должно появиться постоянное напряжение. Баланс при этом отклонится и начнёт колебаться.

[siealex]

Сообщение от gestola

Установить вместо электролита резистор 10...20к* для германия.

Чтобы задать постоянное напряжение на базе вблизи порога открывания? Его придётся под каждый экземпляр подбирать (или ставить подстроечный). К тому же порог открывания (особенно у германия) сильно зависит от температуры - в жару транзистор может оказаться постоянно приоткрытым, соответственно резко возрастёт энергопотребление.

[Rukogop4646]

Друзья,обьясните для меня тупорого где на такую славу будильник донора искать два купил все сломаны,купил по 100 рублей,сколько надо вложить денег чтобы пошли для абсолютно тупого меня обьясните?

[Ikorshunovich]

Сообщение от Rukogop4646

Друзья,обьясните для меня тупорого где на такую славу будильник донора искать два купил все сломаны,купил по 100 рублей,сколько надо вложить денег чтобы пошли для абсолютно тупого меня обьясните?

В них кондеры массово мрут, замените их и часы должны пойти. Можно попробовать почистить, но без фото трудно что-то сказать.

------- ДОБАВЛЕНО ЧЕРЕЗ 16 МИН --------

Сообщение от siealex

В очень ранних 5338 (1972) электролита (и резистора в его цепи) не было вообще - входная катушка была подключена сразу к базе. Тут уже кремний не поставишь, как и в "Прецизионных".

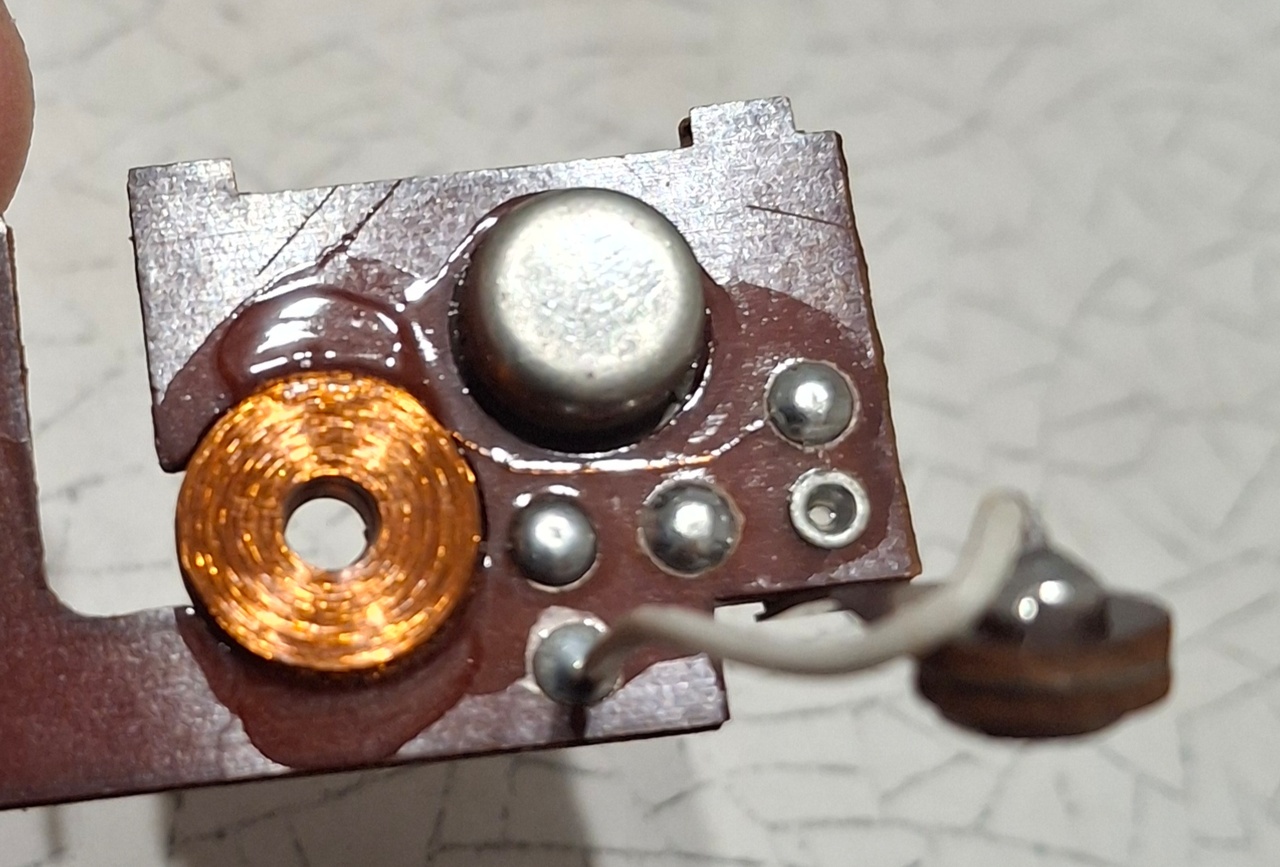

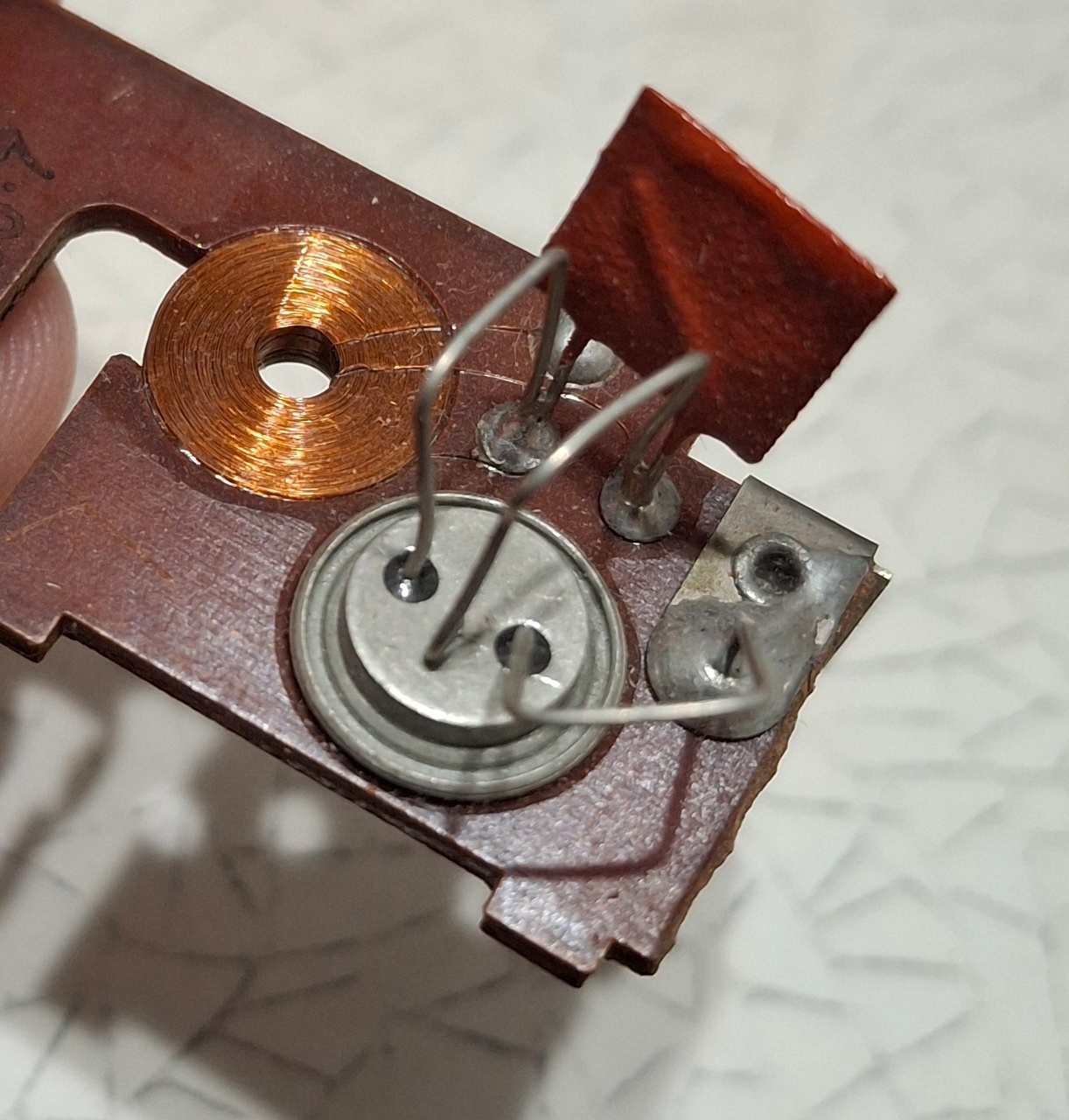

Вот фото ранней схемы: катушки, кондёр? и транзистор.

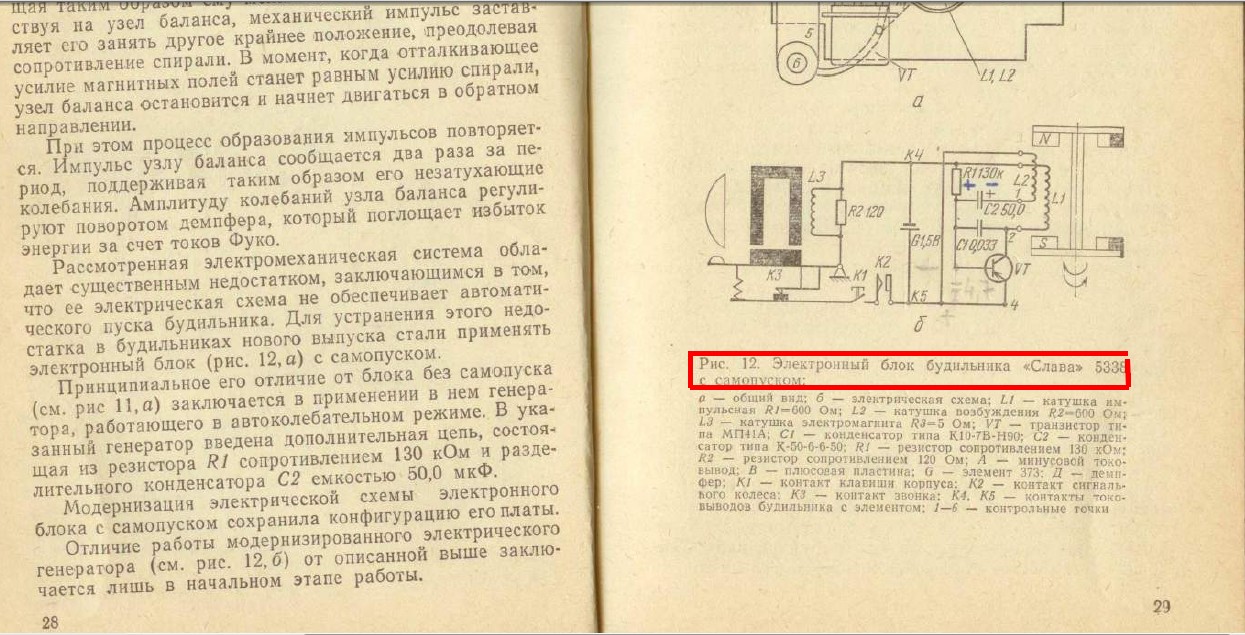

Схема просуществовала до 73-74 годов и была заменена версией с самозапуском.

[Rukogop4646]

да такое же г,только оборваны три вывода,фото не пришлю пишу со старого компа,этот механизм нервов измотал немеренно мне полны́й кал,продали за копейки грязь и мусор не подлежащий восстановлению

в общем сколько надо еще вложить чтоб запустить это г?5 10 т.р?

там механика раздолбана в хрен,маятник цапфа нижнего камня ударил об пол нечаянн,и ходовое колесо выбивало тоже отправил в помойку,плюс у часового колеса отломан кусок куда стрелка напрессовывается ну вопрос 5-10 т.р хватит его восстановить?

[siealex]

Проще найти другой механизм в лучшем состоянии в сборе. Особенно при неисправности одновременно баланса и электронного блока.
