Попытка ремонта Слава 5338

[Andrey79797945]

[siealex]

Ходовое колесо (пластиковое справа от оси баланса) выскочило из камня.

[WYBORG]

Сообщение от Andrey79797945

нет монет у меня ну нету

А что , у Вас в городе ребята не сидят типа, в скупке антиквариата и т.п. конторах(у них такого добра полно) -покупаете у них ,далее несёте мне за ремонт часов и все дела ! Это недорого ! Можете сами погуглить !

Сообщение от Andrey79797945

диапозон 200к

Неправильно,надо 2000 Ом=2 к

Сообщение от Andrey79797945

качаю баланс останавливается,

Так и должно быть ! Затухание колебаний.

Сообщение от siealex

Ходовое колесо (пластиковое справа от оси баланса) выскочило из камня.

Походу,там всё перекошено и баланс и плата !

[WYBORG]

Сообщение от Andrey79797945

это мне свыше наказание видимо

Мы Вам всё разжевали,только делай,а Вы так рано сдаётесь...

[siealex]

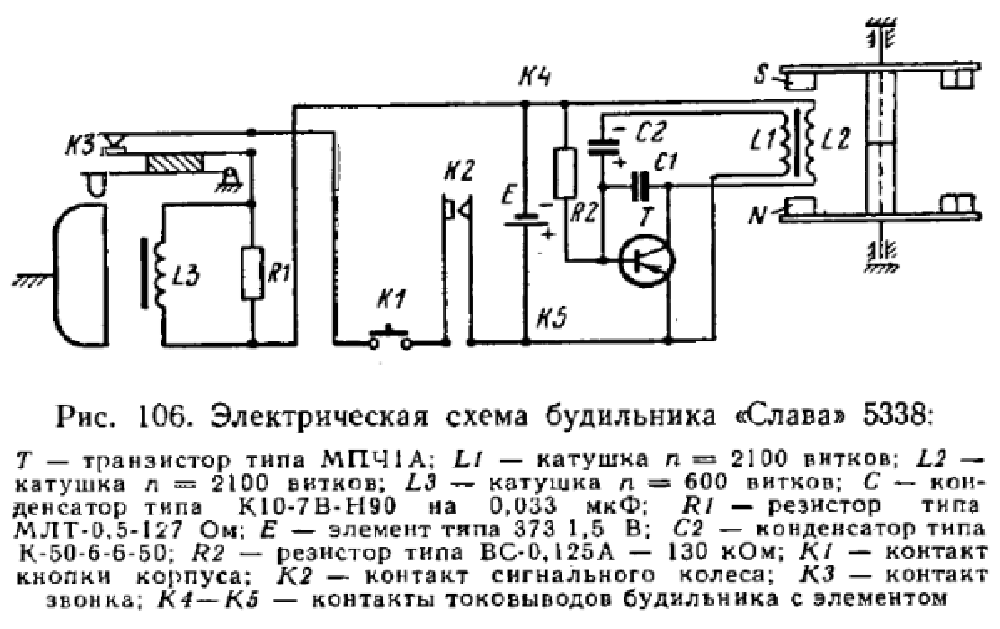

Срочный вопрос по схеме этих часов. Правильный ли знак электролита в этой схеме, точно плюсом к базе? На реальных платах так же, плюсом к базе. На другом форуме задали вопрос, я задумался - а ведь тут электролит заряжается до порога открывания транзистора, но с ОБРАТНЫМ знаком. WTF?

[gestola]

Сообщение от siealex

... Правильный ли знак электролита в этой схеме, точно плюсом к базе? На реальных платах так же, плюсом к базе...

Полярность электролита правильная при нормальной работе. А вот при подключении батарейки и при отсутствии колебаний, да не правильная. Электролит при этом включен инверсно, сопротивление его порядка ~10кОм и произойдет ли автозапуск, большой вопрос. Поэтому схема порочна. Нарисовал более понятно для себя.

[siealex]

А что, при нормальной работе импульсы на входе будут такой большой амплитуды, что напряжение на электролите сменит знак? Надо будет проверить на досуге.

[dmvt1]

У Славы автозапуска нет. Всегда надо было крутануть будильник для запуска. По уму С2 надо было ставить биполярным, но их не было в то время. Но напряжения и токи в этом месте такие мизерные, что электролит ведет себя как биполярный конденсатор. Полярность выбрана таким образом, чтобы он эффективно открывал транзистор.

[siealex]

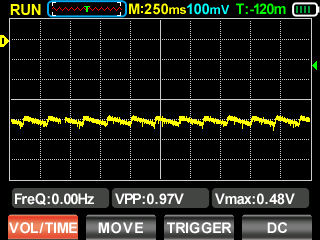

Подцепился ослом к конденсатору - напряжение на нём ВСЕГДА с обратным знаком! На конденсаторе висит уровень около -400 мВ с колебаниями амплитудой в десятки милливольт от входного сигнала. Куда смотрели разработчики?

Щуп на базе, земля на минусовом выводе конденсатора, ноль на экране на одну клетку ниже верхнего края, 100 мВ на клетку.

[Ikorshunovich]

Сообщение от siealex

Подцепился ослом к конденсатору - напряжение на нём ВСЕГДА с обратным знаком! На конденсаторе висит уровень около -400 мВ с колебаниями амплитудой в десятки милливольт от входного сигнала. Куда смотрели разработчики?

Щуп на базе, земля на минусовом выводе конденсатора, ноль на экране на одну клетку ниже верхнего края, 100 мВ на клетку.

Кстати, про разработку 5338, 59186, 65181 мы почти ничего не знаем. Самые ранние 5338 - 1969, а в каталоге 1993 их уже нет...
