Ремонт цапфы

[Graf]

Вот к стати анкерное от Зенита, высота цилиндрической части для совмещения с тампоном между цапфой и трибом всего 0,52. Тоесть по 0,26 на каждую половинку.
Нашёл колёсико от советских часов (первый снимок), цапфа 0,1 и посадка 0,31 точно как мне нужно, не пришлось точить, только подогнать по длине.
К стати два зенита, один довоенный слева, второй современный справа, где и ремонтировалась ось.
Я не говорю что это просто, нужно постараться конечно, но так мне добится соосности горазно проще.

[Anth]

3133, промежуточное колесо. вроде доноров немало, но зато мало опыта - нужно набираться.
поэтому решил просто отремонтировать это колесо.

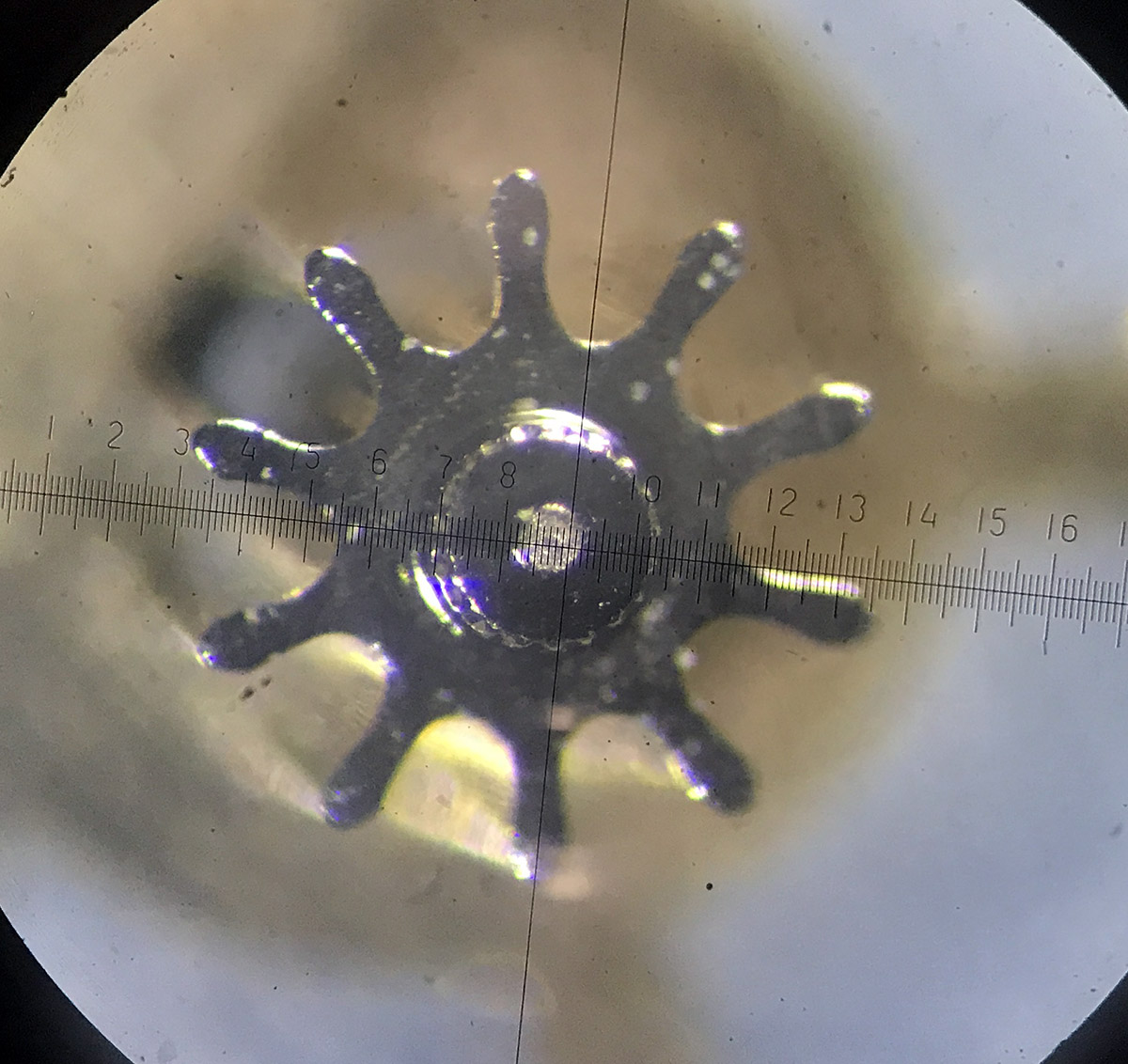

суть такая: снимаю с оси полотно, отпускаю, засверливаю 0,15 мм в триб на токарном станке, затем точу заготовку 0,16 мм и запрессовываю ее в отверстие, после на станке же довожу новую цапфу до нужного размера, примеряя в камень.

затем закалка и полировка.

после устанавливаю полотно на место и в результате все прекрасно работает.

единственное, не хватает увеличения и не хватает резца правильного, чтобы сделать рез четко под 90 градусов.

[Душан Грујић]

Сообщение от Anth

единственное, не хватает увеличения и не хватает резца правильного, чтобы сделать рез четко под 90 градусов.

Антон,

Как же Вы точили, с ручным штихелем, или из суппорта?

В любом случае, Вам нужно узнать как резцы готовить, либо ручных или для суппорта.

С уважением, Душан

[Anth]

Штихелем, Душан Владимирович.

Мне понять бы виды Резцов и размеры.

[Душан Грујић]

Сообщение от Anth

Штихелем

Антон,

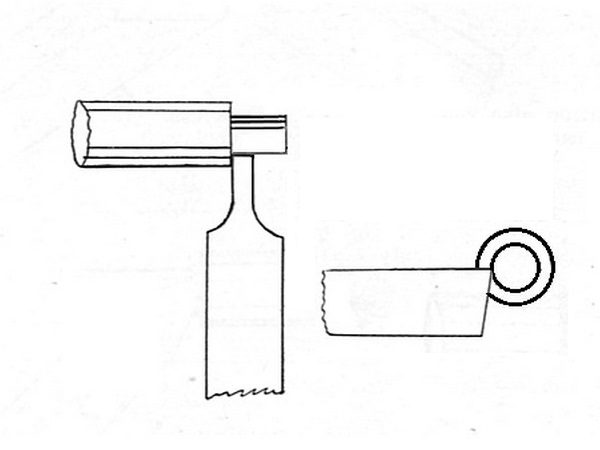

Вот, рисунки ниже показывают возможности. Нужно точить осторожно, чтобы верх штихеля не сломался.

Сообщение от Anth

Мне понять бы виды Резцов и размеры.

Размеры разные. У меня они все квадратного сечения 1,6 мм, из карбида вольфрама. Основной угол от 30 до 45 градусов, в зависимости от типа точения.

Посмотрите, нажмите здесь.

С уважением, Душан

[Anth]

Душан Владимирович, где можно купить такие 1.6 х 1.6 ? чтобы гарантированно хорошего качества были?

[Душан Грујић]

Сообщение от Anth

где можно купить такие 1.6 х 1.6 ? чтобы гарантированно хорошего качества были?

Добрый день, Антон!

А где? В России, конечно! Но, только круглого сечения, в виде заготовок которые надо шлифовать чтоб получить квадратное сечение 1,6 мм.

Позвольте мне объяснить. В настоящее время можно найти где купить штихели 1,6 мм только из быстрорежущей стали. Кстати, одна британская компания будет делать заготовки на заказ, но стоимость очень высока. Весь мой набор устройств для шлифовки ручных штихелей, является изготовленным из подготовленных 1/16" (~1,6 мм) заготовок квадратного сечения. Это потому что они из периода перед введением метрикации в Великобритании, или они из США. Причем, в течении многих лет, я привык использовать тонкие штихели, и не могу легко переходить на штихели больших размеров, это для меня просто не природно.

Для личного удобства, и легкости точения, я приобрел шлифовальный станок Alexander 2CG, которым я шлифую резцы всех типов из карбида вольфрама 3,0 мм круглого сечения, как для точить руками с подручником, так для точить из суппорта.

С уважением, Душан

[egoregorov]

добрый вечер! какая хорошая тема, спасибо! вот, какой вопрос у меня.
сегодня, первый раз, засверлил ось баланса, на станке. ось от карманного Лонжина. хочу восстановить акс, старым военным способом), вставив имплант. показав работу старшему товарищу по опыту, получил по шее!! т.к., снял обод баланса... все? нельзя ничего сделать?

[Душан Грујић]

Сообщение от egoregorov

нельзя ничего сделать?

Добрый вечер!

Ося для часов Longines вообще не дефицит, но надо узнать калибр, в этом случае я мог бы помочь Вам сказав где будет можно купить замену.

С уважением, Душан

[maxxx7777]

Здравствуйте Душан,подскажите пожалуйста секундное колесо от ETA 2824 подойдет ли к этому механизму?у родного колеса сломана цапфа часовщики мне говорят что надо колесо искать наверно не хотят сверлить цапфу,а родное колесо найти не могу

размеры примерно такие,может не точно мерил штангель циркулем
