Ремонт механизма

[TatynaS]

Сообщение от Vita0865

Здравствуйте На напольных часах DUFA утерян поводок маятника. Буду очень признателен за фото ( еще лучше с размерами, чертеж). Спасибо

Здравствуйте!

Сначала поправлю: этот механизм сделан Kienzle ~ середина 1930-ых.

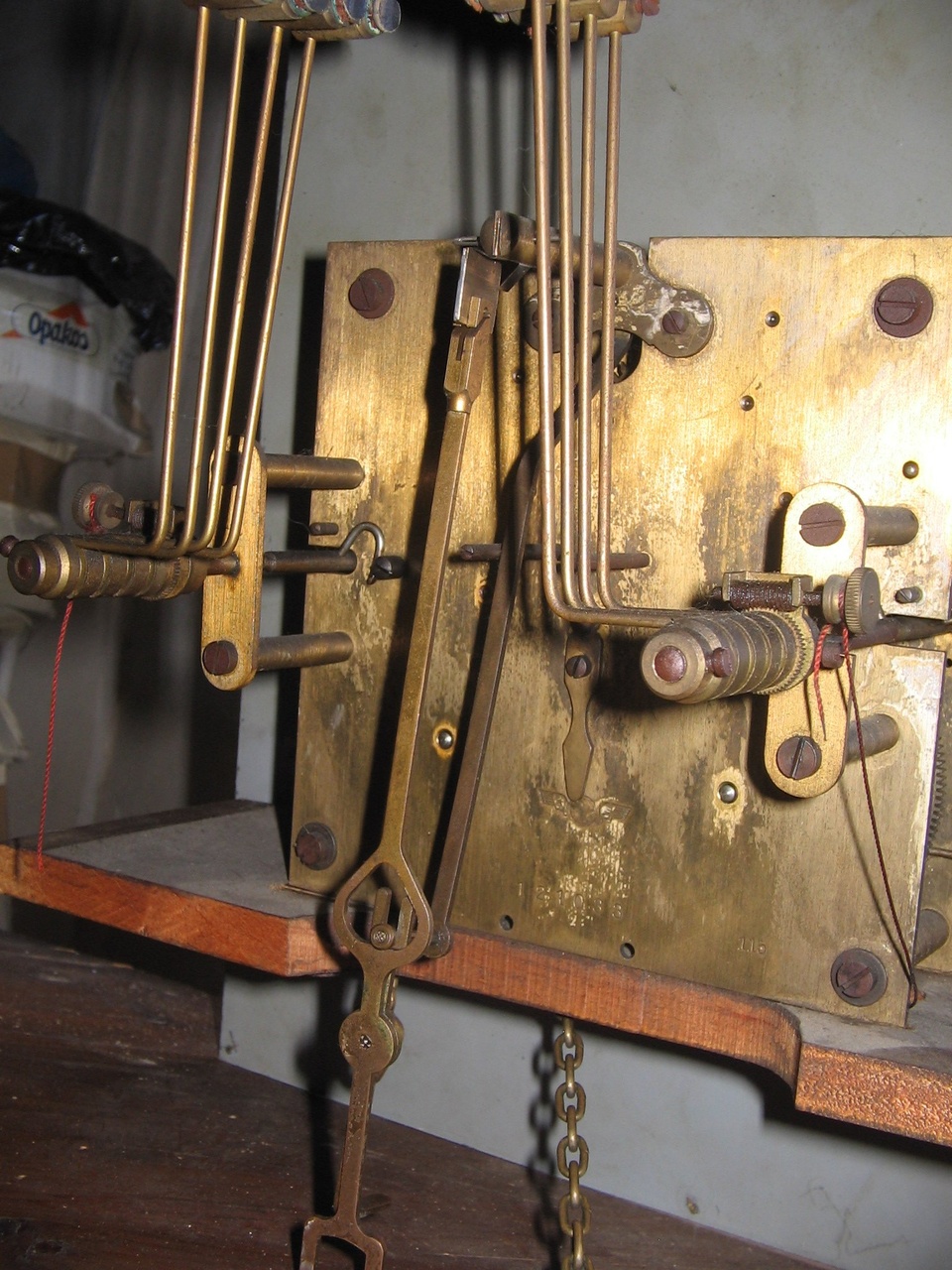

Чертежа у меня нет, есть такие фото:



С уважением, Татьяна

[Alexey Rostov]

Сообщение от archmaster

вопрос как правильно поступить, какой вес должен быть?

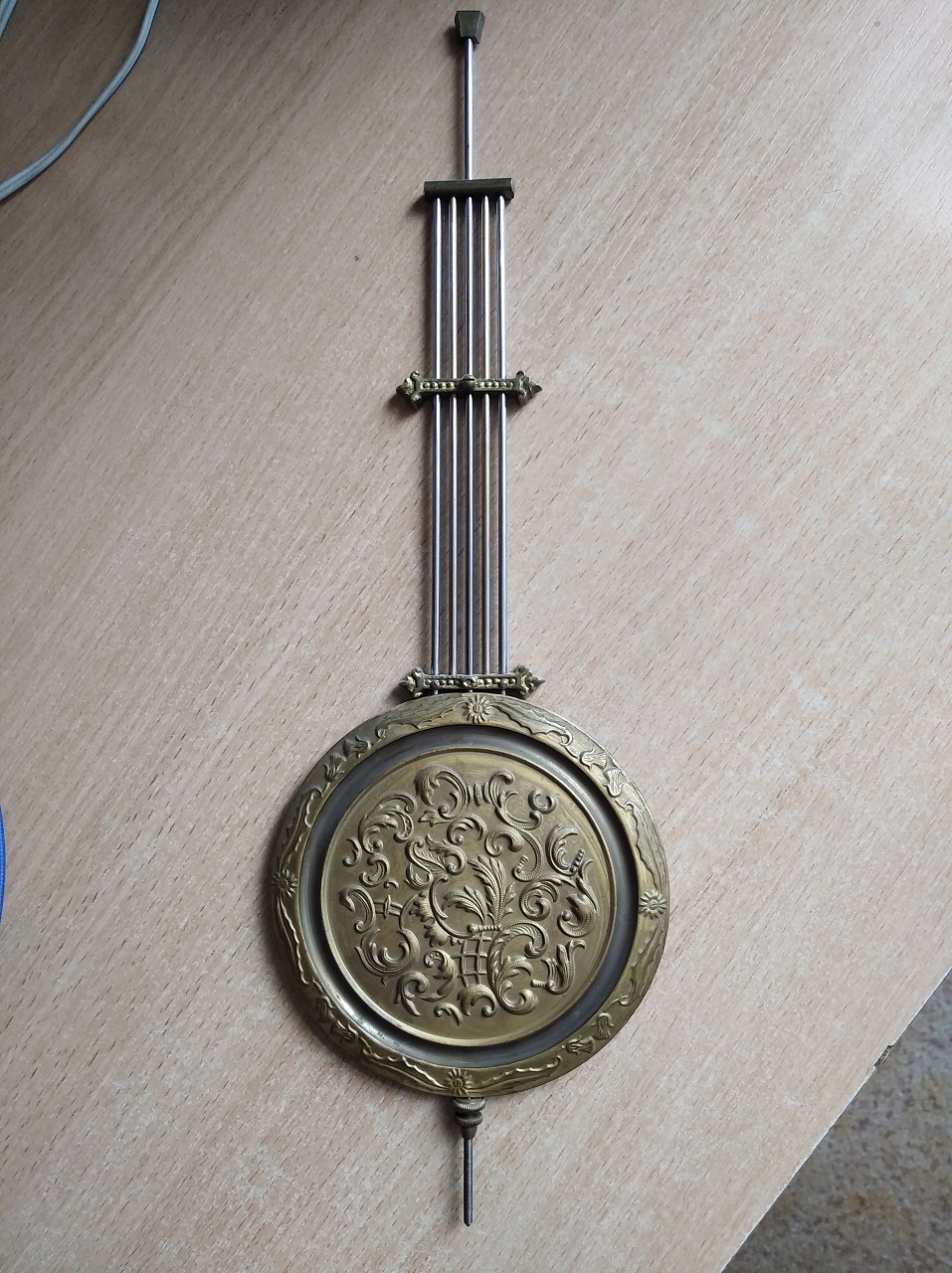

У меня GB Р42 вот с таким маятником. Прям сейчас взвесить нет возможности, но если вам интересно - взвесить смогу.

[Vita0865]

Татьяна большое спасибо. Надеюсь кто нибудь поделится размерами

[koshky]

Сообщение от Vita0865

Здравствуйте На напольных часах DUFA утерян поводок маятника. Буду очень признателен за фото ( еще лучше с размерами, чертеж). Спасибо

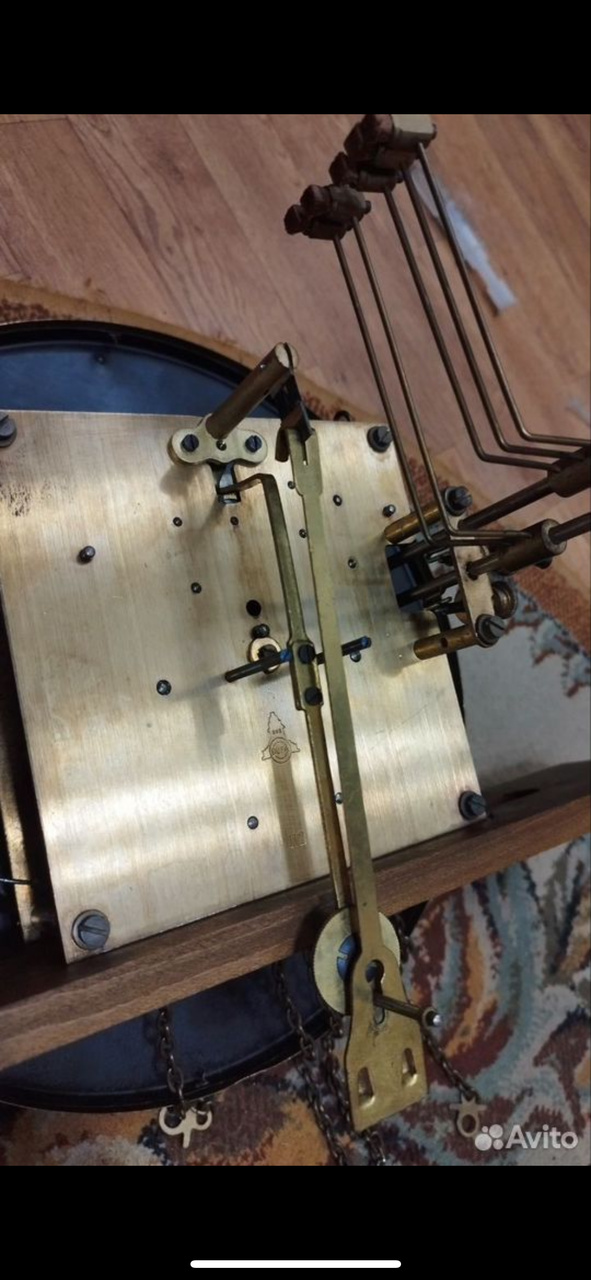

Фото и авиты.
Не похоже, что у Вас Дуфа

[Vita0865]

Я отталкивался от циферблата. После оценки Татьяны .Эта Дуфа загримировалась под Kienzle после покупки. Спасибо за фото Надеюсь на размеры поводка (хотя бы длинную) Может кто знает длинну пендельфедера? Спасибо

[anton benz]

Добрый день всем. Нужна помощь в правильном расположении шестеренок, которые отвечают за бой. Часы Winterhalder Hofmeier. Перед тем как разбирать проверил бой, все было корректно четверти и часы отбивали правильно. Посмотрел метки, почистил и собрал в той же последовательно и так же сопоставил метки на шестернях. Но бой теперь работает не корректно, может на 15 минутах один двойной удар, на 30 2 двойных удара, а на 45 вместо 3-х опять сделает 2. Может кто подсказать, как решить данную проблему?

[Сергей Дмитриевич]

Сообщение от anton benz

Может кто подсказать, как решить данную проблему?

Эта проблема решается правильной установкой всех компонентов системы боя.

Имеет значение не только установка самих колёс, но и их взаимодействие в комплексе с рычагами, тягами, стопорами и т.п.

Как Вам помочь описанием процесса, я не знаю.

[anton benz]

Сообщение от Сергей Дмитриевич

Как Вам помочь описанием процесса, я не знаю.

Разобрался, все выставил правильно. На рычаге, который открывает бой, штырек был слегка отогнут в сторону, вероятно когда снимал или после я его каким то образом согнул. Снял рычаг, поправил штырек и все стало правильно работать. Но теперь другая проблема, останавливаются. Буду искать на форуме уже завтра.

[puling]

Сообщение от Vita0865

Эта Дуфа загримировалась под Kienzle после покупки. Спасибо за фото Надеюсь на размеры поводка (хотя бы длинную) Может кто знает длинну пендельфедера

Длина пендельфедера может меняться взависимости от толщины и упругости (федера-пружины )пружинных пластин, ну а если ВЫ сделаите подвес сами , то зацеп маятника с подвесом обычно в самом низу за циферблатом , но старые мастера делали детали для форсу очень фигурными... и ВЫ можете сделать зацеп особой красоты и для лучшего обозрения он будет ниже циферблата ....

------- ДОБАВЛЕНО ЧЕРЕЗ 21 МИН --------

киензле много фирм поглатило...а только 1992 стало Дуфа ...допускаю что старые мотивы дизайна подвеса могли сохраниться
