Ремонт механизма

[Сергей Дмитриевич]

Молоток "левый", обычно без кожи, металл по металлу.

[koshky]

Сообщение от Сергей Дмитриевич

Молоток "левый", обычно без кожи, металл по металлу.

Что есть то есть, другого нет.

[clockclub]

Сообщение от koshky

Коллеги, здравствуйте!
Тут спрошу.
Пытаюсь настроить бой у каминного француза (в колокольчик).
Нифига не выходит! Молоточек по колокольчику бьет, но звук у колокольчика нифига не дзынь!
Есть какая-то загадка? Колокольчик надо сильно зажать? Наоборот отпустить? Выкинуть его нафиг и вставить спираль от гонга?

Колокольчик сам по себе звучный? К примеру если ударить по нему отверточкой, звенит или глухой звук тук?
Если глухой звук тук, то возможно в колокольчике трещина. Колокольчик так же не будет звенеть если хоть немного будет своим телом иметь контакт со стойкой на которой он закреплён кроме точки крепления на шпильке.
Ежели нормально звенит от отвёрточки то регулируйте тягу молоточка отгибанием его от колокольчика.

Кстати, судя по фото механизма, он должен быть с ниточным подвесом, а у Вас там прикручена какая то жестянка с пенделем.

[koshky]

Да, там должен быть нитяной подвес.
Но я пока не «изобрел» для него маятника, так что тикают с пендельфедером и маятником от шайбы.
У этих часов еще много чего нет.

Колокольчик нормальный. К нему нареканий нет.

[clockclub]

Тогда просто отрегулируйте удар молоточка в одно касание, можно тягу подгибать в верх и так же стойку колокольчика подогнуть в низ.

[puling]

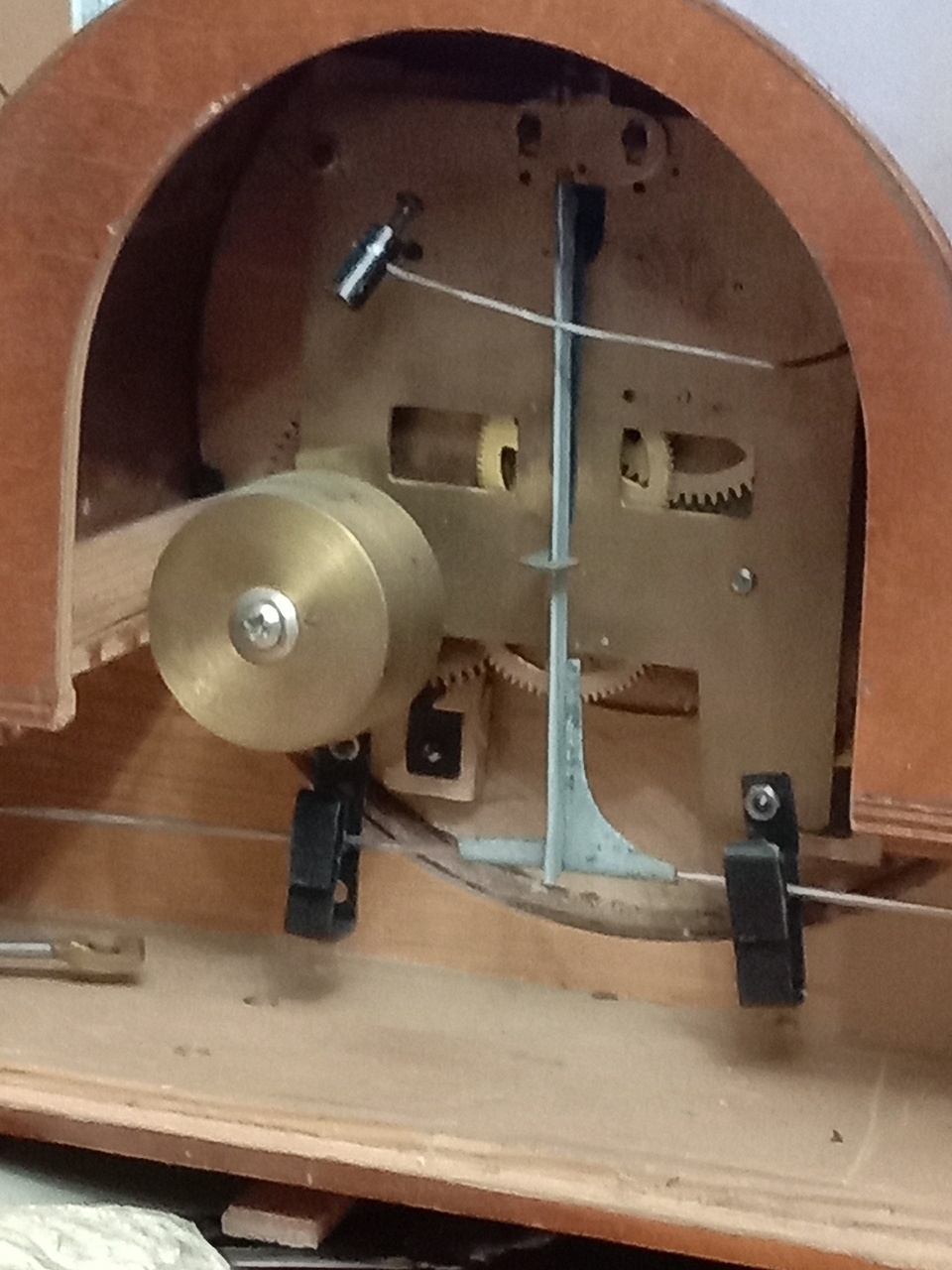

Всем здоровья Желаю... Вот на этом фото самодельный колокольчик, обточенный барабан от часов весна и у него звонкий звук но только металл по металлу и крепление колокольчика очень сильно зажато обязательно конусной шайбой с двух сторон... а если зажать его через две плоские шайбы, то звонкий звук пропадает... Я видел колокольчик С небольшой трещиной которую пропилили ножовкой по металлу и он был звучный, я провёл опыт на колокольЧике- диске от будильника севани отпилив от него третью часть окружности и 2/3 этого диска издавали звонкий звук но другой тональности

------- ДОБАВЛЕНО ЧЕРЕЗ 19 МИН --------

этот барабан от весны собран из двух частей -труба и диск запресованный ...у весны барабаны сильно опресованы и звенят,а у янтарей не звенят из-за плохой опресовки... значит главное не цельность штамповки ,а отсутствие любых микро трещин,

[clockclub]

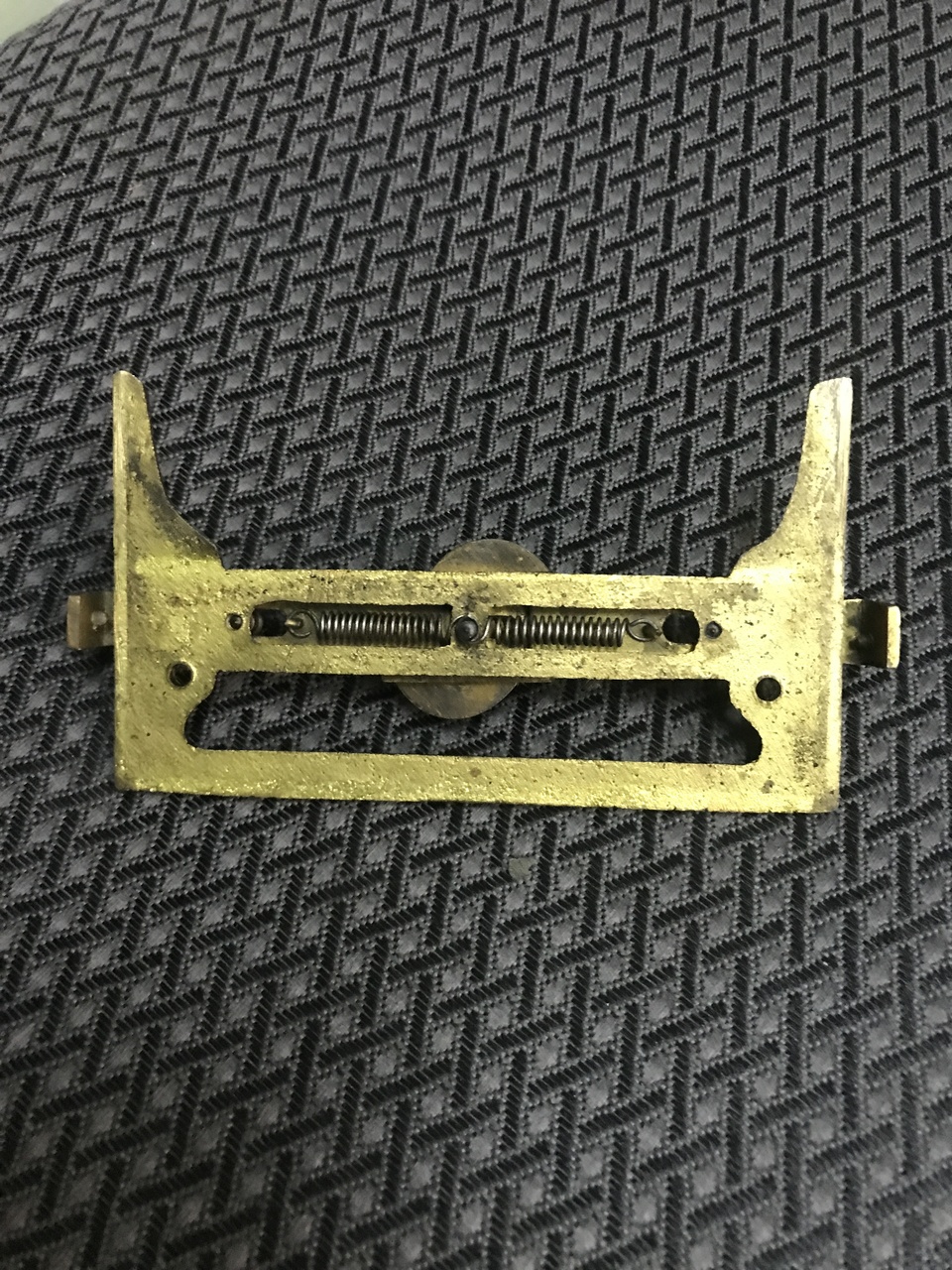

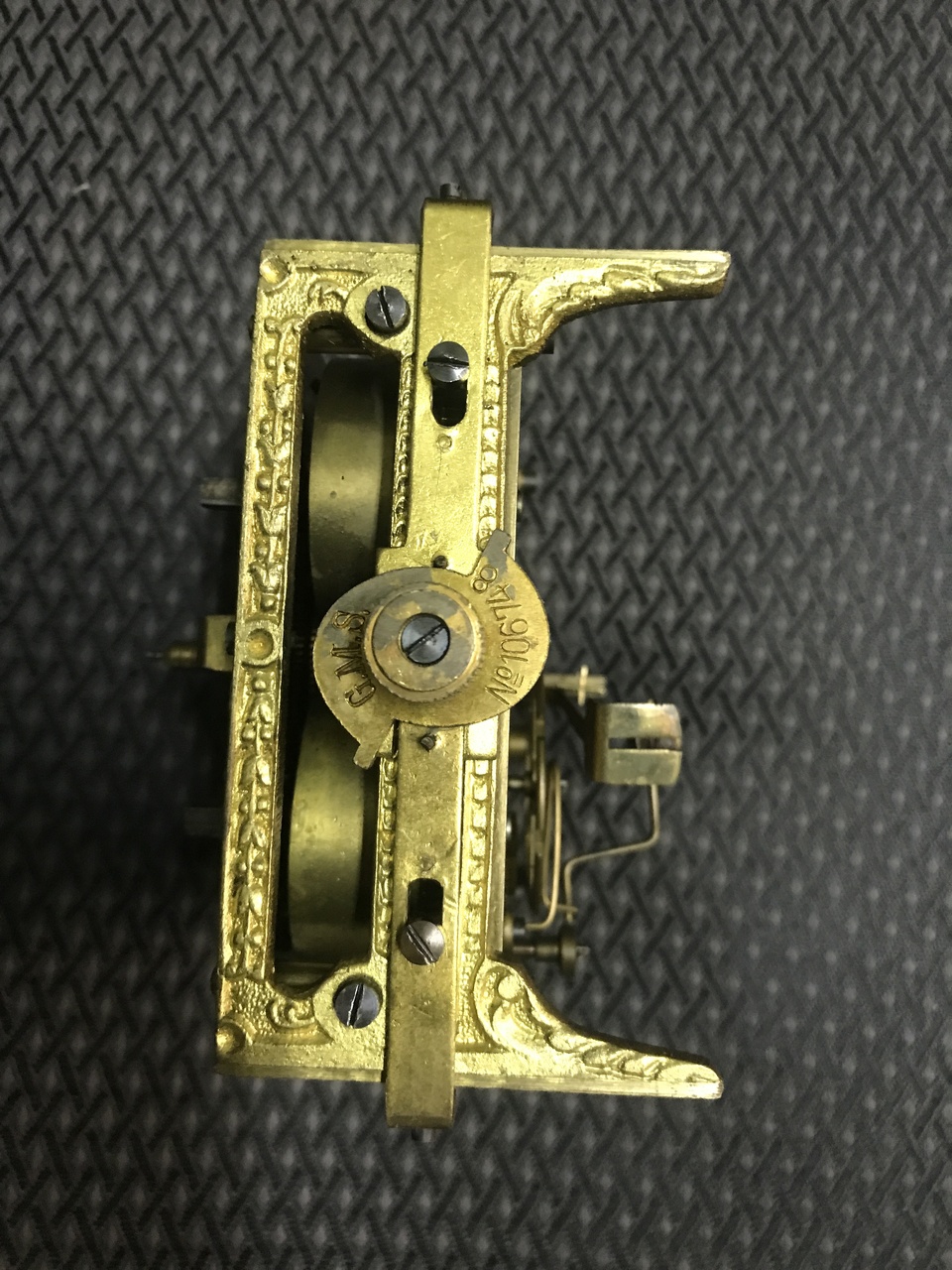

Интересная конструкция фиксации салазок.

[Алекс]

Сообщение от clockclub

Интересная конструкция фиксации салазок.

Не попадалось такого!

[Oled]

Коллеги, класс!

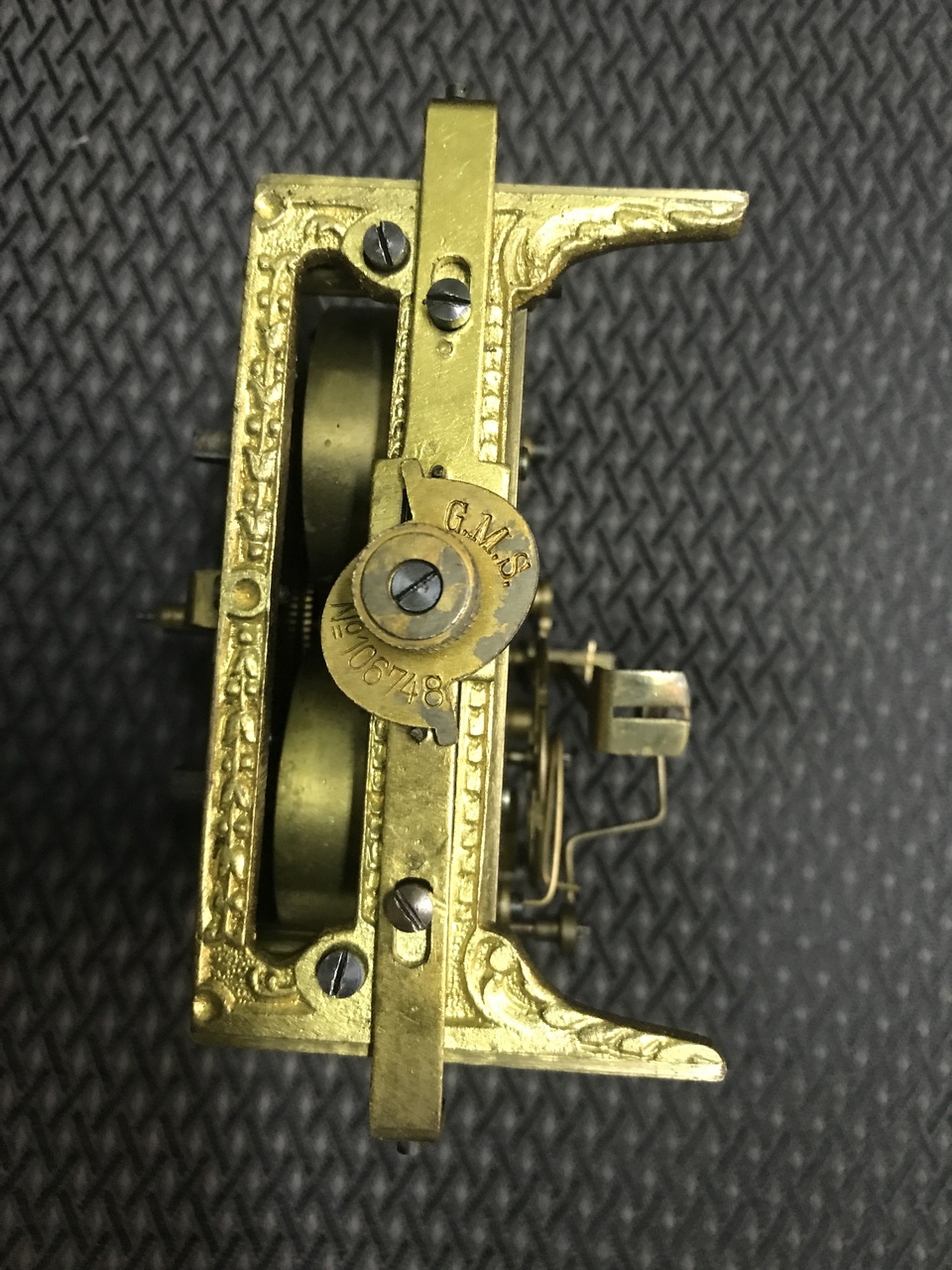

GMS (иногда пишут DGMS, т.е. Deutsche GMS) - это Gebrauchsmuster или, по-нашему, "полезная модель", ну или "изобретение, выполняющее какую-то полезную функцию" (утилитарный патент в американском праве). Если кто не знает, в немецком и австрийском юридическом праве этот термин появился в 1870-е годы и, в целом, аналогичен патенту, т.е. защищает технические изобретения. Но это более быстрая и дешёвая альтернатива патенту, поскольку не требует проведения экспертизы по существу на новизну и изобретательность. Однако, и срок его действия короче — 10 лет, и он защищает только продукты, а не процессы или методы.

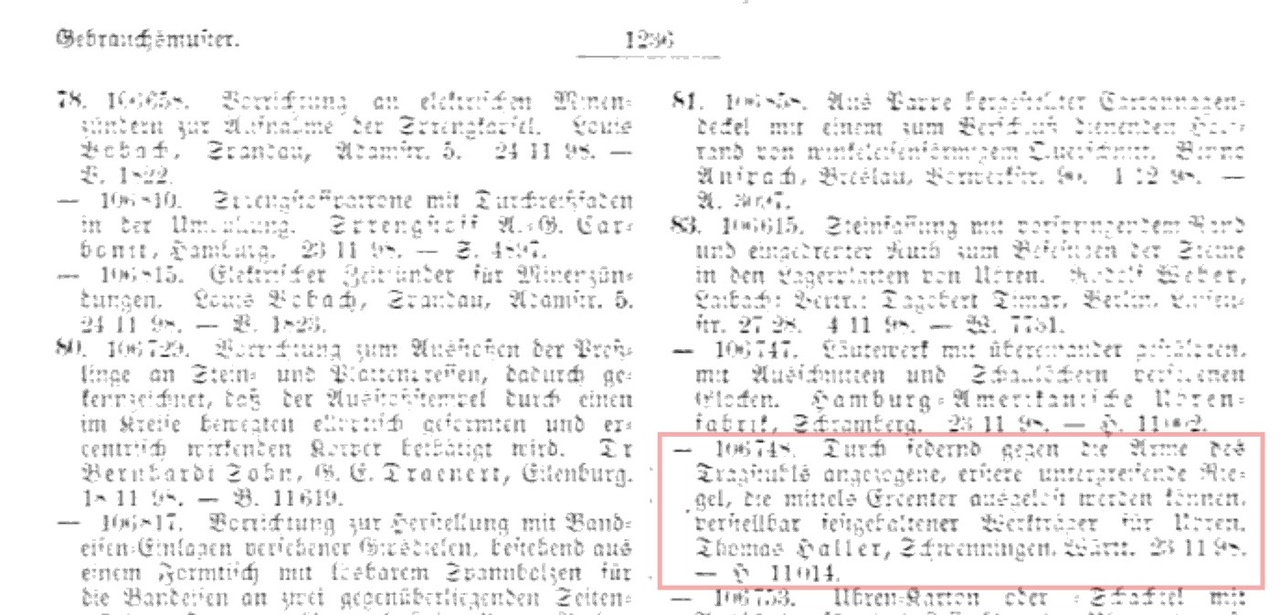

Данный Gebrauchsmuster был оплачен компанией Thomas Haller в 1898 году, о чем свидетельствует его описание в издании патентного бюро: "Patentblatt: herausgegeben von dem Kaiserl. Patentamt, vol 22 C. Heymanns Verlag, 1898"

"106748 - Durch federnd gegen die Arme des Tragituhls angezogene ertere untergreifende Ries gel die mittels Ercenter ausgelöst werden können veritellbar feitgehaltener Werfträger für Ubren Thomas Haller Schwenningen Wärtt 23 11 98"

"106748 Регулируемая, отделяемая крепежная платформа для часового механизма, удерживаемая штифтами в плечах кронштейна подвеса, приводимыми в движение с помощью экцентрика. Томас Халлер Швеннинген 23.11.98"

С уважением,
Олег

[Сергей Дмитриевич]

Сообщение от Oled

Данный Gebrauchsmuster был оплачен компанией Thomas Haller в 1898 году,

Но в серию не пошёл.

Получается зря деньги потратили.
