Ремонт механизма

[OddyRash]

Сообщение от arhistratig

почему мы почитать не можем?

<<У владельца была проведена новая установка корпуса в строго вертикальное положение. Незадолго до обращения ко мне, он менял в прихожей линолеум. Гири и маятник снимал, чтобы передвинуть корпус. Скорее всего, это и явилось причиной дефекта. Бог знает, куда он их клал... >>

[Stiva]

Добрый день, уважаемые знатоки.
Попал в тупик, прошу ваших идей.

Попал мне в ремонт механизм балансового будильника. Механизм почищен, люфты осей убраны (в том числе два футора на анкерное колесо, потому что там была расчеканка и она уже износилась), пружины смазаны графитовой смазкой.
Анамнез: ходят несколько часов (от 2 до 10), потом стопорятся. Если положить механизм на бок (платины горизонтально), останавливаются.

Подозреваю, что плохо настроил анкерный узел.
Узел без камней, для взаимодействия с анкерным колесом в анкере стоят два стальных штифта (установлены параллельно оси). Штифты были погнуты, я их выправил. Нужно ли их полировать или подгибать?

Баланс стоит на камнях. Для взаимодействия с вилкой анкера в балансе установлены два стальных штифта, они чуть согнуты навстречу друг другу. Нужно ли разгибать до параллельности?
Также в балансе есть выемка под третий ус анкера (срединный, чуть ниже основных). Третий ус на анкере был погнут, я его выправил - нужно ли как-то его настраивать?

Если снять анкер, механизм крутится весело. Ход баланса на собранном механизме - примерно 90° в каждую сторону. Пружина баланса на вид нормальная. Баланс без вилки ходит легко, у его оси есть винтовая подстройка. Когда часы останавливаются, запустить их можно либо подкруткой баланса, либо лёгким ударом пальцем по механизму.

На фотографии я заблокировал баланс в положении, в котором видны штифты, взаимодействующие с усами анкера.

[OddyRash]

Сообщение от Stiva

Если положить механизм на бок (платины горизонтально)

Вы положили механизм не на бок, а плашмя. Проверяйте цапфы и камни у узла баланса.

[AlexeyUP]

Баланс кривой (по фото)- нужно править, волос(спираль) баланса установлена криво- нужно править. Штифты в балансе должны свободно проходить в вилке (почитайте про работу импульсного камня). Взаимодействие вилки с анкерным колесом описано в литературе (если нужно, скину книгу на почту). И конечно нужно смотреть "игру" волоса баланса, выкачку и т.д.

[Voevoda78]

Друзья, подскажите правильно расположение демпфера молоточка. Почему то она не гасит колебания, как например пластинчатая пружина fms. Ощущение что она слишком длинная поэтому мягкая, поэтому колебания не затухают. И еще вопрос перевернул палеты, на неизношеную сторону. Размах маятника 18 мм, это норма?

[moremann]

Сообщение от Voevoda78

Друзья, подскажите правильно расположение демпфера молоточка. Почему то она не гасит колебания, как например пластинчатая пружина fms. Ощущение что она слишком длинная поэтому мягкая, поэтому колебания не затухают. И еще вопрос перевернул палеты, на неизношеную сторону. Размах маятника 18 мм, это норма?

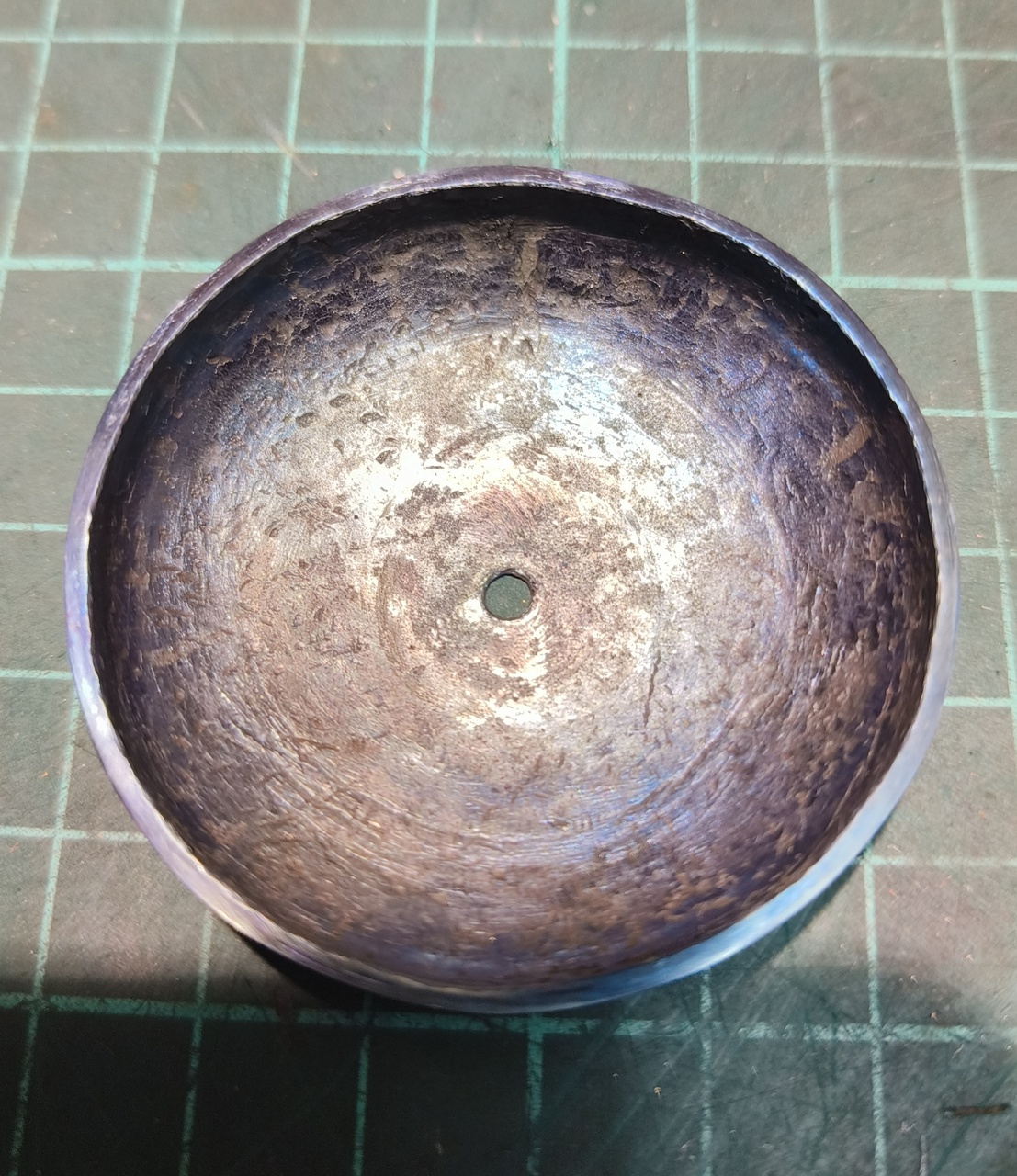

Првильное положение, это когда молоток удерживается пружинкой над гонгом, их контакт происходит только в момент удара. Тоесть падение молоточка позволяет преодалеть сопротивление пружины, вследствии чего звук получается правильным и ласкающим слух Касаемо амплитуды маятника, то она подходящая .

[moremann]

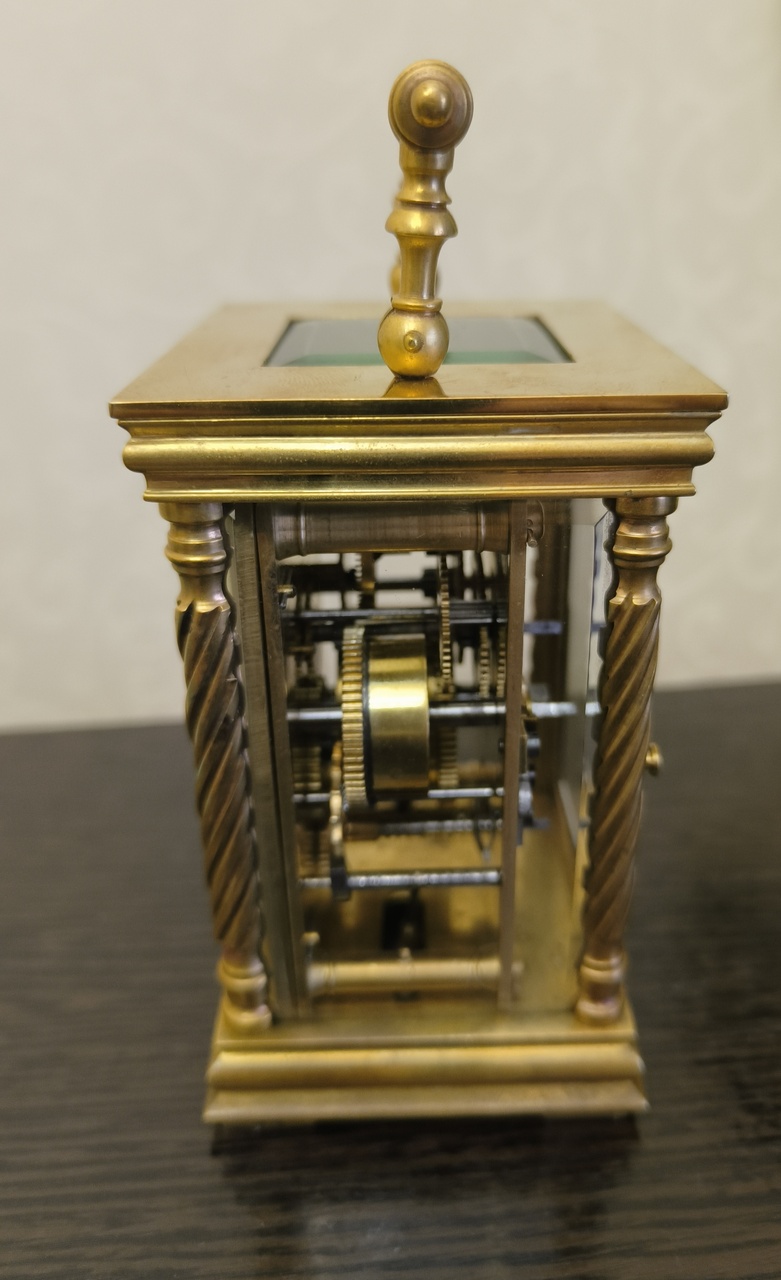

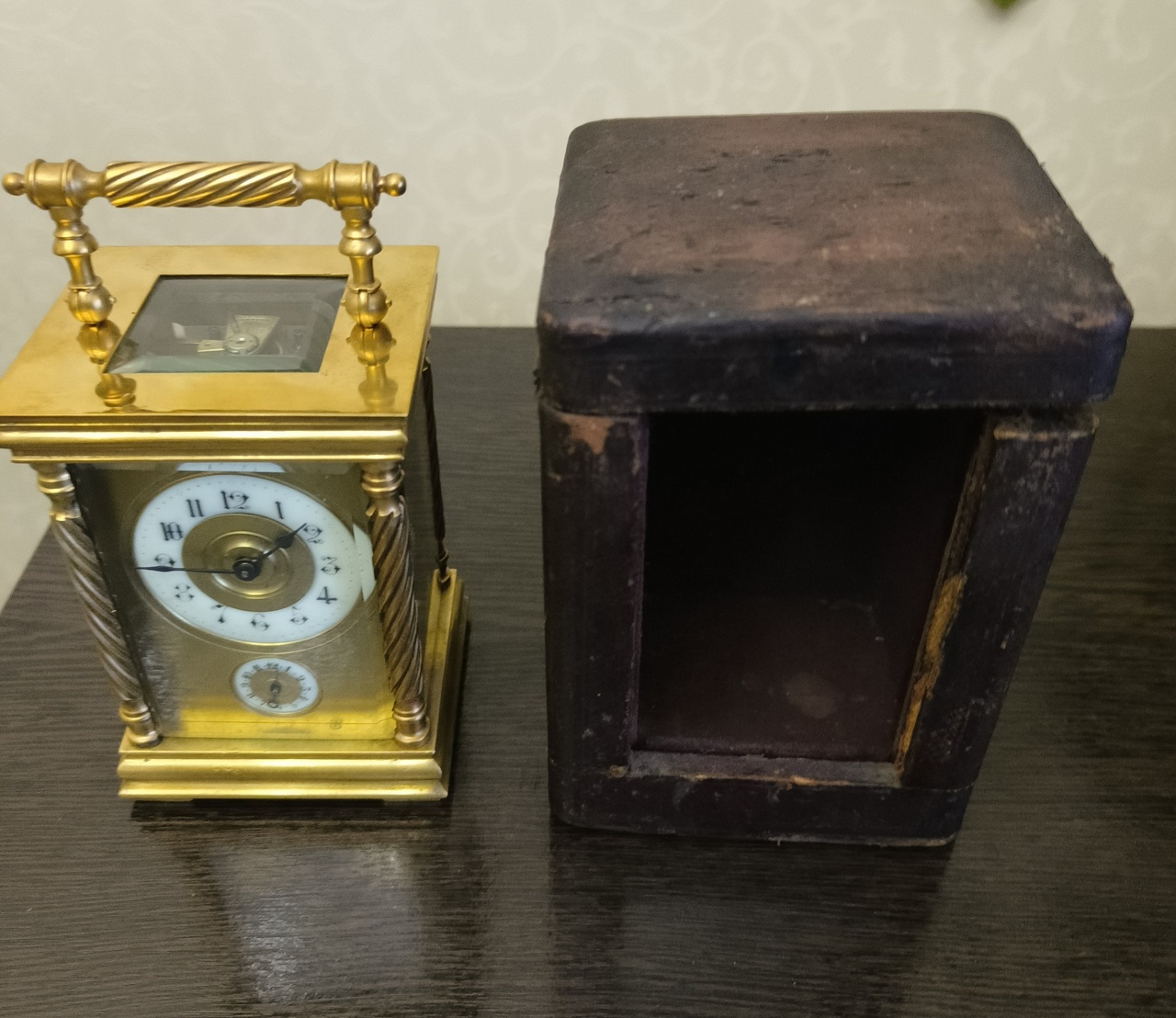

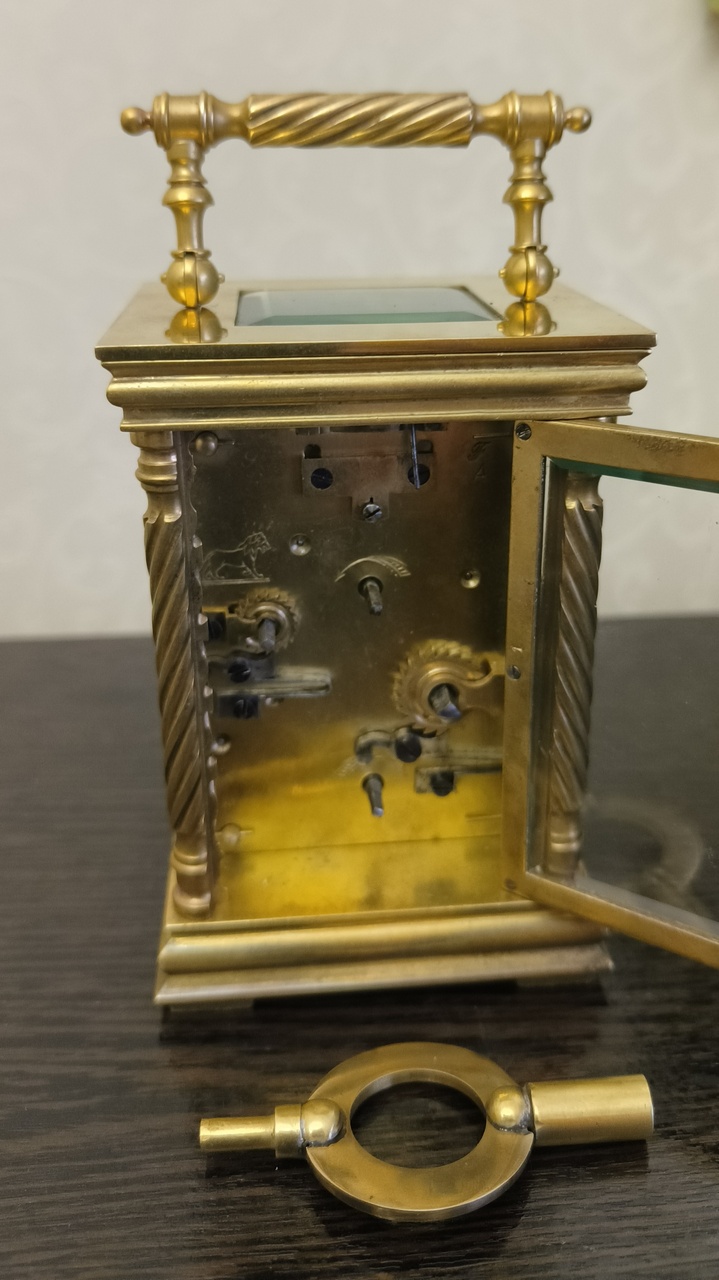

Не так давно показывал анкерную вилку, которую сделал для шахмака каретничка (http://forum.watch.ru/showpost.php?p...postcount=2034)пришло время показать самого пациента, а именно часики с функцией будильника  от фирмы «Дювердрей и Блокель», что было сделано станет понятно по исходным фото, родные стекла были либо утрачены либо со сколами и трещинами, по итогу оставил только стекло на дверке, остальные заменил. По оттенку стеклышка дверки, удалось подобрать остальные, отличие все таки есть, но в глаза не бросается. Для обработки стекол, собрал приблуду к токарному станку по дереву, если двух словах, это столик с кондуктором под 45градусов, грань задавал крупным алмазным диском, далее шкурка по камню, гритность абразива от крупного к мелкому, обязательная защита органов дыхания и зрения,  финишная  доводка «черепашками». Стрелочки сделаны из обрывков пружин, кажется 24 Ленца, предварительно были отпущены, пробиты футора, затем выпилил лобзиком, после доводки опять подкалил. По изготовлению стрелок есть тема на форуме http://forum.watch.ru/showthread.php...BB%D0%BE%D0%BA На изговлении пластины верхней крышки останавливаться не буду, прямоугольник с выпилинным квадратным  отверстием и фаской под стекло. Колокольчик, решил попробовать сделать, выдавливал или выбивал, кому как больше наравится, на холодную из листавого металла 2мм, марка не известна, для каминных и прочих конечно данный вариат не пригодится, но для будильника самое то, сравнил со звуком будильника Густав Беккер разницы не заметил ( Прошу поверить на слово!)  Что делать с футляром не знаю, пока помыл, почистил и подклеил задиры обивки, участки на которых она отсутствует затонировал в цвет, думаю ели понадобится, продолжить работу это ни как не помешает.

[Alex2051]

просто из обломков и результат - как новые! очень круто!

[arhistratig]

Супер! Золотые руки и голова.

[moremann]

Огромная благодарность Игорю - clockclub, очень помог советами, волоски баланса подкинул, без них настройка хода часов была бы невозможной!
