Ремонт часов Электроника. Общая тема


Всем доброго времени суток. Вот решил создать новую тему, посвящённую исключительно ремонту часов "Электроника" разных моделей и годов выпуска. В ней можно было бы задавать вопросы по той или иной неисправности, проблемам, решениям, обмену опытом и т.д. И неплохо было бы её закрепить в шапке, дабы не искать долго (надеюсь, модераторы не будут против). Как думаете, уважаемые форумчане?

Ну а начать я решил с описания одного из способов восстановления работоспособности не очень свежих токопроводящих резинок. Проблема довольно известная, не так ли?
Так вот, довольно часто приходится сталкиваться с тем, что оригинальные резинки в часах уже не способны выполнять на все 100% свои функции. Их поверхности стеклянеют, сами резинки слегка ужимаются и т.д. (конечно, это касается в большей степени старых часов). И, как следствие, часть сегментов на дисплее не видна.

Суть моего способа заключается в некотором наращивании (на 0.2-0.3 мм) по высоте оригинальных, уже не очень хороших резинок. И эти 0.2-0.3 мм я получаю из ... ещё одной резинки. Всё достаточно просто.

Допустим, я собрал часы (пусть в качестве примера это будет Электроника 5х) после ремонта, восстановления или профилактики. И на дисплее (вот блин) высвечиваются не все сегменты. Резинок новых нет, чистка спиртом не помогает, взрыхление поверхностей резинок с помощью мелкой наждачки тоже. Что делать? Беру, на первый взгляд, никудышнюю резинку от какой-нибудь Электроники 5х (можно и от других часов, но Электроника 5х в данном примере подходит лучше всего - не нужно возиться с размерами). Тонко срезаю застекляневший верхний слой с помощью линейки и скальпеля и выбрасываю его.
Дальше. У меня на руках остался кусочек резинки, у которого одна поверхность практически девственная. Затем с этого кусочка я срезаю ещё два слоя, как раз те, что нужны: 0.2-0.3 мм. Всё, теперь делаю два небольшых бутерброда: аккуратно укладываю вырезанные слои на "родные" резинки. Затем очень аккуратно устанавливаю ЖКИ на своё место. При этом нужно немного терпения, потому что установить диплей и не столкнуть или не перекосить верхние кусочки резинок с первого раза достаточно трудно. Кроме того, нужно следить ещё и за тем, чтобы ЖКИ сел на свои посадочные места в пластмассовом каркасе без перекосов (иначе при затягивании дисплей попросту может лопнуть). Если это получилось, аккуратненько прикручиваю металлическую пластинку, вставляю батарейку и проверяю полученный результат.

В большинстве случаев работоспособность резинок полностью восстанавливается. Если нет, продолжаю играться с другими резинками, другой толщиной и т.д.

В заключении хочу сказать, что мой способ не предендует на некую панацею или абсолютность. Он просто выручает меня в тех случаях, когда "родные" резинки уже не могут обеспечить хороший контакт и требуют замены, а подходящую замену взять негде.

Надеюсь, мой опыт пригодится кому-нибудь ещё. ;)

Темка хорошая. Было бы здорово её закрепить вверху ветки. А то по крупицам приходится вытаскивать информацию по ремонту из разных, порой очень забытых тем, названия которых ну никак к ремонту не относятся.
Много чего понаписано уже. Вот часть собрал в реестр. Делал его когда-то для себя.
Суть реестра - матчасть часов, а именно фото плат, тюнинг, ремонт, управление.


Примерная структура реестра: модель (проблема) - ссылка>> - автор - /тема/
Краткие обозначения:
Э - Электроника,
К- Камертон,
Л- Лидер,
плата - фото разобранных часов
>> - ссылка

............................................................................................................................................................
Матчасть часов Электроника.
Читать первым!!! Ответ на вопрос где чего в часах расположено и как с этим бороться >> Otmorozov /Электроника 55Б/
............................................................................................................................................................

РЕМОНТ

Статья по доработке эл. часов >> Electroff /My name is 55. ЧН-55./
Вопросы восстановления часов >> /электроника 30350, всё про всё/
Вопросы про кнопки советских Электроник >> /электроника/
Для точной настройки хода. как выглядит подстроечный конденсатор в часах. >> NamarElgert /Инструкция для Электроники 5 29367/
Как повысить точность хода, кварцы >> вопрос про точность хода
Повышенное потребление тока >> /ЖКИ жрет энергию/
Решение проблем, в т.ч. запуск часов >> /Электроника 5-206 горят все сегменты индикатора/
Жмём на кнопки, управление часами >> /Секретные фишки часов "Электроника"/
Меняем стекломаску. Как удалять и клеить стекломаски >> /Как удалять и клеить стекломаски?/
Б6-202 Э5-30350/30351.. ремонт >> не ходит электроника
Б6-202 Э5-30350/30351.. ремонт >> /Сказ про то, как я восстановил старую советскую "Электронику 5"/
ЧН01 Странный хрип при проигрывании мелодии в ЧН-01 >> решение проблемы пост Grammatevs #37,39
Э1 (светодиодная) ремонт >> Темы по ремонту светодиодной Электроники 1
Э1 (светодиодная) ремонт >> Темы по ремонту светодиодной Электроники 1
Э5 202 цифры отображаются не полностью >> /Электроника 5 202/
Э5 202 где общий провод и как вставить батарейки >> /Электроника 5-202 (видимо) - - где у нее земля?/
Э5-30351 ремонт >> проблема с электроникой 30351
Э77А решение проблемы сброса Э77А при ударе >> и >> siealex решение проблемы сброса э77а
............................................................................................................................................................

ТЮНИНГ

Чтобы кнопки не западали совет по кнопкам >> Grammatevs /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
Чтобы кнопки не западали совет по кнопкам >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
Чтобы кнопки не западали советы по доработке часов >> Berkut /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН01/ЧН02/ЧН03/ЧН04 переключение в режимы Тест-ЧН01-ЧН02-ЧН03-ЧН04 >> Electroff /Как сделать ЧН-01 из ЧН-02/
ЧН54/ЧН55 фото переключение ЧН55 в режим ЧН54 и наоборот >> aleksej /Мелодия ЧН-55/
ЧН54/ЧН55 переключение ЧН55 в режим ЧН54 и наоборот >> и >> siealex /Электроника 55Б/
ЧН54/ЧН55 фото площадок на плате для переключения ЧН55 в режим ЧН54 и наоборот >> siealex Электроника 55Б
ЧН54/ЧН55 вопросы повышенного потребления тока при переключении ЧН55 в ЧН54 и обратно >> /Мелодия ЧН-55/
ЧН54/ЧН55 вопросы повышенного потребления тока при переключении ЧН55 в ЧН54 и обратно >> /Мелодия ЧН-55/
ЧН52/ЧН53 переключение ЧН52/ЧН53 >> /Еще один трансформер/
Э52/Э53 совет по замене ЖКИ Э52/Э53 >> siealex /Еще один трансформер/
............................................................................................................................................................

ПЛАТЫ

Ручка-часы "Время"("Брест"), "QUARZ" производства РБ 1994 плата >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
Ручка-часы "Время"("Брест") производство СССР, Цветотрон плата >> Electroff Интересные в оформлении и нестандартные в исполнении модели часов.
Часы Победа (1991,ЗИМ) фото >> и >> katolik /Комбинированная "Электроника"/
К2-56 >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
К2-52 >> Wladnik /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
К2-52 >> Andrey M /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
К55Б >> Wladnik /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
К55Б >> Wladnik /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
К55Б/К2-52 >> Wladnik Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б
К62 >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
Л02 >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН01 >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН01 >> Richi /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН02 >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
ЧН05 >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
ЧН05 даташит на стрелочный механизм >> NamarElgert /Интересные в оформлении и нестандартные в исполнении модели часов./
Э B6-02 >> /aleksej /Электроника B6-02/
Э1 (светодиодная) >> andy_s /Электроника 1 постоянно высвечивают секунды/
Э1 (светодиодная) >> andy_s
Э5-202 фото >> и плата >> NamarElgert /моя коллекция Электроники/
Э5-202 >> alexbe
Э5-202 плата 1 версии >> illuzion /Часы Электроника (коллекция из Греции)/
Э5-30350/Э53 пластмассовый корпус/Э53В >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
Э5 с испанской датой FECHA фото >> и >> aleksej /Электроника 5 с "испанской" датой/
Э55Д >> Electroff /Интересные в оформлении и нестандартные в исполнении модели часов./
Э55/К2-52 >> Electroff /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
Э55/Э55Б/ЧН55 >> WhiteLion /Что выбрать: Электроника ЧН-01,ЧН-02, ЧН-03 или Электроника-55Б/
Э77А/Э52 >> Otmorozov /Электроника 55Б/
Э79 >> Andrey M /Понедельник начинается в воскресенье/
............................................................................................................................................................

ЭЛЕМЕНТЫ ПИТАНИЯ

Элементы питания >>>
Таблица соответствия элементов питания >>>
............................................................................................................................................................

ИНСТРУКЦИИ

Много инструкций >>>
Много инструкций >>
К55/К55б/К2-52/Э5-29367М >> Otmorozov /Электроника 55Б/
К55/К55Б/К2-52/Э5-29367М >> Grammatevs /Электроника 55Б/
К55Б >> elektronika5 /Инструкция Электроника 77А и Камертон 55Б/
К59 >> Ильмир /Камертон 65М инструкция/
Л2 >> и >> /Наверное самый полный ассортимент выпускаемой Электроники/
ЧН01/ЧН01В >> Otmorozov /Электроника 55Б/
ЧН54 >> Otmorozov /Электроника 55Б/
ЧН54/К63 >> Otmorozov /Электроника 55Б/
Э53 >> Otmorozov /Электроника 55Б/
Э77А >> illuzion часы /Электроника 77А/
Э77А/Э52 >> Otmorozov /Электроника 55Б/
............................................................................................................................................................

КАТАЛОГИ И ПРОЧЕЕ

Часы каталог, фото >>> Frolov
Часы каталог, фото >>> Otmorozov
Часы каталог, фото >>
Часы каталог, фото >>>
Фото часов >>>
Фото часов >>>
История создания Электроники >>>
............................................................................................................................................................




Огромная благодарность aleksej, Berkut, fantom1981, Grammatevs, Luke_Skywalker, NamarElgert, Otmorozov, ProphetExMachina, Shai Alyt NEMO, siealex, Surok, WhiteLion, ВесикOFF за то, что не пришлось изобретать велосипед и тыкаться подобно слепому котенку в поисках решений.

Большое спасибо за проделанную работу, уважаемый Electroff! Она очень облегчает поиск нужной информации и будет многим полезна.

Кстати, никакая она не необычная, я уже пару раз упоминал ее в сообщениях о запуске двумя кнопками, это просто самая первая версия из трех.

Тема хорошая, добавлю скан каталога зап.частей Электроники

Архивы с книгами, которые выкладывались или по которым давались ссылки в ветке Электроника. Пережал для уменьшения веса. Кому по-качественнее - ищем в вышеуказанной ветке или в сетке.
Кварцевые электронные часы - учебник Царева про наручные электронные часы.
Низковольтные индикаторы - справочник Лисицына по индикаторам, в т.ч. к настольным и наручным Электроникам (
Отечественные приборы индикации и их зарубежные аналоги - справочник Лисицына по индикаторам, в т.ч. к настольным Электроникам
Электронные часы на микросхемах - справочное пособие Ковалева. В т.ч. по настольным и наручным (Э Б6-20х) Электроникам
Электронные часы на МОП схемах - справочное пособие Бирюкова. В т.ч. по настольным Электроникам
О подборе кварцевых резонаторов - статья из журнала про параметры кварцевых резонаторов.
Пьезоэлектрические резонаторы - справочник Кандыбы про резонаторы. Полно и досконально о резонаторах, с чем их употреблять и как с ними бороться.

Информация по схемотехнике настольных часов Электроника на ИМС КР145ИК1901, КР1016ВИ1, ИМС серии К176 и основные принципы управления >>

Меняем поляризационную плёнку. Рассказка с фотографиями. ;)


Всем доброго времени суток!

Думаю, многие любители часов "Электроника" сталкивались с тем, что в некоторых экземплярах старых и не очень старых, но столь любимых часиков цифры на ЖКИ выглядят блекло. В большинстве случаев в этом виноват не сам дисплей, а частично утратившая свои свойства поляризационная плёнка, которая, как многие наверняка знают, наклеена на верхнюю и нижнюю поверхности ЖКИ. Определить это очень просто. Достаточно просто поднести кусочек хорошей плёнки к дисплею под определённым углом. Если цифры начинают выглядеть значительно контрастнее, старая плёнка уже не та, что была раньше, во времена своей молодости.:) И вывод очевиден - старую плёнку необходимо заменить.

Так вот, в поисках решения этой проблемы я нашёл довольно простой способ, который в моей практике очень хорошо себя зарекомендовал.

Из подручных средств нам понадобится такой набор:
1. Часовая отвёртка (разборка / сборка).
2. Новое лезвие.
3. Спирт и зубная паста.
5. Ватные палочки.
6. Хорошая чистая тряпочка из микрофибры.
7. Тонкий перманентный маркер с вашим любимым цветом или тот, что есть сейчас под рукой.:)
8. Линейка (лучше прозрачная).
9. Ножницы.

Кроме этого набора нужно запастись самой поляризационной плёнкой. Я для этого покупаю на барахолке за 2-3 грн. никому не нужные дисплеи от мобильных телефонов (желательно, чтобы площадь поверхности была побольше) и использую их. Как? Ответ будет ниже.

Итак, приступим. ;)

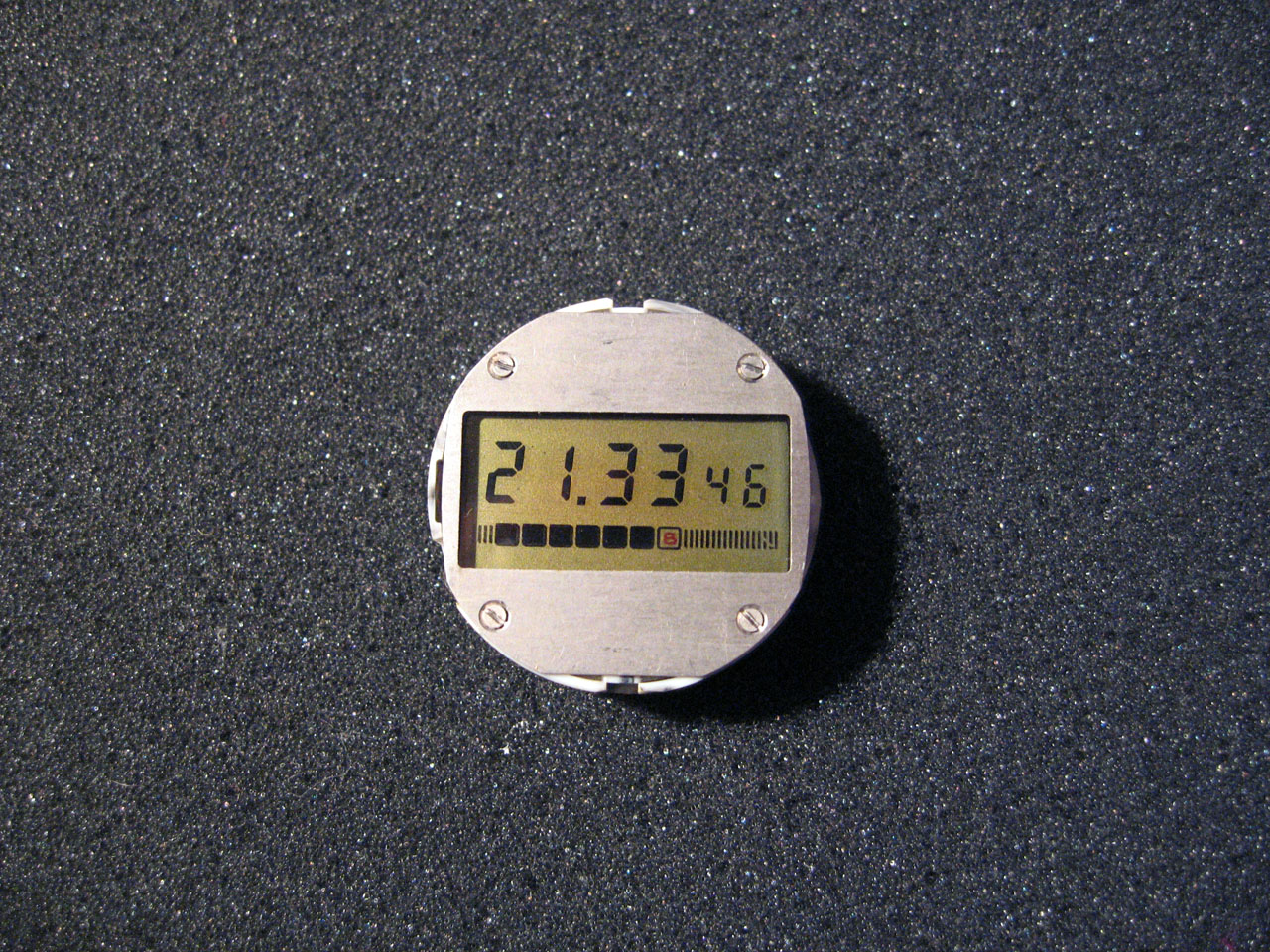

В качестве примера нам будет служить экземпляр известной Электроники 5-202 (30350). Вот так выглядел ЖКИ после того, как я собрал и запустил эти часы после проведённого профилактического ремонта.
Вложение 175459

Ну что, нужно готовить донора. Берём купленный на барахолке дисплей, доводим его до "голого" состояния и с помощью лезвия поддеваем плёнку в одном из углов. Она, как правило, приклеена очень хорошо. Поэтому нужно очень постараться и снять её с минимальными повреждениями и без сгибов, поскольку всё это может быть видно на обновлённом дисплее.
Будем считать, что этот этап успешно нами преодолён, и плёнка у нас в руках.

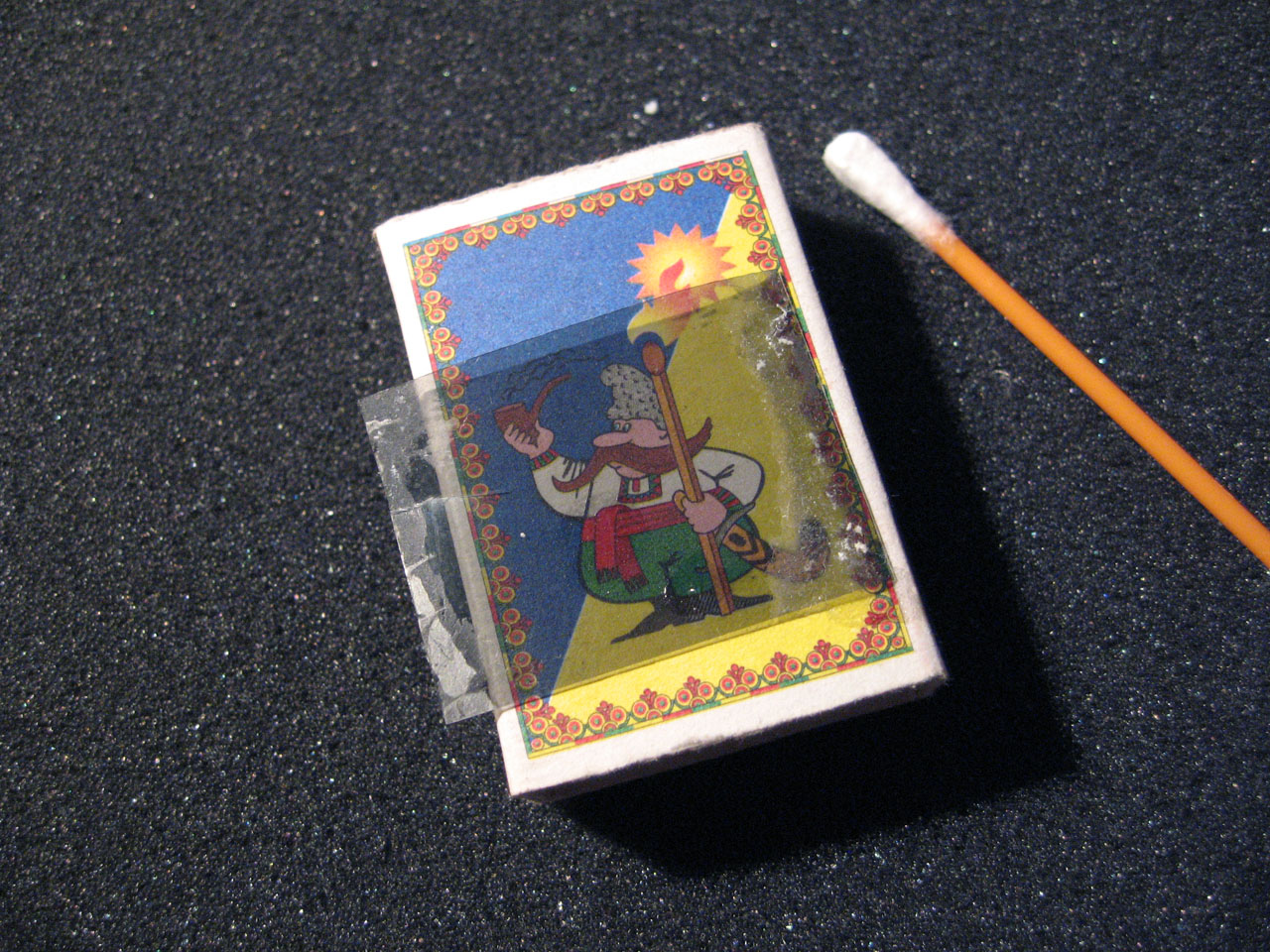

Далее. На одной из поверхностей плёнки находится слой клея, из-за которого плёнка выглядит мутно. Ничего страшного. Начинаем от него избавляться. Мне в этом помогают ватные палочки, спирт и зубная паста. Задача: со средним усилием и плавными движениями ватной палочки с небольшим количеством зубной пасты постепенно удалить этот слой клея со всей (или большей части) поверхности плёнки. Бывает, что паста не справляется (зависит от клея). Тогда я перехожу на спирт. Или пользуюсь и тем, и тем попеременно до тех пор, пока от клея ничего не останется.
Вложение 175460 Вложение 175461 Вложение 175462

После того, как слой клея удалён полностью, ещё разок проходимся спиртом по поверхности плёнки и с той, и с другой стороны. Затем с помощью тряпочки из микрофибры избавляемся от разводов спирта и натираем поверхность плёнки до зеркального блеска.
В результате наших стараний получаем примерно такой результат.
Вложение 175463

Теперь пришло время отделить такую же плёнку от ЖКИ часов. Техника та же. Единственное, нужно быть предельно аккуратным, чтобы не сломать дисплей.
Вложение 175464 Вложение 175465

Ну вот, плёнка от ЖКИ благополучно отделена, и старую плёнку можно отбросить в сторону.
Вложение 175466 Вложение 175467

Следующий этап. Готовим новую плёнку к "обрезанию".:) Поскольку конечный результат сильно зависит от угла относительно вертикальной оси, под которым плёнка прилегает к поверхности дисплея, этот угол нам и нужно определить. Аккуратно кладём плёнку на работающие часы и медленно её поворачиваем относительно своей оси. Визуально определяем, при каком угле контрастность цифр максимальна. На фото ниже показано, как этот угол может влиять на контрастность.
Вложение 175468 Вложение 175469 Вложение 175470

Когда угол определён, прикладываем линейку, например, к будущей верхней границе (чуть выше металлической рамки) и проводим черту маркером, задаём горизонтальное направление. Для того, чтобы сделать окончательную разметку плёнки, вытаскиваем батарейки, раскручиваем 4 винта, снимаем эту металлическую рамку и прикладываем плёнку уже непосредственно к ЖКИ. Опять пользуемся маркером и линейкой. Получаем примерно вот такой рисунок.
Вложение 175471

Всё, обрезаем плёнку.
Вложение 175472

Теперь аккуратно кладём плёнку на дисплей, проверяя, чтобы её границы "не уплыли" за его края.
Вложение 175473

Ну вот практически и всё, часы можно собирать. Нежно кладём металлическую пластинку, опять же следя за тем, чтобы плёнка никуда не сместилась, закручиваем 4 винта, вставляем батарейки и тащимся от полученного результата. :)

Последние 2 сравнительные фотки, ДО и ПОСЛЕ.
Вложение 175459 Вложение 175474

Надеюсь, мой опыт пригодится кому-нибудь ещё.

Всем удачи. ;)

Только надо быть очень осторожным и не залить индикатор спиртом. В некоторых моделях от спирта отклеивается сам индикатор, и кристаллы вытекают.

Кстати, нижнюю пленку тоже желательно бы менять.

Таперича о том, чем паять часы.
Будучи в октябре в г. Новосибирске, приобрел вот такой маленький паяльник с регулятором. Не смотря на интернет и не подозревал о существовании подобного. Маленький и очень легкий. Провод относительно мягкий. Паять маленькие платки - одно удовольствие по сравнению с какой-нибудь дубиной, пусть даже с цифровым индикатором (есть у меня ещё вот такая http://siriust.ru/images/lukey-702.jpg но там паяльник побольше). Разогрев быстрый.
К этой станции можно приобрести отдельно паяльник и подключить его к регулируемому блоку питания 0- 12...15В, 2А.
На пяльнике есть наклейка 12V 8W. Но енто не есть правда. На 12В он тянет 1,5А, соответственно мощность 12*1,5=18 ватт. Нагреватель из нихромового провода примерно 0,4 мм.

Подобный маленький паяльник можно сделать и самостоятельно буквально из мусора
http://marsohod.org/index.php/ourblo...-nano-payalnik

Припой использую тонкий, диаметром примерно 0,7 мм. Чем он тоньше, тем быстрее плавится и при меньшем нагреве жала.

ПОДСКАЖИТЕ. часы электроника 77а работает только подсветка,редко появляется время но не надолго,что сними может быть.

В воде часы топили? Батарейка новая? Какое время появляется (в смысле оно не обнуляется когда исчезает или обнуляется)? Как оно исчезает - само по себе или после включения подсветки?

А вот ещё нашел в архиве два паяльника по-быстрому для пайки мелочей. Один делается практически из ничего, но надо понижающий трансформатор, второй - минутная доработка прибора для выжигания по дереву.

Спасибо Electroff, за ссылку на изготовление паяльника из резистора. Один час и готов паяльник - дешево и сердито. Работает отлично.
С ув.Александр.

Снимать плату и чистить контакты, не поможет - менять кварц, не поможет - сдохла микросхема.

не топил,в мастерскую носил сказали что батарейка подсевшая но время должна показывать.Исчезает само по себе и каждый раз одно и тоже время 1:00,подсветка работает даже когда они выключены.А чем чистить контакты,если сдохла микросхема то их можно выкинуть.

Я обычно для чистки беру спирт этиловый или растворитель 646. Чищу ватой, зубной щеткой. Окислы на контактах, коррозию, остатки вытекшего электролита чищу, в зависимости от тяжести ситуации, стёркой для карандашей, скальпелем, надфилем. Если сдохла микросхема то выкидывать последнее дело, особенно если состояние корпуса отличное. Таких уже не выпускают. Раритет, можно сказать. Найдите где-нибудь на барахолке, ну там на Удельной, например, аналогичные рабочие и поменяйте плату.
Ну да, кварц и ИМС под подозрением. Особенно ИМС.

а что такое ИМС и кварц как его починить, да они новые через интернет магазин заказывал,не какой коррозий нету.

Посмотрите на фотографии выше, в сообщении, где коллега Electroff о паяльнике рассказывал. Последняя фотография в верхнем ряду.
Кварц - это металлический цилиндрик, на который указывает паяльник. Ремонтируется путем замены.
ИМС - интегральная микросхема. Там же, 2 шт., залитые черной смолой. Ремонтируется путем замены платы целиком. :)

Интересно узнать, индикация появляется на мгновение или хотя бы на несколько секунд? Если второе, идут ли при этом секунды? Если да, то с нормальной ли скоростью. После повторного появление значение секунд сохраняется таким, каким при пропадании было или сбрасывается?
Но эти вопросы, скорее из любопытства. Вариантов здесь немного: замена кварца и замена платы. Есть, конечно, и экзотические варианды, вроде микротрещины на дорожке, которую можно запаять, но это вряд ли...

индикация появляется по разному бывает секунд 30-40,а бывает и больше 2-3 минуты, секунды идут нормально.А насчёт индикаций времени бывает сбрасывается обратно на 1:00 а бывает продолжают идти с того времени где и выключились.

Вот ещё вам, как чего в электронике выглядит и с подписями http://forum.watch.ru/showpost.php?p=387531&postcount=16
Тем более, ежели часы новые, путь на барахолку. И чистить не обязательно. Не поможет в данном случае.
Если секунды идут нормально, в смысле 1 секунда проходит за 1 секунду, а не за больший промежуток времени, то, думаю кварц у вас исправен.

Всем БОЛЬШОЕ спасибо за ответы.

Обновленный реестр:
http://forum.watch.ru/showpost.php?p=972753&postcount=2

Про..терянные звуковые контакты в часах по-быстрому восстанавливал, вырезая их из какой-нибудь жести. Но упругость таких контактов их была сосвем не... Точнее сказать её совсем не было. Вот только сейчас пришла в голову идея вырезать их из стальных упругих пружин. Не смотря на такое их качество, они не плохо гнуться из-за того, что тонкие. Для того что-бы припаять контакт из пружины, его облуживал аспирином (не водорастворимым, а обычным).

Стоило бы, наверно, кончик немного вниз подогнуть, чтобы напыление не царапать острой гранью среза. Сталь серебра потверже будет.
А как с контактом дела обстоят? Сталь, на мой взгляд, для этого не лучший выбор, тем более, что Вам пришлось аспирин применять для пайки. Наверняка, пленка окислов имеет место.

Я часто использую аспирин для пайки стальных и и других деталей, трудно поддающихся лужению. Но после него нужно хорошо промыть место пайки. Во избежание, как говорится...

Не подгибал пока, т.к. резонатор потрескавшийся. Вот заменю, слегка выгну, как на фотке с аспирином. Контакт нормальный, пишшат громко. Упругая сталь, по моему, выбор как раз нормальный. Контакт всегда торчит, не пригибается вниз. А после лужения в кислотных флюсах деталь моется с хозяйственным мылом. Его щелочи нейтрализуют остатки кислоты.

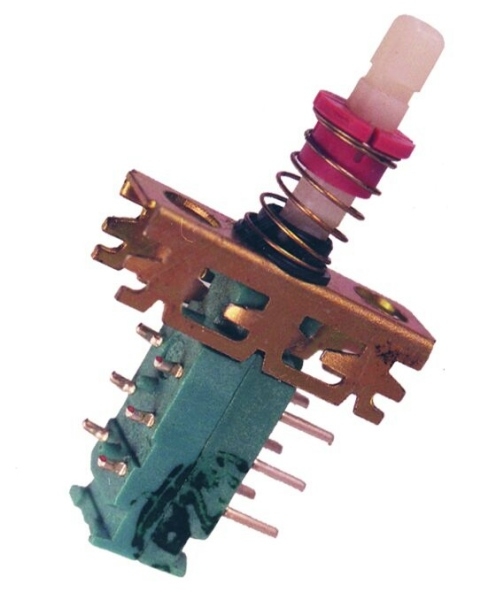

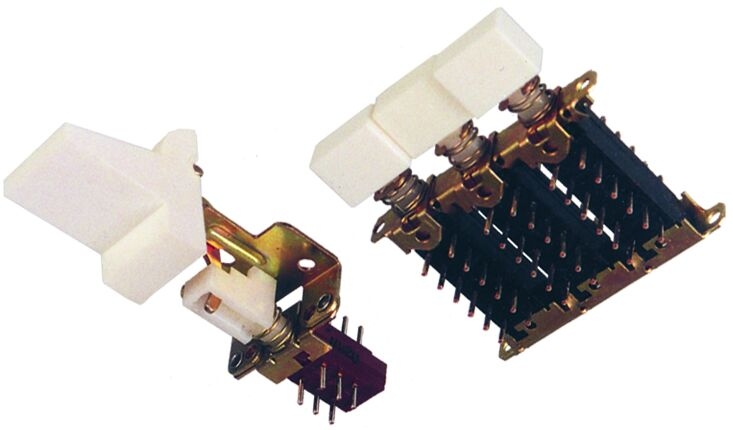

Я для этих целей использую контакты от широко распространённых во времена СССР переключателей П2К, ПКн. Они хорошо лудятся, режутся, пружинят. Как раз очень хорошо подходят для подобных целей. Только, конечно, не те, в виде ножек, что видны на картинках, а те, которые "ездят" по ним внутри переключателя. :)
Вложение 178952 Вложение 178953

Музыкальные синтезаторы серии УМС (стр.1)
Музыкальные синтезаторы серии УМС (стр.2)

Думаю, может быть полезно.
Как минимум - интересно как каталог всех теоретически возможных наборов мелодий в советских и постсоветских ("докитайских") часах.
Не знаю правда, все ли перечисленные варианты УМС использовались в наручных часах.

У меня, как минимум, есть такие часы с УМС (судя по мелодиям):
1. Без индексов (Турецкий марш, Вальс Грибоедова, пи-пи) - 29367
2. С индексом 04 (Калинка, Песня о Родине, Подмосковные вечера, пи-пи) - 29367, какая-то 52я (не знаю, Электроника или Камертон. Родное стекло было полностью нечитаемо)
3. С индексом 09 (Моцарт - симфония №40, ..., Гопак) - Камертон 52Б

А кому ещё какие встречались?

И ещё если дым (пар?) ацетилсалициловой кислоты случайно вдохнуть - мало не кажется... :eek: :mad:
Поэтому использую аспирин крайне редко. Разве что - как "экспромт" где-то вне дома.
А так предпочитаю ортофосфорную. И лудит лучше и не воняет почти.

Потом - да, обязательно мыть хоз. мылом.

Мне попадались 01 (Эх дороги, что-то еще военное) и 02 (Крыжачок, Сувениры, Зорька Венера, что-то еще, пи-пи), обе в 55Б. Люди писали также о 05 (марш Мендельсона).

В прошлые выходные поймал на барахолке настольный будильник на ВЛИ
Альфа-Электроника 12-41В. Выпуск - 1992 год.
Вот такие, только чёрные:
http://radiokot.ru/forum/download/file.php?id=23777

Заинтересовали надписью на морде "мелодия". Даже не знал, что такой вариант был в природе. Обычные 12-41A - просто противно прерывисто пищат.

А тут стоит чип (в обычном DIP-корпусе) с индексом 03:
(Песенка Чебурашки, Песенка Крокодила Гены)

Поменял все электролиты - заработали.
Вот это ностальжи! Доволен как слон! :D

Только ВЛИ севший (впрочем, как всегда).
Всё-таки, хреновые ВЛИ делали в СССР. :mad:
Надо будет поменять и буду их пользовать как повседневный будильник. "Пусть бегут неуклюже..." :):):)

Не надо. У нас делали нормальные индикаторы. Наверно только одна модель (как в этих часах) со временем начинала неравномерно светиться.

При всём уважении к Вашему 80-му уровню ;)
(без подколок, музей действительно впечатляющий! С него-то я и заболел собиранием всяческих ретро-"Электроник".),
у меня впечатления "несколько" другие.

Сколько мне попадалось советских часов на ВЛИ, наверно, у 80% ВЛИ или заметно подсевший или безобразно севший.
У калькуляторов - не так, хотя тоже не особо радостно. А вот у часов, где ВЛИ светится круглосуточно - сплошь и рядом.
Не даром кнопку пониженной яркости выдумали. Только мало кто ею пользовался, как видно.

Как вариант - часы с нормальными индикаторами на барахолки не выносят. Или сами юзают или на eBay'е буржуинам толкают за $$$.
Также читал, что к концу 80-х - началу 90-х качество выпускаемых советских ВЛИ сильно упало (perestroika?).

Ну так им сколько лет-то. Все сроки наработки давно вышли. Для сравнения в магазинах еще попадаются старые кассовые аппараты с индикаторами на ВЛИ (типа Samsungа). Они точно так же выгорают.

Тоже справедливо.
Импортных часов на VFD (ВЛИ), проработавших 10-20 лет, мне не попадалось.

сколько видел часов 70-х, 80-х - севшие почти всегда, ИВ-12, ИВЛ1-7/5 (не уверен в точности цифр, но тот самый). Яркость падает раза в 4 и сильно пятнами, следы от проволоки сеток, и люминофор сильно темнеет. сложно сказать сколько нужно для этого лет, правда... может 5, может 20.

Впрочем были и исключения. Есть в коллекции вот такие, только красные http://www.leningrad.su/museum/show_calc.php?n=232
в которых родные лампы 1975 года в образцовом состоянии и ярче чем новые 91 года (я пробовал поменять). Это думаю благодаря схеме регулировки яркости с фоторезистором. Так что кто хочет вечные часы - должна быть такая схема.

И еще недавно попались Г9-04 (не стал себе оставлять) там 2 лампы как обычно темные и пятнами а 2 - в идеале как новые (но все 4 одного месяца и года, и часы под пломбой).

Да, и еще есть один Б3-36 1979 года где индикатор еще старого образца - ярче чем новые (при том же напряжении). Но он один такой, а севших на 80 % и просто нерабочих разных лет выпуска видел - очень много.

Скорее всего в теории такой индикатор может работать десятилетиями, но на практике низкая культура производства и тотальная экономия - плохая чистота материалов - отравляет и накал, и люминофор, плюс происходит распыление материалов как в неоновых индикаторах.

Ого, кстати, пополнение в музее - синяя http://www.leningrad.su/museum/show_calc.php?n=431
мне нравится эта модель )

А лампы я мог там и поменять. Благо на панельках.

нет я имел в виду, в моей коллекции есть такие же только в красном корпусе, речь о них. В моих оригинальные индикаторы 1975 года.

И еще никогда не знаешь, сколько эти часы эксплуатировались. Могли пролежать себе двадцать лет на складе каком-нибудь.
