"Титановый конструктор" - проект модульного корпуса для часов Восток

[Meny]

Сообщение от Nikkk333

Минутную стрелку в последней доработке 3д модели сделал двухсоставную с изогнутым основанием, поскольку хотел сделать объемные индексы.

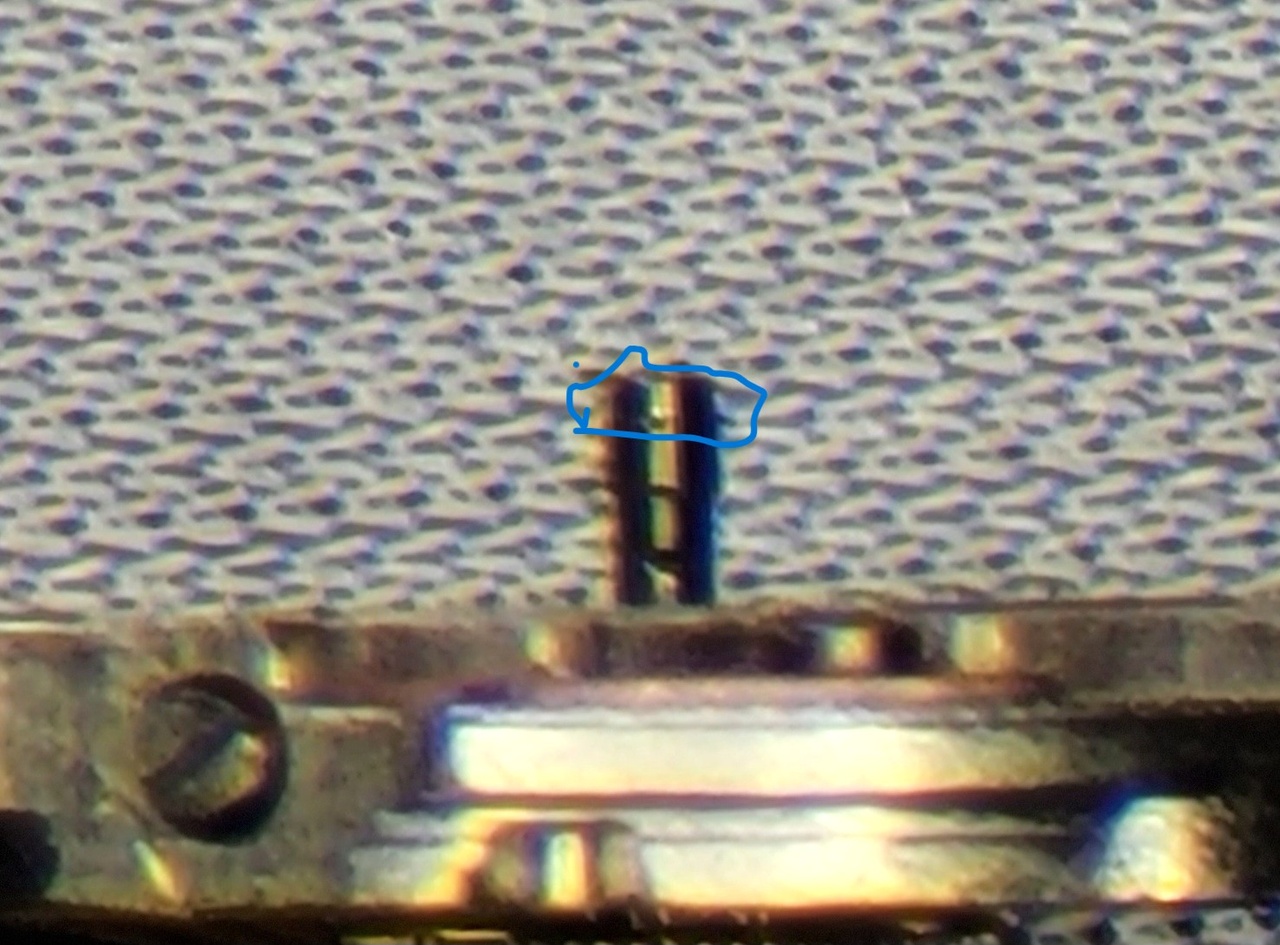

Если Вы рассматриваете составную минутную стрелку как решение проблемы, а не дизайнерскую задумку то у минутного триба для посадки на него стрелки есть проточка, образующая полку + 5 соток, которая не дает стрелке провалится дальше. Если сделать юбку или переходную втулку, то ее высотой можно выбрать нужный Вам размер по высоте.

[A1exandro]

Сообщение от Meny

Вложение 3954505

Если Вы рассматриваете составную минутную стрелку как решение проблемы, а не дизайнерскую задумку то у минутного триба для посадки на него стрелки есть проточка, образующая полку + 5 соток, которая не дает стрелке провалится дальше. Если сделать юбку или переходную втулку, то ее высотой можно выбрать нужный Вам размер по высоте.

А можно просто взять другой триб, повыше, от датых например.

[Meny]

Сообщение от A1exandro

А можно просто взять другой триб, повыше, от датых например.

Морочится с поиском и заменой триба не проще. Проще сразу 2416 взять и на его базе собирать часы убрав модуль даты. Если в этом направлении двигаться. Что делать если и высоты датного триба не хватит?

[GRU666]

Подпишусь на тему

[A1exandro]

Сообщение от Meny

Морочится с поиском и заменой триба не проще. Проще сразу 2416 взять и на его базе собирать часы убрав модуль даты. Если в этом направлении двигаться. Что делать если и высоты датного триба не хватит?

Удаление модуля даты не увеличит высоту трибов, т.к. там прижимная пластина.
Проще триб махнуть)

[Meny]

Сообщение от A1exandro

Удаление модуля даты не увеличит высоту трибов, т.к. там прижимная пластина.
Проще триб махнуть)

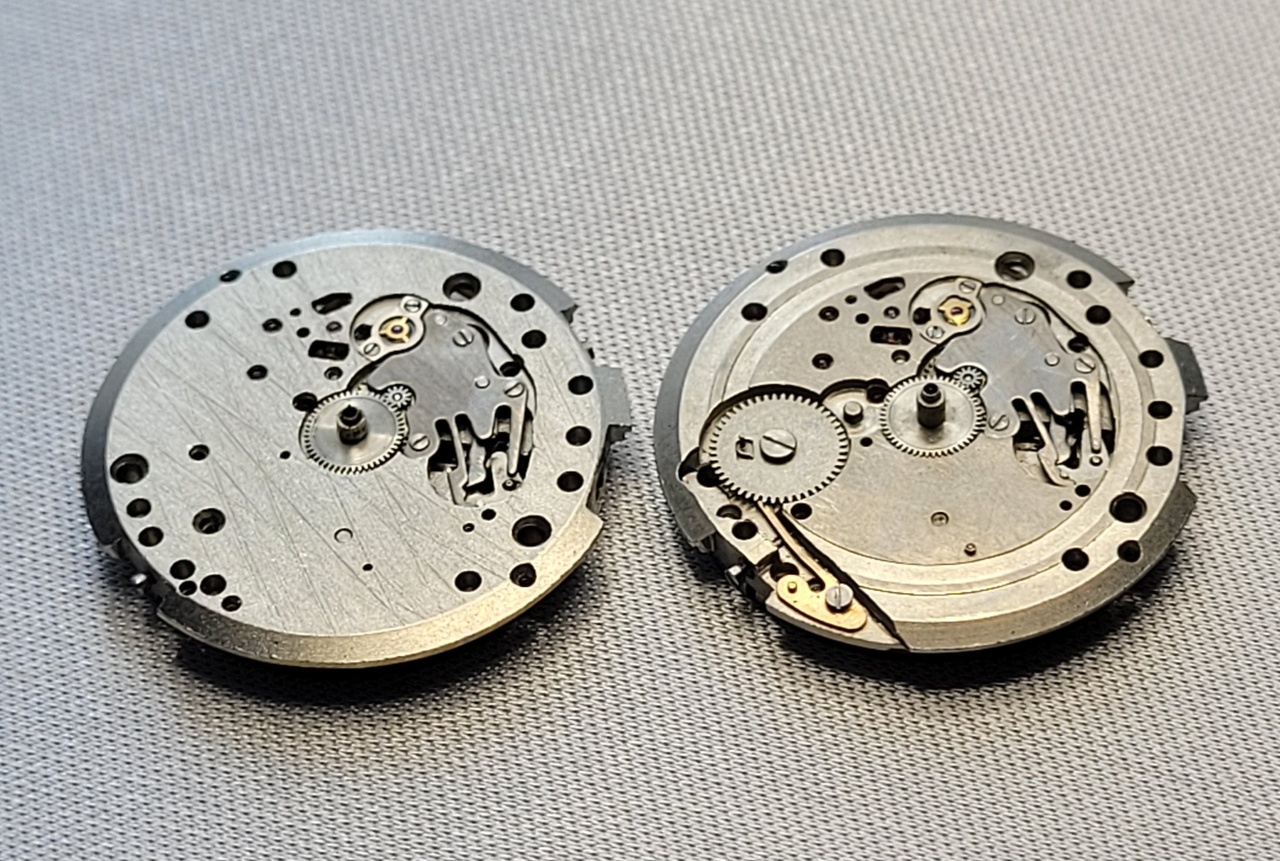

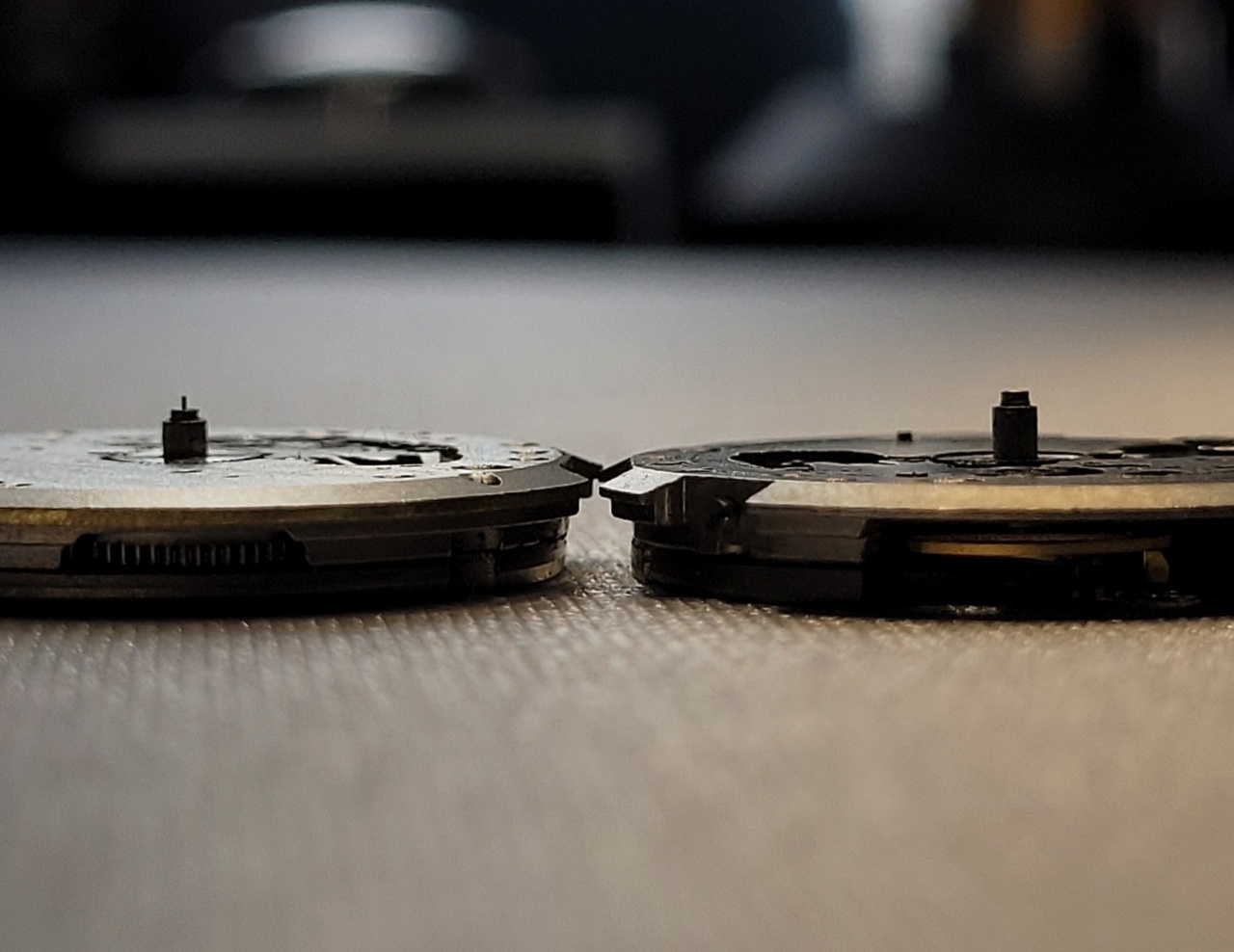

А пластину если мы дату убираем зачем оставлять? Вот Вам для наглядности на примере 2409 слева (мех без даты) и 2414 справа (мех с датой)

Функцию пластины как в 2409 на себя циферблат берет, опускаясь на ее место и увеличивая тем самым зазор. Но и этих уловок не факт что будет достаточно.
Если рассматривать механизмы с АПЗ то есть механизм 2415.01 это 2416 без даты. с длинными трибами и прижимной пластиной убрав которую можно выиграть 3-4 десятки высоты для толщины циферблата.

Так что с точки зрения технологичности процесса, выходящего за рамки сборки одного экземпляра для себя любимого из того, что есть под рукой снова нет махнуть триб не проще.)

[A1exandro]

Сообщение от Meny

А пластину если мы дату убираем зачем оставлять? Вот Вам для наглядности на примере 2409 слева (мех без даты) и 2414 справа (мех с датой)
Вложение 3954718 Вложение 3954719
Функцию пластины как в 2409 на себя циферблат берет, опускаясь на ее место и увеличивая тем самым зазор. Но и этих уловок не факт что будет достаточно.
Если рассматривать механизмы с АПЗ то есть механизм 2415.01 это 2416 без даты. с длинными трибами и прижимной пластиной убрав которую можно выиграть 3-4 десятки высоты для толщины циферблата.

Так что с точки зрения технологичности процесса, выходящего за рамки сборки одного экземпляра для себя любимого из того, что есть под рукой снова нет махнуть триб не проще.)

Кому как.
Если мы говорим про технологичность, сколько нужно действий чтоб кастрировать 2414, при условии снятого цифера? И сколько нужно действий, чтобы заменить триб на 2409?
Кому как, Ваше предложение хорошее, безусловно.
Я озвучил свое)
В этом есть свои плюсы - у автора уже, как минимум 2 решения.

[Meny]

Сообщение от A1exandro

Кому как.
Если мы говорим про технологичность, сколько нужно действий чтоб кастрировать 2414, при условии снятого цифера? И сколько нужно действий, чтобы заменить триб на 2409?

Под рукой для наглядности были только механизмы на ручке. Т.к. автор планирует использовать механизм с АПЗ и изготовить кастомный ротор то, как мне кажется 2415.01 со снятой пластиной и уже имеющий в базе длинные трибы даст дополнительное пространство под циферблат без лишних действий. В любом случае согласен с Вами у автора есть варианты куда двигаться дальше. С интересом буду следить за развитием событий. Автору удачи. Подписался на тему.

[Nikkk333]

Всех приветствую! Небольшое обновление информации о проделанной работе.

1. На данный момент не удалось найти изготовителей кастомных заводных головок, поэтому было принято решение оставить оригинальную, но с некоторой доработкой.
Спроектировал накладку которая будет напрессовываться на оригинальную зг (чёрный вариант печатал для примерки, серый вариант выточен из титана)







Вторая версия накладки будет напрессовываться на обточенную зг (уберутся заводские проточки), что позволит уменьшить габариты сборной конструкции

2. Стрелки на стадии производства. Тестовый образец решено сделать из анодированного алюминия.



3. Получил после фрезеровки корпус и крышку, результатом очень доволен. Осталось нарезать резьбу и отдать делали на анодировку.



4. Решил поэкспериментировать с ротором автоподзавода. Сместил центр масс ближе к оси вращения, что бы минимизировать эффект "волчка" на руке, и снизить нагрузку на ось подшипника. По расчетным данным энергии для завода должно хватить, но точно можно будет сказать только после изготовления. Ротор будет фрезероваться из латуни.

[Topoley]

Визуально кажется что, такой ротор не будет вращаться
