Каковы размеры стандартной амфибийной крышки ?

[MegaZur]

Сабж , подскажите пожалуйста размеры, у кого есть крышка и штангенциркуль

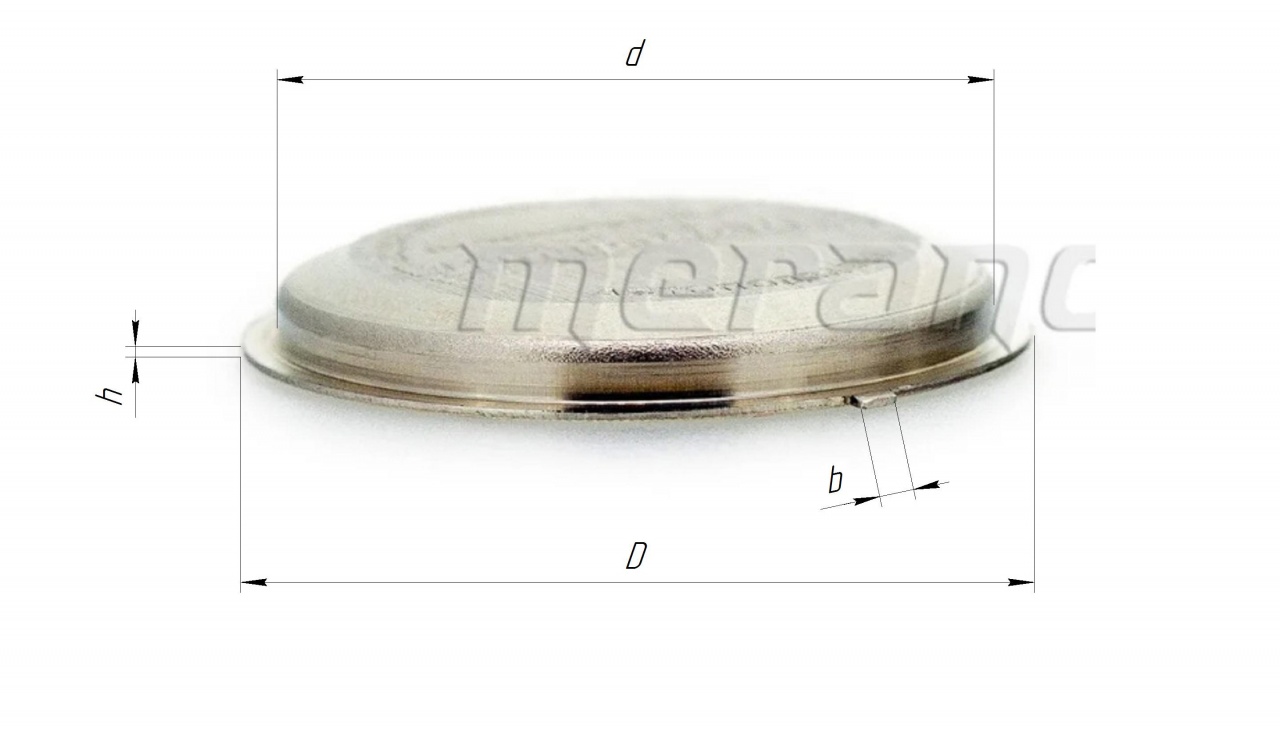

для удобства - чертежик прилагаю

[Dé Boucher]

Сообщение от MegaZur

Сабж , подскажите пожалуйста размеры, у кого есть крышка и штангенциркуль

для удобства - чертежик прилагаю

У Буялова есть. Спросите напрямую.

[YuranS]

D - 35,8 мм,
d - 32,5 мм,
h - 0,45 мм, там где ушко (на схеме обозначено b), а там где на схеме h к высоте добавляется выступы, которые на фотке не видны (два круговых выступа для прожатия резинки), и получается 0,6 мм так как штангель хватает этот выступ.
b - 2,0 мм
Измерял две крышки обычные заводские, от АПЗ.

[MegaZur]

Благодарю. Получается что практичкски совпадает крышка бюа и обычной. А сталобыть можно поставить прозрачную !

[olegpan]

Только берите прозрачную с Комкома. Мераномовские дают очень "отвислое пузо"
