Советы от часового мастера Душана Грујић

О часовых инструментах, о ремонте и не только.
Ответ

Опции темы
  #1
Старый 18.10.2010, 08:55
Аватар для Душан Грујић
Душан Грујић Душан Грујић вне форума   Автор этой темы
Moderator

Регистрация: 25.05.2008
Адрес: Белград, Сербия
Сообщений: 3,634
Сказал(а) спасибо: 639
Поблагодарили 6,419 раз(а) в 2,287 сообщениях
Инструменты специального назначения

Доброе утро, всем!

Вот здесь инструмент - щипцы, очень интересной формы.

Для них только одно специальное применение, но в настоящее время, не очень часто необходимое.



Их назначение - для формирования крышки от карманных часов, которая не хочет закрываться обычным способом.

Вопреки моим первоначальному мнению, считаю что, щипцы не оставляют следов на крышках и также, оказались столь же ценные, как на вес золота.

Поскольку, лучше один раз увидеть, чем сто раз услышать, вот еще одна картинка, которая иллюстрирует, как щипцы применяются.



Но пожалуйста не обращайте внимания на цену, она такой была, одну сотню лет назад.

С уважением

Душан
__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Эти 7 пользователей сказали Спасибо! Душан Грујић за это сообщение:
Dwatch (20.05.2011), nadir (19.10.2010), Stanislav (19.10.2010), stanislav24 (02.01.2015), Uchenik (06.11.2013), zinin7 (07.09.2012), Андрей Крукович (18.10.2010)
  #2
Старый 18.10.2010, 09:46
Аватар для Душан Грујић
Душан Грујић Душан Грујић вне форума   Автор этой темы
Moderator

Регистрация: 25.05.2008
Адрес: Белград, Сербия
Сообщений: 3,634
Сказал(а) спасибо: 639
Поблагодарили 6,419 раз(а) в 2,287 сообщениях
Доброе утро всем, еще раз!

Вот здесь еще один инструмент специального назначения - щипцы, которые являются очень часто необходимыми.

Их применяем для формирования внутреннего витка пружины для часов, при замене пружины или при ее ремонте. Очень важно, что их губки не конические. Для того, чтобы правильно формировался внутренней виток пружины.



Вот еще одна картинка, которая иллюстрирует как щипцы применяются.




С уважением

Душан
__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Эти 13 пользователей сказали Спасибо! Душан Грујић за это сообщение:
andreyus (07.04.2016), Anker-NL (19.10.2010), bonnome (20.05.2011), Dwatch (20.05.2011), kostya (19.10.2010), makar (05.01.2011), nadir (19.10.2010), sergey f (01.01.2011), Stanislav (19.10.2010), Trops (06.01.2011), Uchenik (06.11.2013), Vital11 (09.01.2012), Андрей Крукович (18.10.2010)
  #3
Старый 19.10.2010, 12:04
Аватар для Душан Грујић
Душан Грујић Душан Грујић вне форума   Автор этой темы
Moderator

Регистрация: 25.05.2008
Адрес: Белград, Сербия
Сообщений: 3,634
Сказал(а) спасибо: 639
Поблагодарили 6,419 раз(а) в 2,287 сообщениях
Добрый день, всем!

Вижу как много форумчан задают вопросы о том, как поставить заводную пружину в барабан. Я тоже слышал, что многие часовщики заводят пружины руками, без инструмента.

Заводная пружина в барабане является двигателем часов, поэтому очень важно, чтобы пружина была без ущерба. Также надо обратить внимание, чтобы пружина была в одной плоскости и когда она развита и когда заведена.

Часы очень низко действенный механизм, потери силы в передаче большие и если мы добавим еще потери, часы будут выполнять свою работу плохо.



Тут много различных инструментов предназначены для навивки пружины, чтоб поместить их в барабан. Для того чтобы работать с часами всех размеров, надо будет иметь по крайне мере три набора, для всех часов, от дамских наручных, карманных до крупно габаритных, диаметр барабана от 5,0 мм до 85,0 мм.


С уважением

Душан













__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Эти 16 пользователей сказали Спасибо! Душан Грујић за это сообщение:
Amateur (01.03.2011), amur (19.03.2014), Dwatch (20.05.2011), Indr (18.08.2018), kostya (19.10.2010), nadir (19.10.2010), Pavmel (03.11.2012), Sakibekov Ruslan Aktau KZ (01.08.2015), shkoljar (29.11.2012), Stanislav (19.10.2010), tt68tt (18.04.2014), Uchenik (06.11.2013), Vital11 (09.01.2012), Vital66 (08.06.2015), Андрей Крукович (21.05.2011), Б. дмитрий (08.10.2011)
  #4
Старый 19.10.2010, 16:11
nnebusov1 nnebusov1 вне форума
Форумчанин

Регистрация: 12.10.2008
Адрес: Моск обл, пос Малаховка
Сообщений: 416
Сказал(а) спасибо: 299
Поблагодарили 129 раз(а) в 96 сообщениях
Уважаемый Душан Владимирович,применяю приспособление сделанное по Вашим чертежам из дерева. Спасибо,очень удобно для крупногабаритных механизмов.С уважением,Николай Степанович.
Ответить с цитированием
  #5
Старый 19.10.2010, 20:20
Аватар для Душан Грујић
Душан Грујић Душан Грујић вне форума   Автор этой темы
Moderator

Регистрация: 25.05.2008
Адрес: Белград, Сербия
Сообщений: 3,634
Сказал(а) спасибо: 639
Поблагодарили 6,419 раз(а) в 2,287 сообщениях
Добрый вечер, Николай Степанович!

Пожалуйста, давайте несколько фотографий приспособления которые Вы сделали, так чтобы другие форумчане могли посмотреть это приспособление для навивки пружин.

Это легко изготовить и его цена много раз дешевле чем набор от Bergeon, специально что Bergeon не легко использовать для снятия пружины из барабана.

Работа с пружины от крупно габаритных часов могут быть очень опасны.

С уважением

Душан
__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Этот пользователь сказал Спасибо! Душан Грујић за это сообщение:
kostya (20.10.2010)
  #6
Старый 19.10.2010, 21:38
nnebusov1 nnebusov1 вне форума
Форумчанин

Регистрация: 12.10.2008
Адрес: Моск обл, пос Малаховка
Сообщений: 416
Сказал(а) спасибо: 299
Поблагодарили 129 раз(а) в 96 сообщениях
Цитата:
Сообщение от Душан Грујић Посмотреть сообщение
Пожалуйста, давайте несколько фотографии приспособления которые Вы сделали, так чтобы другие форумчан могли посмотрит этой приспособление для навивки пружин.
Выкладываю фото. Извиняюсь, если не попаду в последовательность работы приспособления.


Ответить с цитированием
Эти 7 пользователей сказали Спасибо! nnebusov1 за это сообщение:
kolgen (20.05.2011), kostya (19.10.2010), Trops (01.01.2011), Vital11 (09.01.2012), Андрей Крукович (20.10.2010), Б. дмитрий (08.10.2011), Душан Грујић (19.10.2010)
  #7
Старый 19.10.2010, 23:27
Аватар для Душан Грујић
Душан Грујић Душан Грујић вне форума   Автор этой темы
Moderator

Регистрация: 25.05.2008
Адрес: Белград, Сербия
Сообщений: 3,634
Сказал(а) спасибо: 639
Поблагодарили 6,419 раз(а) в 2,287 сообщениях
Добрый вечер всем, еще раз!

Вот несколько чертежей, от одного из лучших инструментов для навивки часовой заводной пружинах для настенных часов, этот инструмент лучше, чем Bergeon, который я имею. Это тот же инструмент который для себе изготовил Николай Степанович.



Это не мой инструмент, не моего дизайна, дизайн принадлежит Джозеф Коллинз, хотя это очень хороший инструмент, а также достаточно дешев. Любой человек может сделать такой инструмента в очень короткие сроки. Инструмент изготовлен из твердого дерева, но это не останавливает его от навивки из очень жесткой заводной пружины.

Вот еще двух фото этого инструмента, изготовленного из алюминия и комбинации дерево-алюминий.



С уважением

Душан
__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Эти 14 пользователей сказали Спасибо! Душан Грујић за это сообщение:
Augusta (31.07.2013), Graf (01.01.2011), IgorZ (22.10.2010), kolgen (20.05.2011), kostya (20.10.2010), nadir (22.10.2010), nnebusov1 (20.10.2010), OddyRash (24.07.2012), olegf2005 (11.03.2018), Stanislav (20.10.2010), Trops (01.01.2011), Uchenik (06.11.2013), zorg834 (01.01.2013), Андрей Крукович (20.10.2010)
  #8
Старый 22.10.2010, 11:00
Аватар для Душан Грујић
Душан Грујић Душан Грујић вне форума   Автор этой темы
Moderator

Регистрация: 25.05.2008
Адрес: Белград, Сербия
Сообщений: 3,634
Сказал(а) спасибо: 639
Поблагодарили 6,419 раз(а) в 2,287 сообщениях
Доброе утро, всем!

Вот Youtube видео, где показано как использовать приспособление для навивки пружин, плюс одна очень хороша модификация приспособления.

На видео показано как это сделал и как его используют, одной Русски, по имени Ян Краснополски.

Ссылка: http://www.youtube.com/watch?v=_RiNePE2SN8&NR=1

С уважением

Душан
__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Эти 6 пользователей сказали Спасибо! Душан Грујић за это сообщение:
kostya (22.10.2010), Kuznec (09.03.2011), Malis (29.03.2012), nadir (22.10.2010), nnebusov1 (23.10.2010), Stanislav (22.10.2010)
  #9
Старый 01.01.2011, 13:49
Graf Graf вне форума
Форумчанин

Регистрация: 11.04.2010
Адрес: Беларусь Минск
Сообщений: 1,310
Сказал(а) спасибо: 868
Поблагодарили 2,086 раз(а) в 647 сообщениях
Может кто-то сможет объяснить назначение этих трёх инструментов. Второй в виде восьмёрки не имеет на губках никаких отверстий или прочего, может это как калибр?
С уважением Graf.
Миниатюры
Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 376
Размер:	171.4 Кб
ID:	89216   Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 410
Размер:	169.5 Кб
ID:	89217   Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 383
Размер:	214.9 Кб
ID:	89218   Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 336
Размер:	238.1 Кб
ID:	89219   Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 629
Размер:	377.1 Кб
ID:	89220   Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 416
Размер:	179.7 Кб
ID:	89221   Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 412
Размер:	138.2 Кб
ID:	89222   Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 416
Размер:	133.8 Кб
ID:	89223   Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 386
Размер:	294.0 Кб
ID:	89224
__________________
"Теория, мой друг, суха, но зеленеет жизни древо"-Иоганн Вольфганг Гете
Ответить с цитированием
  #10
Старый 01.01.2011, 17:00
Аватар для Душан Грујић
Душан Грујић Душан Грујић вне форума   Автор этой темы
Moderator

Регистрация: 25.05.2008
Адрес: Белград, Сербия
Сообщений: 3,634
Сказал(а) спасибо: 639
Поблагодарили 6,419 раз(а) в 2,287 сообщениях
Цитата:
Сообщение от Graf Посмотреть сообщение
Может кто-то сможет объяснить назначение этих трёх инструментов. Второй в виде восьмёрки не имеет на губках никаких отверстий или прочего, может это как калибр?
Добры день, Дмитрий!

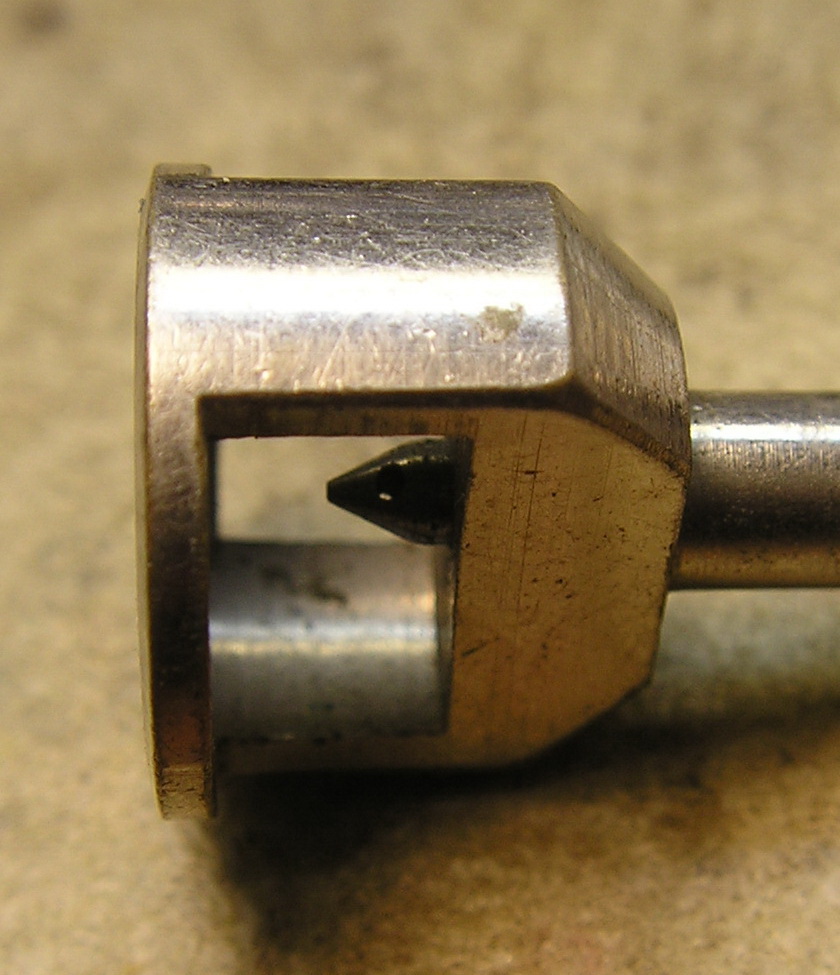

Первый инструмент показанный на фотках предназначен для обработки цапфы баланса в часовом токарном станке, причем не надо снимать ролик или спираль. Его имя на английском "Balance chuck" или часто "Balloon chuck", используется в случая когда конец цапфы как гриб или когда конец цапфы надо сделать круглым и не разбирать ничего. Мои цанги для балансного колеса немного отличаются, но в принципе такие же.

Не рекомендую их использование для механизмов высокого класса, можно только на механизмы нижнего класса, чтоб быстро и дешево закончить работу.



Второй инструмент восьмёрка, но ее нужно подготовить пепред использованием, надо сверлить отверстия. У моей восьмёрки только одна сторона была подготовлена, а другую я подготовил сам.




Третий инструмент предназначен для подготовки сидения для камней, которых надо вальцовать в платины или мостики. Это является простеньким типом, в свое время их было очень много различных типов, от простейших до очень комплексных .




Несколько из моих инструментов, того же рода, я показал их в других темах на этом форуме, в моем разделе как например: нажмите здесь

С уважением

Душан
__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Этот пользователь сказал Спасибо! Душан Грујић за это сообщение:
Stanislav (06.01.2011)
