Виндер MODALO, отвертка и любопытство

Может, кому пригодится. Короче, прилип к моим рукам тут виндер MODALO. Коричневый, красивый (ну, как водится, сто тыщ+1 слоев лака). Работает тихо, крутит туда-сюда в разных вариантах, буквы золотые, от батареек и от сети, две титьки на две пары каждая, пять часов на подушечках, как ордена Брежнева. В общем, загляденье. Загляденье продолжалось месяца два, потом виндер начал стрекотать, о чем горестно и безуспешно вздыхалось в соседней теме. В какой сервис бежать - не нашел, никто неразумного мя на путь не наставил. (Может, кто подскажет, где ремонтируют это произведенное в Германии (это рядом с Китаем) чудо?) В общем, решил посмотреть чего там и как. К тому же обнаружил как-то одну из титек повисшей, в состоянии некручения, в то время как вторая довольно бодро шевелилась. Ну, разобрало меня. Вытряхнул часы из лакированого гробика и поехали.

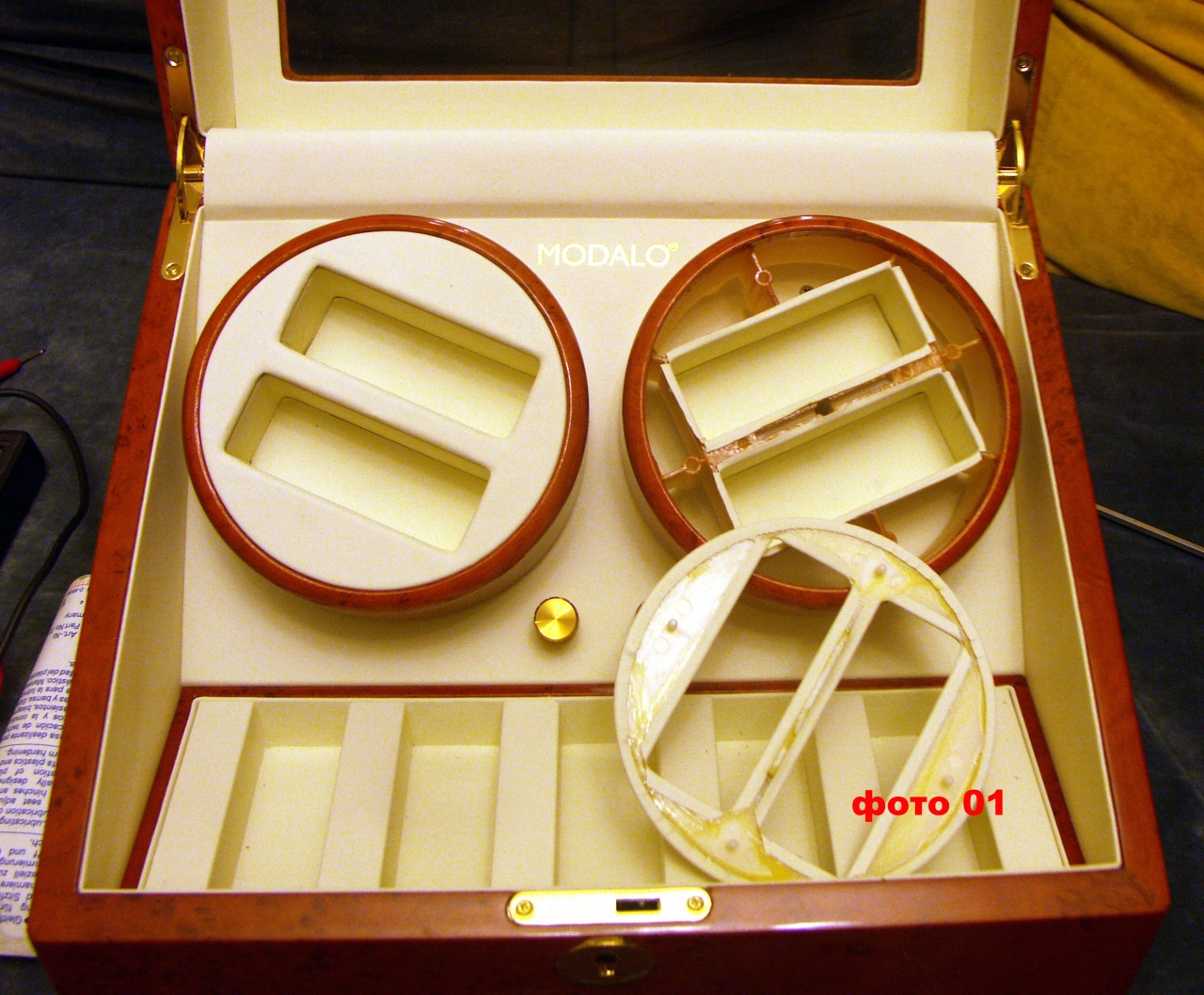

1. Сначала с барабанов снимаются верхние крышки. Они не приклеены, достаточно поддеть и аккуратно снять. Фото 01.
2. Отвинчиваются два винтика, которые обнаруживаются под барабанами. Фото 02.
3. Аккуратно, чтобы не поцарапать кожу молодого дерматина, тянем верх лицевой панели на себя. Фото 03. Если трудолюбивые китайские руки воткнули панель так, что не поцарапав кожу ее на себя не отогнуть, выкручиваем четыре винтика, держащих блок с батарейками и вынаем его наружу. Фото 04. На этом блоке оказывается небольшая плата с детальками - это и есть то, что делает то, что мы все важно называем "программами". Ничего особенного. Одна мелкосхема и восемь ключей на транзисторах. По четыре ключа на каждый мотор, по два на каждый контакт. Один включает-выключает "+", второй "-". Так вот, заболтался. Выкручиваем все эти "мозги" и изнутри пальцем выталкиваем панель с барабанами.
4. Нам открываются потроха устройства "вочвиндера". Фото 05. Скворечники мы в детстве делали более качественно, прямо скажем. Изысканный монтаж на жидких гвоздях. Лицевая панель сделана из элитных сортов ДВП. В общем, сказка.
5. Пришла пора заняться жужжащими братьями - двумя моторчиками с редукторами. фото 06. Открыв редуктор, обнаружил следующее: фото 07. В пластмассе сидят оси, на которых вертятся шестерни со смазкой. Часть смазки попала на пассик, что видно. Сам пассик сидит не внатяг. Соответственно, когда нагрузка на барабан неравномерная, например, одни часы вставлены, а второе гнездо пусто, моторчик просто не затягивает часы наверх. Он прокручивается. Что делаем? Редуктор разбираем на составные молекулы, промываем от смазки, сушим. Прощаемся с испорченным пассиком. За 20 рублей на радиорынке покупаем такой же, только меньше, чтобы сидел внатяг. Собираем редуктор. После этого даже тяжелая Омега РО закрутилась, как кошка в стиральной машине. Без часов-противовеса.
6. А кто же тут жужжал и стрекотал? А вот он! Фото 08! Пора кассетных магнитол прошла, куда моторы с пассиками девать? В вочвиндеры их! Вот и тут стоят два брата-близнеца. Этот мотор и стрекочет как раз. Можно попробовать его, конечно, разобрать, но есть ощущение, что он одноразовый. На рынке по 100 руб за ведро таких моторчиков, как гов..а за баней. Выбирай, который меньше жужжит - и вставляй. Лишь бы крепление подошло. Ну а не подойдет - навертим в редукторе новых дырок! Вот только что за мотор - не понял. Ни единой надписи на нем. Полярность тоже не обозначена. При сборке, очевидно, ее проверяли опытным путем, отмечая красным фломастером "плюс". (Там, скорее, не "плюс" и "минус" на моторах, а "инь" и "ян".) На моторчике напряжение 3 вольта. Таких, насколько я знаю, от кассетников не бывает. 6, 9, 12 - бывают. 3 вольта - не видел. Но любой моторчик, даже на 12 вольт будет от 3 вольт крутиться. Так что покупаем моторчик, меняем, жужжать перестает. А можно и подождать (если жужжит не навязчиво), пока сам не помрет.
Теперь об оборотах. Виндер MODALO (мудало, скорее), имеет аж 4 режима работы. Две минуты туда, шесть минут перерыв. Или две минуты сюда, шесть минут перерыв. Или по две минуты туда-сюда, с такими же перерывами. Или же три часа туда-сюда, девять часов перерыв. Обороты-то какие? То-то и оно. В любом из вариантов получается в сутки 2100 оборотов. Дофига как-то. Стал думать, какую электронную штуку придумать для регулировки оборотов. Есть моторчики с регулировками, но каждый раз не будешь ведь коробку разбирать? Решение пришло дешевое, а значит, правильное. За 300 рублей куплен механический таймер. Таймер воткнул в розетку, в него - вилку от виндера. Поставил таймер, чтобы врубал он виндер четыре раза по два часа. Получилось 700 оборотов в сутки. Надо будет поменять - поменяю установки таймера, это просто.
Вот и все мои изыскания. Если кому пригодилось - пользуйтесь на здоровье. Но когда подумаешь, какое барахло крутит-вертит дорогие швейцарские автоматические унитазы - яйца седеют. И в этом равны Как Патеки с Филиппами, так и прочие Ориенты.
