Изготовление инструментов для изготовление деталей для часов

Добрый вечер, всем!

Существует одно интересное приспособление для шлифование формы резцов используемых для прецизионные точение профильных резцов для изготовление зубчатых часовой колеса из эпициклоидой форме.

Мое приспособление еще не закончено, и я Вам буду показать его когда оно будет функционировало. Идея есть хорошо, и тут есть двух инструмента, шлифовальное приспособление и синусной резец-держатель для монтирование в суппорту. Можно использовать для изготовление летающего резца или мульти-зубчатых циркулярных резцов.





Тоже есть и третье приспособление которым можно изготовить резцы, континуальный форме зубцов, похоже на как их изготовляю в заводов, но только с использованием простого приспособления.



С уважением

Душан
__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Эти 6 пользователей сказали Спасибо! Душан Грујић за это сообщение:
Graf (25.04.2010), kremen (21.11.2010), Kyzaka31 (17.09.2014), SergeyTurner (09.07.2015), Trops (26.04.2010), Игорь Райков (24.04.2010)
  #2
Старый 24.04.2010, 02:04
Аватар для Игорь Райков
Игорь Райков Игорь Райков вне форума
Форумчанин

Регистрация: 15.05.2009
Адрес: Харьков
Сообщений: 131
Сказал(а) спасибо: 80
Поблагодарили 159 раз(а) в 67 сообщениях
Дорогой Душан Владимирович!
Как же мне не хватало этой информации, когда я придумывал свою методику изготовления фрез! По сути, занимался изобретением велосипеда. Спасибо Вам большое.
На последнем скане описано простое приспособление для изготовления частично затылованных фрез на токарном станке. Я говорю "частично затылованных", потому что есть только задняя затыловка, но нет боковых. Проблему боковой затыловки можно решить, подкладывая под край заготовки фрезы металлическую пластину, можно даже закрепить её на приспособлении на шарнире. Это будет не самое изящное решение, но я пожалуй попытаюсь его реализовать.
Для изготовления затылованной фрезы мне приходится изготавливать "промежуточную" фрезу, профиль которой повторяет половину профиля зуба. Модульную фрезу выфрезеровываю "промежуточной", соответственно выставляя противоположно равные углы для обеих сторон. В итоге получаю модульную фрезу, затылованную со всех сторон, но с большими затратами труда и потерей точности.
Вот такими фрезами я пользуюсь: незатылованная, затылованная и "промежуточная". Прошу прощения за их неприглядный вид, но это фрезы для работы, а не для выставки.
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_0094.jpg
Просмотров: 1006
Размер:	139.5 Кб
ID:	46004
__________________
_______________________________
Не бойся делать то, чего не умеешь: Ковчег построил любитель, "Титаник" - профессионалы.
Ответить с цитированием
  #3
Старый 24.04.2010, 02:42
Аватар для Душан Грујић
Душан Грујић Душан Грујић вне форума   Автор этой темы
Moderator

Регистрация: 25.05.2008
Адрес: Белград, Сербия
Сообщений: 3,536
Сказал(а) спасибо: 626
Поблагодарили 6,302 раз(а) в 2,225 сообщениях
Отправить сообщение для Душан Грујић с помощью Yahoo Отправить сообщение для Душан Грујић с помощью Skype™
Цитата:
Сообщение от Zmej Посмотреть сообщение
..Проблему боковой затыловки можно решить, подкладывая под край заготовки фрезы металлическую пластину, можно даже закрепить её на приспособлении на шарнире. Это будет не самое изящное решение, но я пожалуй попытаюсь его реализовать.
Добрый вечер, Zmej !

Нужны ли нам фрезы с боковой затыловки? Только чтобы изготовили несколько зубчатых колеса и трибы? Часовой промышленность является полностью другим делом, там их будет нужно использовать.

Господин который написал эту книг, не хотел изготовлять фрезы с задний затыловки, он думал что то было не важным для восстановление часов.

Я тоже думам что нам фрезы с боковой затыловки не нужно, однако мое мнение есть что нам есть нужна задняя затыловка, для прочного использования этих фрезы, просто потому, что их есть трудно изготовить.

С уважением,

Душан
__________________
"Опыт:так все называют свои ошибки" - Oscar Wilde
Ответить с цитированием
Этот пользователь сказал Спасибо! Душан Грујић за это сообщение:
  #4
Старый 25.04.2010, 21:30
Graf Graf вне форума
Форумчанин

Регистрация: 11.04.2010
Адрес: Беларусь Минск
Сообщений: 1,303
Сказал(а) спасибо: 866
Поблагодарили 2,057 раз(а) в 643 сообщениях
Отправить сообщение для Graf с помощью Skype™
Цитата:
Сообщение от Душан Грујић Посмотреть сообщение
Нужны ли нам фрезы с боковой затыловки?
Уважаемый Душан, это великолепный способ изготовить фрезу, по возможности я попытаюся сделать её с твердосплавыми напайками и обработать шлифовкой. Учитывая, что боковые стенки впадинки не являются параллельными, а окружность по которой обрабатывается профиль зуба фрезы не имеет общего центра с центром фрезы, боковая затыловка присутствует. Для трибов она будет вообще великолепной, но чем больше диаметр колеса, тем точнее нужно центровать фрезу, так как затыловка будет менее выраженной. Это фреза ЗАТЫЛОВАННАЯ во всех отношениях (Геометрия). Жаль что не знал этог спосаба раньше, спасибо!
Миниатюры
Нажмите на изображение для увеличения

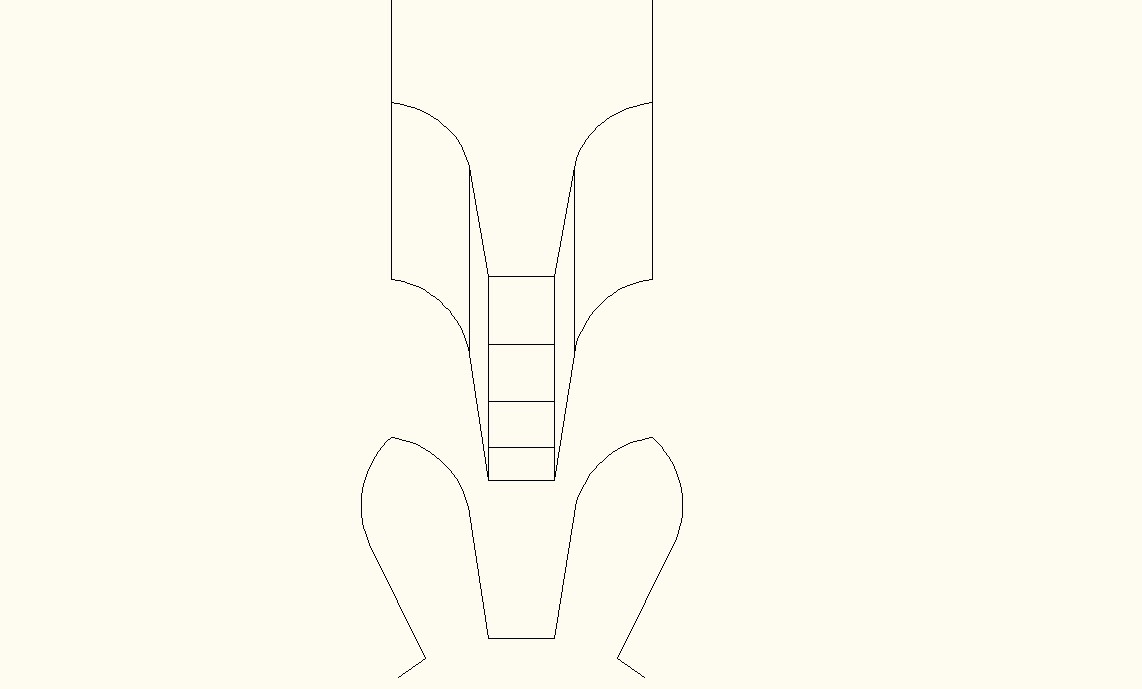

Название: a.jpg
