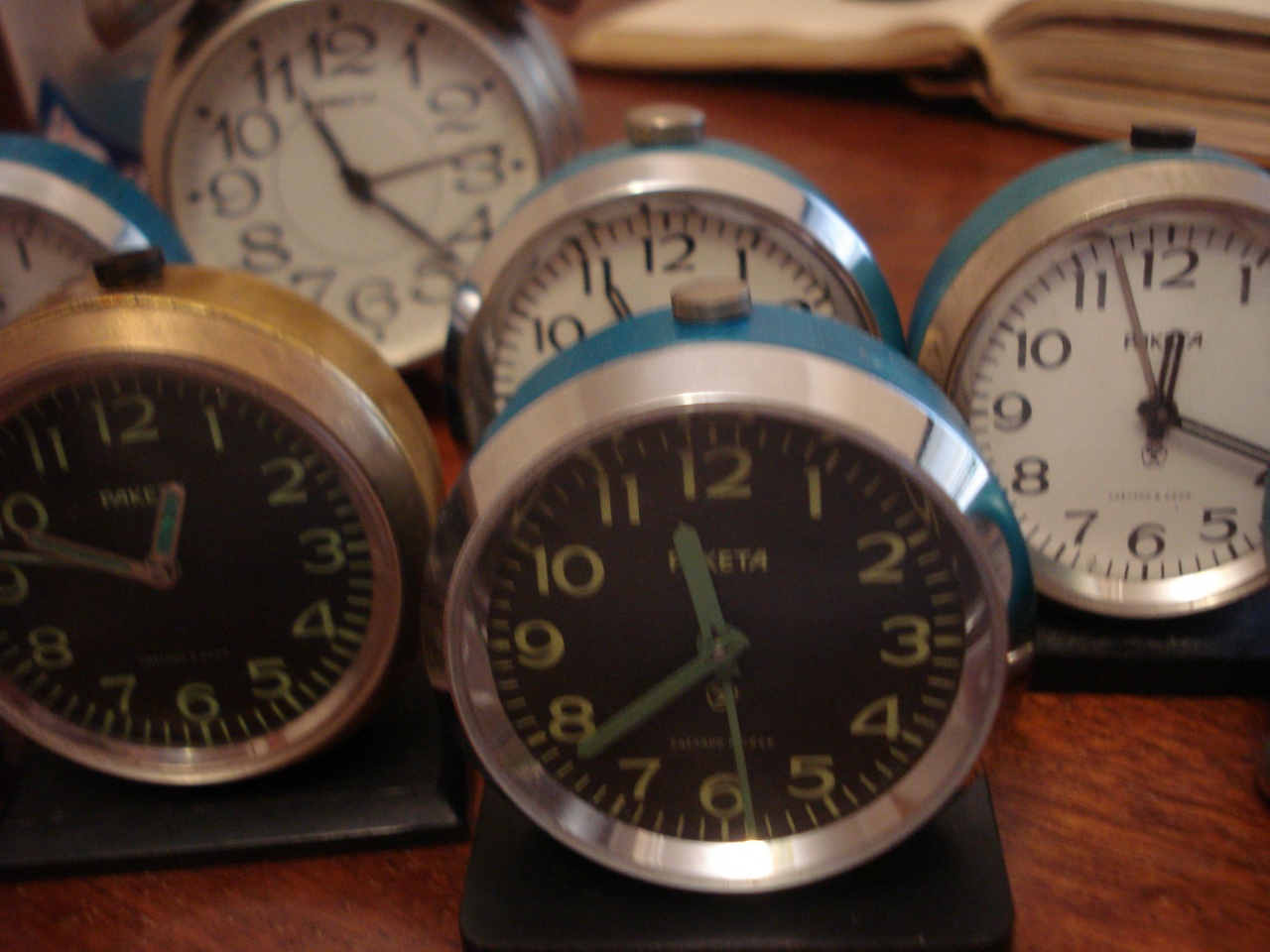

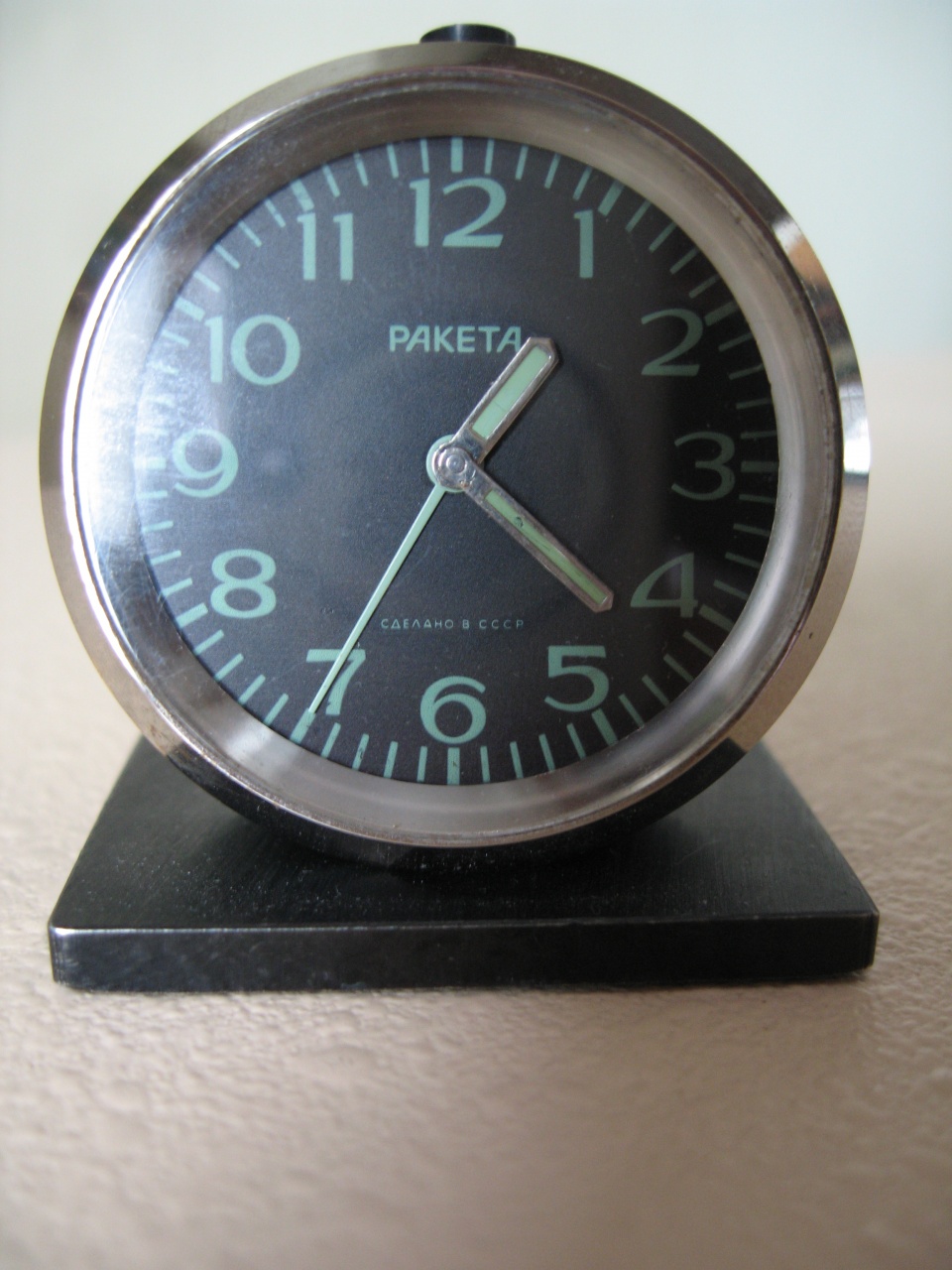

Покажите ваши будильники РАКЕТА 3871/38503

Уважаемые господа, решил организовать данную тему, чтобы можно было
обозревать разновидности этих необычных микробудильничков,
в одном месте не перетряхивая, с этой целью весь форум.
Мой опыт собирательства будильников РАКЕТА, показал,
что достоверно существуют четыре основных разновидности-
две на калибре 3871 и две на 38503.
У меня на сегодняшний день иеется девять экземпляров,
одна из разновидностей на калибре 38503 отсутствует,
т.ч. воспользуюсь частично чужими фото взятыми на форуме.
Будильник на калибре 3871 выпускался долгое время
(интересно узнать, с какого точно года).
Самая ранняя и самая массовая разновидность имеет несколько видов цифера,
а так же и технологических отличий, которые , вероятно,вводились
в производстве с течением времени.
Например, основание будильника было четырёх видов:
1. стальное пямоугольное, явно самый ранний тип.
2. пластмассовое прямоугольное с фаской монолитное.
3.пластмассовое прямоугольное со скруглёнными углами пустотелое.
4. и только вчера на фото углядел, что ещё и круглое было
(фото из заводского музея, похоже).
И такие отличия по многим пунктам происходили,
по способу крепления крышки-одним, двумя и тремя винтами.
В самом механизме ,тоже преобразования происходили,
в дальнейшем можно рассмотреть и систематизировать все эти моменты.
Вторая разновидность этого будильника в ретродизайне с двумя звоночками,
и что радует не бутафорскими, по ним реальный молоточек дзынькает.
Существовал в никелированых и крашеных корпусах, с большим количеством
разновидностей циферблатов(точно, более десятка).
Будильник на калибре 38503 с секундной стрелкой встречается гораздо реже,
видать, выпускался недолго.

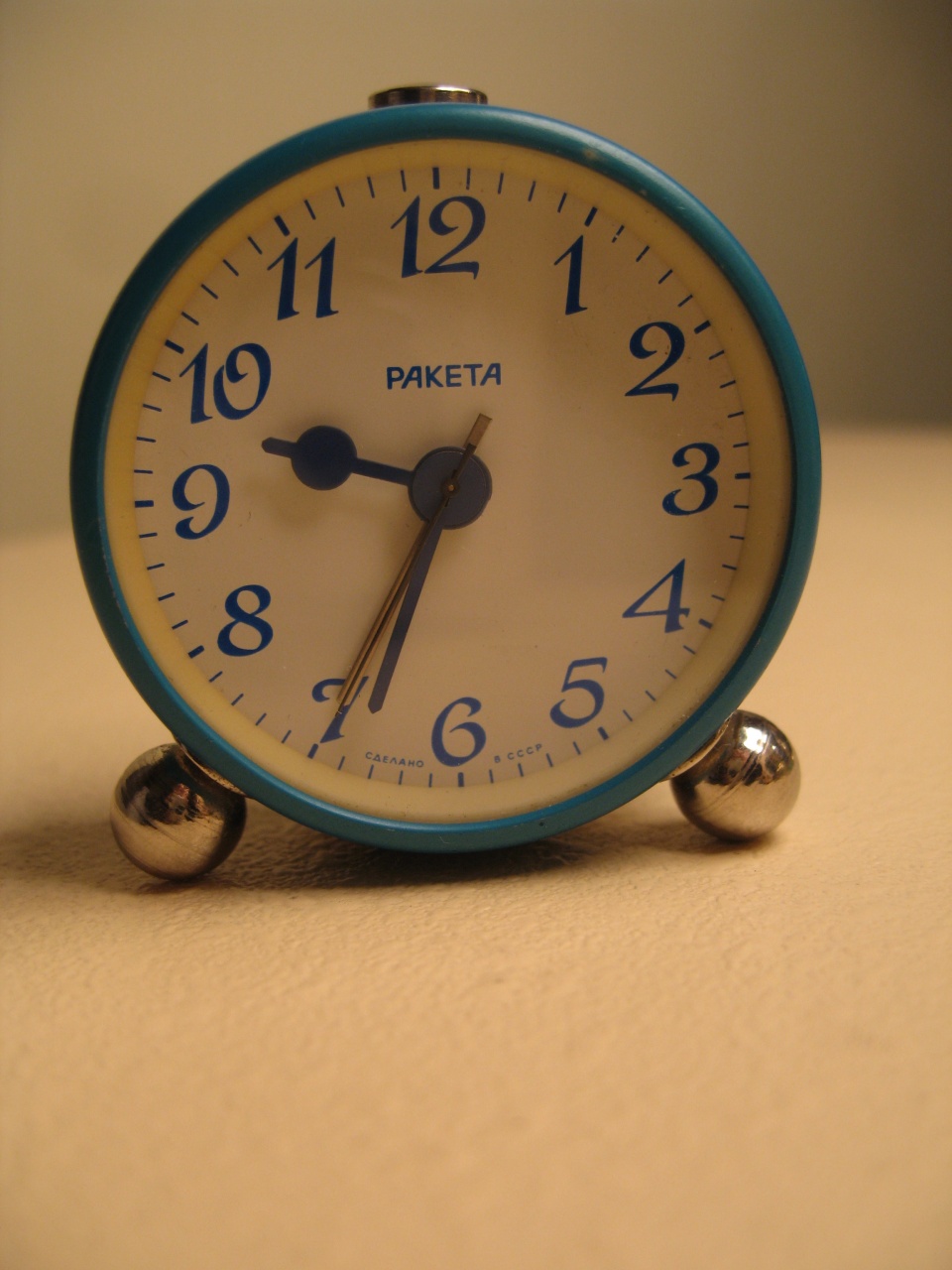

Наиболее частый, на ножках-шариках , видел только в голубом окрасе корпуса
с двумя видами циферблата.

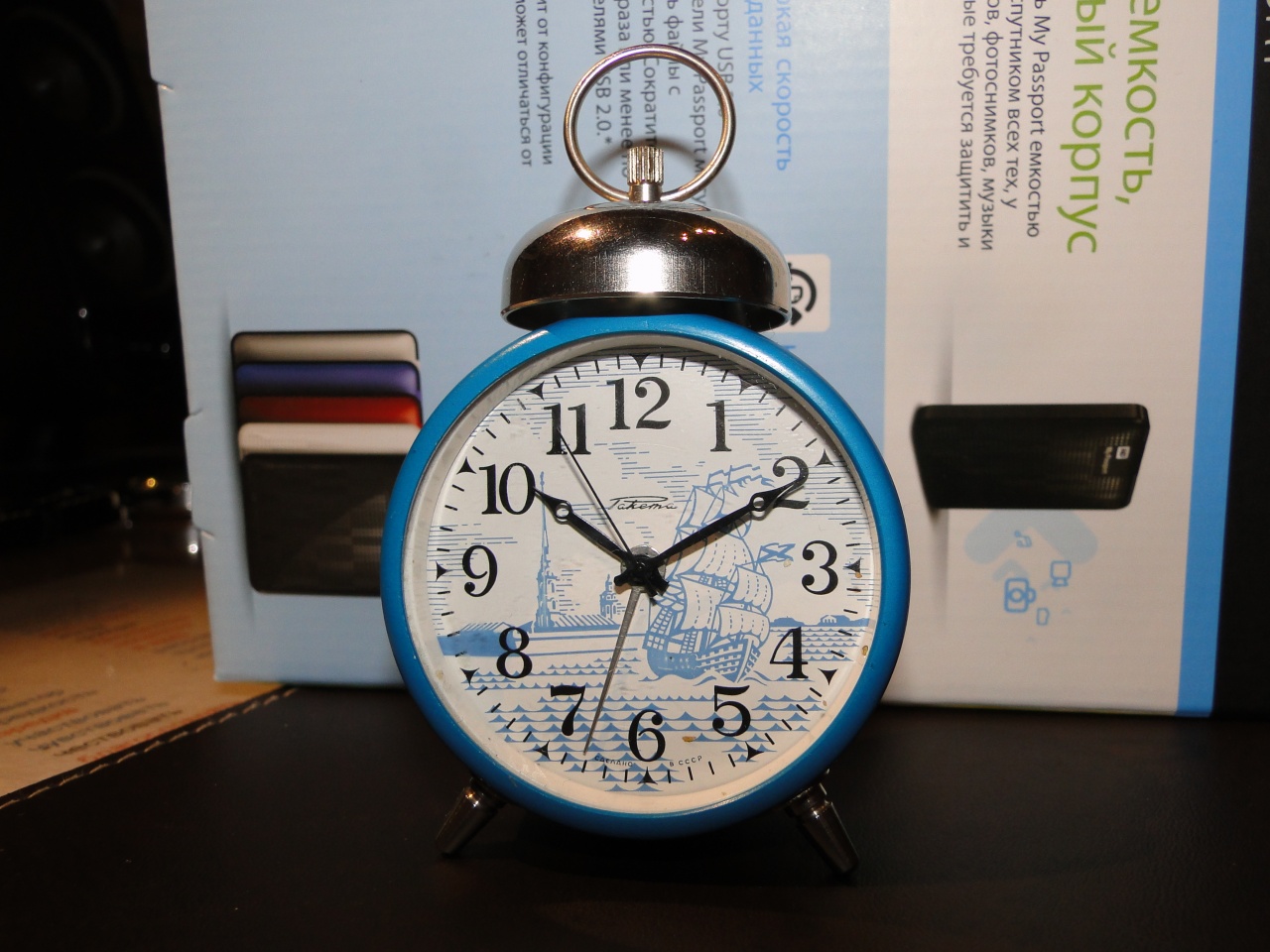

Самый редкий, по распространённости, будильник с одним звонком и колечком
сверху,видел в голубом и коричневом цвете, с двумя видами циферблатов-
парусником на фоне петропавловской крепости, и в музейном собрании,
фото прикладываю.
Добавляйте, что имеете!
Миниатюры
Нажмите на изображение для увеличения
Название: РАКЕТА 3871 028.jpg
Просмотров: 454
Размер:	286.5 Кб
ID:	1214886   Нажмите на изображение для увеличения
Название: РАКЕТА 3871(со звонками) 006.jpg
Просмотров: 279
Размер:	278.8 Кб
ID:	1214887   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 012.jpg
Просмотров: 283
Размер:	296.3 Кб
ID:	1214892   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 015.jpg
Просмотров: 350
Размер:	254.2 Кб
ID:	1214893   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 017.jpg
Просмотров: 329
Размер:	266.4 Кб
ID:	1214894

Нажмите на изображение для увеличения
Название: РАКЕТА 3871 007.jpg
Просмотров: 273
Размер:	288.1 Кб
ID:	1214895   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 026.jpg
Просмотров: 321
Размер:	259.6 Кб
ID:	1214897   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 030.jpg
Просмотров: 289
Размер:	291.5 Кб
ID:	1214898   Нажмите на изображение для увеличения
Название: РАКЕТА будильник. 007.jpg
Просмотров: 311
Размер:	228.9 Кб
ID:	1214899   Нажмите на изображение для увеличения
Название: DSC05047.jpg
Просмотров: 305
Размер:	311.2 Кб
ID:	1214900

Нажмите на изображение для увеличения
Название: 4188990.jpg
Просмотров: 324
Размер:	64.1 Кб
ID:	1214901
Ответить с цитированием
Эти 12 пользователей сказали Спасибо! harris1969 за это сообщение:
Abu Danil (21.12.2015), Chell (08.12.2015), Dima343 (18.12.2016), farmer (02.03.2017), Keytujd (17.12.2015), Oleg Doka (16.12.2015), PavelVF (04.12.2015), piton0072 (01.02.2016), Sasha85 (25.12.2015), serg1849 (06.12.2015), Vilos (04.12.2015), walther79 (17.12.2015)
  #2
Старый 04.12.2015, 19:05
PavelVF PavelVF вне форума
Форумчанин

Регистрация: 04.12.2012
Адрес: Великий Новгород
Сообщений: 662
Сказал(а) спасибо: 645
Поблагодарили 1,440 раз(а) в 326 сообщениях
Мой верный друг, каждое утро будит меня на работу)))
Миниатюры
Нажмите на изображение для увеличения
Название: DSC01295.jpg
Просмотров: 335
Размер:	374.3 Кб
ID:	1215503
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! PavelVF за это сообщение:
harris1969 (05.12.2015), Sasha85 (25.12.2015)
  #3
Старый 06.12.2015, 22:17
Аватар для serg1849
serg1849 serg1849 вне форума
Форумчанин

Регистрация: 17.01.2015
Адрес: Украина Одесса
Сообщений: 244
Сказал(а) спасибо: 1,015
Поблагодарили 420 раз(а) в 122 сообщениях
Вот мои..... Имею "Болезненное" влечение к будильникам...
Миниатюры
Нажмите на изображение для увеличения
Название: DSC02650.JPG
Просмотров: 447
Размер:	164.4 Кб
ID:	1217853   Нажмите на изображение для увеличения
Название: DSC02642.JPG
Просмотров: 315
Размер:	161.1 Кб
ID:	1217854   Нажмите на изображение для увеличения
Название: DSC02643.JPG
Просмотров: 293
Размер:	164.3 Кб
ID:	1217855   Нажмите на изображение для увеличения
Название: DSC02648.JPG
Просмотров: 288
Размер:	165.1 Кб
ID:	1217856
__________________
.....и пришло ВРЕМЯ собирать камни....в том числе и часовые.....
Ответить с цитированием
Эти 5 пользователей сказали Спасибо! serg1849 за это сообщение:
Absteme (07.12.2015), harris1969 (07.12.2015), piton0072 (04.02.2016), samun (07.12.2015), Sedoi 7 (29.10.2017)
  #4
Старый 08.12.2015, 11:40
harris1969 harris1969 на форуме   Автор этой темы
Форумчанин

Регистрация: 31.08.2011
Адрес: рф
Сообщений: 4,396
Сказал(а) спасибо: 7,179
Поблагодарили 7,697 раз(а) в 2,383 сообщениях
РАКЕТА 3871- механизм.

Хочу продемонстрировать, с помощью фото,
технологические изменения, происходившие в будильниках РАКЕТА 3871.

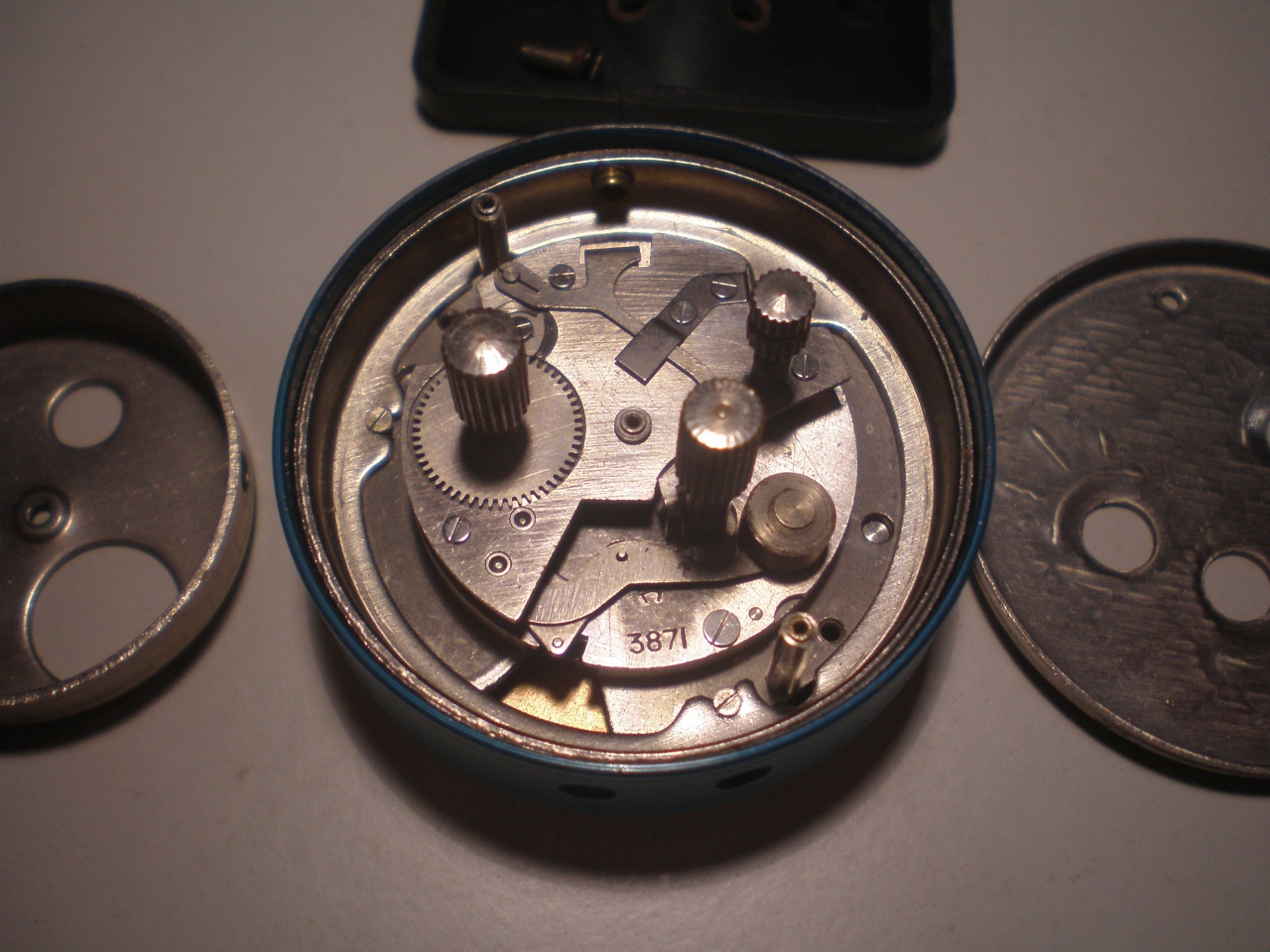

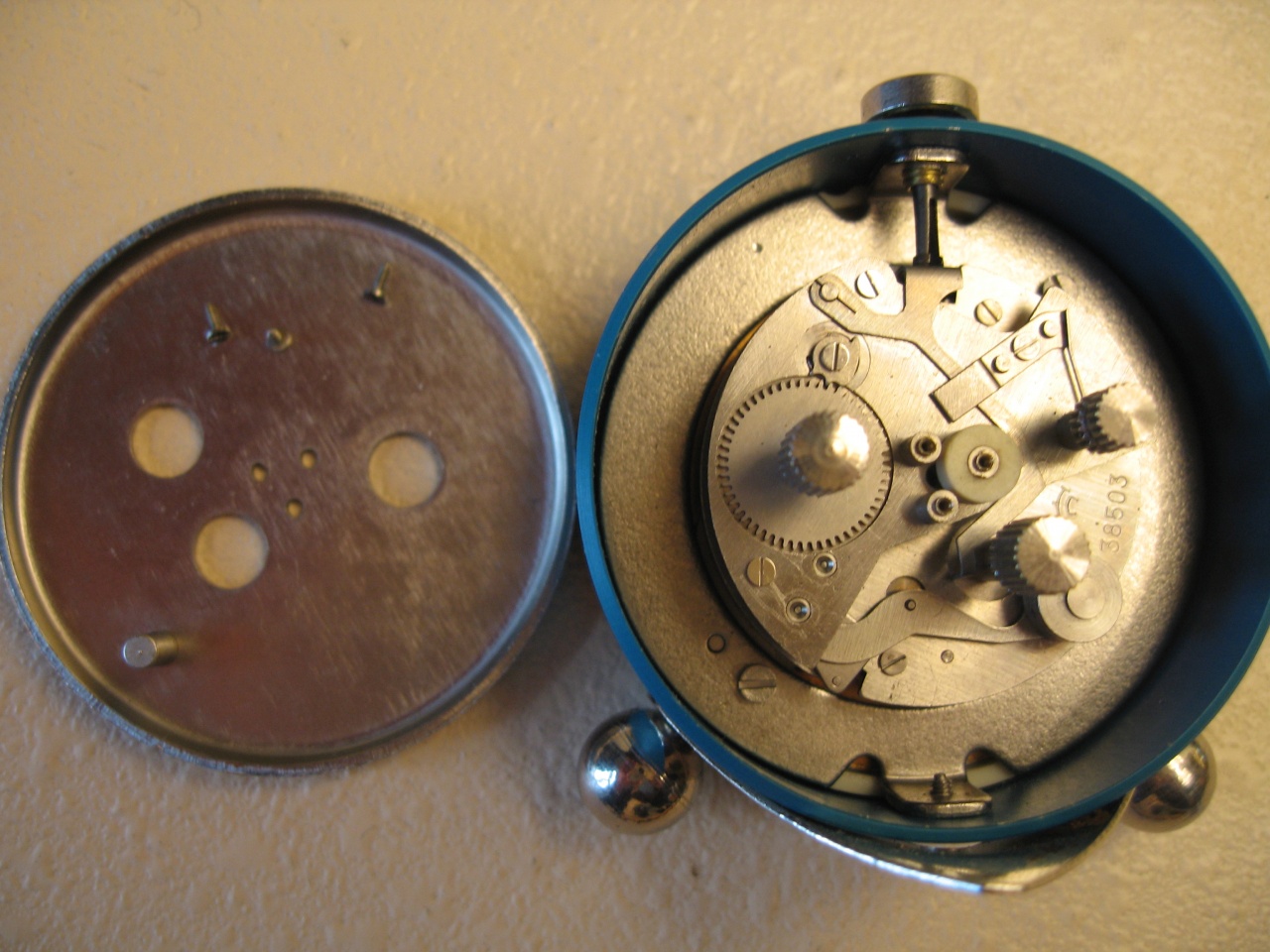

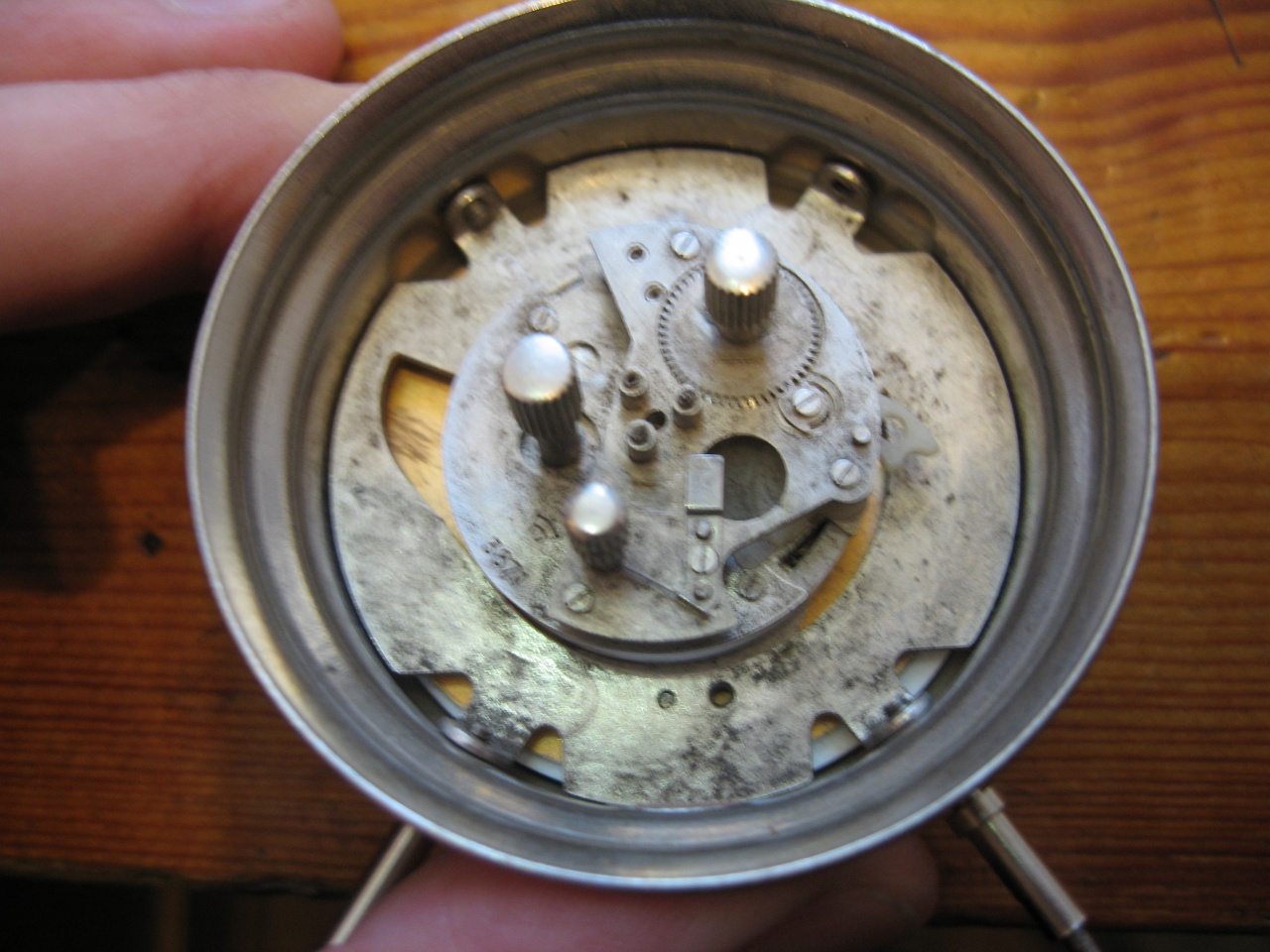

Фото №1,2- самый ранний тип будильника с металлической ножкой
и креплением крышки на одном винтике.
Обойма (в которую снизу вкручиваются винты,крепящие ножку,
с другой стороны полый винт ,в который вставлена пипка выключения боя)
изготовлена точением.
Молоточек боя изготовлен из полосы,к которой контактной сваркой прикреплён
боёк.
Звонит он в цилиндрический звонок изготовленный штамповкой.
Заводилки хода и боя длинные и ухватистые(не отображено на фотографиях).
На фото так же не просматривается, что внутренняя обойма, защищающяя
механизм от пыли изготовлена из металла ( точёная ).

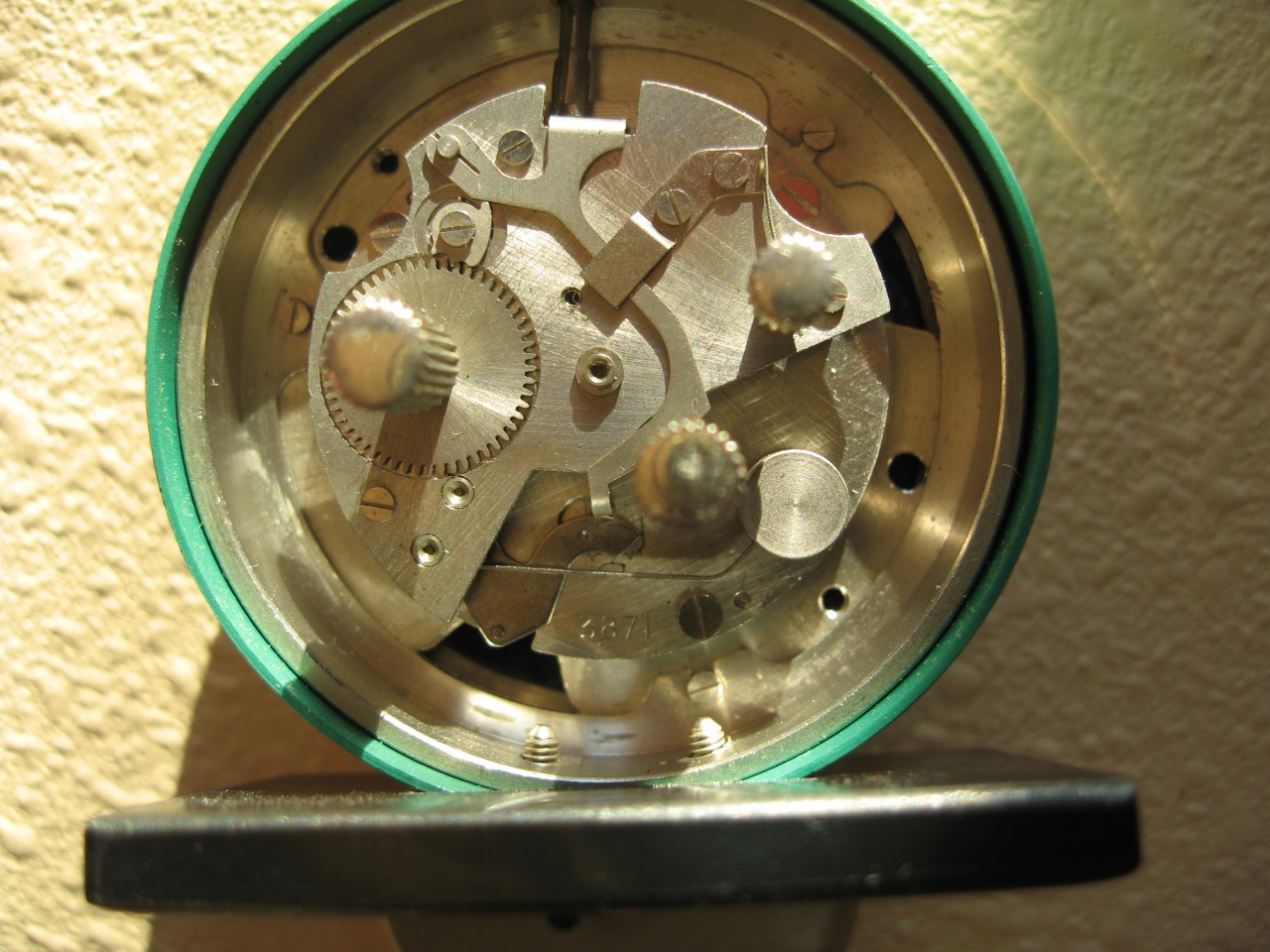

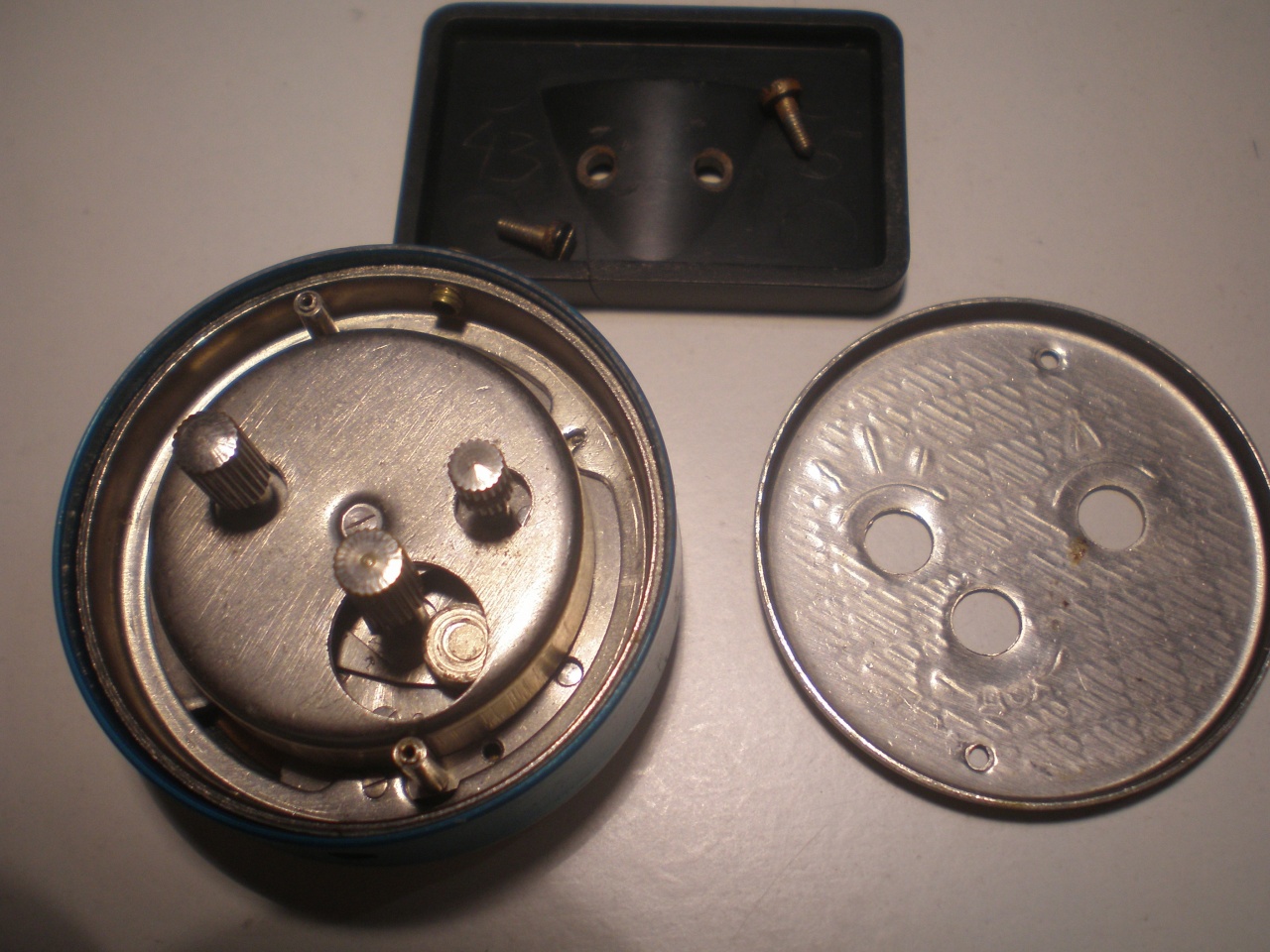

Фото №3- промежуточный тип с пластмассовой монолитной ножкой,
имеющей фаску и крышкой крепящейся на двух винтах.
Обойма , уже изготовлена штамповкой, к ней приклёпаны стоечки,в которые
вворачиваются винты крепящие крышку.

Фото №4- поздний тип с пластмассовой полой ножкой со скруглёнными углами
и крышкой,прикреплённой по типу СЛАВА МГБ(три винтика).
Обойма упразднена, её роль выполняет подциферблатная пластина,
с отогнутыми выступами, имеющими резьбовые отверстия.
Звонок тоже упразднён, его роль выполняет крышка, с приклёпанным к ней
штифтом,по которому бьёт молоточек( по типу ПОЛЁТ-СИГНАЛ).
Сам молоточек выполнен более технологически сложно:
рычаг его вырублен из пластины, боёк состоит из двух частей-подвижного
кольца и центральной части,в виде грибка, приклёпанной к рычагу
и удерживающюю внешнюю кольцевую часть.
На этом типе будильника заводилки уже укороченные,
более пропорционально смотрятся, но менее удобны практически.
Внутренняя защитная обойма-полистирол(и в дальнейшем тоже).

Фото №5-будильник с двумя звоночками, выпускался, похоже, одновременно
с предъидущим видом будильника, т.к. во многом с ним унифицирован.
Отличия, по сути, обусловлены другим внешним оформлением:
другой молоточек, бьющий по внешним звонкам и нажимная площадка
рычага отключения боя отогнута не внутрь ,а наружу.

Фото №6,7 Разновидность будильника с двумя звонками, имеющая
удобную опцию регулировки скорости, без разборки будильника.
(Экземпляр не мой, фотал в мастерской. Пардон, что такой грязный)

Полагаю , что промежуточный вариант существовал и в каких то переходных
формах, т.к. вряд ли все изменения вводились в производство одновременно.

Ещё один интересный нюанс- переводной вал в какой-то момент изменил
диаметр,т.ч. он не всегда взаимозаменяем.
Миниатюры
Нажмите на изображение для увеличения
Название: Мех. РАКЕТА 3871 001.jpg
Просмотров: 290
Размер:	389.5 Кб
ID:	1219792   Нажмите на изображение для увеличения
Название: Мех. РАКЕТА 3871 008.jpg
Просмотров: 315
Размер:	371.7 Кб
ID:	1219793   Нажмите на изображение для увеличения
Название: Мех. РАКЕТА 3871 003.jpg
Просмотров: 282
Размер:	455.3 Кб
ID:	1219794   Нажмите на изображение для увеличения
Название: Мех. РАКЕТА 3871 005.jpg
Просмотров: 309
Размер:	429.1 Кб
ID:	1219795   Нажмите на изображение для увеличения
Название: Мех. РАКЕТА 3871 006.jpg
Просмотров: 265
Размер:	424.4 Кб
ID:	1219798

Нажмите на изображение для увеличения
Название: Мех. РАКЕТА 3871 009.jpg
Просмотров: 266
Размер:	349.1 Кб
ID:	1219799   Нажмите на изображение для увеличения
Название: Мех. РАКЕТА 3871 011.jpg
Просмотров: 260
Размер:	320.2 Кб
ID:	1219800
Ответить с цитированием
Эти 8 пользователей сказали Спасибо! harris1969 за это сообщение:
Alchron (17.12.2015), Chell (08.12.2015), Dima343 (18.12.2016), Oleg Doka (16.12.2015), opo1234 (08.12.2015), piton0072 (01.02.2016), Sasha85 (25.12.2015), Vilos (08.12.2015)
  #5
Старый 08.12.2015, 12:57
Аватар для opo1234
opo1234 opo1234 вне форума
Форумчанин

Регистрация: 24.12.2013
Адрес: Днепропетровск
Сообщений: 321
Сказал(а) спасибо: 197
Поблагодарили 337 раз(а) в 139 сообщениях
Цитата:
Сообщение от harris1969 Посмотреть сообщение
Наиболее частый, на ножках-шариках , видел только в голубом окрасе корпуса
с двумя видами циферблата.
недавно выдел в красном окрасе корпуса на АУКРО лот не выиграл фото нада поискать выложу.
Миниатюры
Нажмите на изображение для увеличения
Название: красній будильник.jpg
Просмотров: 294
Размер:	72.5 Кб
ID:	1219890
__________________
когда под рукой нет ничего, кроме молотка-все вокруг кажется гвоздями
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! opo1234 за это сообщение:
harris1969 (08.12.2015), Sasha85 (25.12.2015)
  #6
Старый 08.12.2015, 22:57
Аватар для opo1234
opo1234 opo1234 вне форума
Форумчанин

Регистрация: 24.12.2013
Адрес: Днепропетровск
Сообщений: 321
Сказал(а) спасибо: 197
Поблагодарили 337 раз(а) в 139 сообщениях
вот что попалось мне на подставке с тремя винтами не попадалось, а вот с полой подставкой почти все, ну со знаком качества попался только один. есть еще что собирать и восстанавливать, только недавно попалась ракета с парусником и коробка с запчастями и потрохами от таких будильников
Миниатюры
Нажмите на изображение для увеличения
Название: DSC07252.jpg
Просмотров: 211
Размер:	337.6 Кб
ID:	1220590   Нажмите на изображение для увеличения
Название: DSC07253.jpg
Просмотров: 192
Размер:	336.6 Кб
ID:	1220591   Нажмите на изображение для увеличения
Название: DSC07254.jpg
Просмотров: 163
Размер:	317.5 Кб
ID:	1220592   Нажмите на изображение для увеличения
Название: DSC07255.jpg
Просмотров: 164
Размер:	331.7 Кб
ID:	1220593   Нажмите на изображение для увеличения
Название: DSC07260.jpg
Просмотров: 152
Размер:	327.0 Кб
ID:	1220594

Нажмите на изображение для увеличения
Название: DSC07258.jpg
Просмотров: 143
Размер:	358.0 Кб
ID:	1220599
__________________
когда под рукой нет ничего, кроме молотка-все вокруг кажется гвоздями
Ответить с цитированием
Этот пользователь сказал Спасибо! opo1234 за это сообщение:
harris1969 (09.12.2015)
  #7
Старый 09.12.2015, 08:04
harris1969 harris1969 на форуме   Автор этой темы
Форумчанин

Регистрация: 31.08.2011
Адрес: рф
Сообщений: 4,396
Сказал(а) спасибо: 7,179
Поблагодарили 7,697 раз(а) в 2,383 сообщениях
РАКЕТА 38503- механизм.

Этот механизм имеет минимальные отличия от того, что было показано
в посте №4, фото №4,5.
Тут, наверное, такая же аналогия, как с механизмами РАКЕТА 2609.НА и 2601.Н.
А в варианте с двумя звонками, футер минутной стрелки даже и закрывать не
стали, видать , поэтому частенько эти будильники встречаются с секундной
стрелкой, установленной кулибиными.
Ну а в обвеске механизма минимальные отличия чуть другой подциферблатный
силовой элемент, что обусловлено несколько иным креплением ножек.
Свой оригинальный молоточек боя на варианте с одним звонком.
И пластмассовая нахлобучка на стойке крепления крышки, которая, видать,
была задумана, для большей устойчивости, этой самой, крышки.
Ну и , разумеется, другое название калибра выбито.
Фото будильника со звонком тиснул у ув.Barbrige.
На данном калибре будильники встречаются на порядок реже,чем на 3871,
видать выпускались под завязку СССР, а после его развала только двухзвонковый
3871 выпускался, других с надписью ,,Сделано в России" не встречал.
Миниатюры
Нажмите на изображение для увеличения
Название: Мех. РАКЕТА 38503 006.jpg
Просмотров: 172
Размер:	320.9 Кб
ID:	1220769   Нажмите на изображение для увеличения
Название: DSC05050.jpg
Просмотров: 182
Размер:	524.2 Кб
ID:	1220770
Ответить с цитированием
Этот пользователь сказал Спасибо! harris1969 за это сообщение:
Dima343 (18.12.2016)
  #8
Старый 16.12.2015, 19:50
Аватар для Oleg Doka
Oleg Doka Oleg Doka вне форума
Форумчанин

Регистрация: 04.04.2015
Адрес: Украина, Харьков
Сообщений: 181
Сказал(а) спасибо: 339
Поблагодарили 220 раз(а) в 85 сообщениях
Показываю. У меня два рабочих. Сам обслужил, в одном разобрал и смазал инкаблоки баланса ( для меня это высший пилотаж, сам собой гордюсь)
Если завести ходят 45 часов.
Остальные в запасниках, планирую собрать с двумя колокольчиками.
Запчастей набрал, а колокольчиков нет.
Миниатюры
Нажмите на изображение для увеличения
Название: PC160072.jpg
Просмотров: 167
Размер:	311.0 Кб
ID:	1229335   Нажмите на изображение для увеличения
Название: PC160073.jpg
Просмотров: 137
Размер:	313.3 Кб
ID:	1229336   Нажмите на изображение для увеличения
Название: PC160074.jpg
Просмотров: 163
Размер:	309.5 Кб
ID:	1229337   Нажмите на изображение для увеличения
Название: PC160077.jpg
Просмотров: 158
Размер:	254.3 Кб
ID:	1229339   Нажмите на изображение для увеличения
Название: PC160079.jpg
Просмотров: 135
Размер:	360.8 Кб
ID:	1229340

Нажмите на изображение для увеличения
Название: PC160076.jpg
Просмотров: 151
Размер:	349.1 Кб
ID:	1229341   Нажмите на изображение для увеличения
Название: PC160075.jpg
Просмотров: 134
Размер:	361.8 Кб
ID:	1229342   Нажмите на изображение для увеличения
Название: PC160080.jpg
Просмотров: 145
Размер:	373.0 Кб
ID:	1229345   Нажмите на изображение для увеличения
Название: PC160081.jpg
Просмотров: 137
Размер:	375.2 Кб
ID:	1229346   Нажмите на изображение для увеличения
Название: PC160082.jpg
Просмотров: 204
Размер:	247.6 Кб
ID:	1229347

__________________
Глядя на будильник Слава, мой ребенок(20 лет) говорит:
- Что-то не пойму. Часы тикают, а секундная стрелка не движется.
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Oleg Doka за это сообщение:
piton0072 (01.02.2016), serg1849 (16.12.2015)
  #9
Старый 17.12.2015, 12:15
harris1969 harris1969 на форуме   Автор этой темы
Форумчанин

Регистрация: 31.08.2011
Адрес: рф
Сообщений: 4,396
Сказал(а) спасибо: 7,179
Поблагодарили 7,697 раз(а) в 2,383 сообщениях
Цитата:
Сообщение от Oleg Doka Посмотреть сообщение
планирую собрать с двумя колокольчиками.
Запчастей набрал, а колокольчиков нет.
У вас ещё ручки нет и гаечек, которые всё это дело крепят,
а они самый большой дефицит, т.к. чаще всего теряются.
Я тоже долго копил з\ч на первый двухзвонковый, сейчас, третий на подходе
и ,вроде, вся комплектуха для его реанимации имеется.
А суммарно он будет десятый из комплектных экземпляров!
А ещё с одним звонком на 38503 очень хочется......
Ответить с цитированием
Этот пользователь сказал Спасибо! harris1969 за это сообщение:
Oleg Doka (17.12.2015)
  #10
Старый 17.12.2015, 13:25
harris1969 harris1969 на форуме   Автор этой темы
Форумчанин

Регистрация: 31.08.2011
Адрес: рф
Сообщений: 4,396
Сказал(а) спасибо: 7,179
Поблагодарили 7,697 раз(а) в 2,383 сообщениях

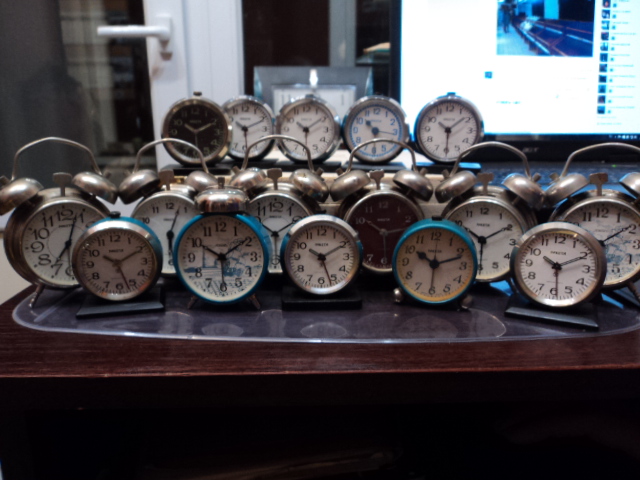

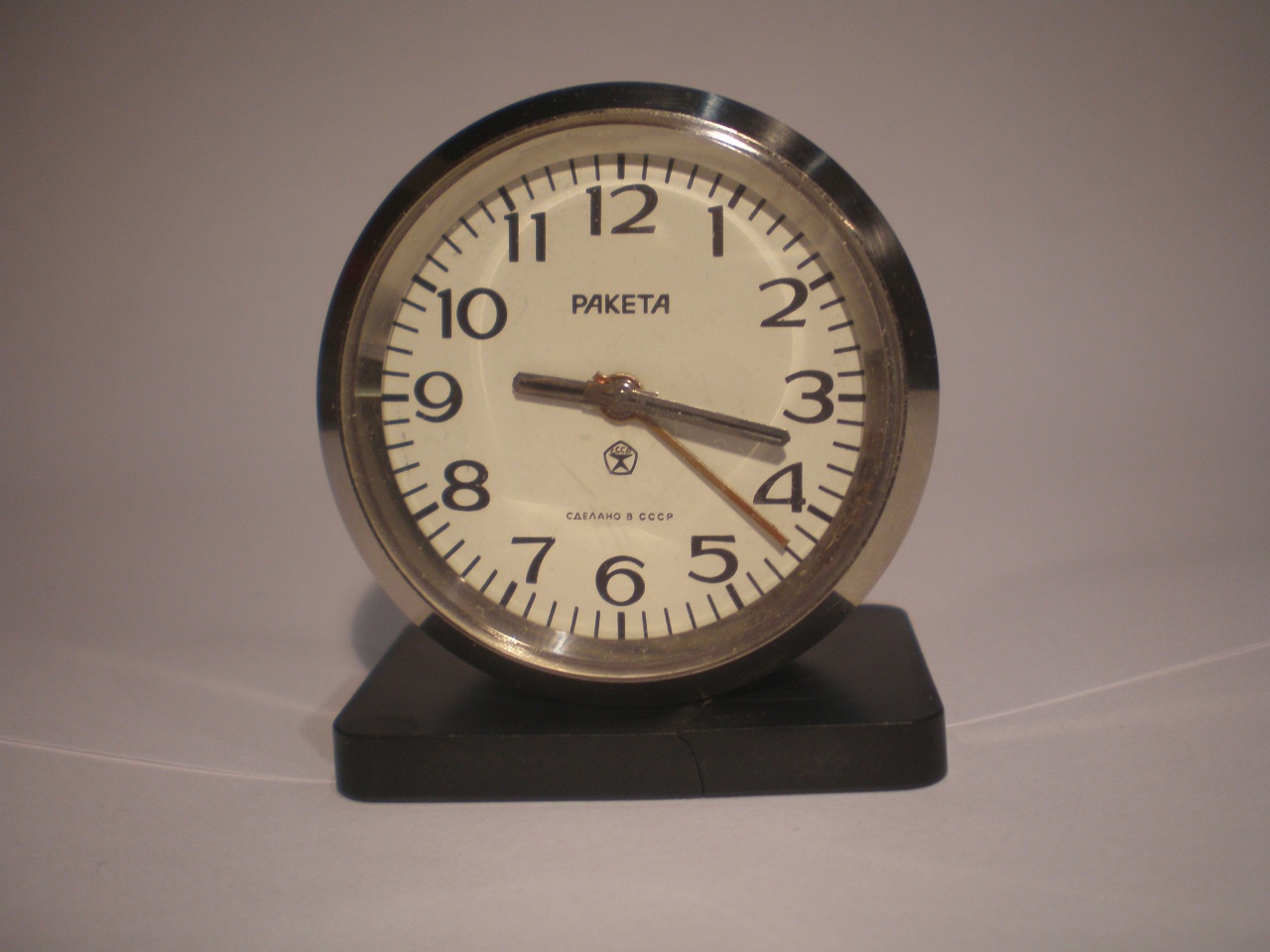

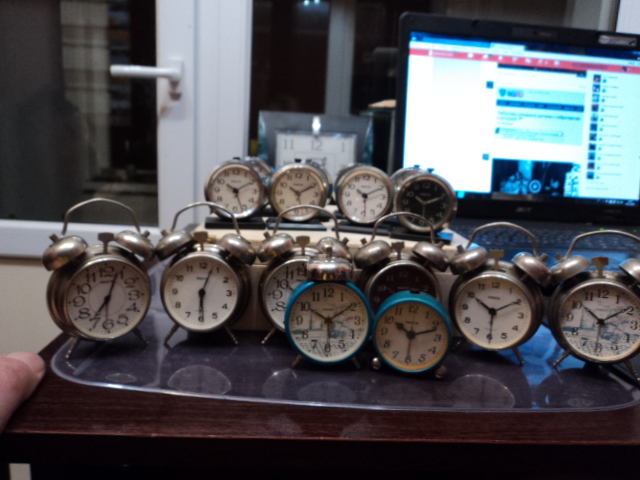

РАКЕТА 3871\38503-стрелки.

Провёл небольшой анализ разновидностей стрелок на будильниках РАКЕТА.

Начнём с 3871 на ножке.
Вариант в милитари-дизайне никелированные стрелки, типа РАКЕТА-АМФИБИЯ,
но не со светомассой, а с краской ,её имитирующей Фото 1.
Александр Борисович показывал будильник из своей коллекции в варианте
со светомассой на стрелках и циферблате, но там свой оригинальный цифер,
фото не имеется.
Вариант с белым циферблатом и никелированными стрелками с прокрашенной
чёрной полосой(в узком окне).Фото 2.
Вариант с белым циферблатом и оксидированными стрелками с окнами без
прокраски Фото 3.
Поздний вариант будильника на ножке, унифицированного, во многом,
с РАКЕТОЙ 38503 ,,на шариках" в том числе и стрелки такие же по форме-
светлый вариант с тёмно-синими, тёмный с белыми Фото 4,5.

Двухзвонковый вариант 3871 имел два вида стрелок по конфигурации-
типа Бреге -оксидированные(чёрные), никелированные, и белые.Фото 6,7,8.
и скелетные -милитари, обычно пустые(Фото 9), но А.Б. показывал
и в варианте со светомассой из своей коллекции, фото нет.

38503 в варианте ,,на шариках" имел стрелки уже ранее показанные,
но была ещё модификация с колечком, а не кружком на часовой стрелке.
Фото 10,11.

Однозвонковый вариант 38503 имел ,ранее показанные, стрелки Бреге,
в оксидированном варианте Фото 12.

За качество фото извиняюсь, иллюстрировал тем, что имелось в наличии.
Миниатюры
Нажмите на изображение для увеличения
Название: РАКЕТА 3871 012.jpg
Просмотров: 142
Размер:	296.3 Кб
ID:	1230137   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 015.jpg
Просмотров: 129
Размер:	254.2 Кб
ID:	1230140   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 017.jpg
Просмотров: 143
Размер:	266.4 Кб
ID:	1230141   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 (стрелки).2.jpg
Просмотров: 142
Размер:	25.6 Кб
ID:	1230143   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 (стрелки).jpg
Просмотров: 140
Размер:	10.8 Кб
ID:	1230144

Нажмите на изображение для увеличения
Название: РАКЕТА 3871 026.jpg
Просмотров: 134
Размер:	259.6 Кб
ID:	1230145   Нажмите на изображение для увеличения
Название: РАКЕТА 3871 дв.зв.(стрелки никель.) 004.jpg
Просмотров: 136
Размер:	283.0 Кб
ID:	1230150   Нажмите на изображение для увеличения
Название: 55a782aa7a26e3117074a8f7.jpeg
Просмотров: 167
Размер:	55.9 Кб
ID:	1230155   Нажмите на изображение для увеличения
Название: DSC02597.jpg
Просмотров: 131
Размер:	367.1 Кб
ID:	1230173   Нажмите на изображение для увеличения
Название: РАКЕТА будильник. 008.jpg
Просмотров: 123
Размер:	247.4 Кб
ID:	1230182

Нажмите на изображение для увеличения
Название: красній будильник.jpg
Просмотров: 174
Размер:	72.5 Кб
ID:	1230183   Нажмите на изображение для увеличения
Название: DSC05047.jpg
Просмотров: 139
Размер:	311.2 Кб
ID:	1230184
Ответить с цитированием
Эти 4 пользователей сказали Спасибо! harris1969 за это сообщение:
Abu Danil (21.12.2015), Oleg Doka (17.12.2015), opo1234 (17.12.2015), Vilos (17.12.2015)
Ответ

Опции темы

Быстрый переход

Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Покажите Ваши электронные часы Watch Cat Электронные часы 396 06.12.2017 12:15
Двойняшки - покажите Ваши! Krosya Общий раздел 211 03.12.2017 13:08
[ RAY style ] - Покажите ваши Orient Ray MD Orient 833 10.11.2017 17:45
Покажите ваши часы с покрытием Alchernatal Общий раздел 53 22.11.2015 23:09
Покажите ваши Romanson spasmalgon Другие часы 3 29.06.2015 10:09


Часовой пояс GMT +3, время: 19:47.

Google Analytics
