Электроника 204 (30351)

Вот решил открыть тему по этой модели. Информация по ней разбросана по многим темам, есть пара тем связанных с вопросом по этой модели. Но чисто обособленной темы нет или я её не нашёл. Для начала предъявлю свои, те что имею в рабочем состоянии.

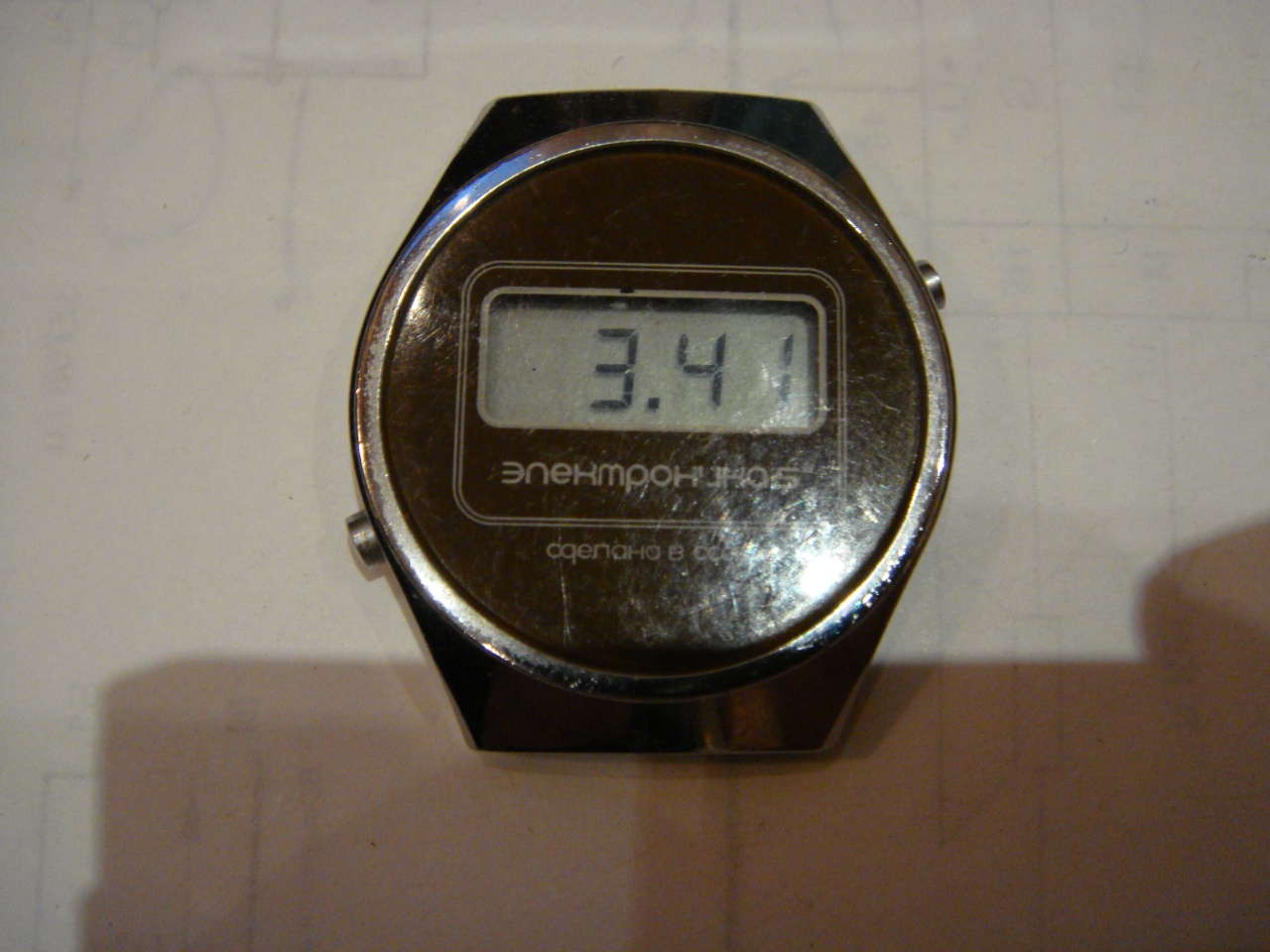

Нажмите на изображение для увеличения
Название: IMG_0108.jpg
Просмотров: 301
Размер:	463.6 Кб
ID:	1188714

Вот эта

Нажмите на изображение для увеличения
Название: IMG_0111.jpg
Просмотров: 169
Размер:	383.6 Кб
ID:	1188715

в голубом сарафанчике, с первой версией, в календаре показывает день недели.

А эта брюнетка

Нажмите на изображение для увеличения
Название: IMG_0122.jpg
Просмотров: 199
Размер:	328.5 Кб
ID:	1188716

С редким дисплеем, вместо точки ромбик. Жаль дисплей подпорчен, но какой есть, т.е. такой ко мне попал.

ну и не такие редкие варианты.

Нажмите на изображение для увеличения
Название: IMG_0115.jpg
Просмотров: 140
Размер:	360.6 Кб
ID:	1188717 Нажмите на изображение для увеличения
Название: IMG_0116.jpg
Просмотров: 196
Размер:	382.3 Кб
ID:	1188728 Нажмите на изображение для увеличения
Название: IMG_0117.jpg
Просмотров: 133
Размер:	360.5 Кб
ID:	1188729 Нажмите на изображение для увеличения
Название: IMG_0119.jpg
Просмотров: 130
Размер:	455.3 Кб
ID:	1188730

В связи с тем что во многих темах упоминалось, что плата (читай микросхема) на этой модели часто выходила из строя из-за вовремя не заменённых, севших элементов питания (ну или по другим причинам), тоже имею кое что предъявить и спросить.
С месяц назад купил такую на Хитром рынке. Внутри стояли ещё СЦ-21. Зная что шансов почти нет, всё равно взял. После всех процедур клиентка повела себя очень странно. Запуститься она запустилась, но в режиме отображения времени то нормально идёт, то на дисплее отдельные сегменты. Второе всё таки чаще. Вот так это выглядит.

Нажмите на изображение для увеличения
Название: IMG_0095.jpg
Просмотров: 166
Размер:	403.8 Кб
ID:	1188731

А вот в режиме календаря и отображения секунд работает как надо.

Нажмите на изображение для увеличения
Название: IMG_0096.jpg
Просмотров: 111
Размер:	379.6 Кб
ID:	1188740 Нажмите на изображение для увеличения
Название: IMG_0100.jpg
Просмотров: 119
Размер:	358.8 Кб
ID:	1188741

И ещё. В выходные появился у меня модуль без корпуса от такой Эльки. Опять же в батарейных гнёздах были СЦ-21. На удивление контакты не были испорчены, хотя немного соли на них было. После нескольких промывок в воде, бензине и протирок спиртом начала подавать признаки жизни, сначала неуверенно, появились какие то значения часов и минут, а точка секунд то появлялась, то пропадала. Когда появлялась, частота явно была замедленной, потом начинала ускоряться, и становилась явно выше нормальной, потом снова пропадала. Небольшое встряхивание заставляло её снова ожить. Поменял кварц, но всё осталось по прежнему. Решил промыть ещё раз. Промыл вечером и оставил "сохнуть" до следующего дня. На следующий день собрал и она пошла. Идёт нормально, но есть один глюк. При нажатии кнопки коррекция начинают моргать часы, но выставит время не даёт, не реагирует сразу. Только после того как полежит минут так пяток, начинает реагировать на нажатие кнопки установки времени. И так во всём. Но время показывает нормально. Вот в связи с этими двумя примерами, напрашивается вывод, что микросхема иногда выживает, но становится не совсем полноценной, но тем не менее основную свою функцию выполняет. Вот как то так. Может я не прав в своих выводах?
Ответить с цитированием
Эти 8 пользователей сказали Спасибо! Assiris за это сообщение:
Aleksandrturbo (30.03.2016), BAIKER13 (11.11.2015), Danimur (10.11.2015), GeNNadi4 (30.03.2017), Melnikov Evgenyi (10.11.2015), Nikolay 1 (10.11.2015), shulcz (11.11.2015), Андрей Бабанин (13.03.2016)
  #2
Старый 10.11.2015, 19:07
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 14,017
Сказал(а) спасибо: 1,310
Поблагодарили 4,782 раз(а) в 3,843 сообщениях
Цитата:
но в режиме отображения времени то нормально идёт, то на дисплее отдельные сегменты. Второе всё таки чаще. Вот так это выглядит.
А вот в режиме календаря и отображения секунд работает как надо.
Замыкание одного из сегментов на общий, чаще внутри дисплея. Судя по изображению, какой-то сегмент кроме B и C в разряде единиц часов. Проверяется при установке времени - при попытке зажечь этот сегмент изображение инвертируется. Второй вариант (хотя именно при таком поведении маловероятно) - обрыв общего на межслойном переходе или плохой контакт в резинках. На 204 бывает редко, у них резинки хорошие, в отличие от 52-55.
Цитата:
При нажатии кнопки коррекция начинают моргать часы, но выставит время не даёт, не реагирует сразу. Только после того как полежит минут так пяток, начинает реагировать на нажатие кнопки установки времени.
Тщательно мыть и сушить (несколько минут при 60..80*, я обычно сушу бытовым феном на максимуме), желательно с выпайкой контактов кнопок - одна из кнопок подкорачивает на корпус (скорее нижняя, из-за нее не дает нажать верхнюю). Самая распространенная проблема в 207 и 209, на 204 практически не встречал. Хотя может быть и утечка в чипе. Проверяется измерением напряжения на кнопочном контакте высокоомным прибором (например цифровым тестером) относительно минуса питания (возможно, здесь относительно средней точки, точно не помню) - должен быть строгий ноль. Если там есть какое-то напряжение - значит есть утечка.
__________________
Э 1 51 52 52Б 53 54 55 55Б 59 68Б 2-56 77А ЧН52 ЧН54/55 ЧН01 ЧН03 ЧН05 3049 202 203 204 204А/Б 206 207 207М 208 209 29353 29361 29364 29366 29367
Casio CPW500 AQ160 AQ180 M22 F84 F91 W725 W729 W800 EF500 WL-S21 EFA120 DB34 DB36 AW60 FS01 FT200...
Ответить с цитированием
Этот пользователь сказал Спасибо! siealex за это сообщение:
Assiris (10.11.2015)
  #3
Старый 10.11.2015, 20:02
Аватар для Danimur
Danimur Danimur вне форума
Форумчанин

Регистрация: 17.03.2014
Адрес: Россия, Екатеринбург
Сообщений: 322
Сказал(а) спасибо: 260
Поблагодарили 579 раз(а) в 159 сообщениях
Моя банда)
Ответить с цитированием
Эти 4 пользователей сказали Спасибо! Danimur за это сообщение:
Aleksandrturbo (30.03.2016), Assiris (10.11.2015), GeNNadi4 (30.03.2017), illuzion (10.11.2015)
  #4
Старый 10.11.2015, 20:09
Аватар для Assiris
Assiris Assiris вне форума   Автор этой темы
Форумчанин

Регистрация: 07.03.2014
Адрес: Россия г. Омск
Сообщений: 668
Сказал(а) спасибо: 285
Поблагодарили 522 раз(а) в 223 сообщениях
Цитата:
Сообщение от siealex Посмотреть сообщение
и сушить (несколько минут при 60..80*, я обычно сушу бытовым феном на максимуме)
И я тоже сушу феном на максимальном режиме. На расстоянии где то 60 см пальцы даже обжигает слегка. Оставил "Сохнуть" я написал в переносном смысле, по этому и в кавычки взял, устал и надоело, взял тайм аут до следующего дня.
Ответить с цитированием
  #5
Старый 10.11.2015, 20:20
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 14,017
Сказал(а) спасибо: 1,310
Поблагодарили 4,782 раз(а) в 3,843 сообщениях
Надо также проверить сопротивление между контактами кнопок и плюсом питания. Окажется меньше мегаома при какой-либо полярности - будут проблемы.

Цитата:
Моя банда)
А чего все отключены?
__________________
Э 1 51 52 52Б 53 54 55 55Б 59 68Б 2-56 77А ЧН52 ЧН54/55 ЧН01 ЧН03 ЧН05 3049 202 203 204 204А/Б 206 207 207М 208 209 29353 29361 29364 29366 29367
Casio CPW500 AQ160 AQ180 M22 F84 F91 W725 W729 W800 EF500 WL-S21 EFA120 DB34 DB36 AW60 FS01 FT200...
Ответить с цитированием
  #6
Старый 10.11.2015, 20:29
Аватар для Danimur
Danimur Danimur вне форума
Форумчанин

Регистрация: 17.03.2014
Адрес: Россия, Екатеринбург
Сообщений: 322
Сказал(а) спасибо: 260
Поблагодарили 579 раз(а) в 159 сообщениях
Предпочитаю без батареек хранить
Ответить с цитированием
  #7
Старый 10.11.2015, 20:30
Аватар для Assiris
Assiris Assiris вне форума   Автор этой темы
Форумчанин

Регистрация: 07.03.2014
Адрес: Россия г. Омск
Сообщений: 668
Сказал(а) спасибо: 285
Поблагодарили 522 раз(а) в 223 сообщениях
Есть ещё одна проблема у 204-ых, которая меня просто бесит. Практически у всех, что я держал в руках, чаще всего донышко батарейного гнезда с минусовым контактом продавлено и в трещинах. А бывает что и оба. С одной стороны толщина стенки донышка маловата и с другой вытекший электролит разрушает пластик. У меня даже был случай, что часы не запускались из-за этого, не было замыкания элемента питания с минусовым контактом. Он просто проседал в образовавшуюся ямку на дне гнезда.
Ответить с цитированием
Этот пользователь сказал Спасибо! Assiris за это сообщение:
Melnikov Evgenyi (10.11.2015)
  #8
Старый 10.11.2015, 22:20
Yursok Yursok вне форума
Новичок

Регистрация: 29.08.2015
Адрес: Россия, Владимир
Сообщений: 43
Сказал(а) спасибо: 32
Поблагодарили 24 раз(а) в 12 сообщениях
Можно новичку про свою 204 рассказать?

Часы попали ко мне не рабочие.
Когда вставил батарейки, на экране высветилось несколько беспорядочных сегментов.
Разобрал часы и модуль.





Оказалось, что ЖКИ был вставлен вверх ногами.
Мало того, одна резинка была приклеена, в прямом смысле – клеем, к индикатору.



Ну и не хватало двух контактов: одного, который идет на крышку и контакта для кнопки подсветки.
Всё почистил, собрал.
Вставил батарейки.
Часы заработали, но повели себя очень странно.
На экране быстро сменялась индикация времени, секунд и календаря.



Если замкнуть кварц часы вставали, и на индикаторы оставалось одно из показаний.
Тоже самое, если немного открутить винт крепления пластины батареек.
Еще несколько раз чистил – всё тоже самое.
Отложил их подальше как неисправные.
Но через неделю решил еще раз с ними поэкспериментировать.
Пошел ненаучным путем.
Замыкал разные дорожки.
Иногда часы входили в режим коррекции времени. Но что-то выставить было нельзя.
Далее, опытным путем было установлено, что при замыкании меду собой ПВ и ПН кнопок смена режимов останавливается, и часы нормально идут.
Еще покрутил-потыкал. Часы стали нормально идти, если прикоснутся металлическим предметом к ПВ кнопке.
Дальше, вставил модуль не очень удачно в корпус – с перекосом, а часы нормально пошли.
В общем, промыл всё еще раз как следует и вроде заработали нормально.
Сделал недостающие контакты и собрал часы.

Решил поэкспериментировать и распечатал бумажную маску на принтере.
Немного не попал с индикатором, но всё равно интересно.



Вопрос по родной маске. Она выцвела, и надписи читаются только под углом.



Хочу попробовать закрасить её красным маркером для белых досок и потом аккуратно стереть цвет с надписей.
Кто-нибудь пробовал?
Ответить с цитированием
Эти 4 пользователей сказали Спасибо! Yursok за это сообщение:
Assiris (10.11.2015), Danimur (10.11.2015), GeNNadi4 (30.03.2017), shulcz (11.11.2015)
  #9
Старый 10.11.2015, 23:40
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 14,017
Сказал(а) спасибо: 1,310
Поблагодарили 4,782 раз(а) в 3,843 сообщениях
Цитата:
Часы заработали, но повели себя очень странно.
На экране быстро сменялась индикация времени, секунд и календаря.
Всё очень просто - один из выходов под дисплей подкорачивает на вывод первой кнопки. А на выходе ведь импульсы... Похожая проблема была у меня на 204, только там вывод дисплея коротил на контрольную точку с секундными импульсами - счётчик секунд вёл себя беспорядочным образом.

Цитата:
Сообщение от Assiris Посмотреть сообщение
Есть ещё одна проблема у 204-ых, которая меня просто бесит. Практически у всех, что я держал в руках, чаще всего донышко батарейного гнезда с минусовым контактом продавлено и в трещинах. А бывает что и оба. С одной стороны толщина стенки донышка маловата и с другой вытекший электролит разрушает пластик. У меня даже был случай, что часы не запускались из-за этого, не было замыкания элемента питания с минусовым контактом. Он просто проседал в образовавшуюся ямку на дне гнезда.
Знаю такое, пару раз приходилось подклеивать тонкий пластик, один раз вообще собирал обойму из кусков двух разных обойм с помощью ДХЭ.
__________________
Э 1 51 52 52Б 53 54 55 55Б 59 68Б 2-56 77А ЧН52 ЧН54/55 ЧН01 ЧН03 ЧН05 3049 202 203 204 204А/Б 206 207 207М 208 209 29353 29361 29364 29366 29367
Casio CPW500 AQ160 AQ180 M22 F84 F91 W725 W729 W800 EF500 WL-S21 EFA120 DB34 DB36 AW60 FS01 FT200...
Ответить с цитированием
Этот пользователь сказал Спасибо! siealex за это сообщение:
GeNNadi4 (30.03.2017)
  #10
Старый 11.11.2015, 11:33
Аватар для BAIKER13
BAIKER13 BAIKER13 вне форума
Форумчанин

Регистрация: 26.04.2014
Адрес: РАМЕНСКОЕ
Сообщений: 264
Сказал(а) спасибо: 494
Поблагодарили 216 раз(а) в 88 сообщениях
платы первой версии даже лежавшие без батареек дохнут.было пара часов первой версии в рабочем состоянии,положил для коллекции на хранение,через полгода решил проверить и поставил батарейки - и часы не пошли,ни какие реанимационные действия не возымели успеха. и напоследок фото часов(внутри плата второй версии)
Миниатюры

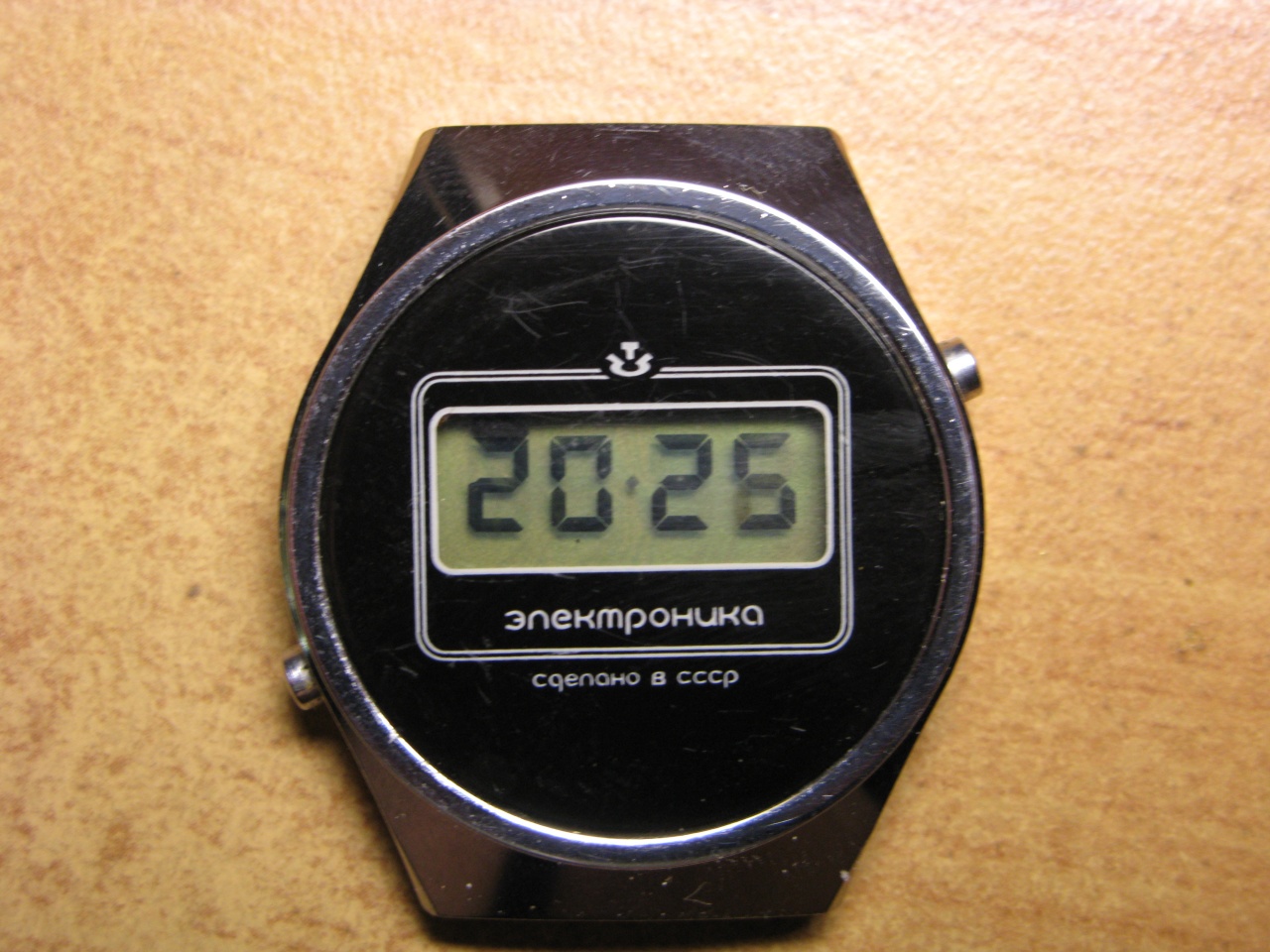

Нажмите на изображение для увеличения
Название: DSC04586.jpg
Просмотров: 128
Размер:	239.0 Кб
ID:	1189593   Нажмите на изображение для увеличения
Название: DSC04603.jpg
Просмотров: 130
Размер:	306.6 Кб
ID:	1189594
__________________
каждый с ума сходит по своему
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! BAIKER13 за это сообщение:
GeNNadi4 (30.03.2017), shulcz (11.11.2015)
