Каков принцип работы настенных часов с плавным движением стрелок?

Уважаемые часовые специалисты!

Вот имеем часовой механизм от настенных часов с плавным движением секундной стрелки. Такие часы сейчас повсеместно распространены. Ниже на картинке это собственно приводной механизм, состоящий из стального магнитопровода, катушки, схемы управления и магнита-ротора.


Тот же механизм со снятым ротором.


Ротор отдельно.


А вот и стальной магнитопровод отдельно.


Вопрос такой: почему ротор в такой системе вращается и вращается всегда в нужную сторону (против часовой стрелки)? Катушка состоит из одной обмотки и полярность ее включения ни на что не влияет (ротор продолжает крутиться туда куда нужно).
Миниатюры
Нажмите на изображение для увеличения
Название: DSC04675.JPG
Просмотров: 3882
Размер:	60.7 Кб
ID:	30702   Нажмите на изображение для увеличения
Название: DSC04673.JPG
Просмотров: 2899
Размер:	69.7 Кб
ID:	30703   Нажмите на изображение для увеличения
Название: DSC04677.JPG
Просмотров: 2828
Размер:	46.1 Кб
ID:	30704   Нажмите на изображение для увеличения
Название: DSC04672.JPG
Просмотров: 2813
Размер:	52.1 Кб
ID:	30705
Ответить с цитированием
  #2
Старый 22.12.2009, 20:14
Аватар для OddyRash
OddyRash OddyRash вне форума
Moderator

Регистрация: 03.12.2006
Адрес: От столицы до границы
Сообщений: 3,835
Сказал(а) спасибо: 4,865
Поблагодарили 14,082 раз(а) в 3,248 сообщениях
Отправить сообщение для OddyRash с помощью Skype™
Если перевернуть рамку (магнитопровод), то можно запустить часы в обратную сторону.
__________________
На каждую сложную проблему найдется ответ ясный, простой и неверный.
Генри Менкен
Ответить с цитированием
  #3
Старый 27.12.2009, 01:02
CAHTEXHIK CAHTEXHIK вне форума   Автор этой темы
Новичок

Регистрация: 18.01.2007
Адрес: Москва
Сообщений: 73
Сказал(а) спасибо: 2
Поблагодарили 141 раз(а) в 23 сообщениях
Ответ неверный

Цитата:
Сообщение от OddyRash Посмотреть сообщение
Если перевернуть рамку (магнитопровод), то можно запустить часы в обратную сторону.
Система полностью в электрическом смысле симметрична. Ротору все равно в какую сторону вращаться. Скажем в 50% случаев ротор запустится по часовой стрелке, а в 50% - против.

Я всю голову сломал, пытаясь понять, как же оно работает. Никакой литературы и ссылок на эту тему нет нигде.

Уж я и форму сигнала на катушке смотрел. Там ничего особенного: обычный меандр с частотой 8 герц, с этой же частотой крутится ротор (синхронный однофазнай двигатель одним словом). Магнитопровод и зазоры тоже изучал: ничего подозрительного, что пролило бы свет на то, почему ротор крутится туда, куда нужно.

В итоге взял лупу и ё мое, что же я вижу!

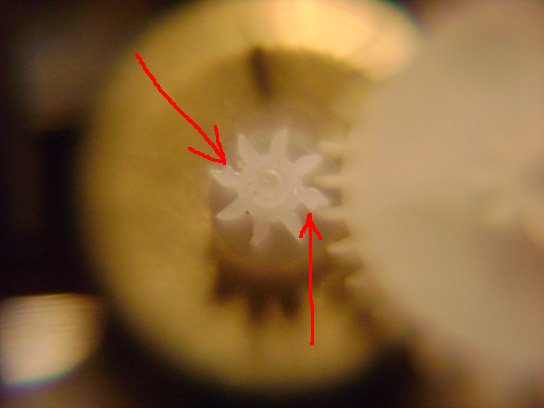

Триб у ротора имеет два "шипа", которые просто отсекают попытки вращаться в обратную сторону. Зубья у примыкающего колеса эластичные, легко изгибаются, ударяясь о "шипы", и работают как пружины, останавливая ротор и запуская его в обратную сторону при попытках неправильного направления вращения.

Короче, а ларчик просто открывался.
Миниатюры
Нажмите на изображение для увеличения
Название: DSC04685.jpg
Просмотров: 3307
Размер:	62.6 Кб
ID:	31152
Ответить с цитированием
Эти 7 пользователей сказали Спасибо! CAHTEXHIK за это сообщение:
Dima343 (01.11.2013), German (29.12.2009), Imp (27.12.2009), max-73 (12.08.2015), nadir (10.02.2010), Zah (27.12.2009), Тарас Кучеренко (27.12.2009)
  #4
Старый 27.12.2009, 16:22
Аватар для Nefashu
Nefashu Nefashu вне форума
Форумчанин

Регистрация: 11.10.2009
Адрес: Москва
Сообщений: 724
Сказал(а) спасибо: 61
Поблагодарили 236 раз(а) в 135 сообщениях
Идея проста до гениальности!) Непонял только одно - если эти 2 зубца периодически "подстраховывают" ротор, то как достигается точность?
Ответить с цитированием
  #5
Старый 27.12.2009, 16:41
Аватар для Imp
Imp Imp вне форума
Форумчанин

Регистрация: 15.07.2009
Адрес: СПб
Сообщений: 352
Сказал(а) спасибо: 38
Поблагодарили 129 раз(а) в 73 сообщениях
Так точность определяется электроникой - если электроника не повернет шестерню, не повернется и колесо.
Ответить с цитированием
  #6
Старый 27.12.2009, 17:04
CAHTEXHIK CAHTEXHIK вне форума   Автор этой темы
Новичок

Регистрация: 18.01.2007
Адрес: Москва
Сообщений: 73
Сказал(а) спасибо: 2
Поблагодарили 141 раз(а) в 23 сообщениях
Цитата:
Сообщение от Nefashu Посмотреть сообщение
Идея проста до гениальности!) Непонял только одно - если эти 2 зубца периодически "подстраховывают" ротор, то как достигается точность?
Эти зубцы нужны только в момент запуска часов (ну там батарейку новую вставили).
А все остальное время шипы не работают и часы идут себе и идут.
Ответить с цитированием
  #7
Старый 27.12.2009, 17:18
Аватар для Nefashu
Nefashu Nefashu вне форума
Форумчанин

Регистрация: 11.10.2009
Адрес: Москва
Сообщений: 724
Сказал(а) спасибо: 61
Поблагодарили 236 раз(а) в 135 сообщениях
Цитата:
Сообщение от CAHTEXHIK Посмотреть сообщение
Эти зубцы нужны только в момент запуска часов (ну там батарейку новую вставили).
А все остальное время шипы не работают и часы идут себе и идут.
Э-э-э... Теперь понятно
Ответить с цитированием
  #8
Старый 27.12.2009, 18:19
Аватар для Тарас Кучеренко
Тарас Кучеренко Тарас Кучеренко вне форума
Moderator

Регистрация: 08.03.2009
Адрес: Украина. Донецкая обл. Краматорск.
Сообщений: 14,850
Сказал(а) спасибо: 68,379
Поблагодарили 82,474 раз(а) в 9,521 сообщениях
Иногда бывало при смене батарейки несколько секунд идут против часовой, а затем в нужную сторону.
__________________
Мир всем!
Ответить с цитированием
  #9
Старый 28.12.2009, 11:47
CAHTEXHIK CAHTEXHIK вне форума   Автор этой темы
Новичок

Регистрация: 18.01.2007
Адрес: Москва
Сообщений: 73
Сказал(а) спасибо: 2
Поблагодарили 141 раз(а) в 23 сообщениях
Цитата:
Сообщение от Taraskin Посмотреть сообщение
Иногда бывало при смене батарейки несколько секунд идут против часовой, а затем в нужную сторону.
Вот была похожая тема, но там речь шла про часы с дискретным ходом секундной стрелки:
http://forum.watch.ru/showthread.php...233#post259233

Там действительно переворачивание рамки магнитопровода поможет изменить направление хода часов.
В часах с плавным движением стрелок такой трюк не пройдет. Мало того, что переворачивание рамки ни к чему не приведет (свободный ротор без зацепления с колесом может запускаться в любую сторону; я проверял: ротор вращается как туда, так и обратно, что находится в полном согласии с теорией электромагнитных явлений), так еще и триб у ротора однонаправленный. Переделать триб у ротора и примыкающее колесо под другое направление не так то просто.
Ответить с цитированием
  #10
Старый 10.02.2010, 16:33
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 14,704
Сказал(а) спасибо: 1,408
Поблагодарили 5,064 раз(а) в 4,074 сообщениях
Кстати, зубья первого промежуточного колеса у таких часов косые - это тоже влияет на направление.
Ответить с цитированием
