Самопальный виндер для кинетика

[brokenwatch]

Только ножовка, только дремель, только МГТФ, только хардкор

Заряжает по горлышко за 3 часа.
Напряжение питания 4-15 вольт, мощность источника не менее 10 ватт- оригинал 13ватт от iPad работает.

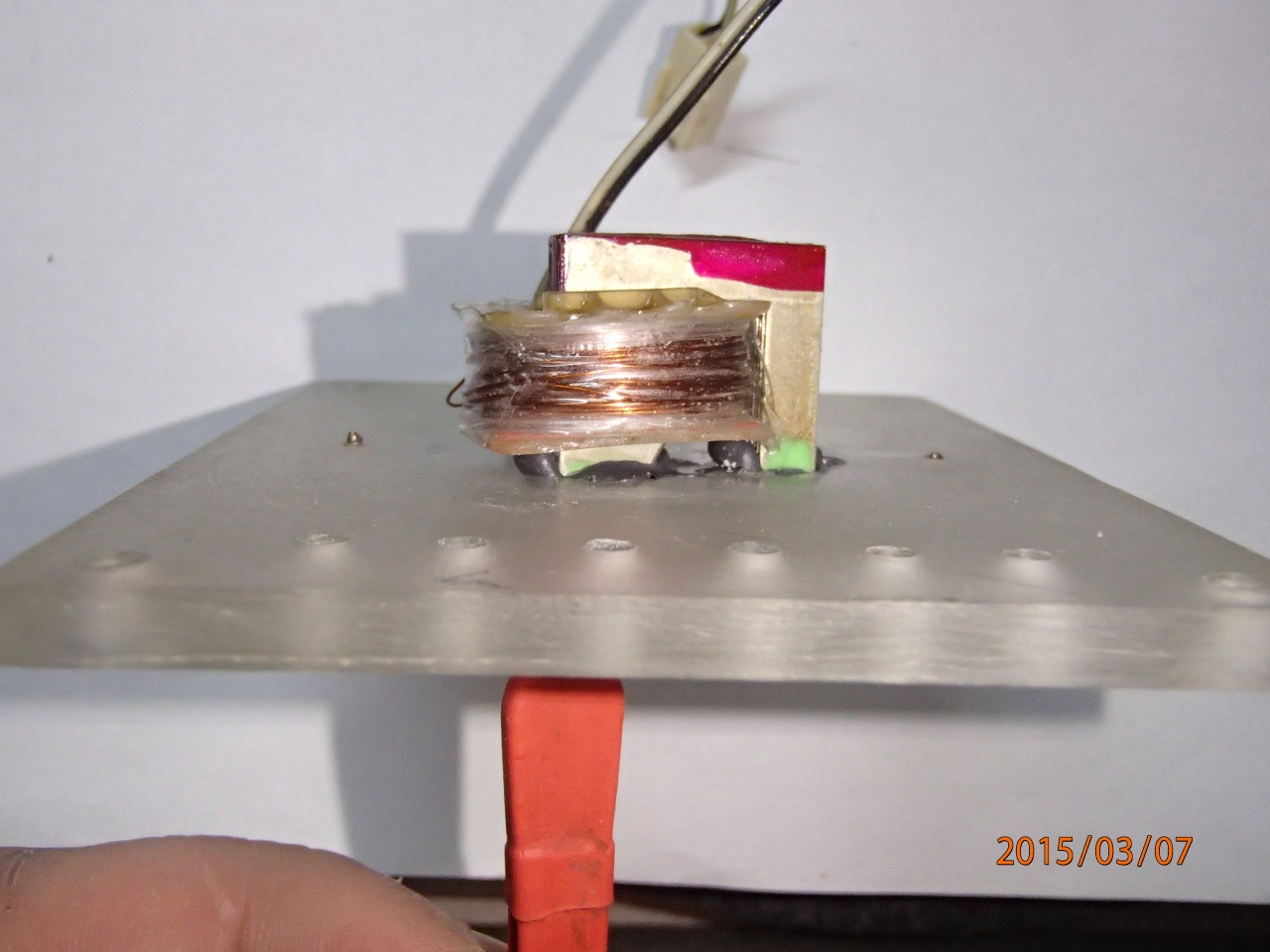

Трансформатор сделан из старой трансформаторной зарядки от Нокии, у нее Ш образный сердечник у которого нужно отрубить одну часть, чтоб он стал П образным. На одно плечо наматывается 150 витков провода.
На трансформатор подается чистая синусоида частотой 1 кГц и амплитудой 15 вольт, ток примерно 0.3А.
Синусоиду формирует контроллер atmega48 через простейший 8ми битный R-2R ЦАП, далее сигнал усиливается усилителем LA4461. Напряжение питания усилителя где-то 16.6 вольт, которые формирует DC-DC StepUp преобразователь.
Управление одной кнопкой, выбор времени зарядки минимум час и по пол часа в плюс. После окончания заданного времени синусоида отключается.
На ошибки в виде мотни МГТФ не обращайте внимания, не правильно развел пины программирования, плату уже исправил но лень только ради эстетики травить новую.

Теперь что обязательно нужно сделать иначе:
1. Корпус. Или 3D принтер или нормальная фрезеровка. Уж очень колхозно получилось.
2. Снизить потребляемую мощность, чтоб работало с 5-7 ваттной зарядкой от обычного смартфона, хотя бы китайской подделкой айфоновской 10ти ваттки. Для этого нужно транс намотать более тонким проводом раза в 2 большим количеством витков. Но при этом увеличится время полного заряда, думаю до 6ти часов- что не проблема.

Что можно сделать иначе:
1. Перейти на блок питания от нотбука, самый распространенный бп примерно на 19-20 вольт. Для этого нужно Step-Up заменить на Step-Dn или хотя-бы на линейный стабилизатор, потому что усилителю можно максимум 18 вольт.
2. Перейти на контроллер attiny2313, которого вполне достаточно для задачи и который на много правильнее разводится под R-2R.
3. Подобрать более широкое трансформаторное железо, чтоб сердечник зарядной катушки входил в магнитное поле вдоль линии а не в торец как сейчас.
4. Попробовать работать не синусоидой а прямоугольниками. Если получится то можно избавиться от R-2R ЦАПа, усилителя, радиатора, достаточно будет 4ех полевиков. Четыре по тому что необходимо менять полярность, если работать в одной полярности то сердечник насытится и будет бобо.

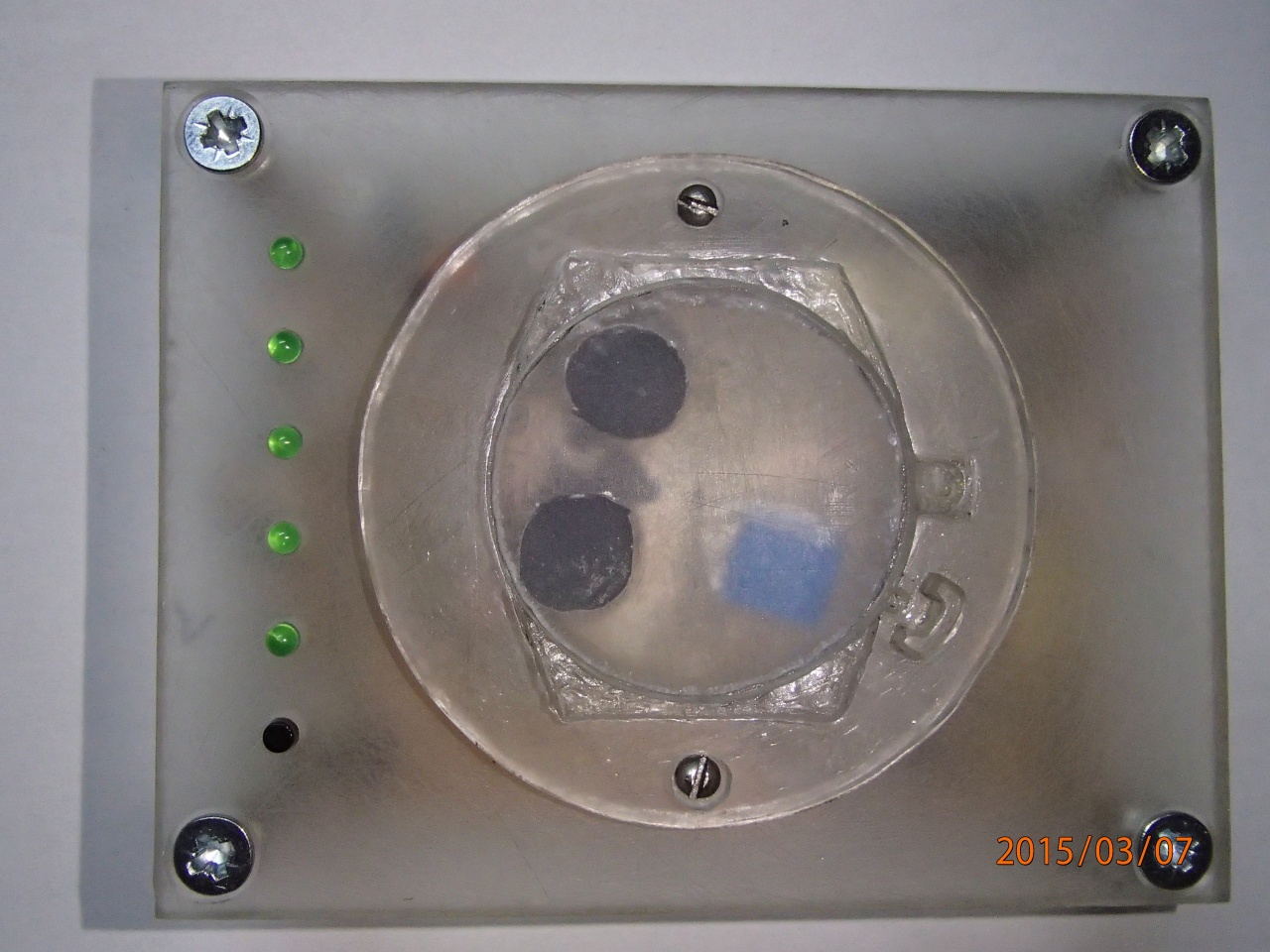

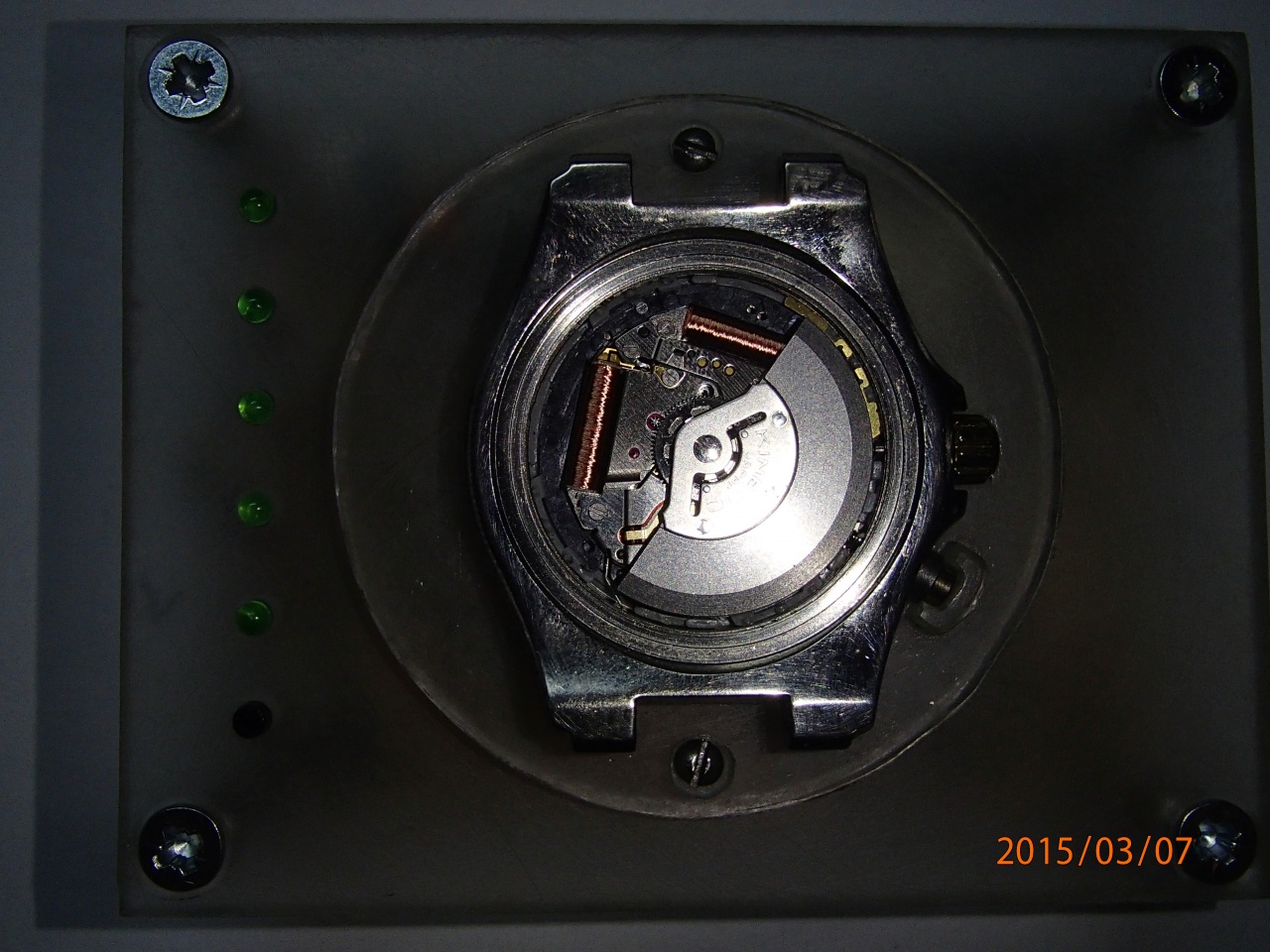

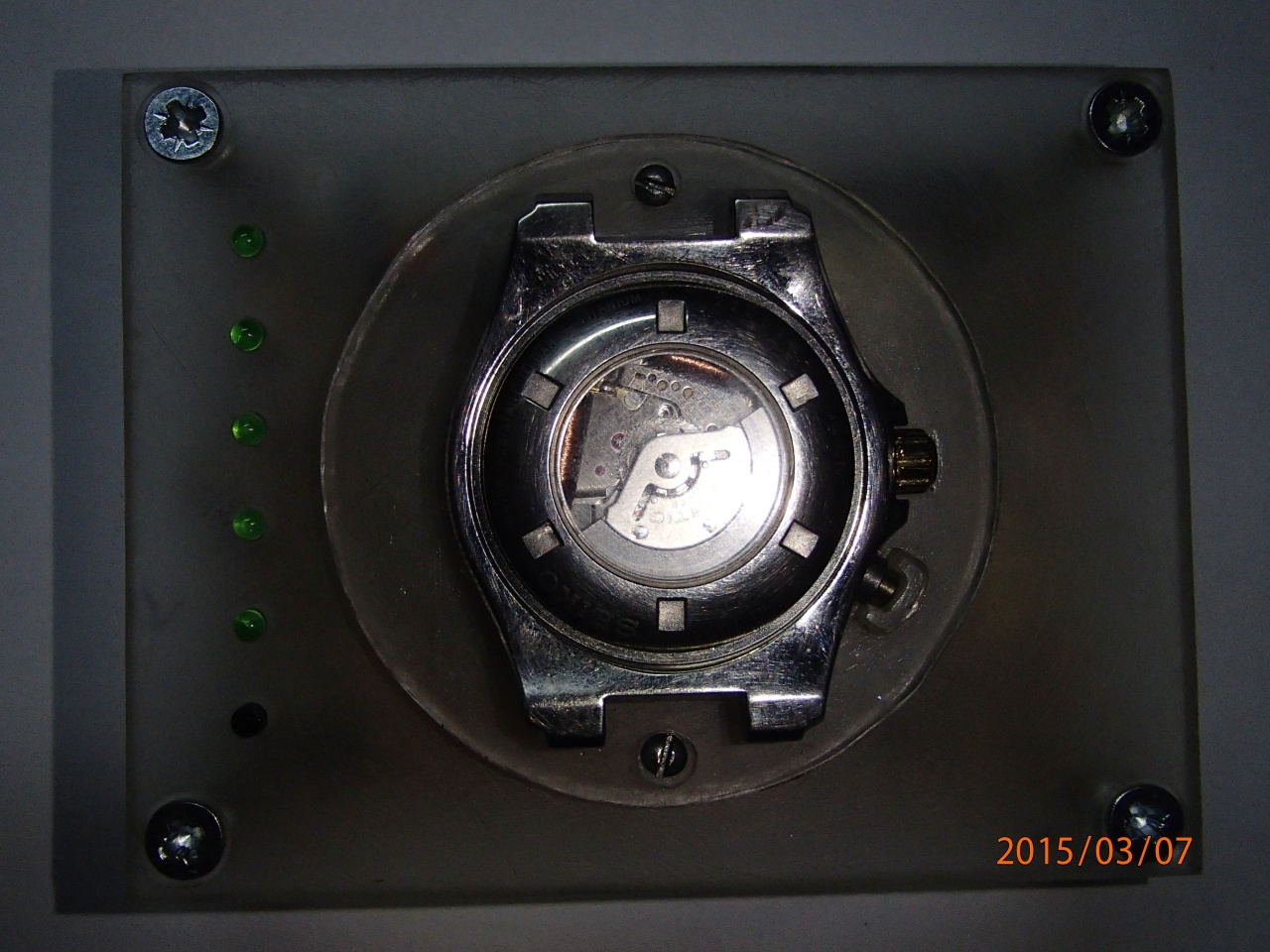

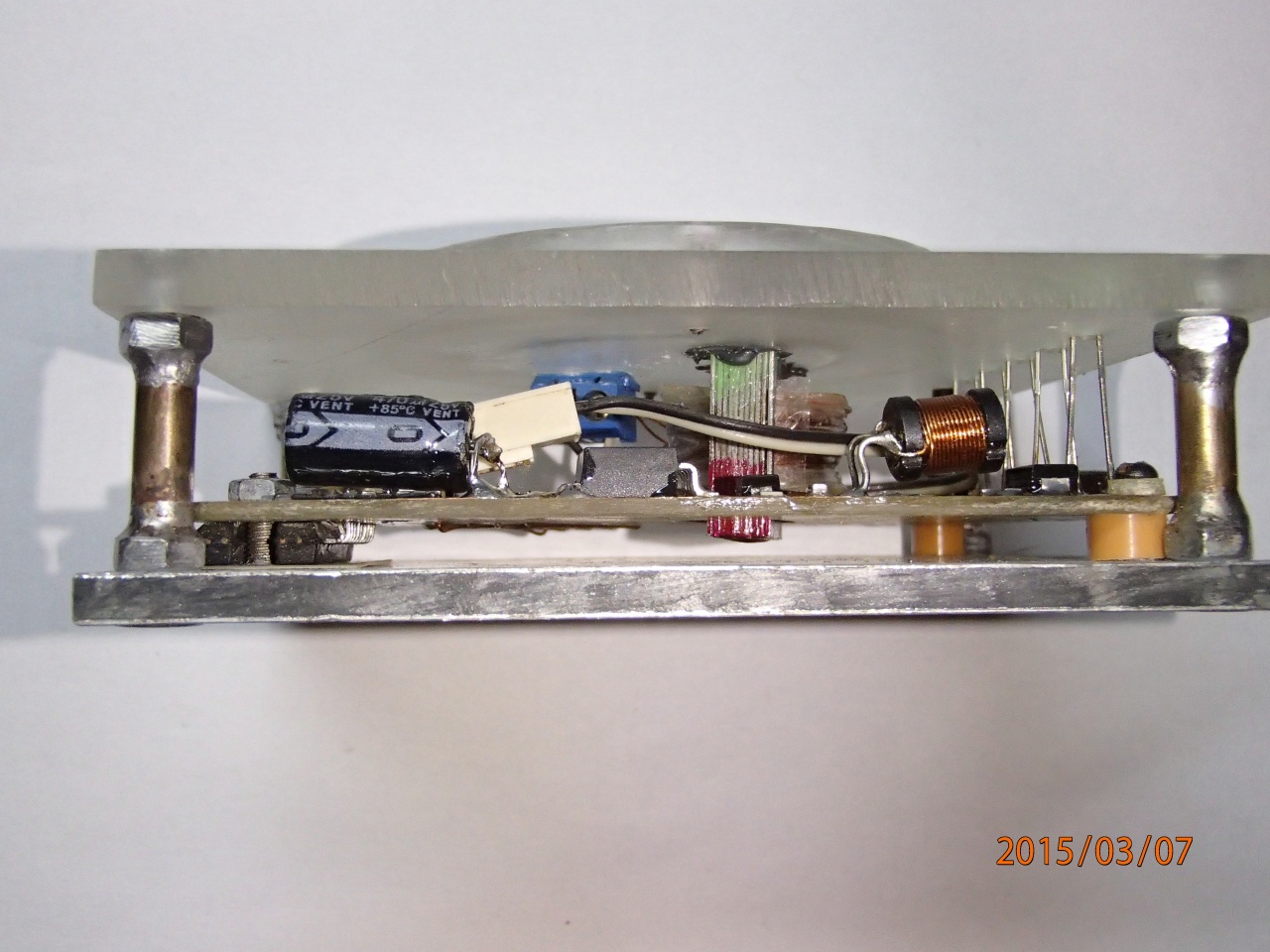

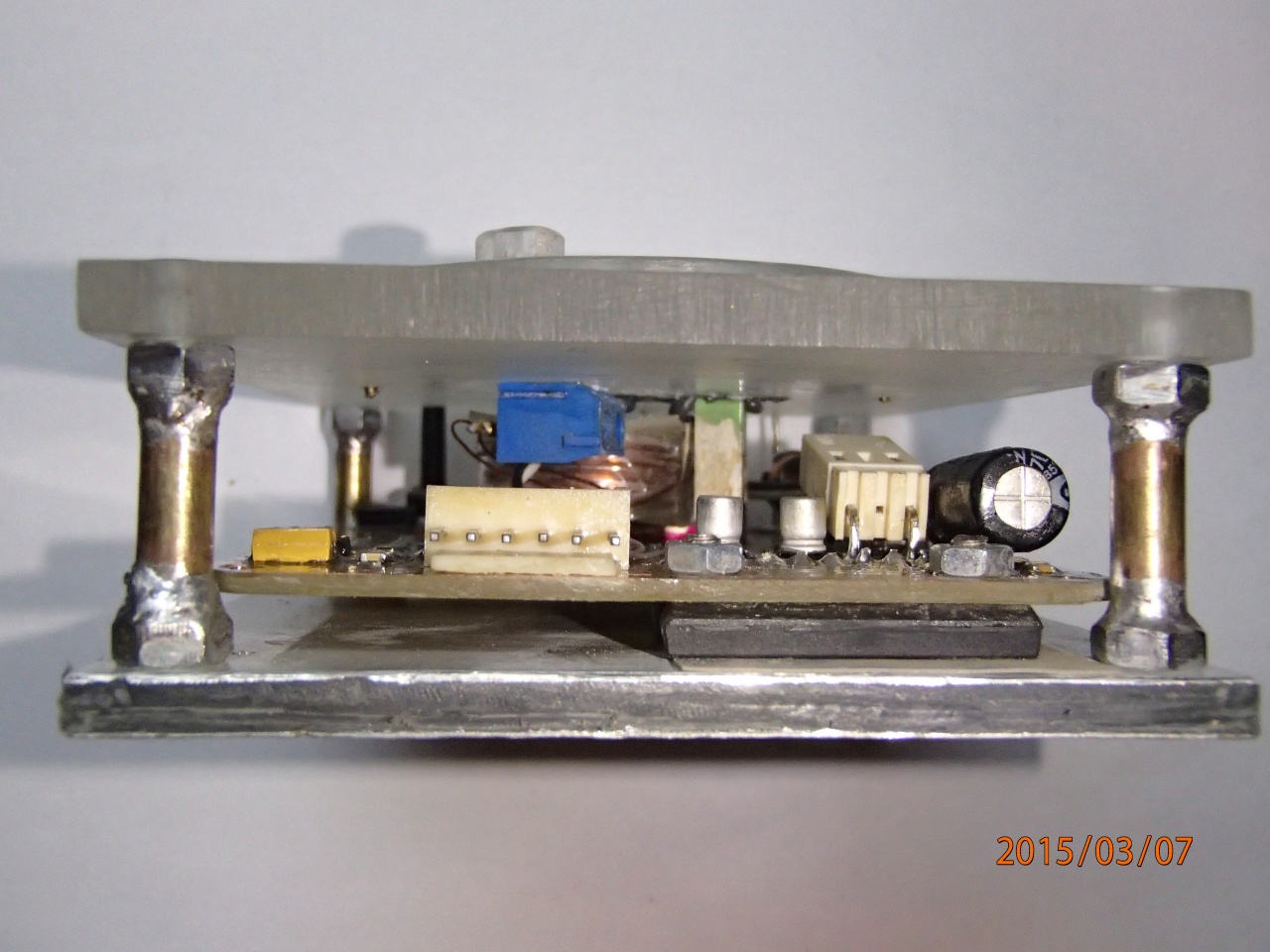

А теперь слайды (с)

[Patriot716]

Едрён-батон!

Я правильно понимаю, что это мега-установка - зарядное устройство переменного магнитного поля, которое крутит ротор, а не сами часы? Или всё же оно индукционное?

[dopter]

А намагнитить часы оно не может?

[brokenwatch]

А намагнитить часы оно не может?

Теоретически нет. На практике же вполне возможно что магнитный поток не является абсолютно симметричным, и в какой-то, достаточно отдаленный по времени момент, начнется намагничивание всех магнито мягких материалов- но в часах таких материалов минимум, основная масса латунь и титан, которые вообще не намагничиваются.

Или всё же оно индукционное?

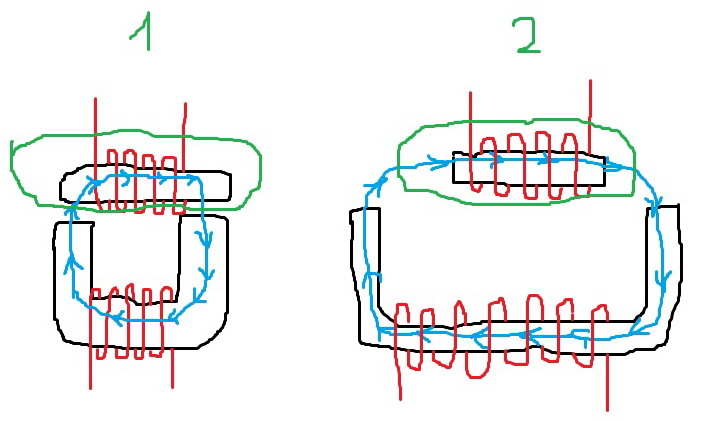

Естественно индукционное. Вот их тех двух серых кружочков исходит магнитное поле, которое проходит через циферблат и улавливается катушкой подзарядки самих часов. Я ничего не придумал, есть готовая оригинальная зарядка для кинетиков и там используется тот-же принцип. К сожалению я не знаю как наводит магнитное поле оригинальная зарядка- может как моя в торцы катушки перпендикулярно сквозь циферблат как на картинке 1, а может и шире через торцы корпуса, как на картинке 2, чтоб линии магнитного поля были строго вдоль катушки.

[Shink]

Спасибо за обзор и идею !
