Vibrograf b600 (микрофон) сломался

[Mobi8551]

День добрый всем, нужна помощь если кто знает.

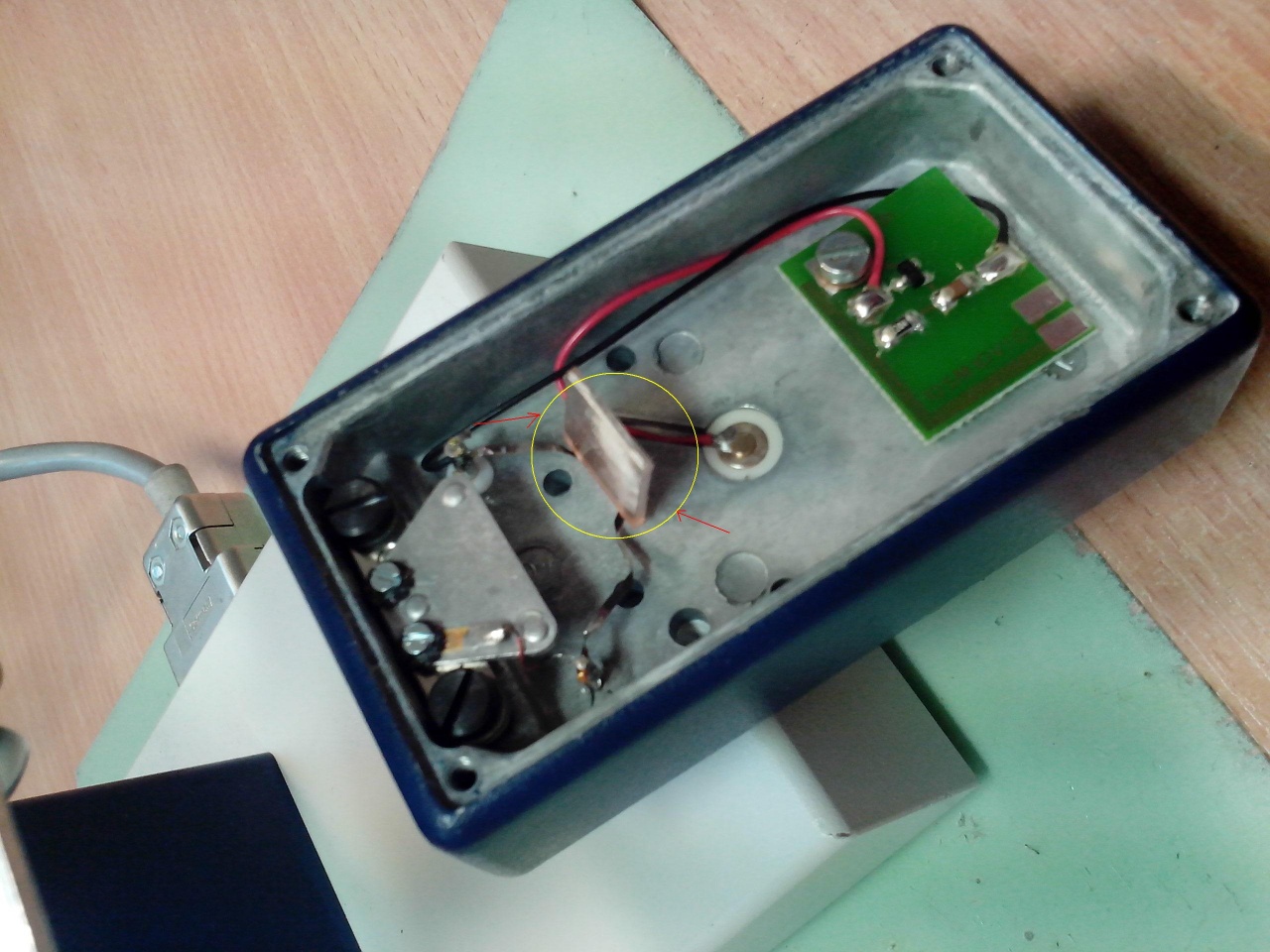

Сломался микрофон к vibrograf b600 или не понятно что с ним случилось, в один прекрасный момент при диагностики поворачивая головку микрофона внутри раздалось дребезжание,пропала диаграмма,на звуки ни какой реакции.Внутри микрофона слышались только шорохи,открыв корпус площадки микрофона болталась вот эта пластина на фото она выделена.
Вторая часть микрофона для проверки кварца работает.
По одним рекомендациям, нанести на кристалл (пластину) не много эпоксидной смолы и установить плотно на металлическую подложку на три бугорка. Я пока обошёлся двух сторонним скотчем - результата ни какого.

[dmvt1]

У Вас пьезокристалл оторвался. Надо приклеить жестко. Попробуйте постучать тихонько по пьезокристаллу, если прибор откликнется, то дело ограничится приклеиванием кристалла на место, если нет, то кристалл придется заменить. Подойдет любой пьезоизлучатель подходящего размера, которые легко купить в любом магазине где торгуют радиодеталями.

[Андрей Крукович]

Если подложка у пьезо металлическая, то можно прижать его плотно и пропаять по краю оловом.
Если паять нельзя, то так же прижать и проклеить по краю эпоксидкой. Но эпоксидка нужна старого образца, которая сохла около суток, до "стеклянного" состояния.
Раньше так ремонтировал микрофоны на ППЧ, работали.

PS двухсторонний скотч создает эластичную прокладку, что гасит любые колебания. Необходима именно жесткая фиксация.

[Buba B21]

Любой пьезоизлучатель не прокатит, уже сталкивался, пьезо излучающего типа не подойдёт. Может завышать выкачку и занижать амплитуду. А такого нужного пьезо в продаже просто нет, не найдёте. С Armer это вопрос обсуждался, вот его заключение:
(Амплитуда и выкачка могут немного плавать в зависимости от качества сигнала. На любом приборе если поиграться усилением, то можно заметить небольшое изменение этих показаний, особенно амплитуды. Если шумы неравномерны, "тик" и "так" приходят с разной громкостью, то это может дать такой эффект. Например "тик" захватывается так же, а "так" имеет такую форму первого всплеска, что другим датчиком захватывается чуть раньше. Это и приводит к увеличению показаний выкачки и снижению амплитуды, ведь теперь в каждом втором полуколебании время между первым и третьим импульсов шума анкерного спуска увеличено.
Сильно показания не должны уйти, при условии, что диаграмма шумов чистая. Но при установке иного пьезодатчика, отличного по своей геометрии и электрическим характеристикам, такое возможно).
Поверьте, человек в этом вопросе разбирается.

[Buba B21]

Если расколите родной пьезо - будут проблемы, осторожно с ним он хрупкий

[Mobi8551]

Подложка у пьезо не металлическая,материал как печатная плата с фольгой и на разных сторонах по контакту,паять не получится. Попробовал на эпоксидку результата нет. По всей видимости он накрылся, на одной стороне есть небольшое вздутие. Из-за чего он сломался не понятно?? Интересно какую гарантию дает производитель, про ресурс прибора и его составляющих нигде не написанно.

[Armer]

На фото не видно, как он распаян и как вообще крепился.
Фольгированная текстолитовая подложка может служить основой, т.е. пьезо припаян к ней, а она в свою очередь приклеена к прижимному элементу, торчащему наружу.
На сам пъезо дут два провода (ленточных, судя по фото): один черный на предуселитель, другой - на корпус микрофона. При креплении важно их не коротнуть. Ни в самом пьезо, ни в подложке вздуваться просто нечему.
Прежде чем что-то клеить, сперва проверьте электронную часть, как предложил dmvt1: подключите микрофон к прибору и слегка коснитесь текстолитовой подложки каким-нибудь желательно не проводящим предметом (при условии, что нет закоротки сигнального полюса пьезо на корпус микрофона). Если прибор реагирует, то с электронной частью все в порядке.

[Mobi8551]

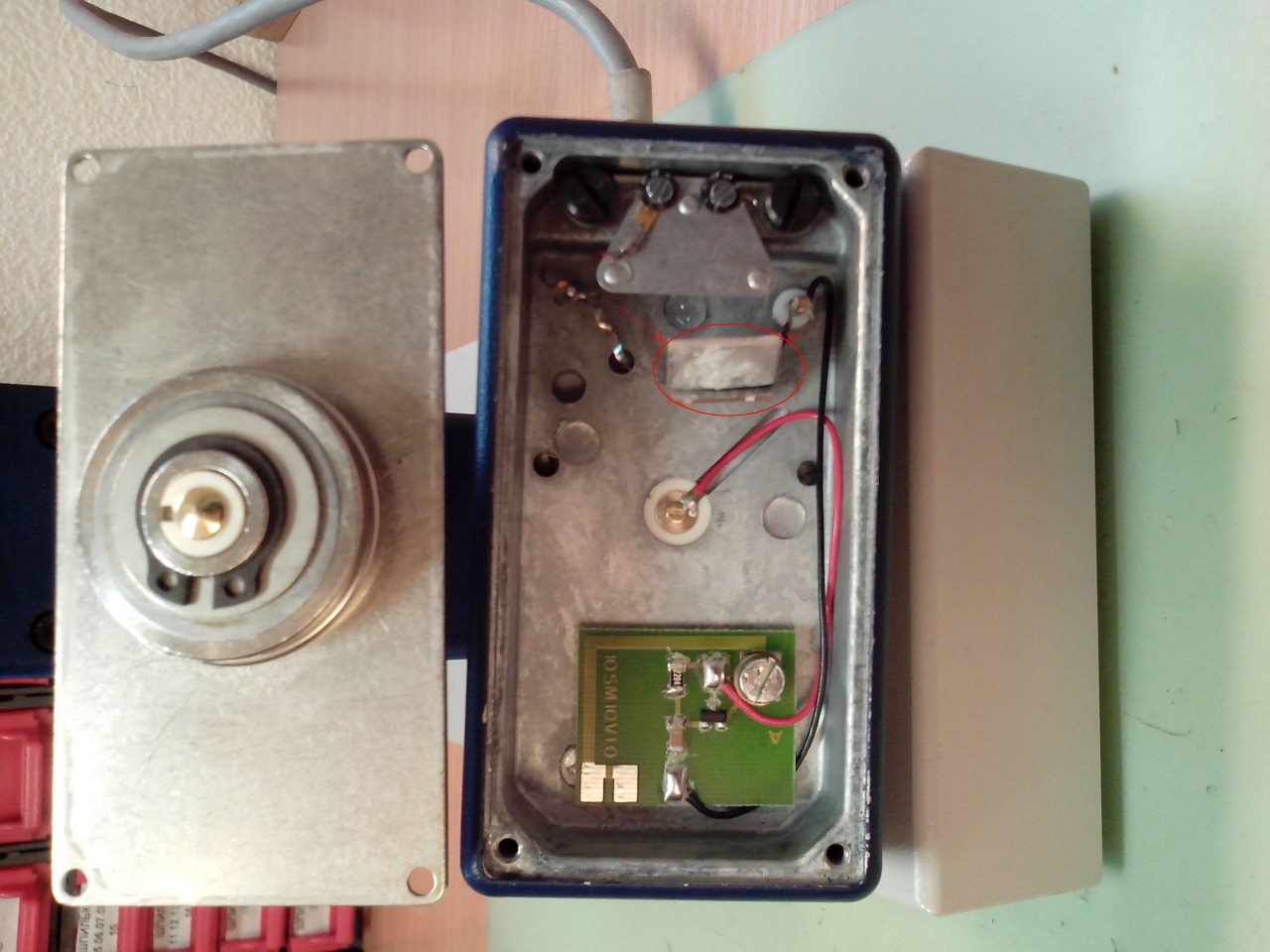

Чем-то коснуться не получится, микрофон начинает работать при совмещении двух площадок соприкасаясь контактами по центру - (на фото выделено).
У нас в магазинах пьезоизлучателя нового не найти, донором послужил вот этот будильник.
Отсоединив от него пьезо, не отрывая родной кристалл, наживил проводки к контактам и прижал к подложке, скрутил две площадки.Включаю и "О чудо" появились звуки и шорохи. Вешаю первые попавшиеся под руку часы, смотрим на экране диаграмму-фото. Надо ещё у знакомого эти же часы кинуть сравнить.
Диаметр пьезо играет роль? И если будет не найти другой пьезо, на что этот приклеивать?Или по кругу пропаивать?Намного ли будут отличаться показания от родного кристалла?И если снимать старый,то ленточки под корень обрезать или оставить?

[Buba B21]

Сравните показания с рабочим прибором. У меня такой вариант не прошёл. Выкачка была завышена в двое, амплитуда градусов на 50 меньше показывал. Может у Вас получится, надо сравнивать.

[Armer]

Mobi8551, ни размеры, ни электрические характеристики пьезодатчика здесь особой роли не играют. Главное, чтобы сигнал с него был достаточный и уверенный. Поэтому обычно в микрофонах используют биморфные датчики балочного типа. Это два пьезоэлемента, склеенные вместе. При изгибе такого элемента один пьезо работает на сжатие, другой - на растяжение. Отсюда и имеем бОльшую амплитуду сигнала. Пьезокерамика также бывает разной по эффективности. В дешевых "пищалках" керамика соответствующая. Но если у электронной начинки прибора хороший запас по усилению, то можно использовать и "пищалку".
Пьезодатчик должен иметь жесткую связь с прижимным элементом. Хоть суперклей (цианокрилат), хоть эпоксидка, хоть пайка. Но только не по всей площади, а чтобы концы были свободны, т.к. он работает на изгиб. Конечно же, это микроколебания (гнуть его не пытайтесь), но идея такова. Если это балка, то она закрепляется либо за один край, либо за центр, а оба конца - в воздухе. Если это диск, то он крепится за центр, а вся периферия должна быть свободной.
