Анатомия Seiko Bell-Matic

Любителям необычных механизмов и винтажных Seiko посвящается...

Был у меня на репассаже Seiko Bell-Matic - знаменитый сейковский механический будильник, который давно уже не выпускается, и замены ему в модельном ряду японской корпорации нет...

немного характеристик механизма:
калибр 6004А
диаметр 31мм
толщина 7,1мм
запас хода 42 часа
частота 19800пк/ч
длительность звонка будильника 10сек. (что, черт возьми, выполняется спустя столько лет!)
http://www.ranfft.de/cgi-bin/bidfun-...wk&Seiko_4006A

механизм хода заводится от автоподзавода, а будильник - вручную
стрелки будильника здесь нет, вместо нее присутствует установочный рант, весьма оригинальное решение, не перегружающее циферблат

изначально решение отснять внутренности механизма было мотивировано желанием создать памятку мастерам по сборке, т.к. ремонтуар весьма запутанный, и сборку нельзя назвать интуитивно-понятной

итак, начнем:
перед нами платина механизма с пружинами хода и боя, если пружина хода, как обычно, находится внутри барабана, то пружина боя закреплена неподвижно в выфрезерованном для нее отсеке платины:
Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 518
Размер:	329.2 Кб
ID:	645268

в данном механизме был выявлен износ втулки секундного колеса, здесь видно, что отверстие стало продолговатым, овальным:
Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 457
Размер:	272.5 Кб
ID:	645269

есть разновидности этого калибра с 17-ю и 27-ю камнями, этот с 17-ю, и вместо некоторых камней стоят втулки

было решено заменить втулку на камень, который взят с моста от других старых Сейко:
Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 360
Размер:	273.9 Кб
ID:	645270

была выпрессована втулка и впрессован камень:
Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 333
Размер:	278.0 Кб
ID:	645271Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 310
Размер:	227.2 Кб
ID:	645272Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 326
Размер:	272.5 Кб
ID:	645273

но в целом, механизм очень крепкий и живучий, материалы и их обработка заслуживают уважения

например, посмотрите на безупречно-зеркальную полировку трибов колес:
Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 400
Размер:	181.5 Кб
ID:	645274Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 443
Размер:	182.3 Кб
ID:	645275
раньше так обрабатывали трибы многие фабрики, в современных часах я видел такую полировку у Патека...

еще пример отношения к качеству, декоративные канавки на звездочке боя и колесе автоподзавода:
Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 485
Размер:	265.1 Кб
ID:	645276
сталь, из которой они сделаны, очень твердая, т.к. не найдено никаких следов износа

сборка начинается с ремонтуара:
Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 404
Размер:	352.8 Кб
ID:	645277

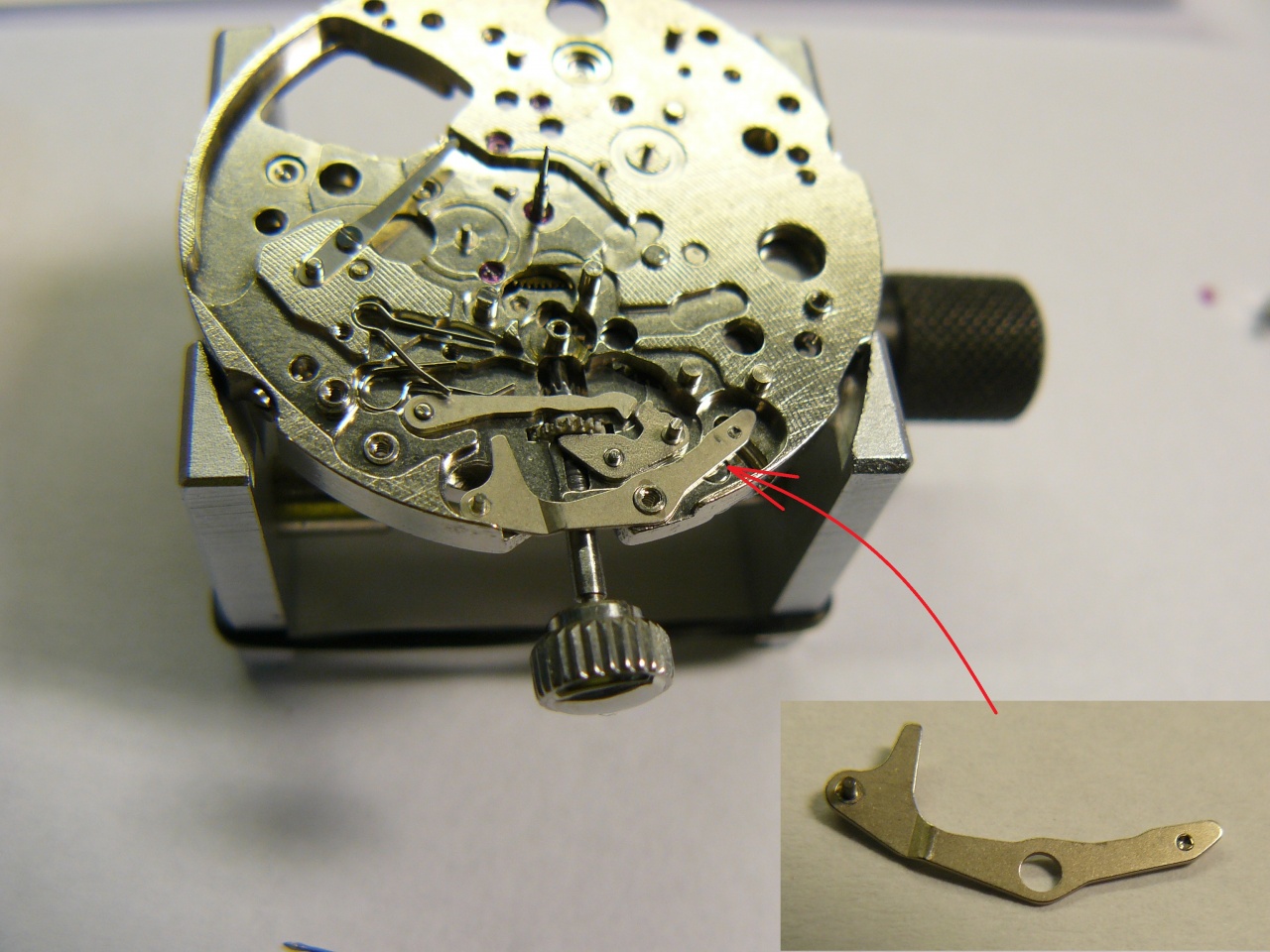

ставим рычаг активации будильника:
Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 291
Размер:	319.1 Кб
ID:	645278

далее ставим фиксирующую накладку:
Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 287
Размер:	345.3 Кб
ID:	645279

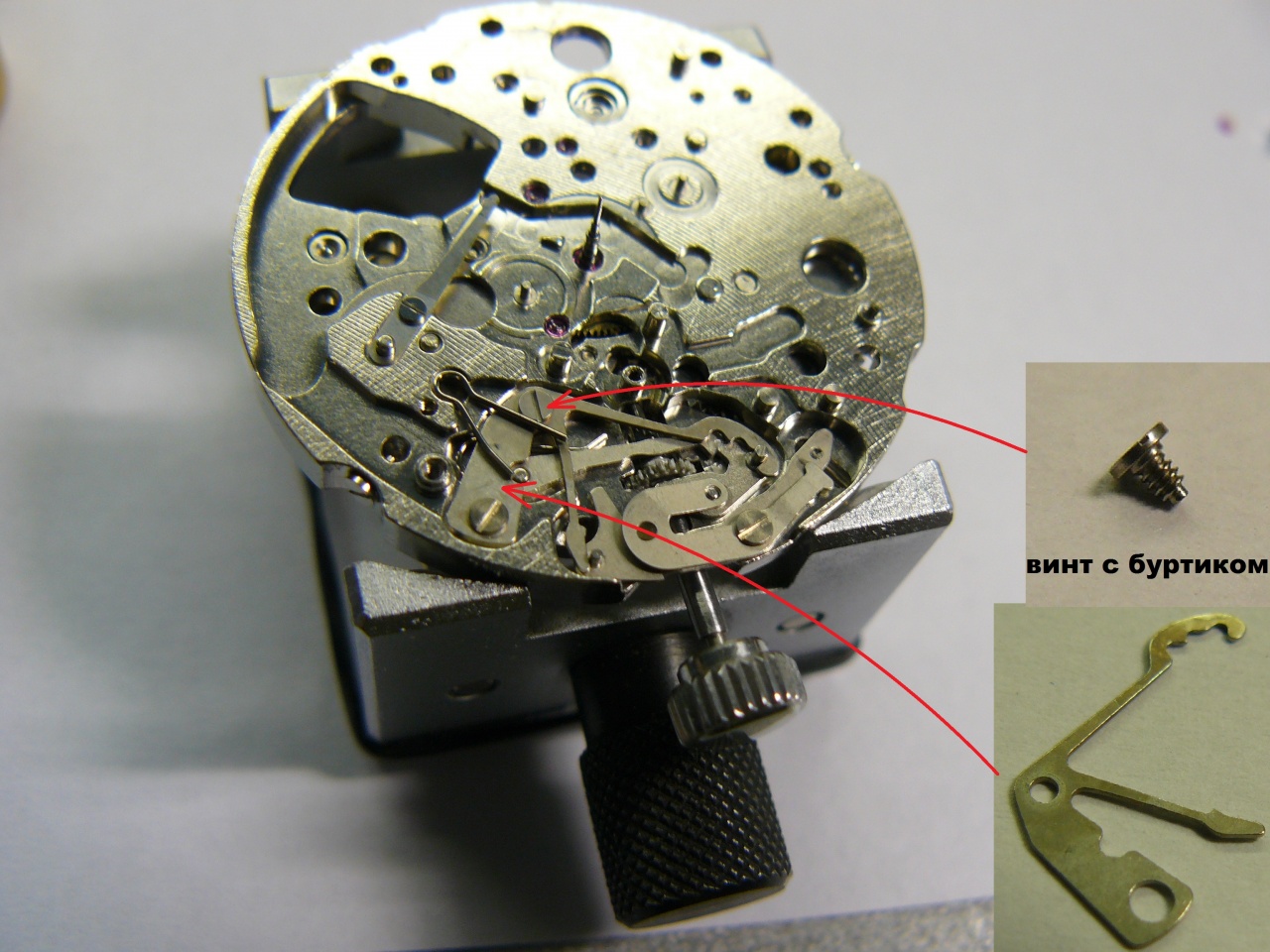

ставим пластину-фиксатор ремонтуара:
Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 277
Размер:	337.3 Кб
ID:	645280

ставим рычаг блокировки молоточка:
Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 269
Размер:	336.2 Кб
ID:	645281

немного об обозначениях: стрелка с петлей означает что деталь перед установкой нужно перевернуть вверх ногами

установка переводной шестерни с втулкой, шестерню устанавливать буртиком вверх:
Нажмите на изображение для увеличения
Название: 15.jpg
Просмотров: 269
Размер:	361.1 Кб
ID:	645282

установка шестерни перевода времени:
Нажмите на изображение для увеличения
Название: 16.jpg
Просмотров: 221
Размер:	375.6 Кб
ID:	645284

установка качалки с паразитной шестерней и пружинки, три пропила на головке винта означают, что он с левой резьбой:
Нажмите на изображение для увеличения
Название: 17.jpg
Просмотров: 227
Размер:	395.7 Кб
ID:	645285

установка шестерни перевода будильника:
Нажмите на изображение для увеличения
Название: 18.jpg
Просмотров: 307
Размер:	355.2 Кб
ID:	645286

установка рычага будильника (сигнального рычага), молоточка и звездочки боя, минутного триба и вексельного колеса:
Нажмите на изображение для увеличения
Название: 19.jpg
Просмотров: 221
Размер:	399.1 Кб
ID:	645287

установка часового колеса, шестерни и колеса привода суточного колеса:
Нажмите на изображение для увеличения
Название: 20.jpg
Просмотров: 216
Размер:	421.6 Кб
ID:	645288
часовое колесо здесь из стали, т.к. нужна износостойкость

а это большое колесо приводит в движение установочный рант:
Нажмите на изображение для увеличения
Название: 21.jpg
Просмотров: 213
Размер:	374.0 Кб
ID:	645289

установка рычага ускоренного перевода даты и его возвратной пружины:
Нажмите на изображение для увеличения
Название: 22.jpg
Просмотров: 221
Размер:	389.7 Кб
ID:	645290

как называется этот рычаг я не знаю, но он тоже нужен:
Нажмите на изображение для увеличения
Название: 23.jpg
Просмотров: 255
Размер:	375.8 Кб
ID:	645291

накрываем все это мостом:
Нажмите на изображение для увеличения
Название: 24.jpg
Просмотров: 368
Размер:	240.1 Кб
ID:	645292

продолжение в следующем посте
Ответить с цитированием
Эти 58 пользователей сказали Спасибо! Dima343 за это сообщение:
Agriz (27.02.2014), Alek (27.02.2014), aleksej (06.12.2014), alex919rr (27.02.2014), artur86 (06.04.2014), Augusta (27.02.2014), babangida (03.03.2014), Blackfish (27.02.2014), Boyar (18.03.2016), bybl (06.08.2016), chauve (05.12.2014), corj (10.11.2014), deathinjune (27.02.2014), dmitriy ed (27.02.2014), egzzeg (01.03.2014), Grey Goose (05.12.2014), gromm (27.02.2014), Hantei39th (27.02.2014), iamadiscodancer19061975 (04.07.2015), IHTIO (14.05.2014), Jingoro (14.12.2014), KALJAN (05.12.2014), Keytujd (02.05.2014), kokos (28.02.2014), kolgen (28.02.2014), leordn (14.12.2014), lesovik (31.08.2017), MadShark (03.03.2014), marko (14.12.2014), mixazzz (14.03.2014), Mortiis (30.03.2014), nelopni (13.03.2014), Neurohirurg (27.02.2014), Nikitas (29.11.2014), Odissey (01.03.2014), oldfox (12.07.2016), prochel (27.02.2014), Rachkovskiy (05.12.2014), Rubar (27.02.2014), Shink (05.12.2014), Sirano (27.02.2014), sls63amg (14.12.2014), tapoka (27.02.2014), terry82 (14.12.2014), Uchenik (03.03.2014), uhrmaster (05.12.2014), ultarior (27.02.2014), varban (03.03.2014), VGA240x320 (13.03.2014), victor_12 (01.03.2014), Vlad106 (27.02.2014), walther79 (18.03.2014), zorkiy sov (12.07.2016), Андрей Бабанин (27.02.2014), Андрей Крукович (27.02.2014), Гена Бобков (14.12.2014), СлонА (27.02.2014), Тарас Кучеренко (27.02.2014)
  #2
Старый 27.02.2014, 07:59
Аватар для Dima343
Dima343 Dima343 вне форума   Автор этой темы
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 10,108
Сказал(а) спасибо: 2,142
Поблагодарили 13,159 раз(а) в 4,993 сообщениях
продолжение

установка суточного колеса, положение толкателя относительно штырька на колесе именно такое, как на фото:
Нажмите на изображение для увеличения
Название: 25.jpg
Просмотров: 340
Размер:	386.9 Кб
ID:	645294

установка сигнального (будильного) колеса, фиксатора диска даты, его пружинки и самого диска даты:
Нажмите на изображение для увеличения
Название: 26.jpg
Просмотров: 272
Размер:	446.9 Кб
ID:	645295
не забудьте смазать нижнюю сторону сигнального колеса, и бортик снизу

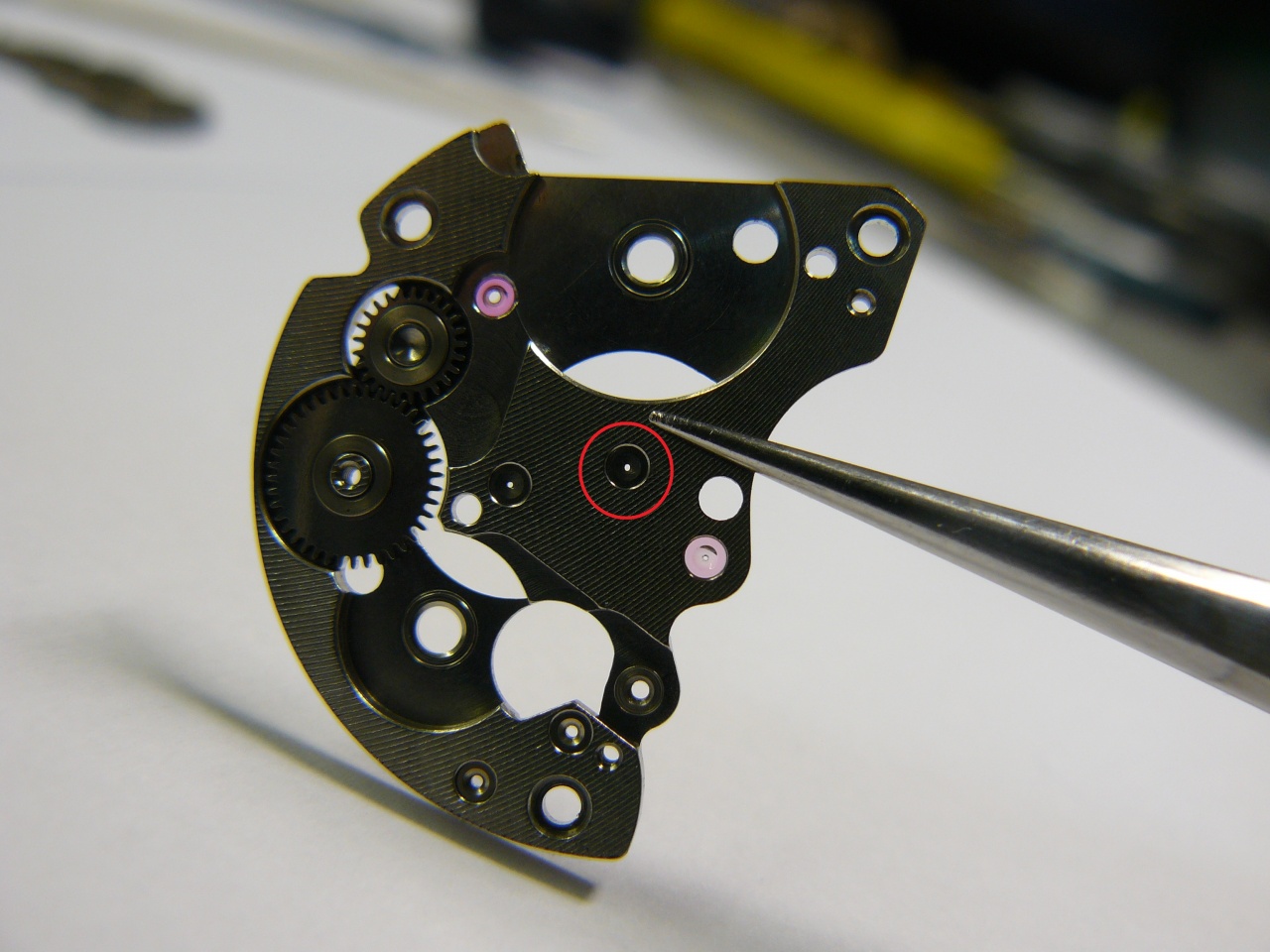

календарный мост снизу:
Нажмите на изображение для увеличения
Название: 27.jpg
Просмотров: 206
Размер:	425.2 Кб
ID:	645296
это колесо связывает сигнальное колесо с колесом привода установочного ранта, таким образом установочный рант синхронизирован с сигнальным колесом

установка календарного моста:
Нажмите на изображение для увеличения
Название: 28.jpg
Просмотров: 154
Размер:	253.5 Кб
ID:	645297Нажмите на изображение для увеличения
Название: 29.jpg
Просмотров: 186
Размер:	373.9 Кб
ID:	645298

установка диска дней недели:
Нажмите на изображение для увеличения
Название: 30.jpg
Просмотров: 149
Размер:	206.7 Кб
ID:	645299Нажмите на изображение для увеличения
Название: 31.jpg
Просмотров: 313
Размер:	359.1 Кб
ID:	645300

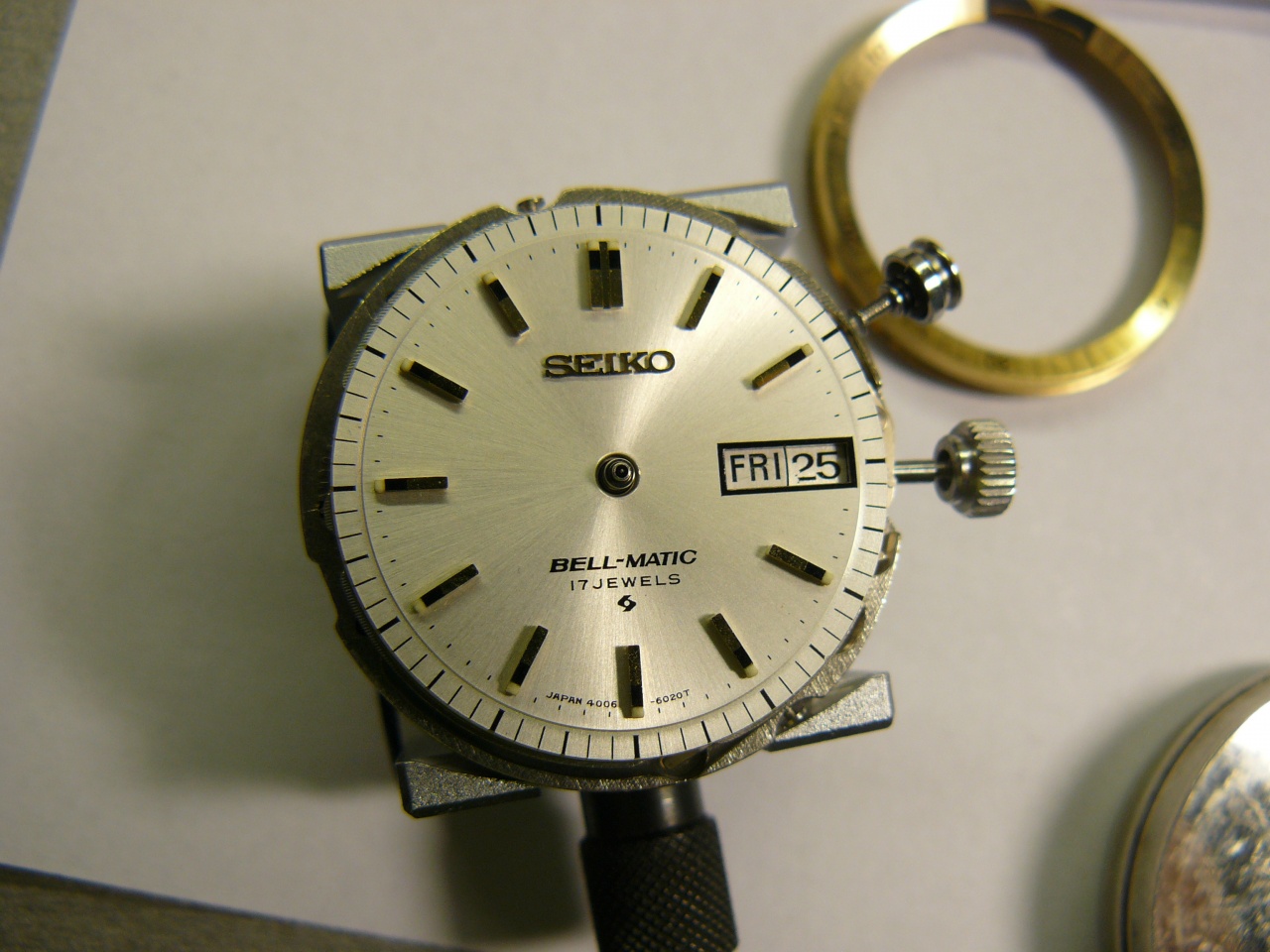

а вот и новый оригинальный NOS циферблат:
Нажмите на изображение для увеличения
Название: 32.jpg
Просмотров: 384
Размер:	286.7 Кб
ID:	645301

видно зубья колеса привода установочного ранта, которыми оно сцепляется с зубьями установочного ранта:
Нажмите на изображение для увеличения
Название: 34.jpg
Просмотров: 302
Размер:	276.1 Кб
ID:	645302

установочный рант и лапки, которые его держат:
Нажмите на изображение для увеличения
Название: 33.jpg
Просмотров: 272
Размер:	272.5 Кб
ID:	645303

переворачиваем механизм, ангренаж я сфотографировать забыл, но он стандартной компоновки:
Нажмите на изображение для увеличения
Название: 35.jpg
Просмотров: 296
Размер:	360.9 Кб
ID:	645304

специальное масло для смазки палет анкерной вилки, 941/2, для механизмов с частотой хода 21600пк/ч и ниже
я смазываю два зуба анкерного колеса (проэпиламированного перед этим):
Нажмите на изображение для увеличения
Название: 36.jpg
Просмотров: 349
Размер:	212.0 Кб
ID:	645305

установка заводного колеса на вал сигнальной пружины, а также шперрада - разобщающего устройства, которое разобщает заводное колесо с трибом звездочки боя при заводе будильника, такая схема часто применяется в заводных игрушках:
Нажмите на изображение для увеличения
Название: 37.jpg
Просмотров: 350
Размер:	385.8 Кб
ID:	645306

Bell-Matic неспроста носит такое название, т.к. он действительно звенит, а не стрекочет
звон получается, когда молоточек бьет по этому гонгу:
Нажмите на изображение для увеличения
Название: 38.jpg
Просмотров: 319
Размер:	311.4 Кб
ID:	645307

установка барабанного колеса, шайбочка нужна как ограничитель вертикального люфта рычага Magic lever:
Нажмите на изображение для увеличения
Название: 39.jpg
Просмотров: 304
Размер:	446.6 Кб
ID:	645308

детали автоподзавода:
Нажмите на изображение для увеличения
Название: 40.jpg
Просмотров: 260
Размер:	252.7 Кб
ID:	645309

автоподзавод устроен в точности, как у Ориента, но из очень качественных материалов, так что износа пальца кривошипа, зубьев колеса и усиков рычага Magic lever не обнаружено:
Нажмите на изображение для увеличения
Название: 41.jpg
Просмотров: 297
Размер:	375.5 Кб
ID:	645310

установка модуля автоподзавода на механизм:
Нажмите на изображение для увеличения
Название: 42.jpg
Просмотров: 288
Размер:	360.5 Кб
ID:	645311Нажмите на изображение для увеличения
Название: 43.jpg
Просмотров: 412
Размер:	365.6 Кб
ID:	645312

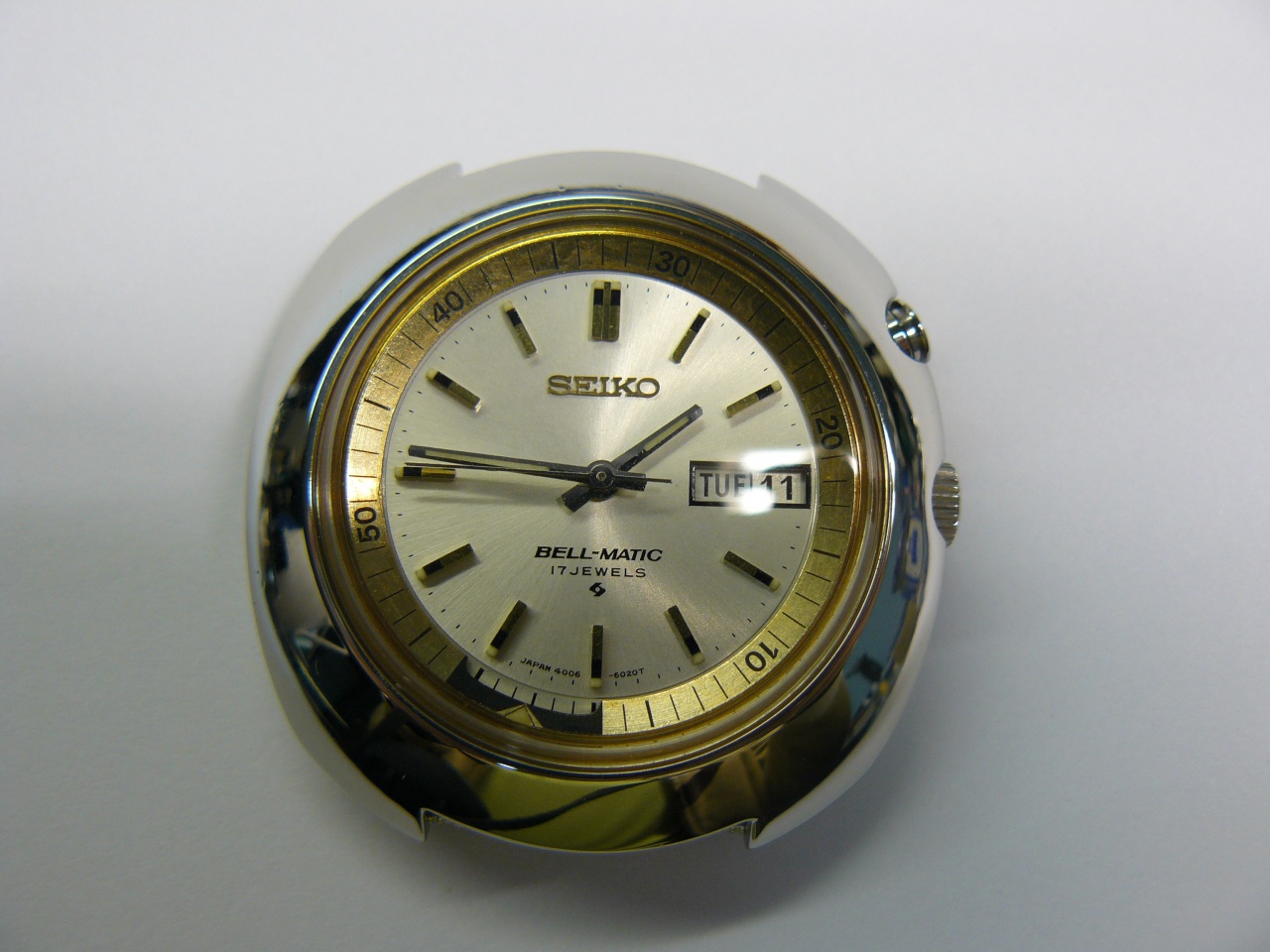

и несколько фото внешнего вида:
Нажмите на изображение для увеличения
Название: 44.jpg
Просмотров: 410
Размер:	229.3 Кб
ID:	645313Нажмите на изображение для увеличения
Название: 45.jpg
Просмотров: 367
Размер:	230.5 Кб
ID:	645314Нажмите на изображение для увеличения
Название: 46.jpg
Просмотров: 592
Размер:	278.5 Кб
ID:	645315Нажмите на изображение для увеличения
Название: 47.jpg
Просмотров: 410
Размер:	248.4 Кб
ID:	645316

а вот как они звенят: http://www.youtube.com/watch?v=tBU1ABDQq1o

так же кроме циферблата было заказано новое NOS стекло (плекс), спасибо Vlad106
все резиновые уплотнения тоже заменены

немного о том, как бользаваться Беллматиком:
у ЗГ есть три положения:
- нулевое: завод будильника
- первое: установка времени срабатывания будильника
- второе: перевод стрелок
у кнопки есть два фиксируемых положения:
- утопленное: будильник выключен
- выдвинутое: будильник включен
для быстрого перевода даты нужно нажимать на кнопку в утопленном положении

в механизме есть некоторые блокировки:
завести будильник можно только при утопленной кнопке

порядок установки будильника:
1)выдвигаем ЗГ в первое положение и устанавливаем время срабатывания
2)задвигаем ЗГ до упора и заводим пружину будильника
3)выдвигаем кнопку

для прекращения звонка будильника нужно нажать на кнопку
Ответить с цитированием
Эти 66 пользователей сказали Спасибо! Dima343 за это сообщение:
Abu Danil (14.12.2014), Agriz (27.02.2014), Alek (27.02.2014), aleksej (06.12.2014), alex919rr (27.02.2014), Augusta (27.02.2014), babangida (03.03.2014), Beatloman (27.02.2014), Blackfish (27.02.2014), Boyar (18.03.2016), buywatch (07.04.2014), bybl (06.08.2016), cft1231 (31.10.2015), chauve (05.12.2014), deathinjune (27.02.2014), dmitriy ed (27.02.2014), egzzeg (01.03.2014), EM89 (14.03.2014), Grey Goose (05.12.2014), gromm (27.02.2014), Hantei39th (27.02.2014), igmarc (27.02.2014), igorIV (27.02.2014), IHTIO (14.05.2014), Indr (03.12.2014), James (06.08.2015), Jingoro (14.12.2014), KALJAN (25.09.2017), Keytujd (27.02.2014), kokos (28.02.2014), kolgen (28.02.2014), leordn (14.12.2014), lesovik (27.02.2014), marko (14.12.2014), mixazzz (14.03.2014), Mortiis (30.03.2014), nemitiy garri (27.02.2014), Neurohirurg (27.02.2014), Nikitas (29.11.2014), nomorewar (08.03.2014), Odissey (01.03.2014), oldfox (12.07.2016), prochel (27.02.2014), Rubar (27.02.2014), sfiesta (14.03.2014), Shink (05.12.2014), shnipperson (06.08.2015), siealex (27.02.2014), Sirano (27.02.2014), sonirk (21.03.2014), tapoka (27.02.2014), terry82 (14.12.2014), Uchenik (03.03.2014), ultarior (27.02.2014), Van Cleef (28.02.2014), Vohr (01.03.2014), VolkNwn (01.03.2014), vshmatkov (27.02.2014), walther79 (18.03.2014), Yury1983 (14.12.2014), zorkiy sov (12.07.2016), АГЕНТ 242 (28.12.2017), Гена Бобков (14.12.2014), магурo (01.03.2014), СлонА (27.02.2014), Тарас Кучеренко (27.02.2014)
  #3
Старый 27.02.2014, 11:29
Аватар для Vlad106
Vlad106 Vlad106 вне форума
Форумчанин

Регистрация: 17.04.2008
Адрес: Украина, Киев
Сообщений: 4,572
Сказал(а) спасибо: 3,575
Поблагодарили 5,377 раз(а) в 1,440 сообщениях
Дима, огромное спасибо за великолепный труд и отличный фото отчет!
Надеюсь в ближайшем времени тема дополнится отличиями механизма на 27 камнях
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Vlad106 за это сообщение:
Dima343 (27.02.2014), zorkiy sov (12.07.2016)
  #4
Старый 27.02.2014, 14:06
Аватар для Андрей Бабанин
Андрей Бабанин Андрей Бабанин на форуме
Moderator

Регистрация: 20.02.2005
Адрес: Москва
Сообщений: 7,237
Сказал(а) спасибо: 2,407
Поблагодарили 16,379 раз(а) в 3,866 сообщениях
Отличный калибр, у меня есть одни Белл-Матик в очень хорошем состоянии, раньше ездил с ними в командировки. От работы с часами оставались сходные ощущуения - очень продуманно и надежно
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Андрей Бабанин за это сообщение:
Dima343 (27.02.2014), zorkiy sov (12.07.2016)
  #5
Старый 27.02.2014, 15:36
Beatloman Beatloman вне форума
Форумчанин

Регистрация: 12.04.2013
Адрес: Россия Москва
Сообщений: 707
Сказал(а) спасибо: 1,760
Поблагодарили 4,301 раз(а) в 347 сообщениях
Класс!!!
Ответить с цитированием
Этот пользователь сказал Спасибо! Beatloman за это сообщение:
Dima343 (27.02.2014)
  #6
Старый 27.02.2014, 17:51
Аватар для Dima343
Dima343 Dima343 вне форума   Автор этой темы
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 10,108
Сказал(а) спасибо: 2,142
Поблагодарили 13,159 раз(а) в 4,993 сообщениях
да, старые Сейки это что-то
всегда восхищаюсь их качеством, настоящим японским качеством
Ответить с цитированием
Этот пользователь сказал Спасибо! Dima343 за это сообщение:
zorkiy sov (12.07.2016)
  #7
Старый 27.02.2014, 22:52
Аватар для Тарас Кучеренко
Тарас Кучеренко Тарас Кучеренко вне форума
Moderator

Регистрация: 08.03.2009
Адрес: Украина. Донецкая обл. Краматорск.
Сообщений: 14,850
Сказал(а) спасибо: 68,379
Поблагодарили 82,474 раз(а) в 9,521 сообщениях
Отличный отчет и прекрасные часы! Спасибо!
__________________
Мир всем!
Ответить с цитированием
Этот пользователь сказал Спасибо! Тарас Кучеренко за это сообщение:
Dima343 (28.02.2014)
  #8
Старый 28.02.2014, 10:12
Аватар для dmitriy ed
dmitriy ed dmitriy ed вне форума
Форумчанин

Регистрация: 13.09.2009
Адрес: kiev ua
Сообщений: 2,792
Сказал(а) спасибо: 1,159
Поблагодарили 3,798 раз(а) в 1,091 сообщениях
как всегда-отличный отчет о прекрасной работе.и механизм того заслуживает!спасибо!
Ответить с цитированием
Этот пользователь сказал Спасибо! dmitriy ed за это сообщение:
Dima343 (28.02.2014)
  #9
Старый 01.03.2014, 04:54
Odissey Odissey вне форума
Форумчанин

Регистрация: 12.05.2013
Адрес: Великобритания Лондон
Сообщений: 844
Сказал(а) спасибо: 325
Поблагодарили 394 раз(а) в 252 сообщениях
Цитата:
Сообщение от Vlad106 Посмотреть сообщение
Надеюсь в ближайшем времени тема дополнится отличиями механизма на 27 камнях
Есть еще и 21 камневые -промежуточные! http://thewatchspotblog.com/?tag=seiko-bell-matic

------- ДОБАВЛЕНО ЧЕРЕЗ 17 МИН --------

Кстати , там же приводится и 4005А калибр. Выпускался только о 27 камнях. Впрочем отличается он от 4006А только тем,что имел только дату на календаре.И соответственно несколько отличался сам календарь и его привод.
Ответить с цитированием
Этот пользователь сказал Спасибо! Odissey за это сообщение:
Dima343 (01.03.2014)
  #10
Старый 03.03.2014, 13:59
Odissey Odissey вне форума
Форумчанин

Регистрация: 12.05.2013
Адрес: Великобритания Лондон
Сообщений: 844
Сказал(а) спасибо: 325
Поблагодарили 394 раз(а) в 252 сообщениях
Цитата:
Сообщение от Андрей Бабанин Посмотреть сообщение
Отличный калибр, у меня есть одни Белл-Матик в очень хорошем состоянии, раньше ездил с ними в командировки. От работы с часами оставались сходные ощущуения - очень продуманно и надежно
В самых ранних 27 камневых моделях встречаются экземпляры с удлиненным гонгом.Интересно,что побудило производителя его изрядно укоротить?Вряд ли только экономия металла.Возможно банальное соприкосновение с ротором подзавода.

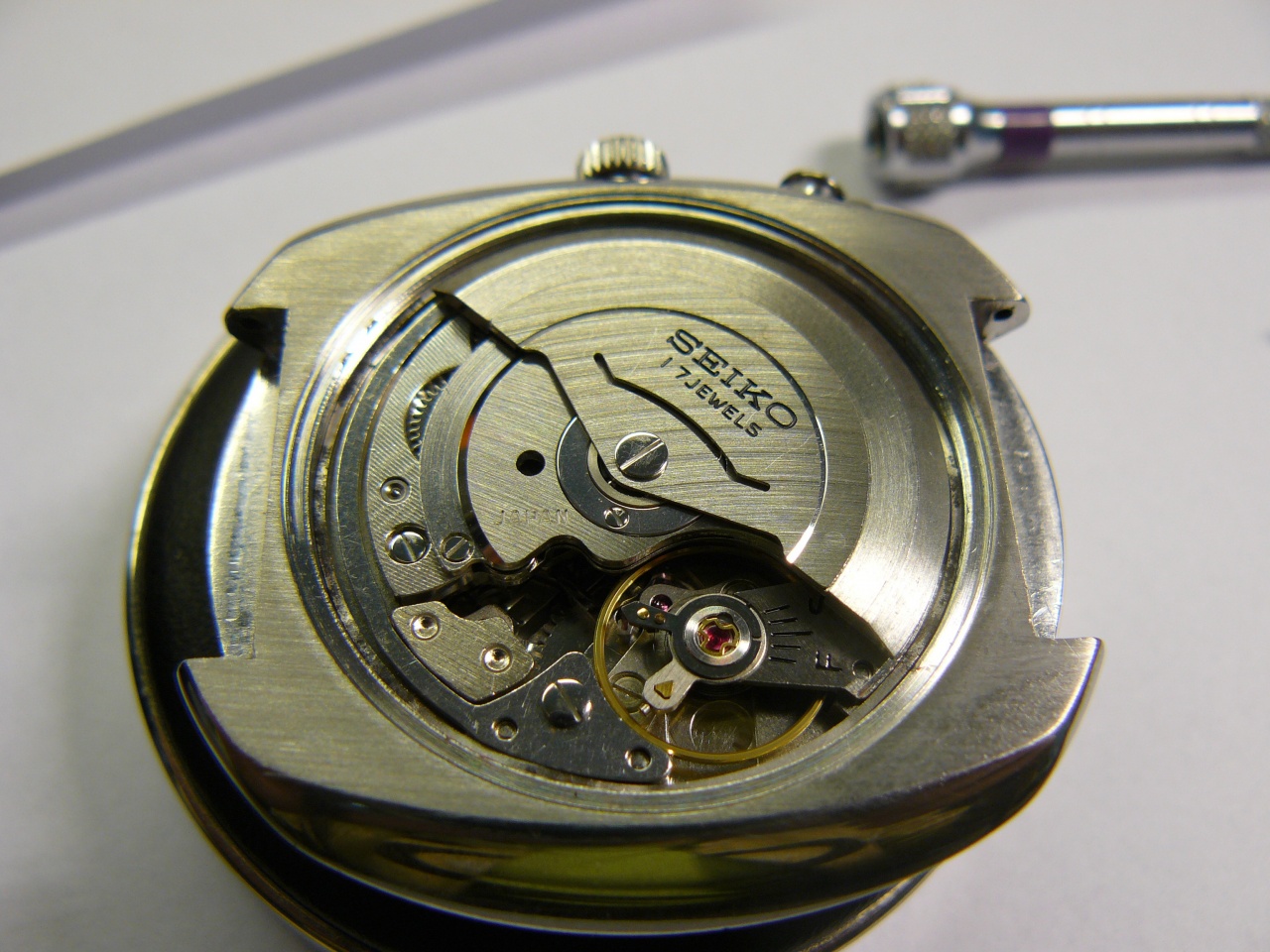

Интересно было бы услышать разницу в голосе. Калибр ,действительно, очень "крепкий".Это могут только в Японии: Заменили 10 из 27 камней втулками без ущерба. Мои 17 камней с 31 декабря (2 месяца) ушли на 40сек!
Ответить с цитированием
Ответ

Опции темы

Быстрый переход

Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Попались голубчики -- Seiko Bell-Matic u-215 Seiko 50 15.12.2013 15:54
Страница Seiko Bell-Matic 1966-1978 robotov Seiko 13 26.08.2012 13:24


Часовой пояс GMT +3, время: 10:16.

Google Analytics
