Seiko 5740c (36к bph), много картинок

Давно собирался написать про Seiko 5740c, т.к. на форуме Seiko больше общих тем, а здесь вроде как больше механизмами люди интересуются, решил что здесь будет удобнее для участников.
Это довольно интересный механизм, в отличии от многих других 36к bph, с ним Seiko решила типа посмотреть, что будет если на основе старого отработанного механизма с минимальной модификацией сделать так сказать бюджетный 36к bph. По информации от моего мастера модификации ограничиваются только более мощной пружиной, анкерным колесом, волосковой пружиной, и существенно более тонкими цапфами (примерно 2/3 толщины) баланса, анкерной вилки, и анкерного колеса.

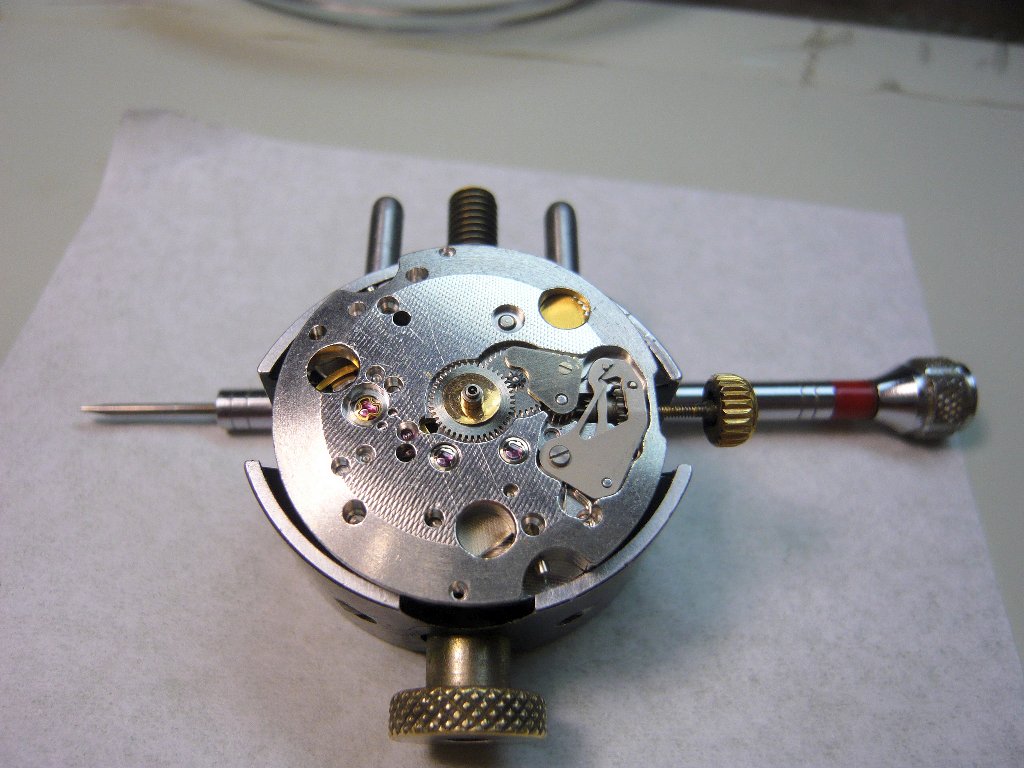

Т.к. картинок много, то возможно их придется разбить. Начну с часов, далее механизм в разобранном виде, и последнее сообщение с данными по точности во всех 6 положениях, как мгновенные, так и средние по 2-м дням (типа как по COSC). Состояние механизма примерно 95%, только что из сервиса, где были сделаны картинки механизма.
Миниатюры
Нажмите на изображение для увеличения
Название: P1000195_s.jpg
Просмотров: 382
Размер:	154.6 Кб
ID:	642363   Нажмите на изображение для увеличения
Название: P1000197_s.jpg
Просмотров: 224
Размер:	219.6 Кб
ID:	642364   Нажмите на изображение для увеличения
Название: P1000199_s.jpg
Просмотров: 216
Размер:	212.2 Кб
ID:	642365   Нажмите на изображение для увеличения
Название: P1000201_s.jpg
Просмотров: 229
Размер:	182.3 Кб
ID:	642366   Нажмите на изображение для увеличения
Название: P1000050.jpg
Просмотров: 274
Размер:	120.5 Кб
ID:	642368   Нажмите на изображение для увеличения
Название: P1000051.jpg
Просмотров: 255
Размер:	123.6 Кб
ID:	642369   Нажмите на изображение для увеличения
Название: P1000052.jpg
Просмотров: 264
Размер:	124.3 Кб
ID:	642370   Нажмите на изображение для увеличения
Название: P1000053.jpg
Просмотров: 236
Размер:	125.3 Кб
ID:	642371   Нажмите на изображение для увеличения
Название: P1000054.jpg
Просмотров: 200
Размер:	104.2 Кб
ID:	642372   Нажмите на изображение для увеличения
Название: P1000055.jpg
Просмотров: 231
Размер:	141.4 Кб
ID:	642373   Нажмите на изображение для увеличения
Название: P1000056.jpg
Просмотров: 238
Размер:	75.9 Кб
ID:	642374   Нажмите на изображение для увеличения
Название: P1000057.jpg
Просмотров: 217
Размер:	112.0 Кб
ID:	642375   Нажмите на изображение для увеличения
Название: P1000058.jpg
Просмотров: 208
Размер:	80.6 Кб
ID:	642376   Нажмите на изображение для увеличения
Название: P1000059.jpg
Просмотров: 218
Размер:	95.1 Кб
ID:	642377   Нажмите на изображение для увеличения
Название: P1000060.jpg
Просмотров: 186
Размер:	82.8 Кб
ID:	642378   Нажмите на изображение для увеличения
Название: P1000061.jpg
Просмотров: 198
Размер:	84.4 Кб
ID:	642379   Нажмите на изображение для увеличения
Название: P1000062.jpg
Просмотров: 165
Размер:	96.9 Кб
ID:	642380   Нажмите на изображение для увеличения
Название: P1000063.jpg
Просмотров: 222
Размер:	122.5 Кб
ID:	642381   Нажмите на изображение для увеличения
Название: P1000064.jpg
Просмотров: 208
Размер:	116.5 Кб
ID:	642382   Нажмите на изображение для увеличения
Название: P1000065.jpg
Просмотров: 186
Размер:	101.7 Кб
ID:	642383   Нажмите на изображение для увеличения
Название: P1000066.jpg
Просмотров: 198
Размер:	134.7 Кб
ID:	642384   Нажмите на изображение для увеличения
Название: P1000067.jpg
Просмотров: 197
Размер:	114.3 Кб
ID:	642385   Нажмите на изображение для увеличения
Название: P1000068.jpg
Просмотров: 181
Размер:	98.3 Кб
ID:	642386   Нажмите на изображение для увеличения
Название: P1000084.jpg
Просмотров: 192
Размер:	106.7 Кб
ID:	642387   Нажмите на изображение для увеличения
Название: P1000085.jpg
Просмотров: 186
Размер:	99.6 Кб
ID:	642388   Нажмите на изображение для увеличения
Название: P1000086.jpg
Просмотров: 178
Размер:	78.5 Кб
ID:	642389   Нажмите на изображение для увеличения
Название: P1000088.jpg
Просмотров: 241
Размер:	158.4 Кб
ID:	642390   Нажмите на изображение для увеличения
Название: P1000089.jpg
Просмотров: 176
Размер:	110.3 Кб
ID:	642391
Ответить с цитированием
Эти 22 пользователей сказали Спасибо! victor_12 за это сообщение:
Agriz (23.02.2014), Augusta (24.02.2014), cft1231 (19.06.2014), crazydad (12.02.2015), Dima343 (23.02.2014), filipp mw (23.02.2014), gromm (23.02.2014), Keytujd (23.02.2014), Krisz (24.02.2014), lesovik (24.02.2014), MadShark (24.02.2014), MasterBanker (24.02.2014), Neurohirurg (24.02.2014), Noel (23.02.2014), nomorewar (26.02.2014), siealex (24.02.2014), Terorion (27.12.2017), trxtr (15.03.2014), Uchenik (24.02.2014), walther79 (24.02.2014), Yarl1 (21.03.2018), Андрей Крукович (23.02.2014)
  #2
Старый 23.02.2014, 17:51
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 11,273
Сказал(а) спасибо: 2,446
Поблагодарили 15,371 раз(а) в 5,697 сообщениях
великолепный мех
и камни в барабане и в мосту барабана поражают, видно что не экономили как сейчас

а как точность?
Ответить с цитированием
  #3
Старый 23.02.2014, 17:51
victor_12 victor_12 вне форума   Автор этой темы
Форумчанин

Регистрация: 08.01.2010
Адрес: Boston, US
Сообщений: 703
Сказал(а) спасибо: 129
Поблагодарили 631 раз(а) в 266 сообщениях
На настоящий момент, средняя точность хода : -1s/d, -2s/d, -11s/d, -2s/d, -14s/d, -20s/d.
для 6 положения: цифер вверх, вниз, 3h, 6h, 9h, 12h, (t = +20C).
Мгновенная точность, графики хода, и др. информация см. на последних картинках экрана PC (microset snapshots).
Миниатюры
Нажмите на изображение для увеличения
Название: dup.jpg
Просмотров: 128
Размер:	161.1 Кб
ID:	642402   Нажмите на изображение для увеличения
Название: ddw.jpg
Просмотров: 105
Размер:	161.0 Кб
ID:	642403   Нажмите на изображение для увеличения
Название: 3h.jpg
Просмотров: 105
Размер:	163.5 Кб
ID:	642404   Нажмите на изображение для увеличения
Название: 6h.jpg
Просмотров: 121
Размер:	156.5 Кб
ID:	642405   Нажмите на изображение для увеличения
Название: 9h.jpg
Просмотров: 107
Размер:	156.5 Кб
ID:	642406   Нажмите на изображение для увеличения
Название: 12h.jpg
Просмотров: 112
Размер:	166.7 Кб
ID:	642407
Ответить с цитированием
Эти 3 пользователей сказали Спасибо! victor_12 за это сообщение:
Dima343 (23.02.2014), gromm (23.02.2014), Terorion (27.12.2017)
  #4
Старый 24.02.2014, 01:21
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 17,702
Сказал(а) спасибо: 2,043
Поблагодарили 6,866 раз(а) в 5,072 сообщениях
Подозрительно кстати он похож на Балтику...
__________________
CASIO! W38 59 86 87 92 93 96 211 212 725 727(2) 728 729 733 735 751 752 753 755 756 800 W-E11 WL-S21 WS-100 WV-59 WVA104 106 B612 816 F84 91(9) 105 200 201A F-V1 A151 158 159(2) 162 168(3) 178 210 220 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-S90 AE220 DB34 35 36 DB-E30 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 SGT100 HDD600 CPW500 CPA100 SPS300 STR500 TRI20 DW260 650 5600 6600 G1700 2900 3110 7700 GA100(2) 110 SPF70 CHR100 STB1000 TIC10
Ответить с цитированием
  #5
Старый 24.02.2014, 02:09
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 11,273
Сказал(а) спасибо: 2,446
Поблагодарили 15,371 раз(а) в 5,697 сообщениях
Цитата:
Сообщение от siealex Посмотреть сообщение
Подозрительно кстати он похож на Балтику...
типичная компоновка на то время
http://www.ranfft.de/cgi-bin/bidfun-...wk&Durowe_1135

Миниатюры
Нажмите на изображение для увеличения
Название: Durowe_1032.jpg
Просмотров: 596
Размер:	23.6 Кб
ID:	642763   Нажмите на изображение для увеличения
Название: Raketa_2609B.jpg
Просмотров: 724
Размер:	24.3 Кб
ID:	642764
Ответить с цитированием
Этот пользователь сказал Спасибо! Dima343 за это сообщение:
babangida (25.11.2020)
  #6
Старый 26.02.2014, 19:04
victor_12 victor_12 вне форума   Автор этой темы
Форумчанин

Регистрация: 08.01.2010
Адрес: Boston, US
Сообщений: 703
Сказал(а) спасибо: 129
Поблагодарили 631 раз(а) в 266 сообщениях
Для тех кто интересуется 5740с.
Здесь в старой теме есть дополнительная информация о карманном варианте, включая картинки:

http://forum.watch.ru/showthread.php?t=178987
