Обзор Breguet cal.591

итак, имеем калибр Бреге 591, он же Лемания 8810
изначально был разработан на Лонжине как калибр L990.2 http://www.ranfft.de/cgi-bin/bidfun-...k&Lemania_8810
механизм тонкий, 2,95мм, считается самым тонким автоматом с датой и центральной секундной стрелкой

частота 28800пк/ч
25 камней
40 ч. запас хода
2 барабана
центральная секундная стрелка
односторонний автоподзавод
дата мгновенного действия с ускоренным переводом

данные часы пришли на репассаж, нестабильная амплитуда баланса, периодические остановки, залипающая дата - все признаки загустевшего масла
Нажмите на изображение для увеличения
Название: P1050837.jpg
Просмотров: 622803
Размер:	369.3 Кб
ID:	549460Нажмите на изображение для увеличения
Название: P1050842.jpg
Просмотров: 1722
Размер:	408.5 Кб
ID:	549461
механизм со снятым ротором
Нажмите на изображение для увеличения
Название: P1050846.jpg
Просмотров: 1417
Размер:	414.6 Кб
ID:	549462Нажмите на изображение для увеличения
Название: P1050849.jpg
Просмотров: 1473
Размер:	375.6 Кб
ID:	549463
снят мост баланса с балансом
Нажмите на изображение для увеличения
Название: P1050858.jpg
Просмотров: 1286
Размер:	223.8 Кб
ID:	549464Нажмите на изображение для увеличения
Название: P1050851.jpg
Просмотров: 1285
Размер:	402.0 Кб
ID:	549465
все мосты сняты, теперь видна колесная система механизма
Нажмите на изображение для увеличения
Название: P1050855.jpg
Просмотров: 1443
Размер:	428.2 Кб
ID:	549466
в механизме 2 барабана, соединенных последовательно, маленький барабан имеет пружину с фрикционной накладкой, в большом барабане пружина жестко закреплена
Нажмите на изображение для увеличения
Название: P1050853.jpg
Просмотров: 1825
Размер:	457.2 Кб
ID:	549467
все колеса сняты, остался только секундный триб, этот калибр имеет непрямой привод секундной стрелки, и секундный триб не принимает участия в передаче энергии от барабанов к спуску, т.к. триб не нагружен, под ним находится пружинка, которая слегка притормаживает его, чтобы не допустить дерганий и прыжков секундной стрелки вследствие люфта в зубчатом зацеплении
такая схема встречается, например, в Востоках 24хх и Мийтое 8215/8205
Нажмите на изображение для увеличения
Название: P1050860.jpg
Просмотров: 1043
Размер:	412.2 Кб
ID:	549468
под циферблатом механизм тоже имеет достойную отделку
Нажмите на изображение для увеличения
Название: P1050863.jpg
Просмотров: 1400
Размер:	345.7 Кб
ID:	549469
золотой ротор с гильоше
Нажмите на изображение для увеличения
Название: P1050880.jpg
Просмотров: 1145
Размер:	243.7 Кб
ID:	549470Нажмите на изображение для увеличения
Название: P1050906.jpg
Просмотров: 1257
Размер:	290.5 Кб
ID:	549471
с платины сняты все детали (кроме переводного рычага)
Нажмите на изображение для увеличения
Название: P1050866.jpg
Просмотров: 1246
Размер:	328.4 Кб
ID:	549472Нажмите на изображение для увеличения
Название: P1050869.jpg
Просмотров: 1006
Размер:	322.8 Кб
ID:	549473

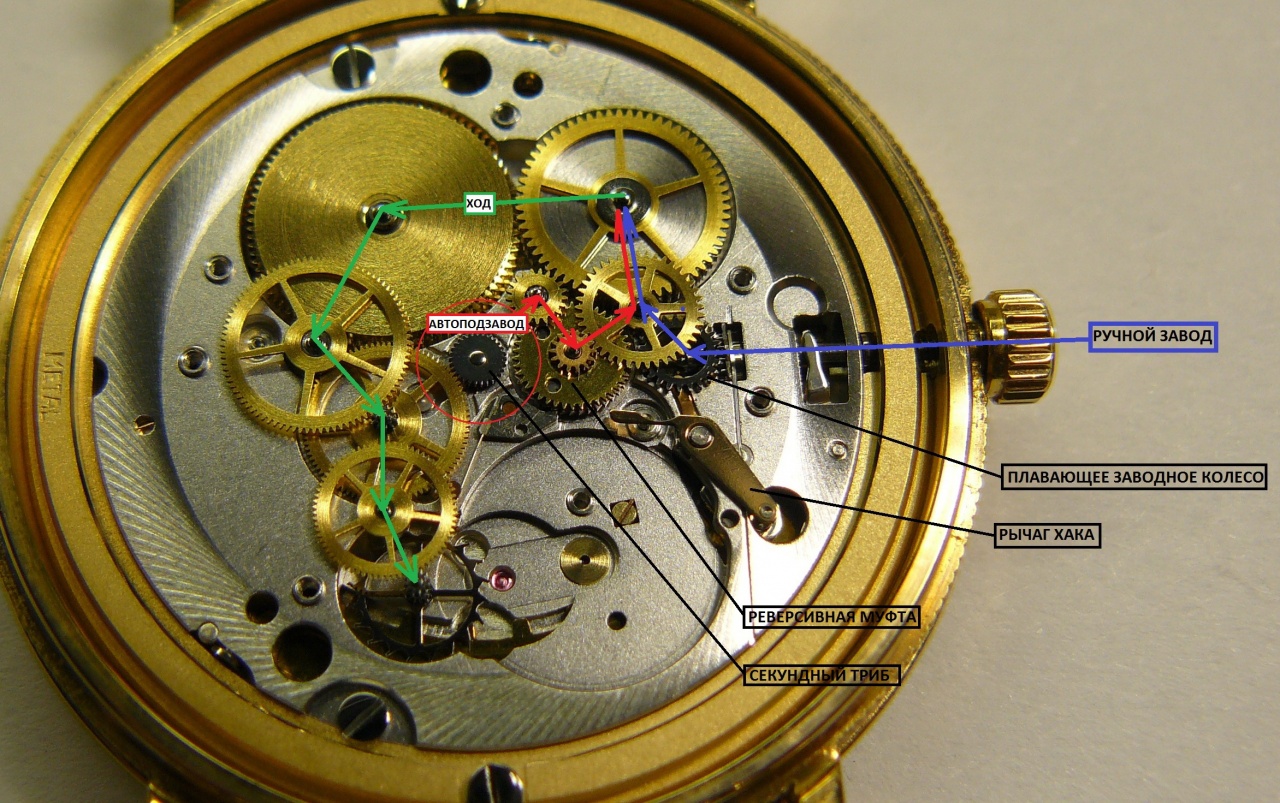

в механизме используется плавающее заводное колесо, которое отодвигается в сторону при работе автоподзавода, при ручном заводе оно снова вступает в зацепление
это колесо уже успело процарапать канавки на платине под собой, из-за заусенцев, которые возникли на зубьях колеса от зацепления с заводным трибом
ситуация для этого механизма типичная, но не критичная, заусенцы на колесе были убраны, само колесо отшлифовано
Нажмите на изображение для увеличения
Название: P1050869h.jpg
Просмотров: 1313
Размер:	234.5 Кб
ID:	549478
часы разобраны
Нажмите на изображение для увеличения
Название: P1050876.jpg
Просмотров: 1536
Размер:	294.0 Кб
ID:	549477

------- ДОБАВЛЕНО ЧЕРЕЗ 20 МИН --------

после того, как детали были вымыты, механизм был собран
Нажмите на изображение для увеличения
Название: P1050916.jpg
Просмотров: 855
Размер:	322.1 Кб
ID:	549480Нажмите на изображение для увеличения
Название: P1050919.jpg
Просмотров: 837
Размер:	323.6 Кб
ID:	549481

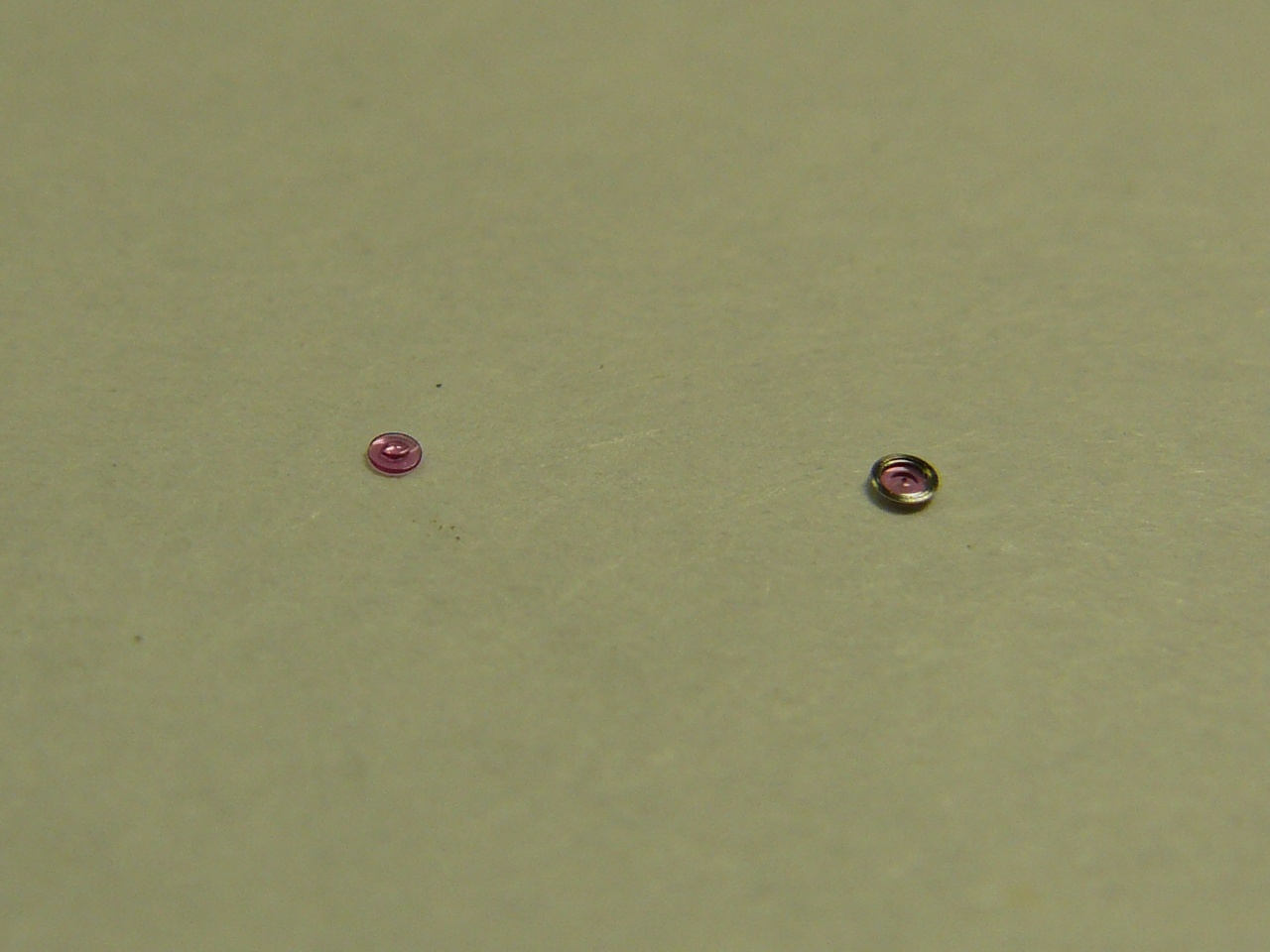

смазка и сборка бушона
Нажмите на изображение для увеличения
Название: P1050921.jpg
Просмотров: 856
Размер:	211.8 Кб
ID:	549482Нажмите на изображение для увеличения
Название: P1050922.jpg
Просмотров: 754
Размер:	226.9 Кб
ID:	549483Нажмите на изображение для увеличения
Название: P1050925.JPG
Просмотров: 802
Размер:	222.7 Кб
ID:	549484Нажмите на изображение для увеличения
Название: P1050926.jpg
Просмотров: 808
Размер:	294.9 Кб
ID:	549485

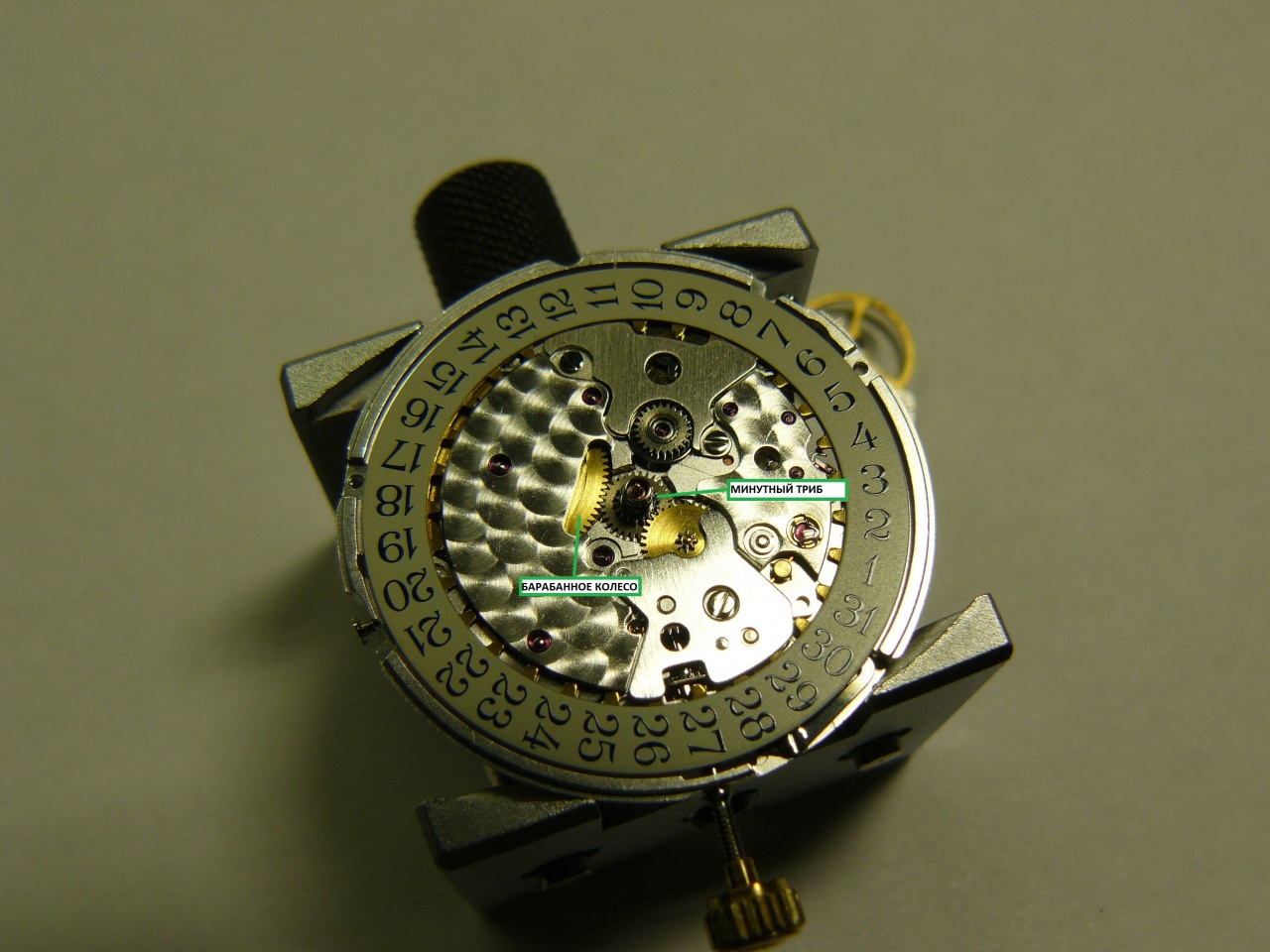

в этом механизме применен непрямой привод минутной стрелки, минутный триб приводится в движение прямо от барабанного колеса большего барабана, как в Ролекс 3135 или JLC889 и 899
Нажмите на изображение для увеличения
Название: P1050909.jpg
Просмотров: 854
Размер:	317.1 Кб
ID:	549486
крепление ротора тоже довольно интересно: винт не жестко крепит подшипник ротора к мосту, а через пружинящую шайбу и шайбу со сферической поверхностью, то есть при ударах плашмя, благодаря такому креплению ротор будет немного наклоняться, что убережет винт ротора от поломки
Нажмите на изображение для увеличения
Название: P1050932.jpg
Просмотров: 763
Размер:	187.5 Кб
ID:	549487
хорошо видна малая толщина механизма
Нажмите на изображение для увеличения
Название: P1050948.jpg
Просмотров: 1030
Размер:	264.8 Кб
ID:	549488
тестирование механизма на приборе после сборки
Нажмите на изображение для увеличения
Название: P1050954.jpg
Просмотров: 969
Размер:	318.8 Кб
ID:	549489Нажмите на изображение для увеличения
Название: P1050956.jpg
Просмотров: 1107
Размер:	313.1 Кб
ID:	549490
знаменитые вороненые стрелки Бреге
Нажмите на изображение для увеличения
Название: P1050946.jpg
Просмотров: 1164
Размер:	204.9 Кб
ID:	549491
циферблат сделан из золота, покрыт серебром и бесцветным лаком с лицевой стороны
Нажмите на изображение для увеличения
Название: P1050963i.jpg
Просмотров: 1117
Размер:	318.0 Кб
ID:	549492Нажмите на изображение для увеличения
Название: P1050967.jpg
Просмотров: 1191
Размер:	286.2 Кб
ID:	549493
установка циферблата, такое крепление ножек циферблата часто встречается у японских механизмов
Нажмите на изображение для увеличения
Название: P1050975.jpg
Просмотров: 848
Размер:	210.0 Кб
ID:	549494Нажмите на изображение для увеличения
Название: P1050977.jpg
Просмотров: 992
Размер:	293.5 Кб
ID:	549495
установка стрелок требует тщательности, малейшее рассогласование будет сразу заметно
Нажмите на изображение для увеличения
Название: P1050979.jpg
Просмотров: 1014
Размер:	346.0 Кб
ID:	549497Нажмите на изображение для увеличения
Название: P1050981.jpg
Просмотров: 1047
Размер:	297.4 Кб
ID:	549498Нажмите на изображение для увеличения
Название: P1050985.jpg
Просмотров: 967
Размер:	288.2 Кб
ID:	549499Нажмите на изображение для увеличения
Название: P1050988.jpg
Просмотров: 979
Размер:	221.5 Кб
ID:	549500
окончательная сборка
Нажмите на изображение для увеличения
Название: P1050995.jpg
Просмотров: 948
Размер:	401.6 Кб
ID:	549504Нажмите на изображение для увеличения
Название: P1050996.jpg
Просмотров: 920
Размер:	411.6 Кб
ID:	549505Нажмите на изображение для увеличения
Название: P1050999.jpg
Просмотров: 911
Размер:	342.7 Кб
ID:	549506Нажмите на изображение для увеличения
Название: P1060001.jpg
Просмотров: 1352
Размер:	408.5 Кб
ID:	549507

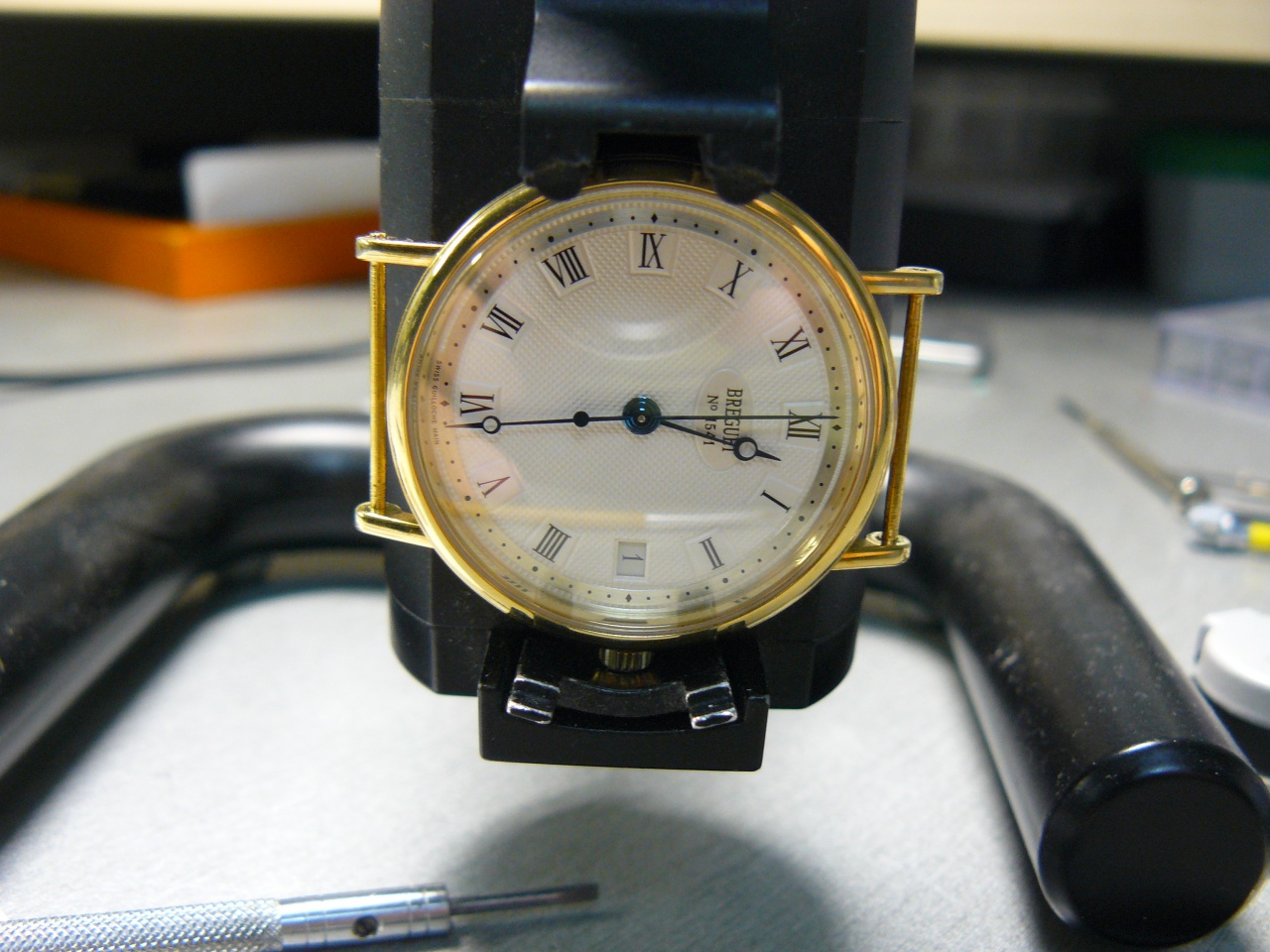

после репассажа амплитуда вернулась в норму и дата стала переключаться отлично
Нажмите на изображение для увеличения
Название: P1060011.jpg
Просмотров: 1013
Размер:	239.5 Кб
ID:	549508Нажмите на изображение для увеличения
Название: P1060016.jpg
Просмотров: 1073
Размер:	295.5 Кб
ID:	549509
Нажмите на изображение для увеличения
Название: P1060004.jpg
Просмотров: 1453
Размер:	326.3 Кб
ID:	549510Нажмите на изображение для увеличения
Название: P1060006.jpg
Просмотров: 900
Размер:	296.2 Кб
ID:	549511

также:
обзор механизма Восток 2409 http://forum.watch.ru/showthread.php?t=191137
Ответить с цитированием
Эти 135 пользователей сказали Спасибо! Dima343 за это сообщение:
300park (09.11.2016), Agriz (26.10.2013), Alek (26.10.2013), Alex DDD (13.03.2014), Alexmagic (10.07.2014), alfia (20.03.2014), AMG (26.10.2013), Amigoos (30.03.2014), AndRX45 (26.10.2013), ANOTA (28.07.2014), Arikos (26.10.2013), ARTEM KUZMIN (03.11.2016), babangida (18.04.2017), Baggio (20.03.2014), bellachao (26.10.2013), Best Frend (19.03.2014), BOSS (27.03.2014), chernoekote (14.03.2014), darthello (12.08.2015), Delusion (27.01.2015), dmitriy ed (03.11.2013), Dmitry1982 (02.11.2016), Dr.Vadim (28.10.2014), Dracula (17.03.2014), DrDavidLivesey (11.02.2015), Dtorubar (09.03.2014), Dwatch (27.10.2013), elsapo (25.12.2014), EM89 (14.03.2014), evgeniymax (23.09.2014), Farmazon (27.12.2014), filipp mw (31.10.2013), GardokATC (18.03.2014), Gilzar (05.11.2016), GiovAr (02.11.2016), Grey Goose (30.10.2016), gromm (06.11.2013), hvk73 (14.07.2014), iChance (09.08.2014), IvaTaras (20.01.2018), izatis (26.10.2013), K0teik0 (27.01.2016), KALJAN (13.03.2014), kenv11 (28.10.2014), Keytujd (26.10.2013), kolgen (26.10.2013), Konstantin Sang (01.07.2014), konstantin.ao (09.03.2014), kosyachok (09.03.2014), Krisz (31.10.2013), Laguna (31.10.2013), Lemoran (08.01.2015), leordn (05.04.2014), lesovik (26.10.2013), lng (26.10.2013), Mafia manufacture (26.10.2013), mancino (26.10.2013), marko (18.03.2014), MasterBanker (26.10.2013), mds (31.10.2013), MelnikovA (30.06.2017), Men Ar (18.03.2014), Minihare (07.04.2015), mirror (18.03.2014), Misha92 (14.09.2015), Mortiis (28.10.2013), mssnger (19.05.2014), MXL4 (26.10.2013), Nakim (18.03.2014), Neurohirurg (31.10.2013), neva (26.10.2013), nomorewar (08.03.2014), Olena (20.03.2014), ongelooflike (11.09.2014), Opus (24.07.2014), Orville (26.10.2013), PaulZ (18.03.2014), PDV888 (05.11.2015), Permidal (30.03.2014), Popeye78 (01.05.2014), portnoy (02.11.2016), rallyeman (14.03.2014), rc30 (20.09.2014), Red devil (19.03.2014), Reich (31.10.2013), Rival 75 (02.11.2013), Rom242 (22.11.2015), Rubar (31.10.2013), SacredSv (09.12.2014), saenko (06.07.2015), Sakibekov Ruslan Aktau KZ (14.02.2015), Samwell (17.02.2015), SanyaChitinsky (12.09.2014), SBV1 (08.10.2014), scartyp (09.09.2015), Semga (27.10.2013), Sergey1971 (31.10.2013), sfiesta (14.03.2014), shokk1991 (11.02.2016), sib (11.03.2014), siealex (13.03.2014), Slepoy (26.10.2013), sonirk (25.03.2014), Sportster (11.09.2014), ssvukr (15.10.2015), Stanislavchik (31.10.2013), strpol (17.09.2016), terex (17.04.2018), terry82 (09.03.2014), tutejszy (27.11.2016), Uchenik (26.10.2013), ujeans (26.10.2013), ultarior (18.03.2014), umnik nn (31.10.2013), Venator (29.02.2016), VGA240x320 (13.05.2015), victor_12 (10.03.2014), Vipertkm (25.07.2016), VitalzR (20.06.2014), vshmatkov (11.09.2014), walther79 (01.01.2015), YasenPepper (31.10.2013), Zeyger (10.02.2016), ZohanZohan (08.11.2013), zorkiy sov (13.07.2016), Андрей Бабанин (26.10.2013), Андрей Крукович (26.10.2013), Андрей Ф (13.09.2014), БелыйПарс (29.03.2014), Гена Бобков (22.03.2014), магурo (31.10.2013), Спецправо (26.10.2013), Сыромятников Александр (26.10.2013), Тарас Кучеренко (09.03.2014), Француз (31.10.2013)
  #2
Старый 26.10.2013, 04:35
Аватар для Mafia manufacture
Mafia manufacture Mafia manufacture вне форума
Moderator

Регистрация: 22.10.2008
Адрес: Москва
Сообщений: 6,143
Сказал(а) спасибо: 7,375
Поблагодарили 6,629 раз(а) в 2,468 сообщениях
Спасибо за обзор , как всегда интересно и познавательно !
А какая функция у этой пластины ( обвёл жёлтым цветом ) поднимать опускать колесо выводя из сцепления при ручном - автоматическом заводе ?
Миниатюры
Нажмите на изображение для увеличения
Название: P1050869h.jpg
Просмотров: 691
Размер:	116.0 Кб
ID:	549542
__________________
Новичкам - желательно знать о часах :“ Дым и зеркала ” - словосочетание , означающее на сленге “ нечестное представление реальных функциональных возможностей :http://forum.watch.ru/showpost.php?p...3&postcount=13
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Mafia manufacture за это сообщение:
MoonlightChild (13.09.2014), tutejszy (27.11.2016)
  #3
Старый 26.10.2013, 04:58
Аватар для Dima343
Dima343 Dima343 вне форума   Автор этой темы
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 9,962
Сказал(а) спасибо: 2,107
Поблагодарили 12,592 раз(а) в 4,905 сообщениях

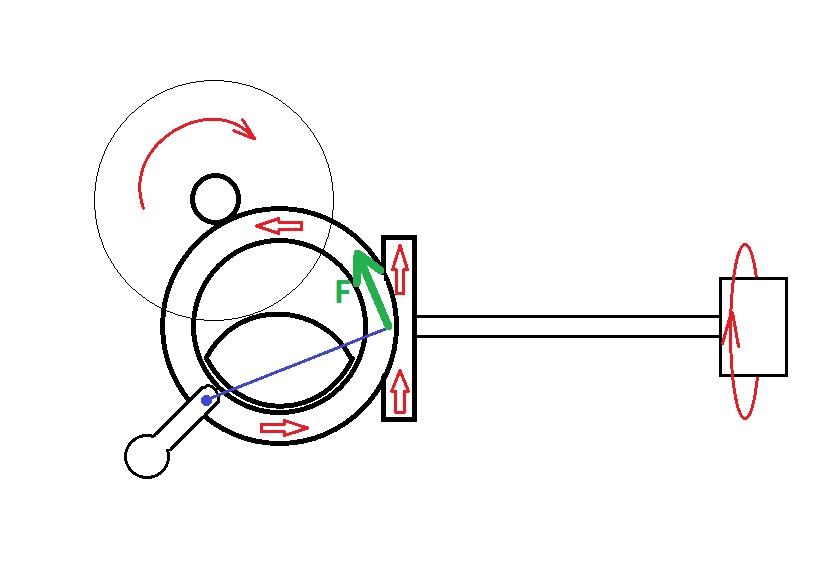

эта пластина прижимает плавающее колесо в нужном месте так, что при ручном заводе оно сдвигается в нужном направлении и входит в зацепление с передаточным колесом завода
