Механизм Ракета 2609НА, 2614, 2628 в китайском корпусе

[MaxY]

Обновление информации, плюс ссылки на корпуса.

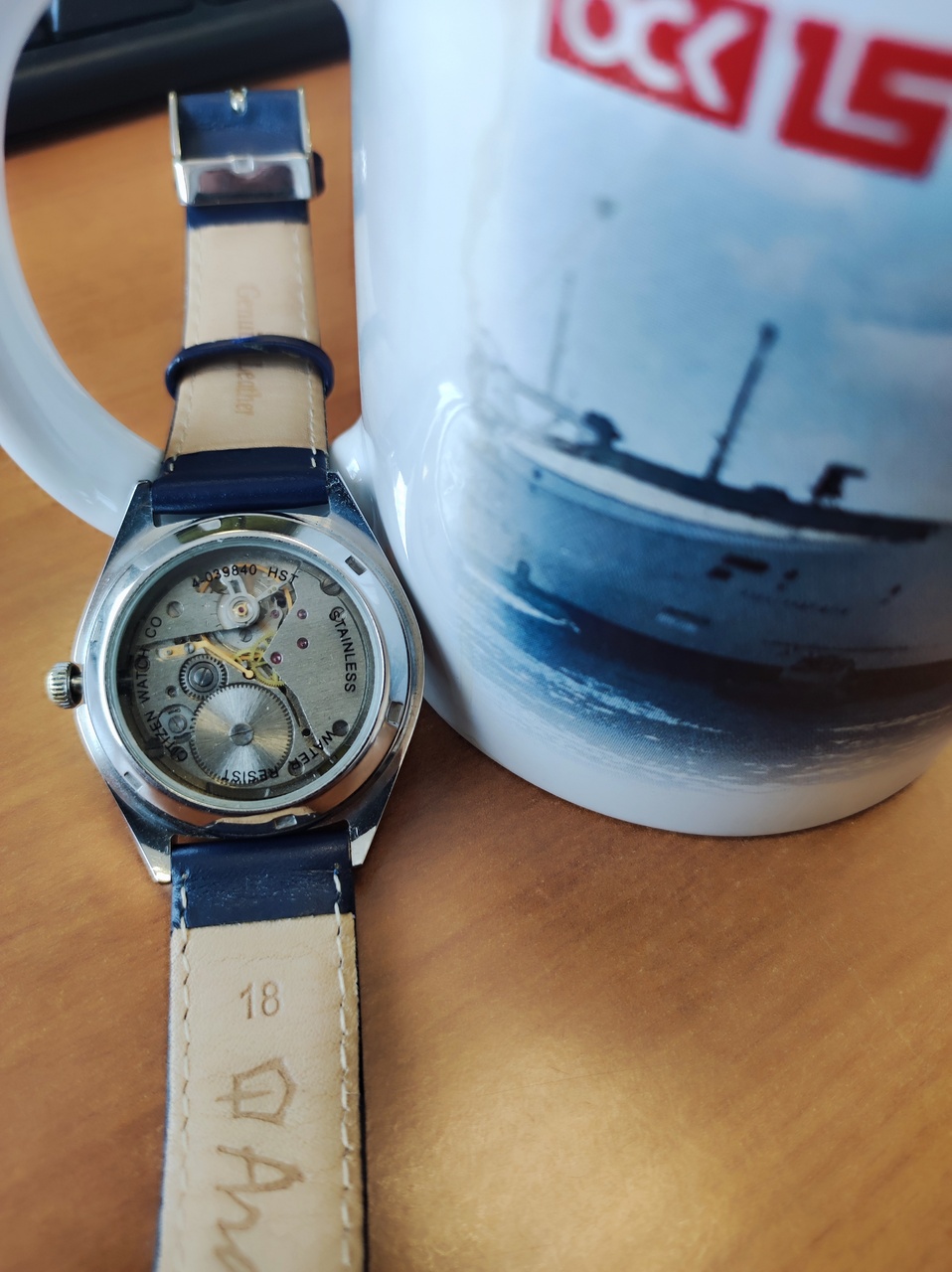

Корпус 36 мм. Ремешок 18мм. Циферблат 28,5-29мм.
Устанавливал мех. 2609на, 2628( на 2628 ось секундной стрелки укорачивать иначе стрелка упирается в стекло). В отзывах есть фото механизма Победа в этом корпусе.
https://sl.aliexpress.ru/p?key=FVqisXr

Корпус 40 мм. Ремешок 22 мм. Циферблат 33,5мм. Устанавливал мех. 2609на
https://sl.aliexpress.ru/p?key=tJqisQi

Корпус 40 мм. Ремешок 20 мм. Циферблат 33,6мм. Устанавливал мех. 2623н
Циферблат ставится на грани, на свой страх и риск. Для случаев когда не хочется стачивать циферблат под 33,5мм. Из плюсов - в комплекте есть металлическое кольцо в котором механизм уверенно закрепляется.
https://sl.aliexpress.ru/p?key=PgqisIX

Корпус 39 мм. Ремешок 19 мм. В описании указан размер циферблата 31мм.
В отзывах есть фото ракеты в этом корпусе.
https://sl.aliexpress.ru/p?key=xIqis5Q

[MaxY]

Механизм 2628н. Стрелки ракета вернисаж. Циферблат 33,5мм пришлось сточить до 33,4мм. Видимо у корпуса при производстве есть погрешность в 0,1мм. До этого 33,5 ставились отлично. Ось секундного колеса укорочена. Окошко даты немного не совпадает с календарём на механизме, но так получилось что ножки припаяны чуть не в тех местах и цифер слегка смещён влево, поэтому надпись дня недели видна полностью. Желающим паять ножки рекомендую потренироваться на аналогичных циферблатах которые не жалко.

[krasniy]

А как вообще ножки паять где-то может видео мастер-класса какое-то есть сам задумывался об этом.

И ещё одну если вам не трудно кто знает как подобрать циферблат на механизм 2609а.

[nvs11184]

А в корпус от NH35 не встанет 2609на?
Типа такого
https://sl.aliexpress.ru/p?key=QHb9sFA

[MaxY]

Сообщение от krasniy

А как вообще ножки паять где-то может видео мастер-класса какое-то есть сам задумывался об этом.

И ещё одну если вам не трудно кто знает как подобрать циферблат на механизм 2609а.

Видео можно на youtube поискать. Подходящие циферблаты можно найти на торговой площадке "Мешок".

Сообщение от nvs11184

А в корпус от NH35 не встанет 2609на?
Типа такого
https://sl.aliexpress.ru/p?key=QHb9sFA

Думаю что можно.

[MaxY]

Обновление информации и ссылок.

Заводные головки в данных корпусах вставляются, не завинчиваются.

Проставочные кольца из комплекта с корпусами не подходят для закрепления механизма 2609.НА и ему подобных, нужно изготавливать(точить из металла, 3d печать или искать другие варианты закрепления механизма)

Ножки для циферблатов https://sl.aliexpress.ru/p?key=aKt2G0b

Корпус 36 мм. Ремешок 18мм. Циферблат 28,5-29мм.
Устанавливал мех. 2609на, 2628( на 2628 ось секундной стрелки укорачивать иначе стрелка упирается в стекло).
https://sl.aliexpress.ru/p?key=5j9NGpM

Корпус 40 мм. Ремешок 22 мм. Циферблат 33,4мм. Устанавливал мех. 2609на
https://sl.aliexpress.ru/p?key=tJqisQi

Корпус 40 мм. Ремешок 20 мм. Циферблат 33,6мм. Устанавливал мех. 2623н
Из плюсов - в комплекте есть металлическое кольцо в котором механизм уверенно закрепляется.
https://sl.aliexpress.ru/p?key=QUkNGTg

Корпус 39 мм. Ремешок 19 мм. В описании указан размер циферблата 31мм.
В отзывах есть фото ракеты в этом корпусе.
https://sl.aliexpress.ru/p?key=xIqis5Q

Корпус 20 мм. Ремешок 20 мм. Размер циферблата 33,2 мм.https://sl.aliexpress.ru/p?key=ShkNGt9

Корпус 42 мм. Ремешок (?). Размер циферблата 31,2 мм - 33 мм. Материал латунь.https://sl.aliexpress.ru/p?key=tTkNG0O

Корпус 39,5 мм. Ремешок 22 мм. Размер циферблата 28,5 мм с кольцом, 33 мм без кольца. https://sl.aliexpress.ru/p?key=HtjNGbL

[MaxY]

Всем доброго дня! Сделал очередные сборки на базе механизма 2609.НА "Ракета". Проставочные кольца для механизма напечатаны на 3d принтере.

Вот такое трио получилось.

[tda2050]

В такой корпус механизмы восток с циферблатами отлично встают. Родные кольца металлические нужно обточить немного.

[Slava2414]

Обалденная тема, спасибо огромное!
На алике есть корпуса под Myota 28xx, NH35, ETA2824/PT5000 - это одни и те же корпуса, просто кольца в них разные? Тобишь без разницы, что брать?

Или для 2609 именно такой, чтобы с цифером родным влез?
https://sl.aliexpress.ru/p?key=5j9NGpM

Ну будете ли так добпы поделиться чертежами колец для 3д принтера?

[MaxY]

Сообщение от Slava2414

Обалденная тема, спасибо огромное!
На алике есть корпуса под Myota 28xx, NH35, ETA2824/PT5000 - это одни и те же корпуса, просто кольца в них разные? Тобишь без разницы, что брать?

Или для 2609 именно такой, чтобы с цифером родным влез?
https://sl.aliexpress.ru/p?key=5j9NGpM

Ну будете ли так добпы поделиться чертежами колец для 3д принтера?

Добрый день! Возможно у них разные проставочные кольца а сами корпуса одинаковые, не проверял. Заметил такой нюанс что в корпуса для miyota лучше становятся механизмы 2614,2628, в корпуса для NH механизмы 2609на. Корпус подбирать приходится под циферблат, рекомендую посмотреть корпуса по ссылкам чуть выше в теме. Можно поискать корпуса самостоятельно, обязательно нужно уточнять у продавцов размеры посадочного места под циферблат, не всегда в описании эта информация верна.
Чертежи колец постараюсь выложить чуть позже.
