Как изготовить заводной вал и головку

[Андрей Крукович]

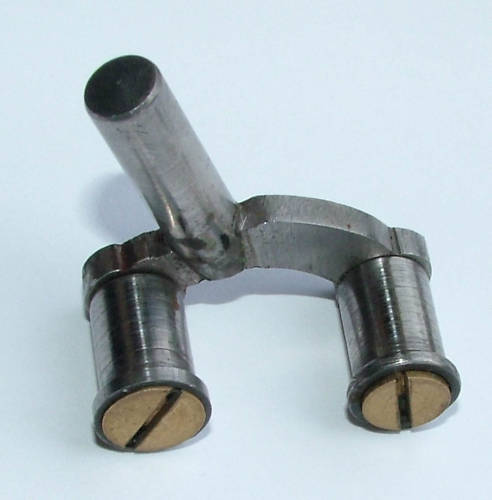

Вот фото двойного, чаще используется одинарный.

PS много фото

[Anth]

Андрей, а он регулируется по высоте? Или его смысл в том что бы не ограничить высоту стачивания, а не дать слишком заваливать надфиль?

[Андрей Крукович]

Сообщение от Anth

Андрей, а он регулируется по высоте? Или его смысл в том что бы не ограничить высоту стачивания, а не дать слишком заваливать надфиль?

Да, он помогает выдержать перпендикулярность. По высоте тоже конечно можно подогнать, но просто вручную, если получится.

[Anth]

мне все таки не понятно.

вот нарисовал - вариант А. идеальные условия, нужно снять все что выше оси. ось задается роликами. это когда точно выставлены ролики по высоте.

а вот вариант Б - ролики ниже, чем должны быть. и тогда можно сошлифовать все что угодно....

[popeye]

Сообщение от Anth

или сфотографировать его со всех сторон?

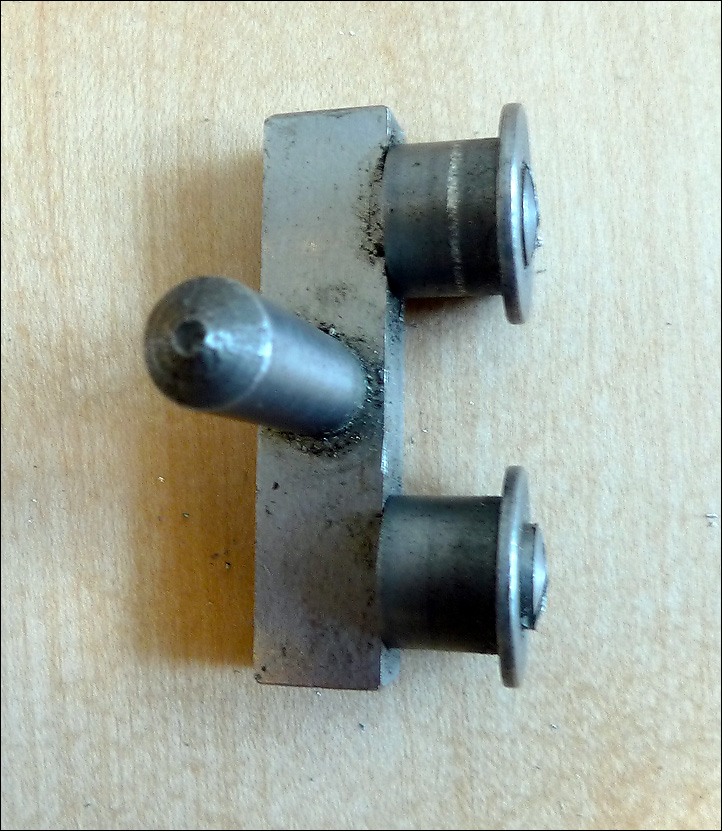

Антон, вот еще фото ролика и как он установлен на станке. Как заметил Андрей Крукович, бывают еще и с одним роликом, чтобы просто обеспечивать упор для скользящего надфиля.

[Андрей Крукович]

Антон, ролики только для ровного спиливания.
Немного изменил эскиз:

[Anth]

А как тогда контролировать глубину? чтобы не получить вариант 2 ?

[popeye]

Сообщение от Anth

А как тогда контролировать глубину? чтобы не получить вариант 2 ?

Надо замерять. Сначала точите две параллельные стороны, а потом две остальные. Подробности в книгах:
Joseph Bulova Unit 3b или
Chicago School of Watchmaking lesson 31.

[Alexey Andrianov]

Сообщение от Anth

А как тогда контролировать глубину? чтобы не получить вариант 2 ?

Если я правильно понял, то прямоугольное сечение при использовании
двойного ролика получить сложно, практически невозможно.
Вал зажат в цангу, двойной ролик выставлен на определённую высоту,
при повороте шпинделя и фиксации делителя снятие материала будет одинаковым на всех гранях, если конечно у заводного вала нет биения.

отличная тема

[Graf]

Приносят часы, головка закручивается, а механизм головки разрушен, головка закручивается на корпус.
То есть отдельно головка в руках, сделал головку, не закручивается,

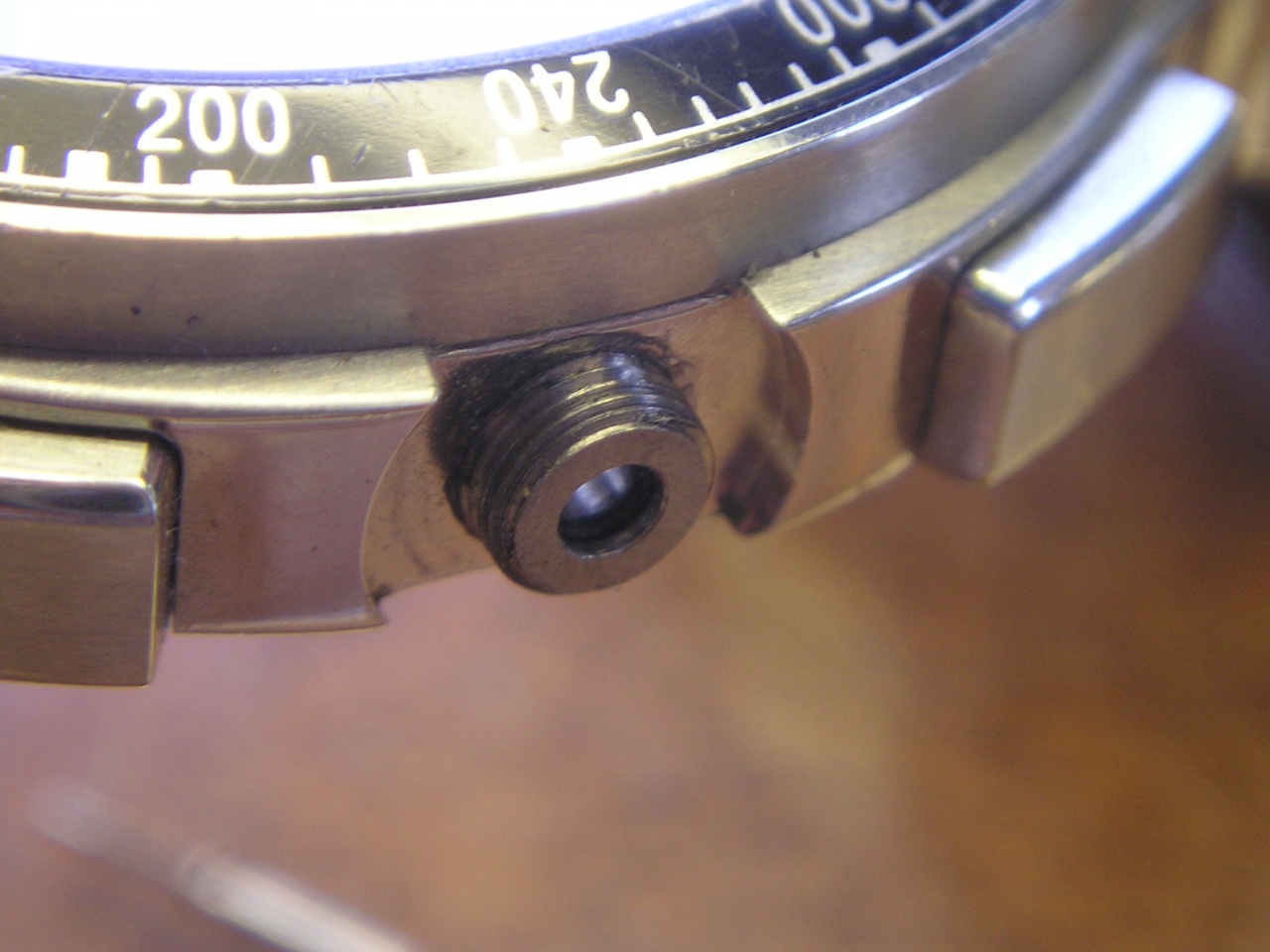

и так и эдак, клинит на первом же витке. Присмотрелся, резьба не корпусе

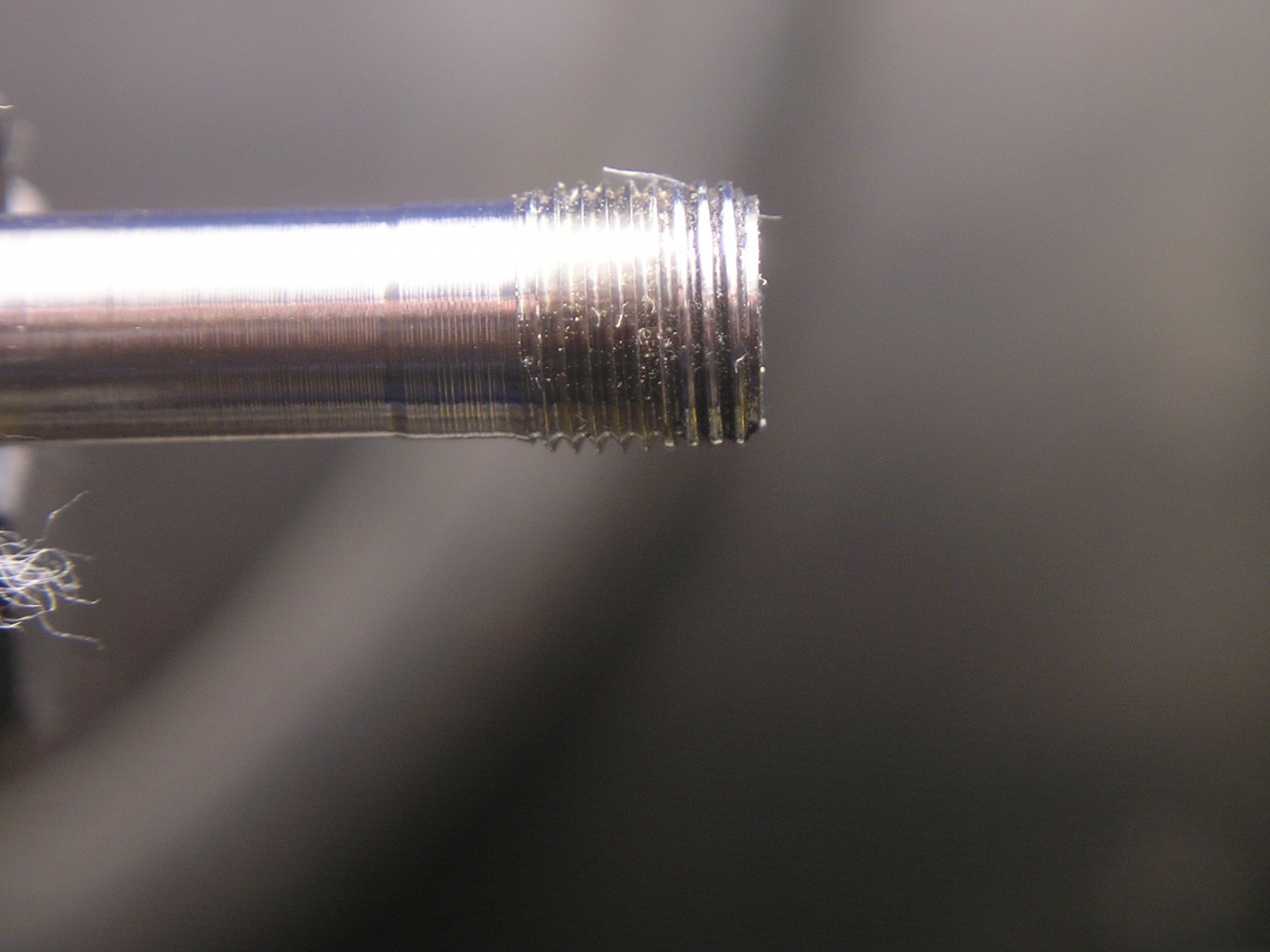

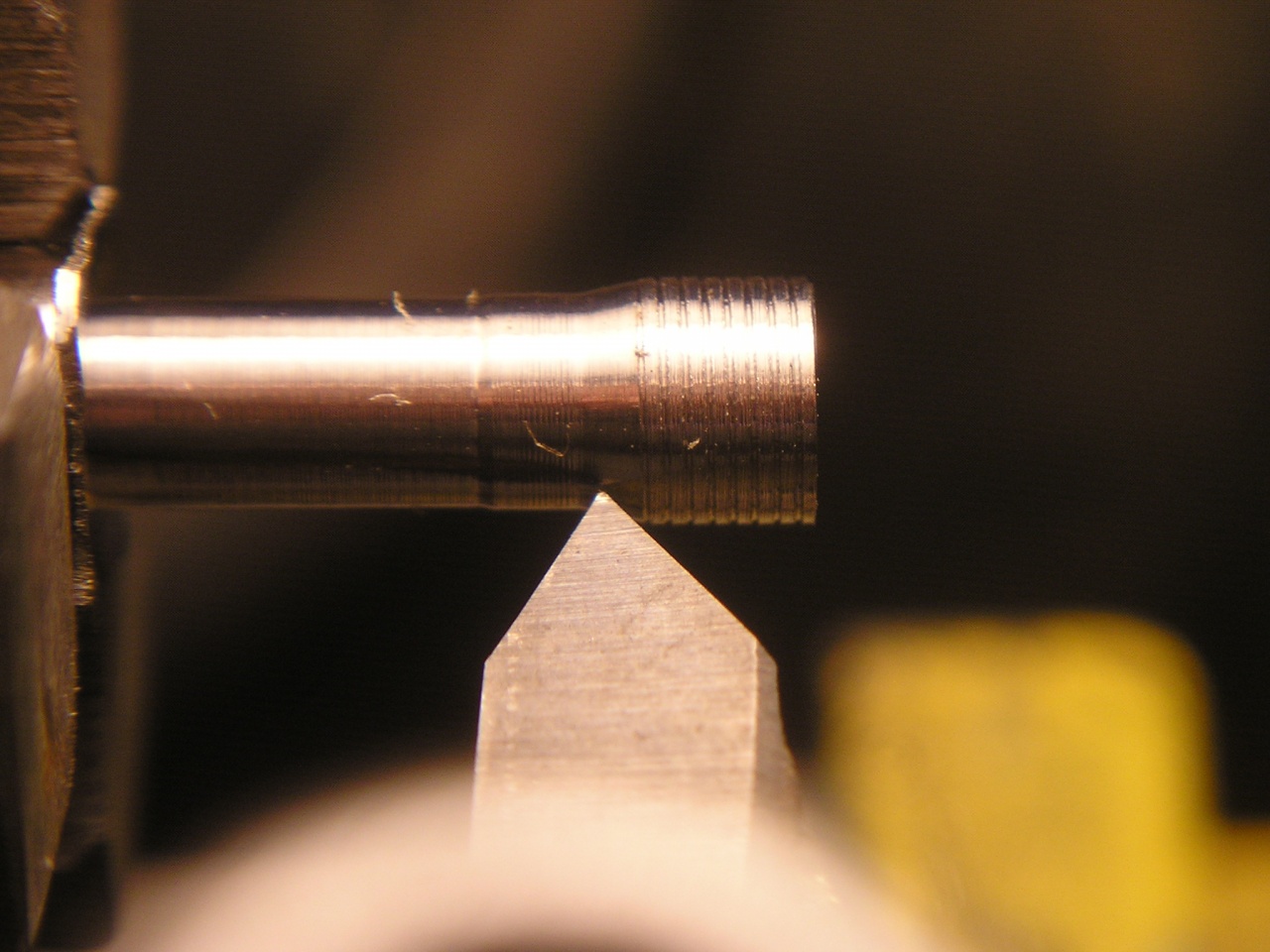

деформирована от удара, телескоп центрирует головку и не даёт закрутится боком, сделал новую резьбу. Когда точу резьбу, примеряю головку, как только начинает заходить на резьбу дальше точить нельзя, прослабишь.
Просто гоняю вперёд назад пока не пойдёт легко,пока не притрутся
заусенцы, а тут всё туже и туже, присмотрелся, резьба испорчена.

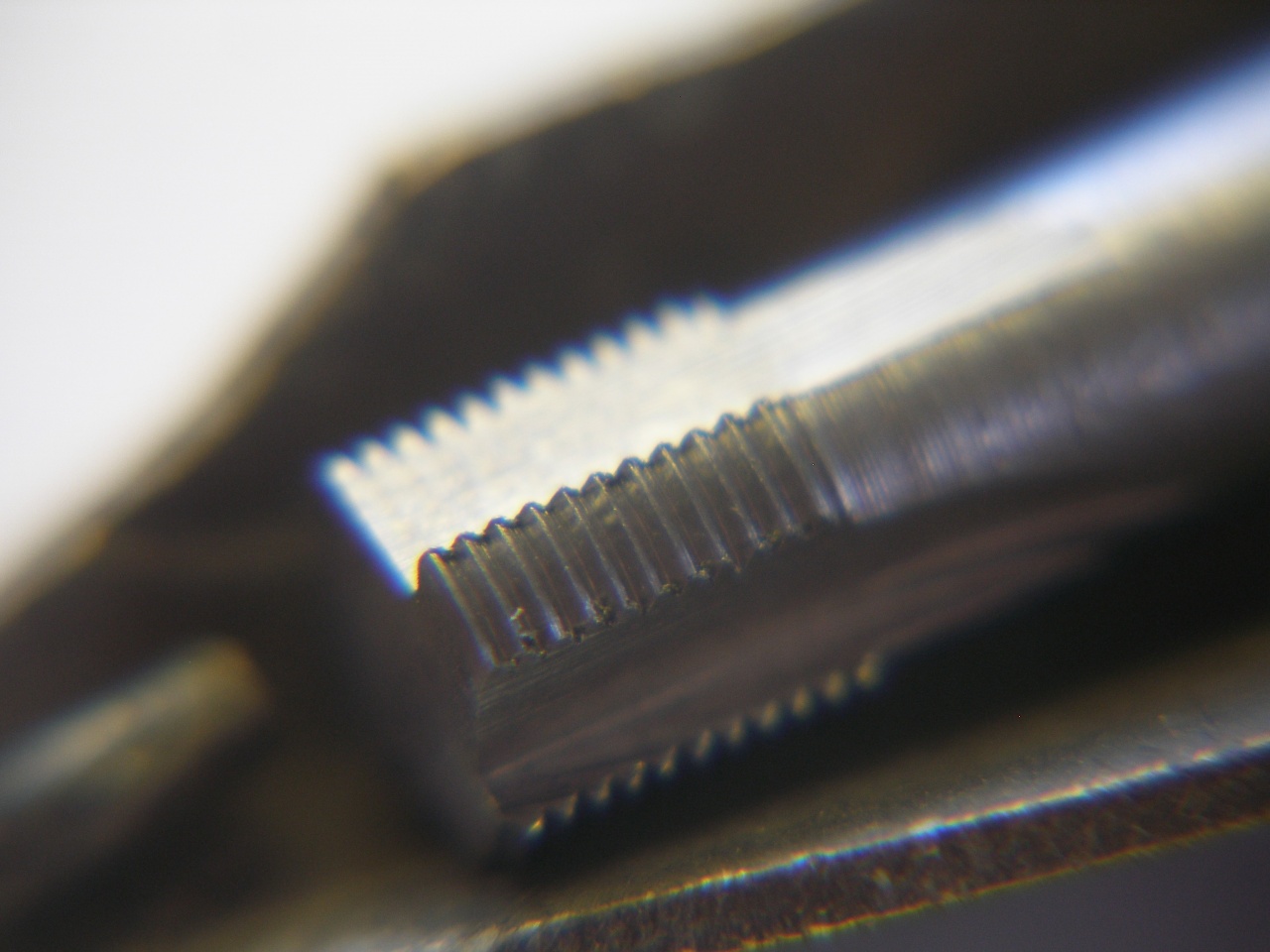

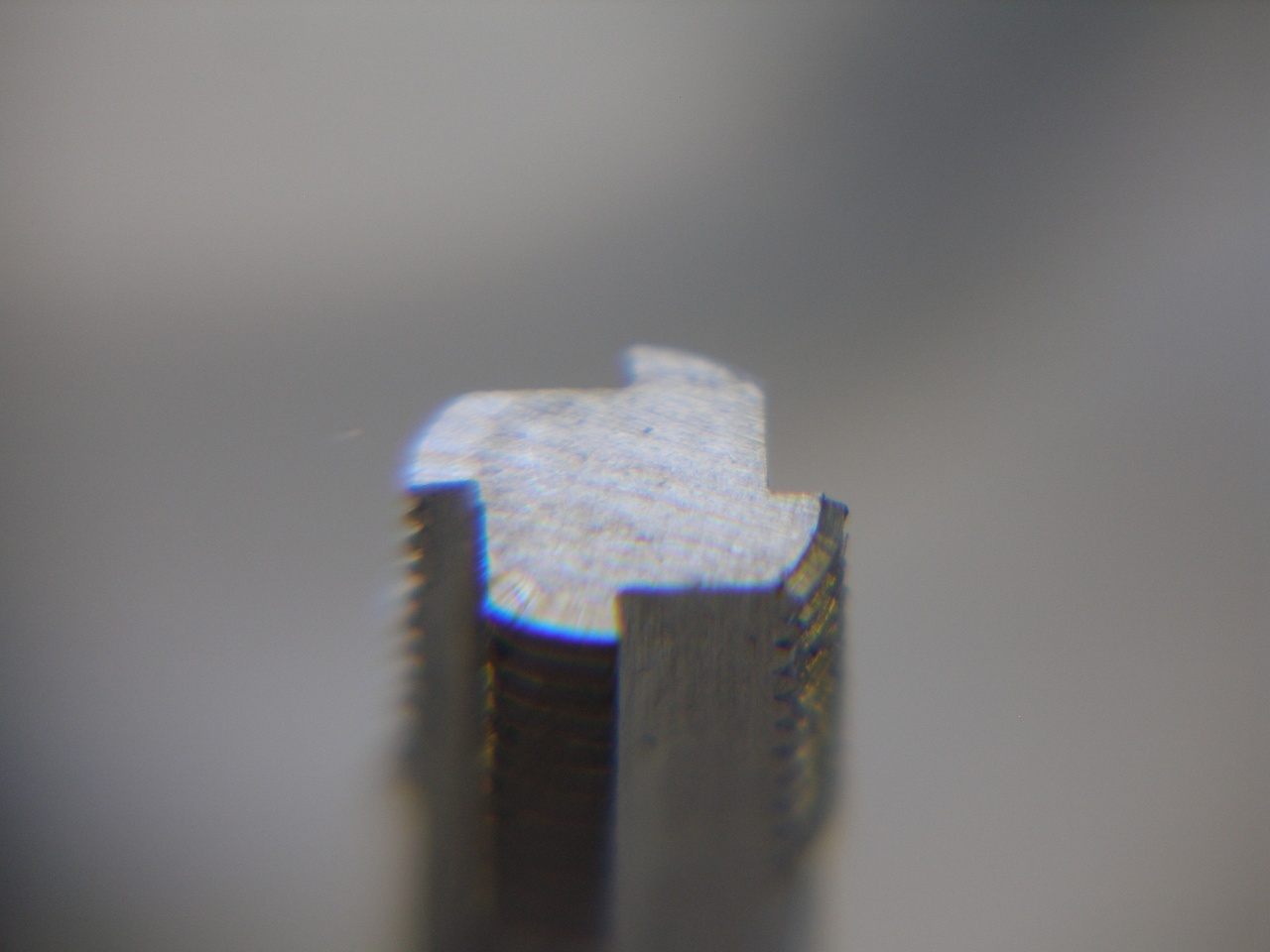

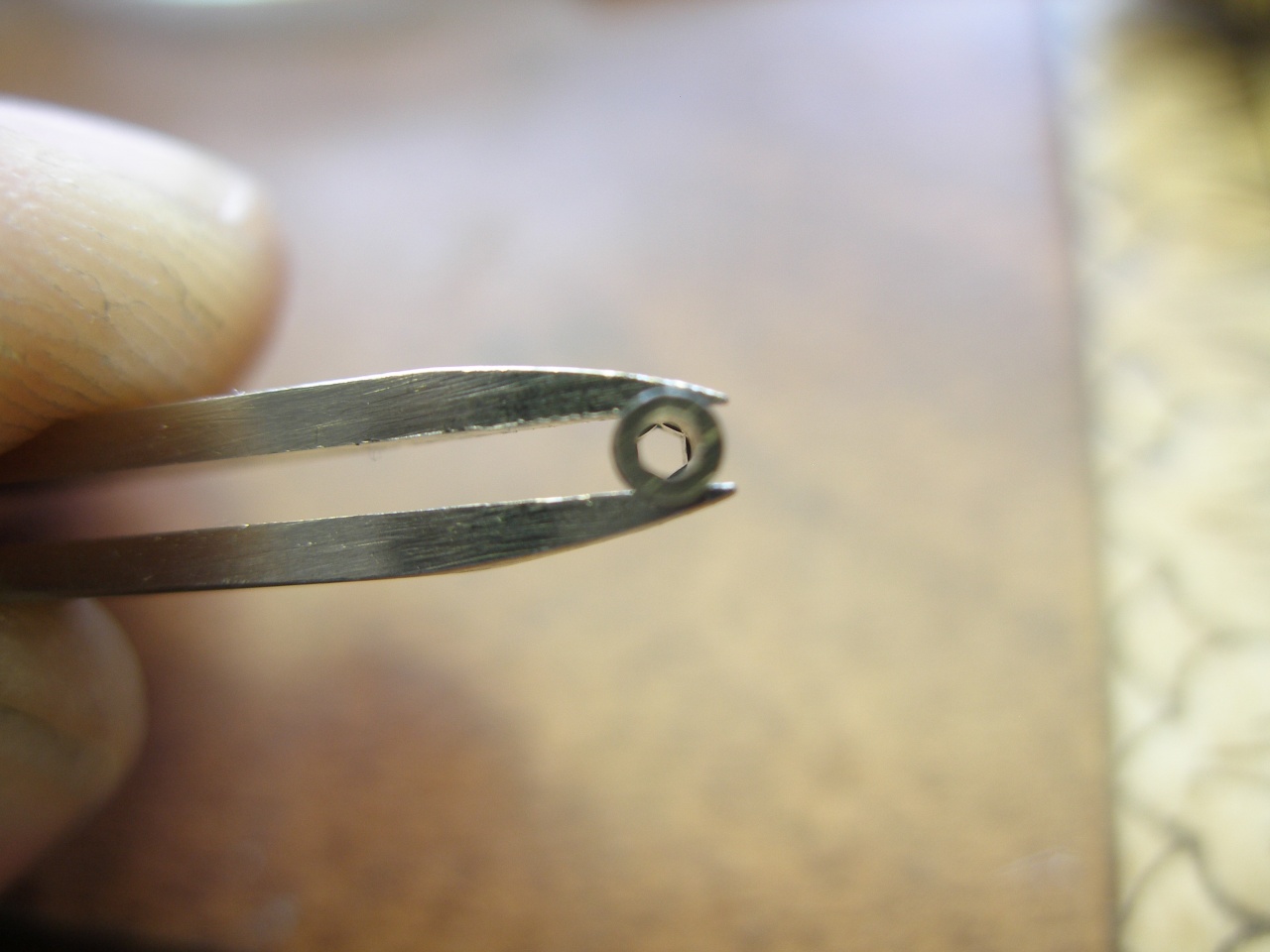

Видимо и в головке тоже резьба пострадала, делаю иетчик на 0.1 больше

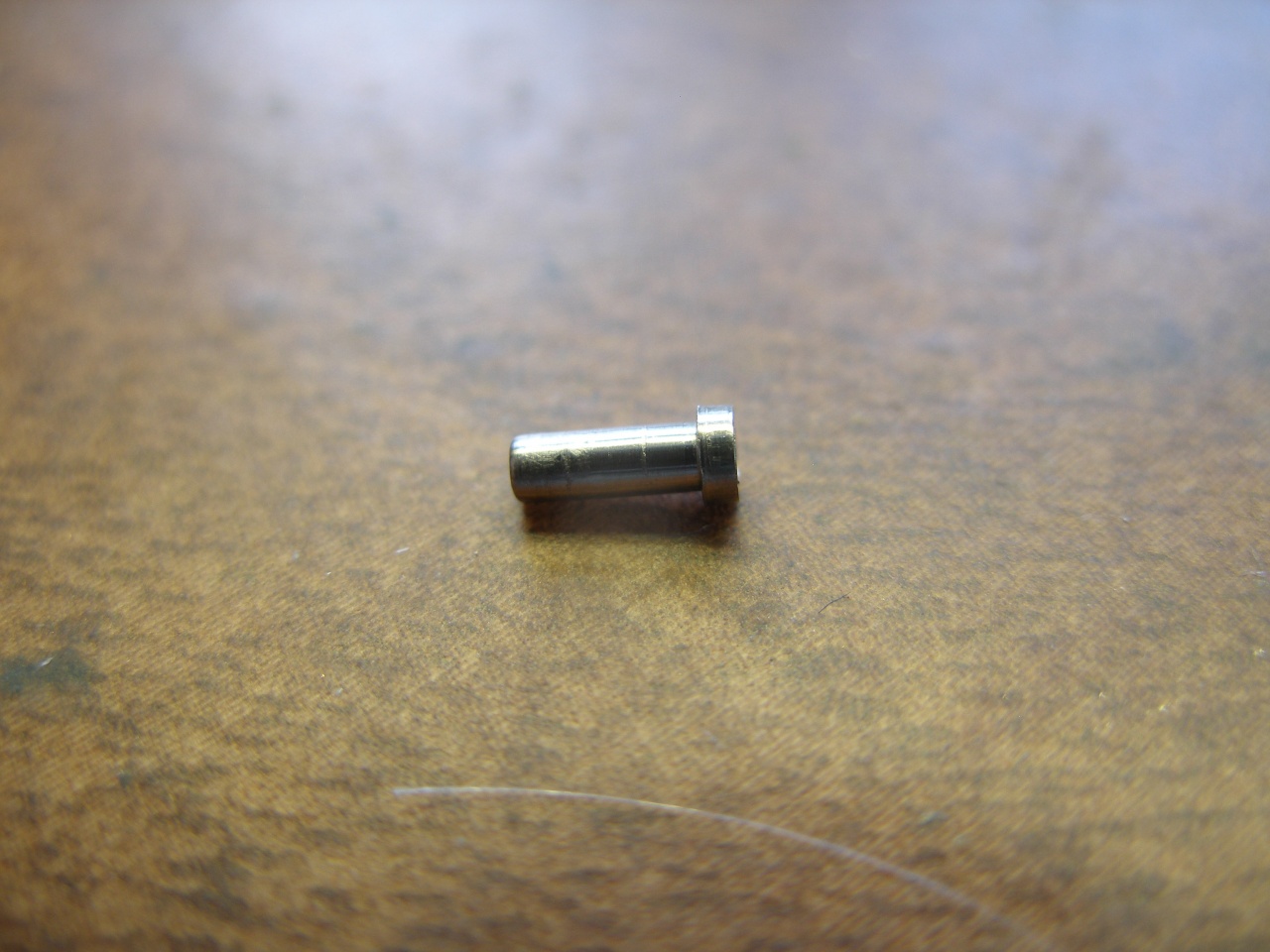

чтобы пройти резьбу в головке, и соответственно точу новую резьбовую втулку
тоже с припуском. Это только часть паредряг, когда вкручивал вал в головку на локтит, видимо он попал в телескоп, еле еле сдвинул шестигранник, вернее молотком
только пошёл.
Вчера проверил на герметичность, держат и с закрученной головкой и с открученной.
