Самодельный безель, ваше мнение

[Januar1973]

="Januar1973;5411244"]сам делать буду, только в другой теме[/quote]
Немного подумав, решил не создавать новой темы.
Вот что получилось. Самодельный тампопечатный станок.

Прошу извинить за фото, не могу правильно загрузить (повернуть)

[lexei]

Сообщение от Januar1973

Долго мучался со стрелками накопителей, в частности с посадочным отверстием в 0,18мм, оказалось что просто его просверлить этого недостаточно, нужно ещё придать отверстию коническую форму иначе ставя стрелку на место можно погнуть триб т.к. только первые 0.3мм имеют диаметер 0.18 а дальше идёт расширение в 2% до размера 0.186мм.

Все посадочные оси - секундные, оси накопителей и тд всегда конические, иначе футор просто держаться не будет и стрелка слетит. Вы пошли по наиболе сложному пути изготовления футора и не совсем верному. Футор делается не сверловкой, а волочением тонкой полосы через фильеры. Во первых так он получается не глухой и при посадке чуть расходится образуя прочное крепление, но без лишних усилий. Такой футор можно ставить и снимать много раз без проблем, а точеный как правило после одного-двух демонтажей уже не держится. А во вторых за 15-20 минут делается пожизненный запас футоров одного размера.

[Januar1973]

Сообщение от lexei

Вы пошли по наиболе сложному пути изготовления футора и не совсем верному. Футор делается не сверловкой, а волочением тонкой полосы через фильеры.

До вашего поста это был для меня единственный логичный путь. А теперь я вижу что я ошибся.
Я долго искал информацию о методе изготовления футора, но к сожалению ничего не нашёл. О волочении прочитал в первый раз, и хотел бы побольше об этом узнать, если вы в настроении то может инфой поделитесь?

[Kydelka]

Сообщение от Januar1973

...

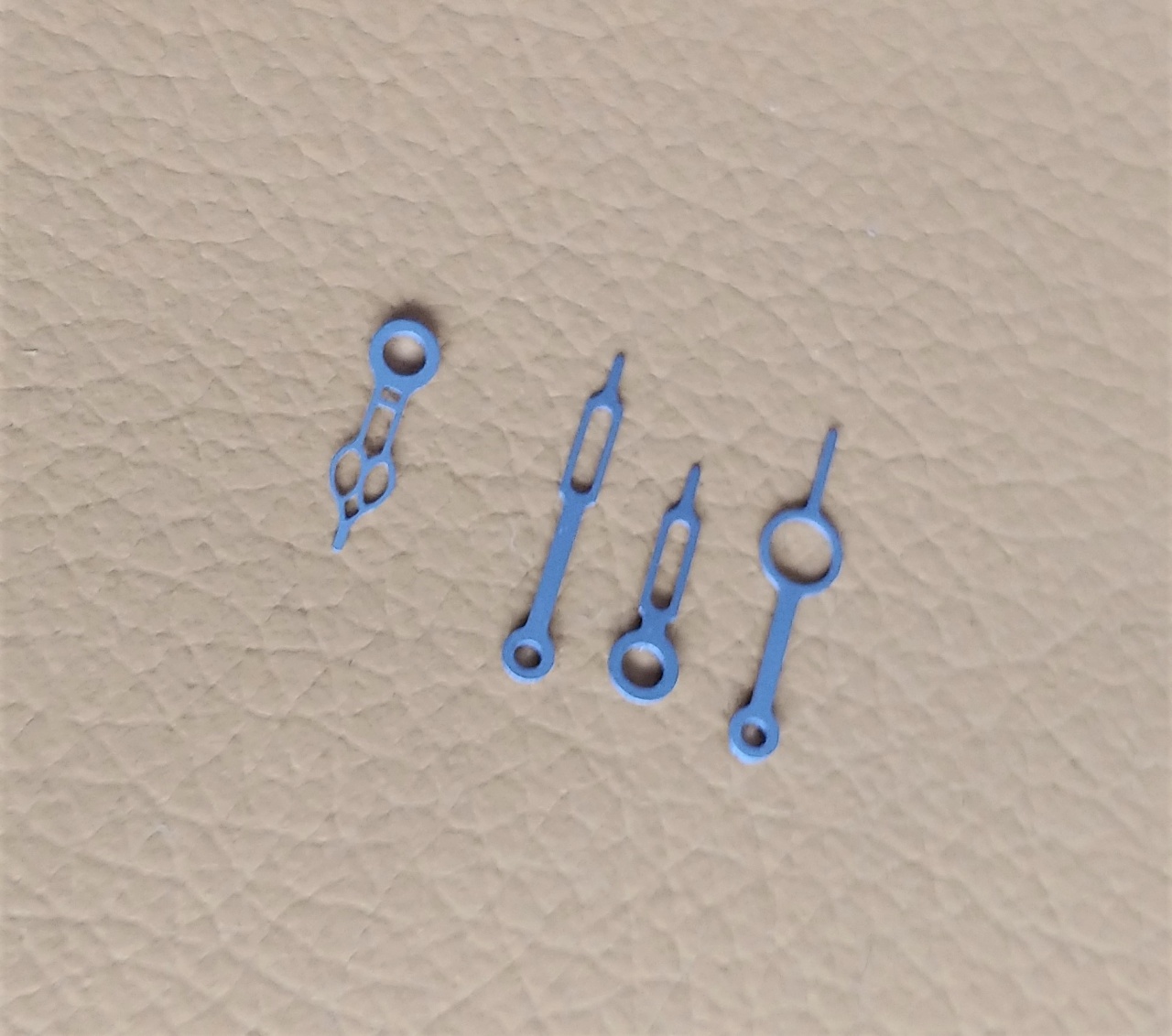

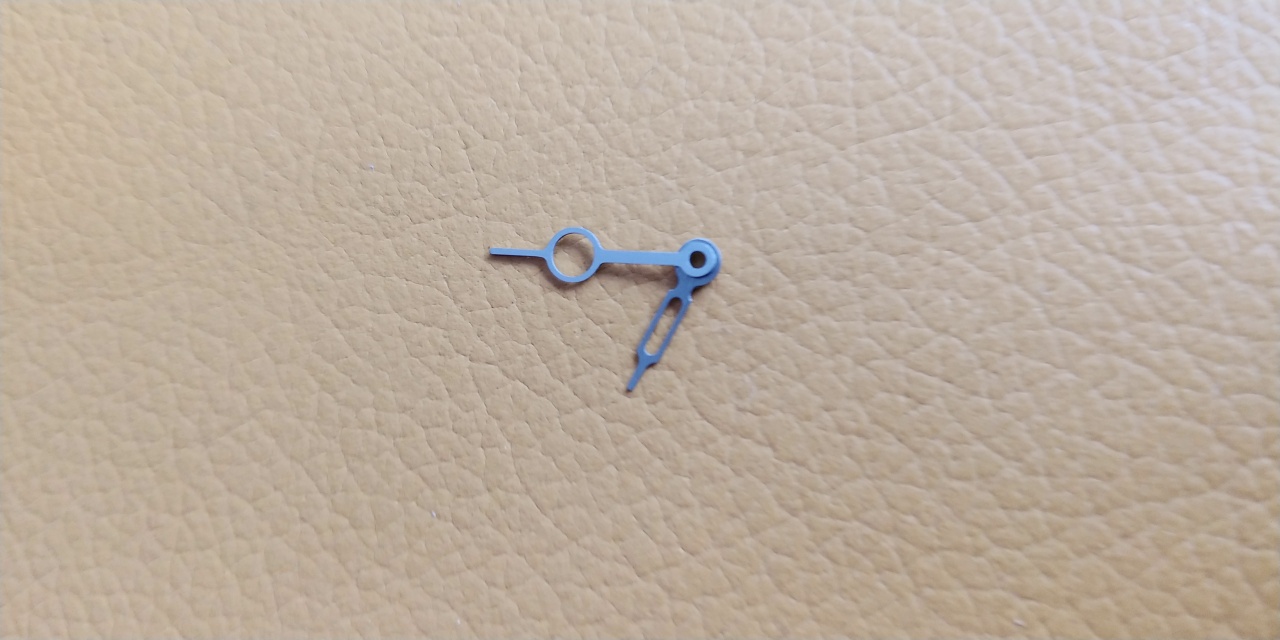

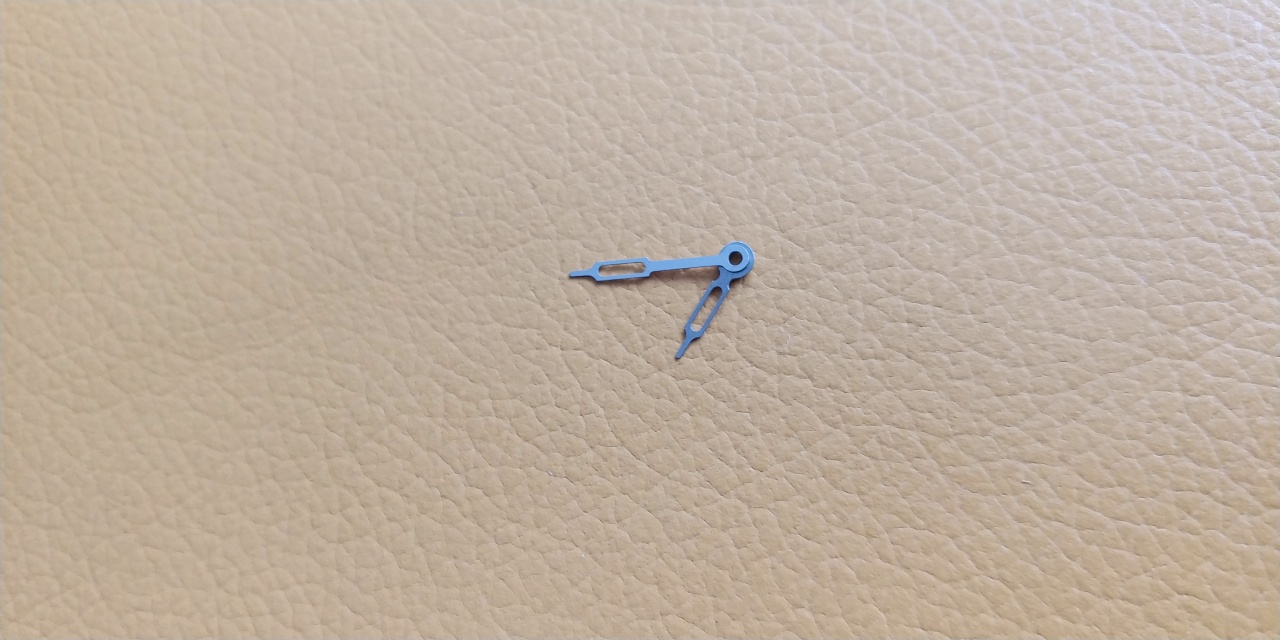

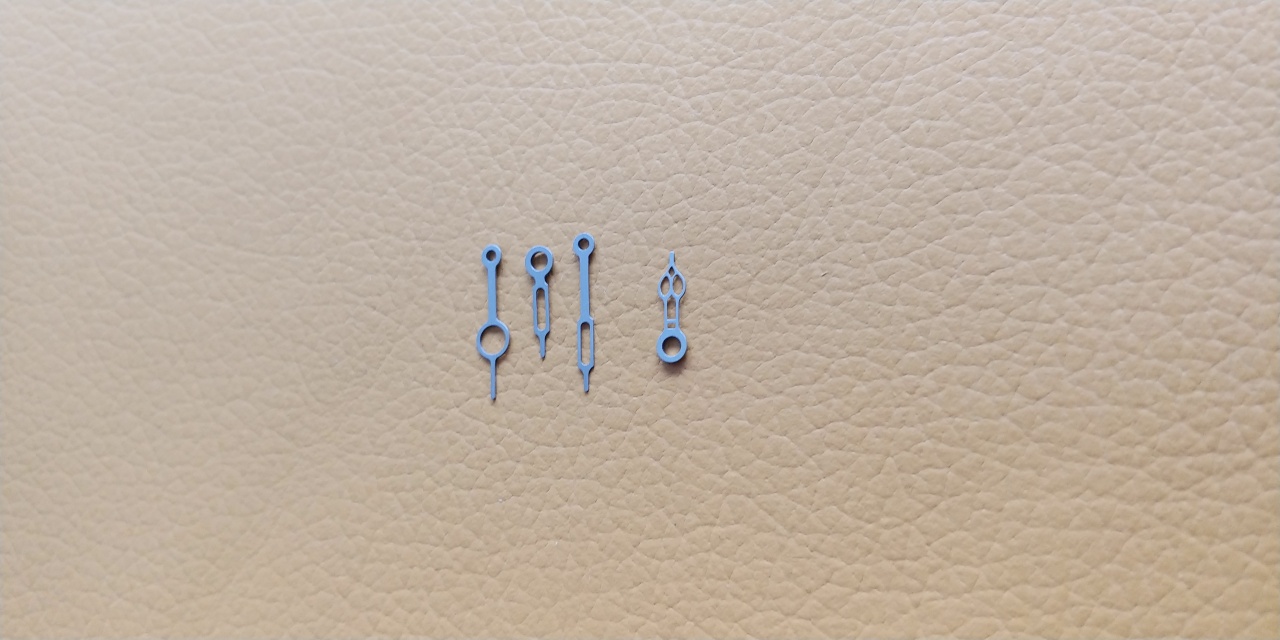

Пробные стрелки. Минутная 14.5мм от центра до вершины, часовая 9.5мм.
Вложение 2539516 Вложение 2539517 Вложение 2539518 Вложение 2539519
...

Расскажите, пожалуйста, подробнее об изготовлении стрелок.
Можете посоветовать литературу по этой теме?

[lexei]

Сообщение от Januar1973

До вашего поста это был для меня единственный логичный путь. А теперь я вижу что я ошибся.
Я долго искал информацию о методе изготовления футора, но к сожалению ничего не нашёл. О волочении прочитал в первый раз, и хотел бы побольше об этом узнать, если вы в настроении то может инфой поделитесь?

Добрый.
Вот немного процесса. Были в работе часы с утраченной секундной стрелкой. Соответственно нужно было изготовить и стрелку и футор. Сначало выпилил стрелку по образцам аналогичных часов.



Далее футор. Полоска латуни. Для мелких футоров беру 0,15 мм, для футоров покрупнее 0,2 мм. С одной стороны конический срез (за него тянуть при протяжке). Сгибаем желобом или в трубку на оправке, тел легче начинать протяжку и получается ровнее в итоге.





А дальше протягиваем до нужного размера постепенно уменьшая диаметр трубки. Я протягиваю с примеркой до того момента пока не коническая часть оси не будет плотно, но свободно входить в трубку.



Отверстие в стрелке чуть меньше диаметра футора. На футоре протачивается посадка под стрелку, стрелка напресовывается и развальцовывается.

[Januar1973]

Kydelka
Добрый день. Стрелки фрезеровал из стального бруска на станке с чпу,программу писал сам, она не сложная. Начинал с планировки (поверхность ровнял), затем сверлил отверстие футора и грубо снимал лишний материал, дальше дорабатывал мелкими фрезами в конце срезалось пилой.
Получившуюся заготовку клеил сек. клеем на основу и аккуратно стачивал надфилем до нужной толщины. Вобщем то на фото почти весь процес.
До этого пытался и делал таким образом http://forum.watch.ru/showpost.php?p...0&postcount=30
Лексей тоже дал ссылку на свою работу над стрелками http://board.german242.com/viewtopic.php?f=8&t=71446
Это с ютуба https://www.youtube.com/watch?v=U005_iEAa_A
lexei
Огромное спасибо, как раз то, в чём я нуждался и не смог найти. А как зовётся это приспособление, и где это можно приобрести?

[Januar1973]

Станочек собран и первый "Блин", сразу стало видно где требуется доработка станка.

[lexei]

https://www.sapphire.ru/vcd-452/catalog.html

[Januar1973]

lexei
Спасибо.

[Januar1973]

Невооружённым глазом результат очень даже не плох, но макро пока не выдерживает.
