Как изготовить заводной вал и головку

[Андрей Крукович]

Спасибо, Graf!
Можно еще один момент?

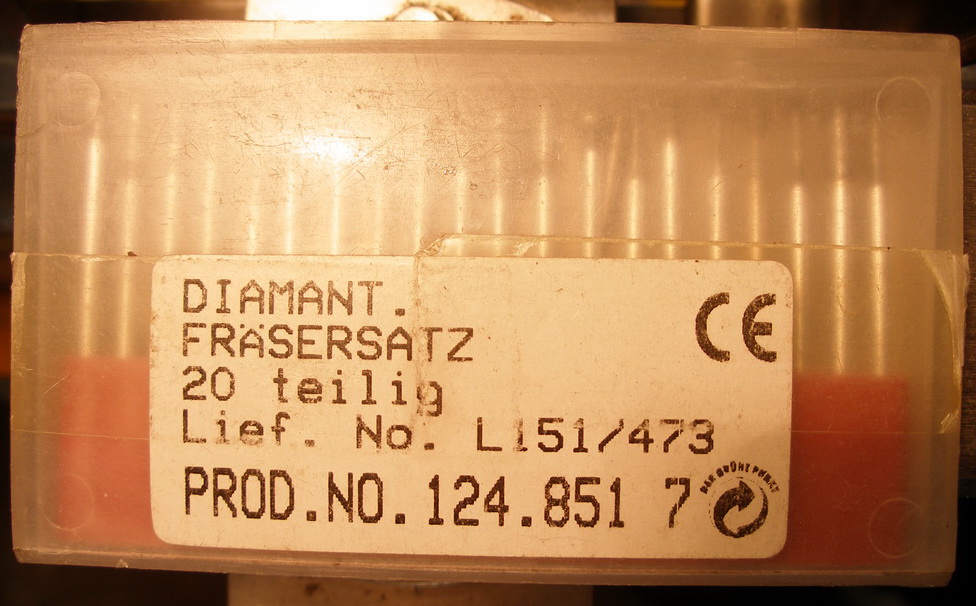

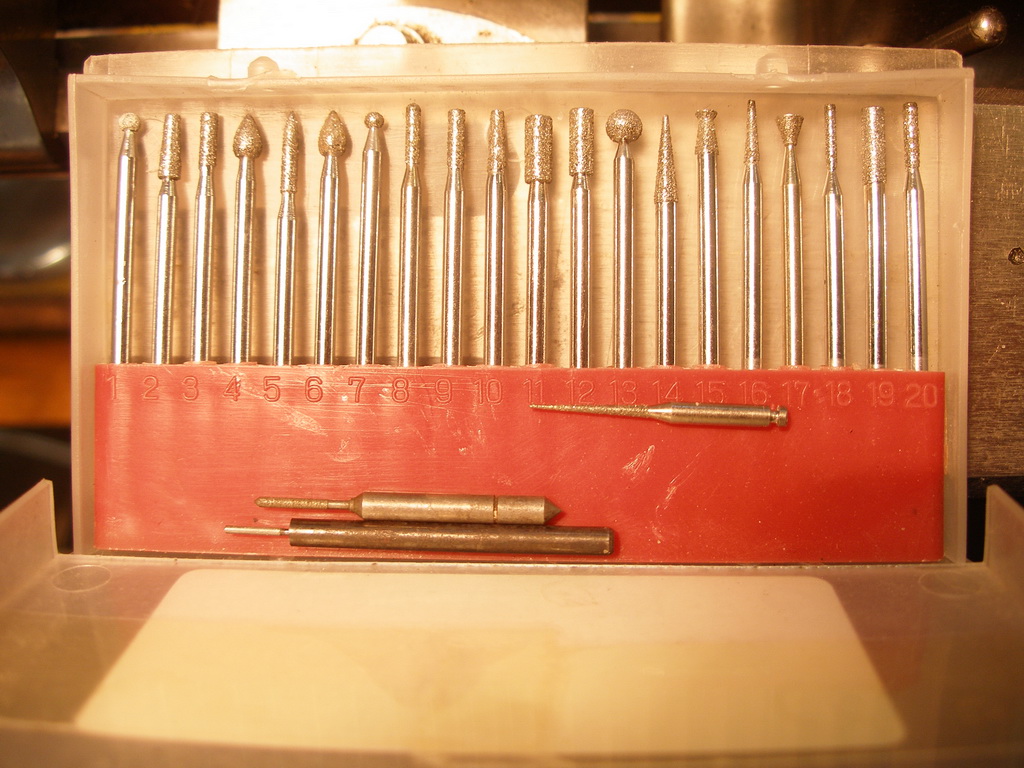

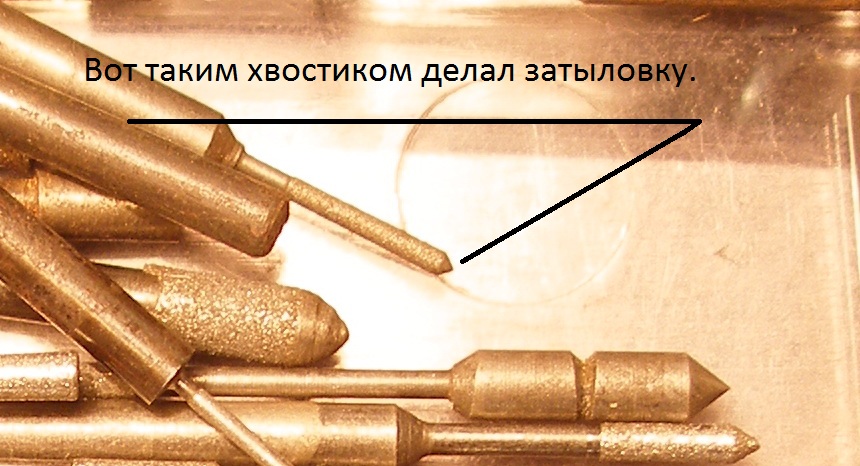

Подскажите пожалуйста, диаметры алмазных боров, а т.к. они конусные, можно среднее значение или просто диаметр пропила.

[Graf]

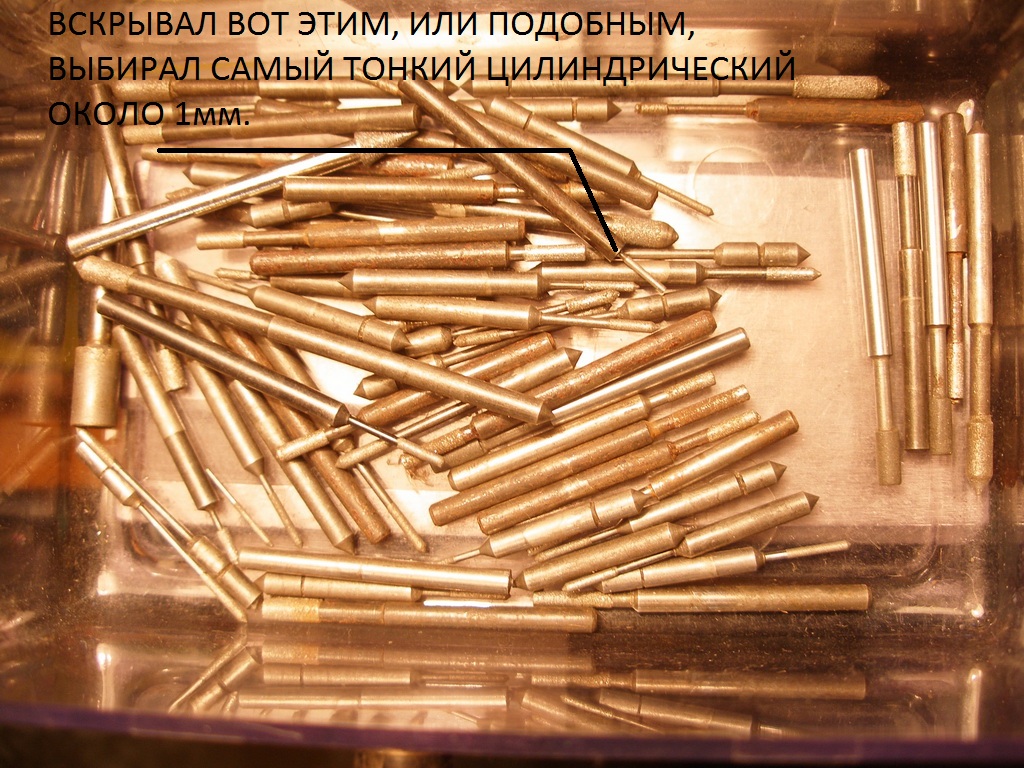

Выбирал самый тонкий цилиндрический бор, гдето около 1мм. Для резьбы в 0,7мм это уже много. Я не доводил все отверстия подряд, делал по мере необходимости, Некоторые остались невостребованные по сей день, или плашки хорошие такие есть.

[Graf]

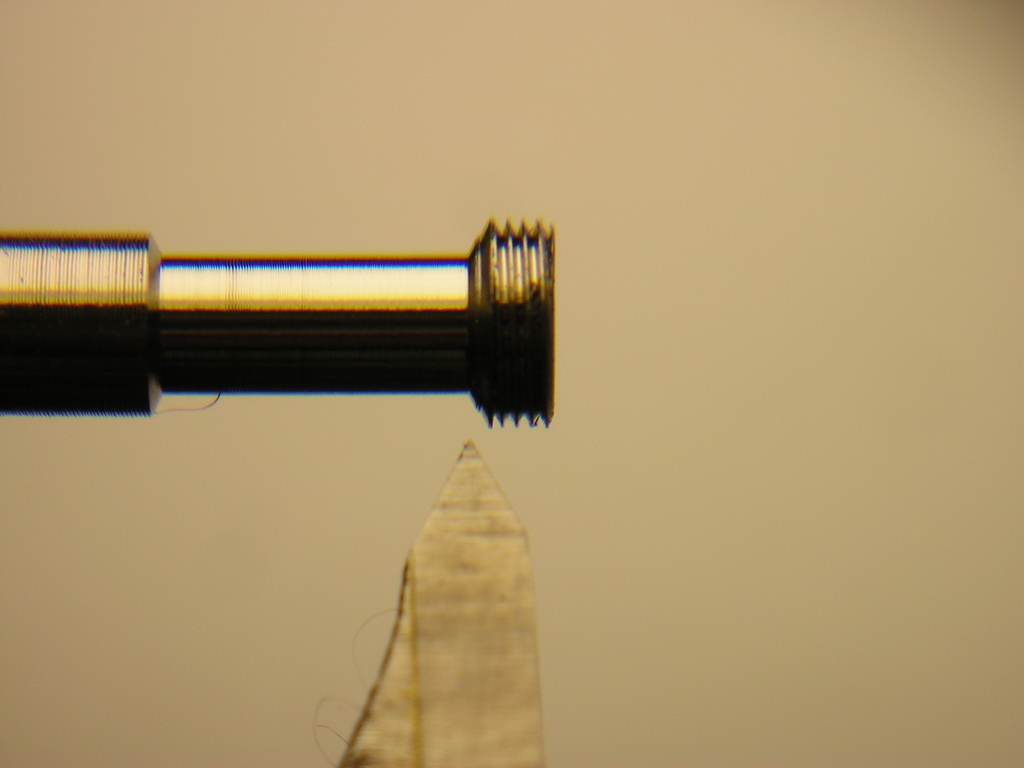

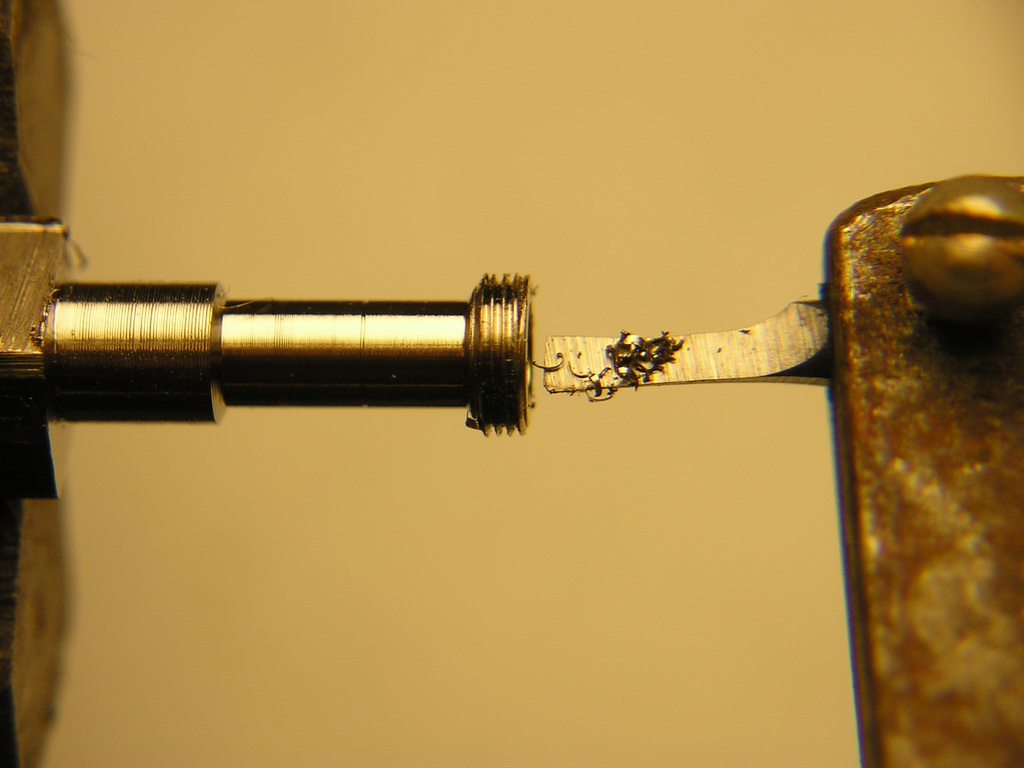

Изготовление резьбовой втулки под головку в Шапар.

[Graf]

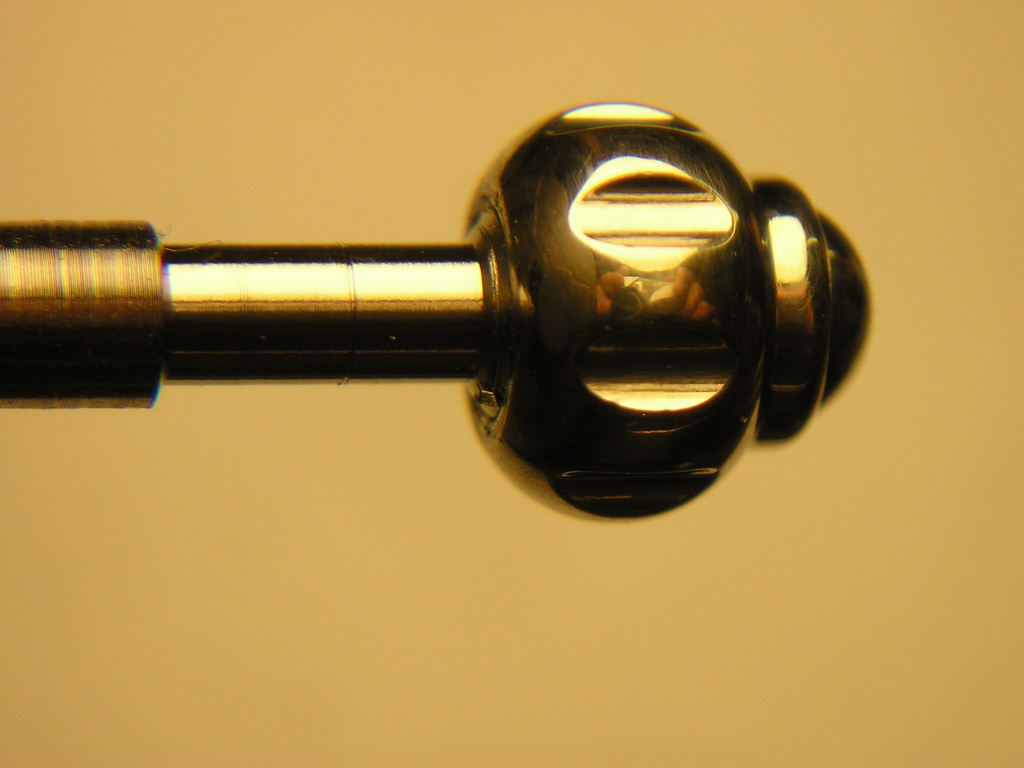

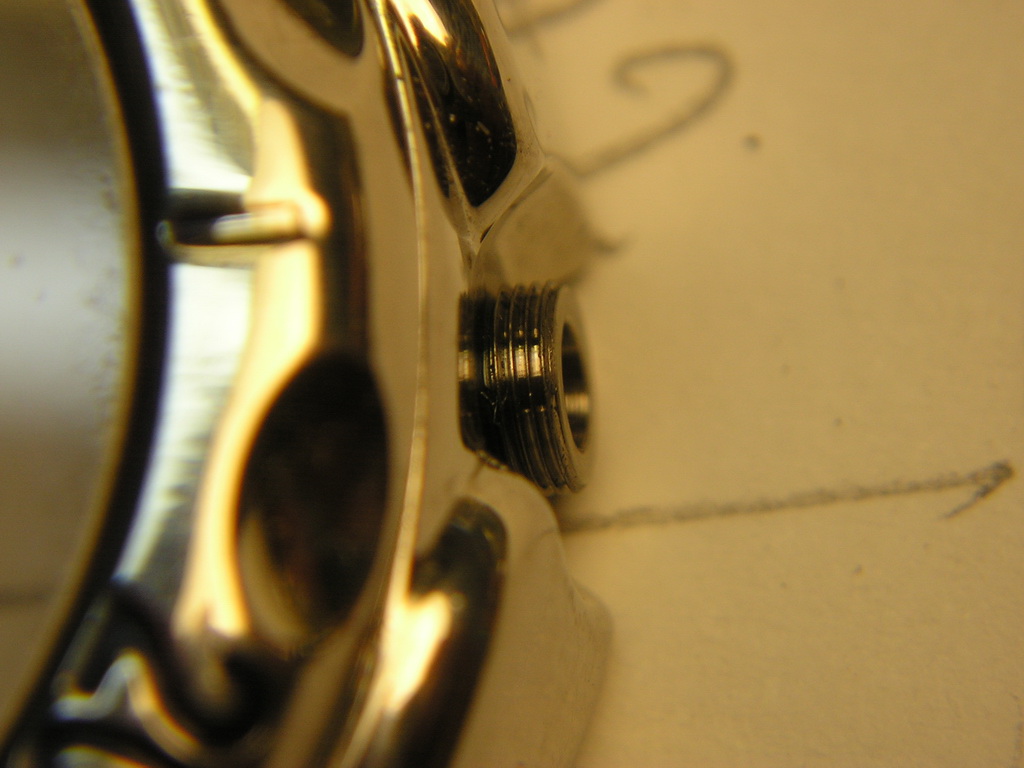

Изготовление резьбовой втулки из титана под головку в стальной Шапар.
Я только на этих втулках уже давно винтарезный токарный станок окупил.

[Андрей Бабанин]

А как проточку под сальник делаешь?

[Душан Грујић]

Добры вечер, Дмитрий!

У меня вопрос по материалу из кого изготовляете трубок.

Чтобы обеспечили небольшой износ резьбы головки то например Rolex (и многие другие) изготавливаю их трубке из сплавы никла, знаемого как альпака, или немецко серебро. Таким способом их легко изготовить и заменить а Ваши трубок являются изготовленным из титана.

Пожалуйста, скажите нами почему это так, если нет секрет.

С уважением

Душан

[Graf]

Сообщение от Душан Грујић

если нет секрет.

Нет никаких секретов, у титана низкий коэффициент трения что даёт долгий срок службы, прочность и достаточно легко обрабатывается в отличии от нержавейки например.
Втулку я запресовываю на локтит.

Сообщение от Андрей Бабанин

А как проточку под сальник делаешь?

Имеется в виду сальник во втулке, делаю специальный резец, типа расточного чтобы можно было выбрать канавку изнутри. Вот здесь во втором фото я специально старую втулку распилил, чтобы размеры снять:
http://forum.watch.ru/showpost.php?p...7&postcount=25
Теперь по изготовлению валов:

Сообщение от Андрей Бабанин

Не очень понял, что крепится на суппорте. Вал и камень?

Вот наконецто смогу показать видео, на пальцах значительно хуже получается:
http://www.youtube.com/watch?v=LRc7UZGcy9g

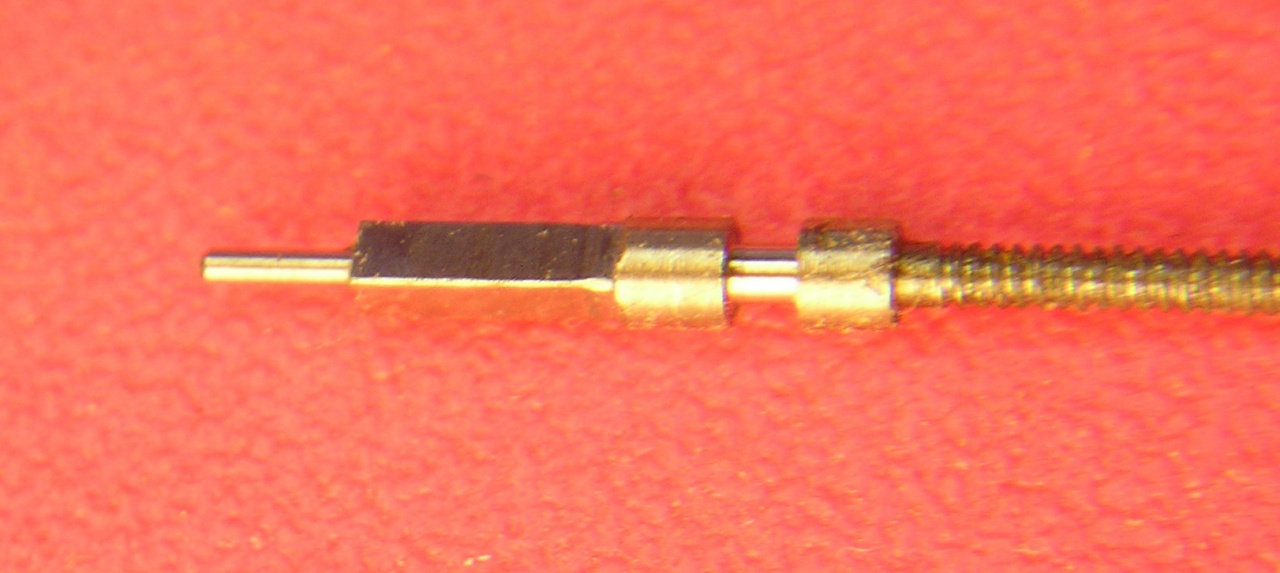

На снимках результат.
С уважением, Graf.

[Anth]

Изучаю тему, т.к. пытаюсь сделать вал...
Вот нашёл видео как японцы делают обточку граней

http://youtu.be/5N8OtycWqwk

Какой-то ролик используют. У меня пока нет milling attachment, к сожалению, рассматриваю ручной способ.

[popeye]

Сообщение от Anth

Какой-то ролик используют

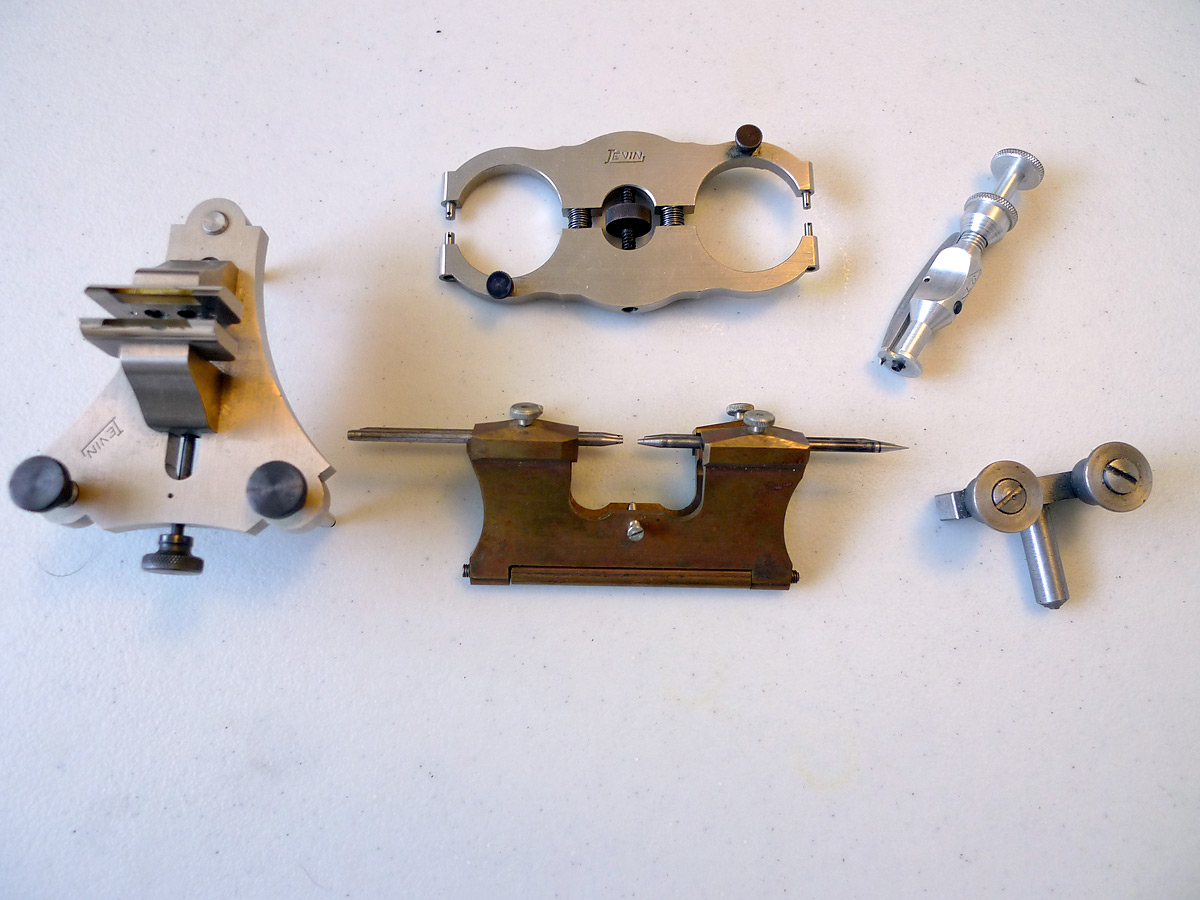

Это двойной ролик для вытачивания квадрата. Позволяет держать напильник (надфиль) без перекосов. У меня он конструкцией попроще и устанавливается вместо подручного суппорта для штихеля (на фото в правом нижнем углу). Фрезерная приставка для квадрата заводного вала - это уж слишком.

[Anth]

Сообщение от popeye

Это двойной ролик для вытачивания квадрата. Позволяет держать напильник (надфиль) без перекосов. У меня он конструкцией попроще и устанавливается вместо подручного суппорта для штихеля (на фото в правом нижнем углу). Фрезерная приставка для квадрата заводного вала - это уж слишком.

А вас не затруднительно схематично набросать чертежик или сфотографировать его со всех сторон? Придётся его изготовить.как он регулируется по высоте?
