Пружина цепляет барабан у настенных часов.

[wf112018]

видимо это и есть триб. 8 зубчиков. !

Сообщение от nevenbekriev

Пружина без проблем войдет в барабан 36мм, но отрезать внешний конец и сделать отверстие - действительно дело на 5 минут.

а распустить конец это нагреть означает?

https://www.cousinsuk.com/product/en...-french-german
18 x 0.40 x 1500 x 40mm номер лота 184040
вот страничка с пружинами. и номер лота.

[nevenbekriev]

Да, отпустить значит нагреть.

[Душан Грујић]

Сообщение от wf112018

видимо это и есть триб. 8 зубчиков. !

Добрый день!

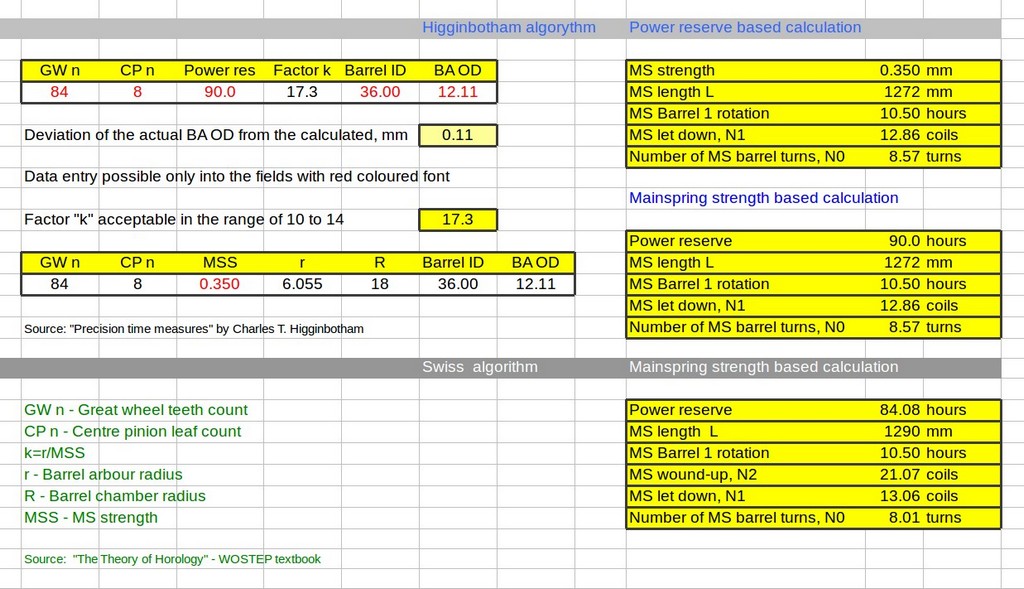

Предполагая, что запас хода часов составляет 80 часов, для барабана с 84 зубов, 8 листьев триба центрального колеса и валом барабана с 12,11 мм наружного диаметра, расчет дал пружину толщины 0,4 мм с длиной 1130 мм. Я повторил расчет с запасом хода 84 и 90 часов, результаты показаны на скриншотах ниже.

На мой взгляд, оптимальной должна быть пружина для запас хода 84 часов, то есть 3 с половиной суток. По расчете, должно купит пружину толщины 0,375 мм с длиной 1200 мм

С уважением, Душан

[wf112018]

Сообщение от Душан Грујић

Добрый день!

Предполагая, что запас хода часов составляет 80 часов, для барабана с 84 зубов, 8 листьев триба центрального колеса и валом барабана с 12,11 мм наружного диаметра, расчет дал пружину толщины 0,4 мм с длиной 1130 мм. Я повторил расчет с запасом хода 84 и 90 часов, результаты показаны на скриншотах ниже.

На мой взгляд, оптимальной должна быть пружина для запас хода 84 часов, то есть 3 с половиной суток. По расчете, должно купит пружину толщины 0,375 мм с длиной 1200 мм

С уважением, Душан

Спасибо за проведенные исследования!
Помогите определиться с алгоритмом действий в реальных условиях.
Пока что основной вариант для заказа пружины это упомянутый выше сайт. Не знаю как они там мерили, но есть вот такие варианты
18 x 0.35 x 1400 x 35mm
18 x 0.40 x 1500 x 40mm
Укоротить как я понял не проблема.
Те заказывать пружину с толщиной 0,40?
Если придет пружина) то можно померить будет самому и там уже прикинуть насколько она отличается от старой.

[wf112018]

Пока заказать не получается пружину. Нет карты валютной. Изучаю этот вопрос.
Поставил барабан боя вместо барабана хода вместе с пружиной боя. Часы пока идут. Не знаю как это повлияет на точность хода. Длину пружины не знаю. Я ее летом еще в барабан вставил. Она чуть потоньше.
В расчетах выше не учитывается вес маятника как я понимаю. Предполагаю что должен он иметь значение.

[wf112018]

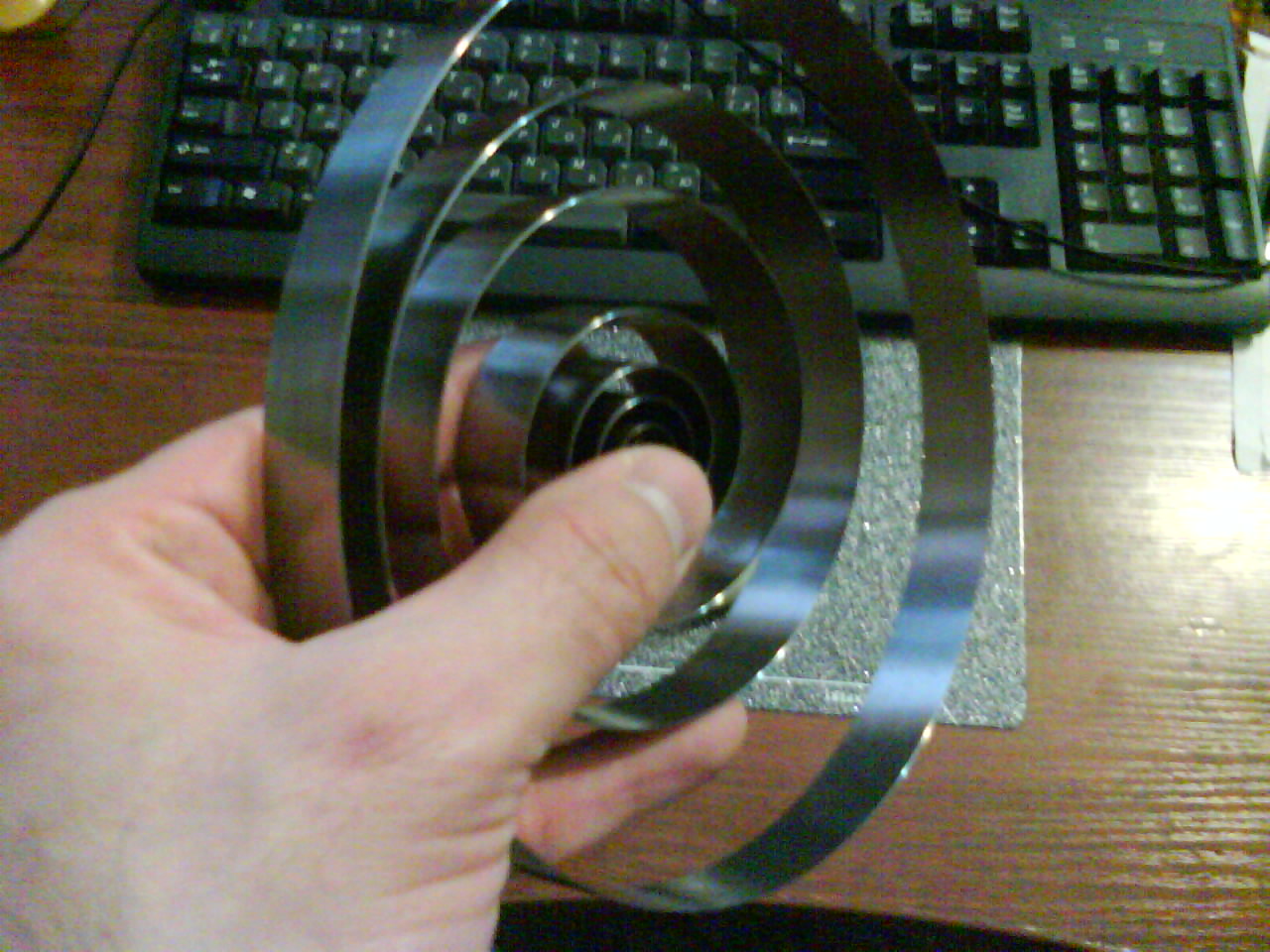

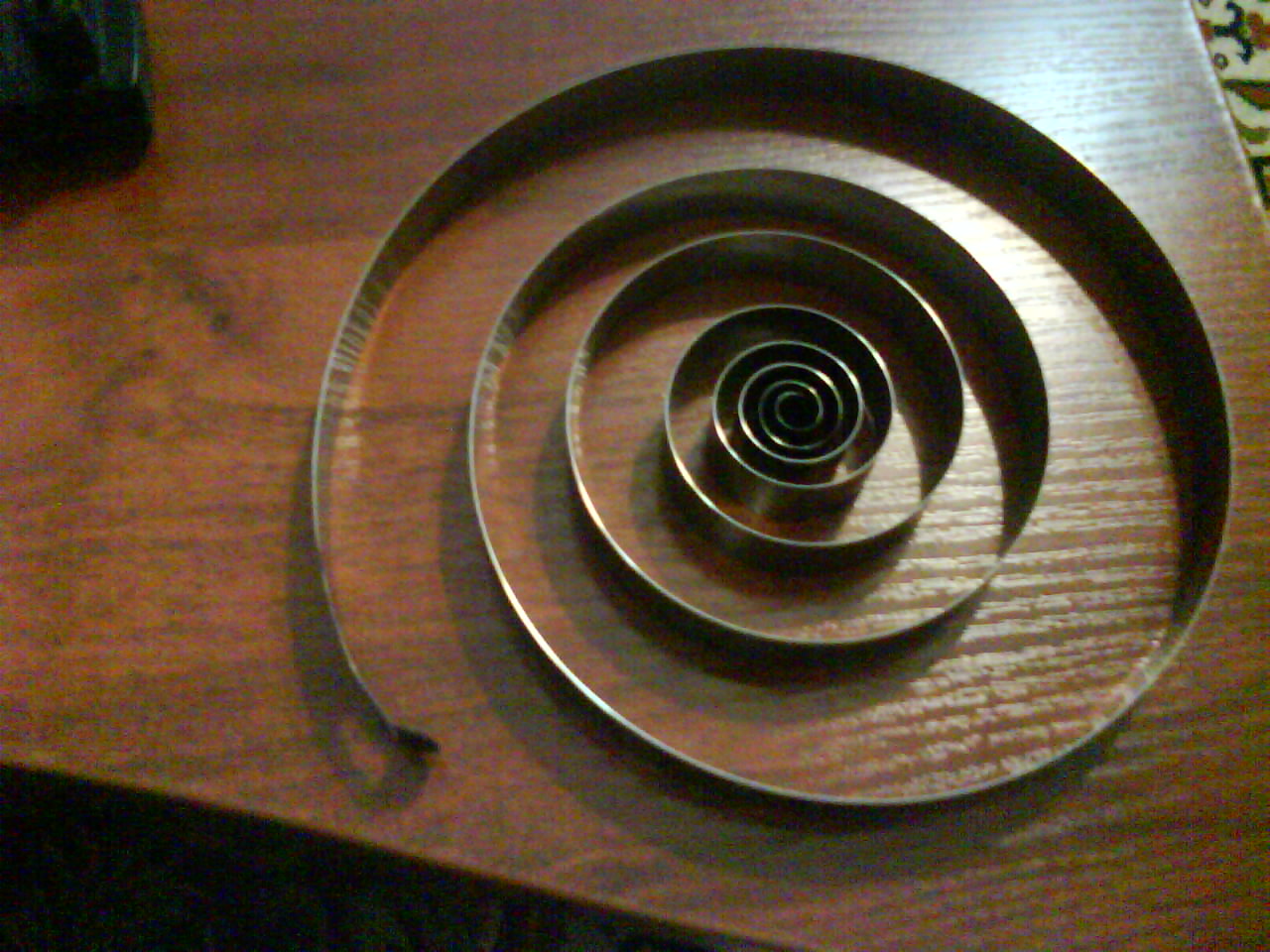

Пришла пружина!
Всем спасибо.
Она белая в отличии от старой. Старая была черная. Не знаю хорошо это или нет.
Как ее укоротить? Если вопрос уже обсуждался на форуме, дайте ссылку пожалуйста. По тренируюсь на старой пружине вначале.
Насколько я понимаю пружину нужно обрезать сначала, а потом пару см нагреть с конца. Потом проделать отверстие. Чем лучше отрезать? Долго ли греть? Просверлить обычным сверлом и проточить надфилем отверстие для зацепа?

[Ershov Alexandr]

Сообщение от wf112018

Вложение 2517573

Вложение 2517574
Пришла пружина!
Всем спасибо.
Она белая в отличии от старой. Старая была черная. Не знаю хорошо это или нет.
Как ее укоротить? Если вопрос уже обсуждался на форуме, дайте ссылку пожалуйста. По тренируюсь на старой пружине вначале.
Насколько я понимаю пружину нужно обрезать сначала, а потом пару см нагреть с конца. Потом проделать отверстие. Чем лучше отрезать? Долго ли греть? Просверлить обычным сверлом и проточить надфилем отверстие для зацепа?

А надо ли обрезать? Возможно старая была уже укорочена. Почитайте "Устройство и технология сборки часов" Попова, Гольдберг. Там есть о том сколько места может занимать пружина в барабане. Возможно и обрезать не придётся, к тому же чем длиннее пружина тем больше автономность.

[wf112018]

Сообщение от Ershov Alexandr

А надо ли обрезать? Возможно старая была уже укорочена. Почитайте "Устройство и технология сборки часов" Попова, Гольдберг. Там есть о том сколько места может занимать пружина в барабане. Возможно и обрезать не придётся, к тому же чем длиннее пружина тем больше автономность.

Я вставлял старую пружину в барабан. Скручивается она не слабо, чтобы уместиться в барабан. Не треснет ли барабан от более длинной пружины? Чем больше витков, тем сильнее давление на разрыв как я понимаю.

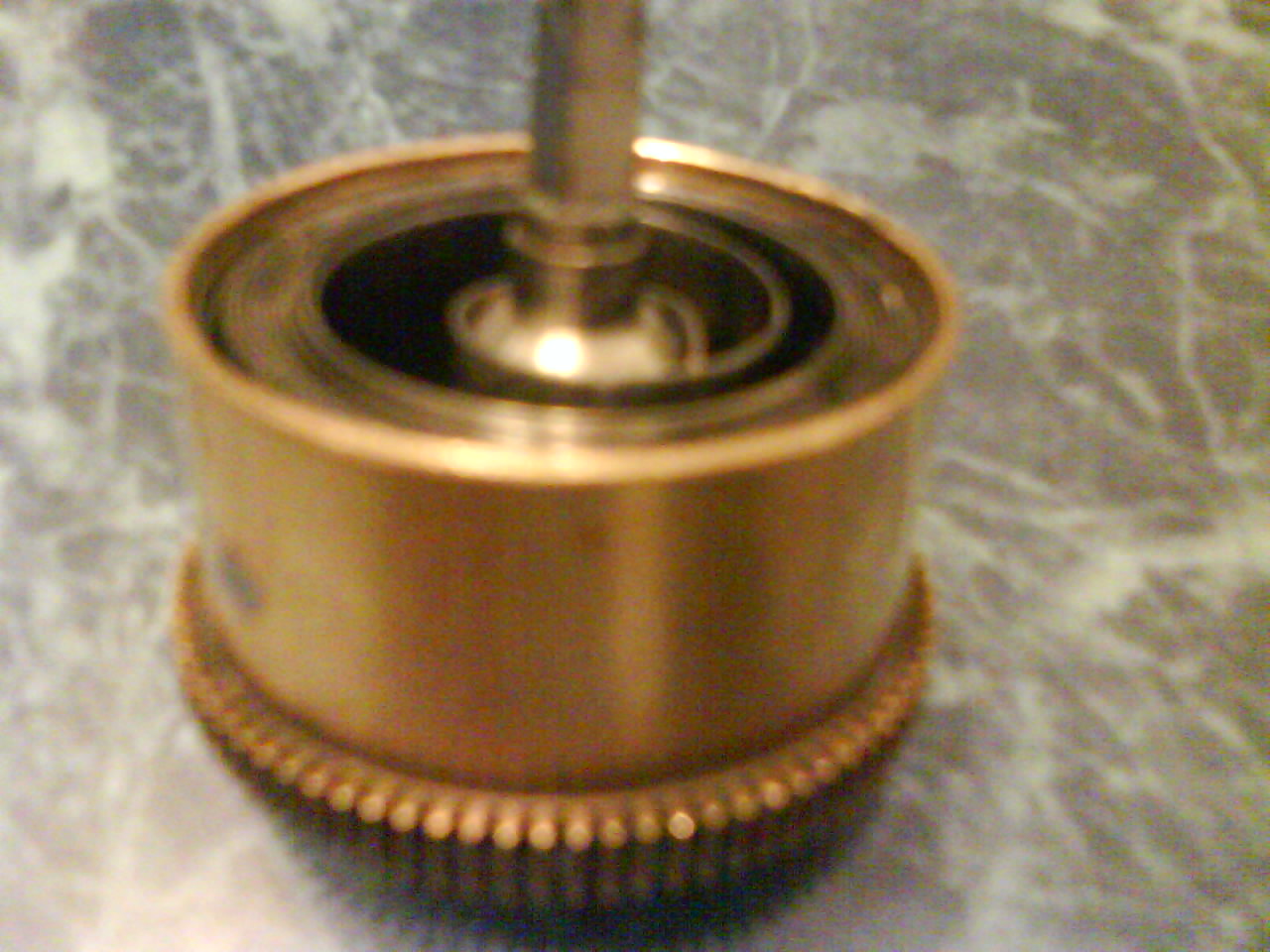

Вот ссылка на фото из моего сообщения, где видно сколько она места занимает.
http://forum.watch.ru/attachment.php...1&d=1546551223

[Ershov Alexandr]

Сообщение от wf112018

Я вставлял старую пружину в барабан. Скручивается она не слабо, чтобы уместиться в барабан. Не треснет ли барабан от более длинной пружины? Чем больше витков, тем сильнее давление на разрыв как я понимаю.
Вот ссылка на фото из моего сообщения, где видно сколько она места занимает.
http://forum.watch.ru/attachment.php...1&d=1546551223

Я бы длину оставил как есть. К сожалению сейчас не имею возможности теорией подкрепить свою уверенность. Пусть коллеги поправят меня, если я не прав.
Барабан точно не треснет, для этого есть другие причины.
