Советы от часового мастера Душана Грујић

Slepoy · #41 24.11.2011, 13:28

Цитата:

Сообщение от Wlad

Вот приспособа для обточки пластиковых стёкол. Используется вместе с часовым токарным станком.

Есть подозрение, если обеспечить защиту от воды всех вращающихся и металлических частей станка, можно обрабатывать не только плекс.

анкер58 · #42 25.11.2011, 20:55

Цитата:

Сообщение от Wlad

Вот приспособа для обточки пластиковых стёкол. Используется вместе с часовым токарным станком.

Очень интересная оснастка для токарного!!!Если можно укажите тип подшипников и габариты хвостовика!

Wlad · #43 25.11.2011, 23:45

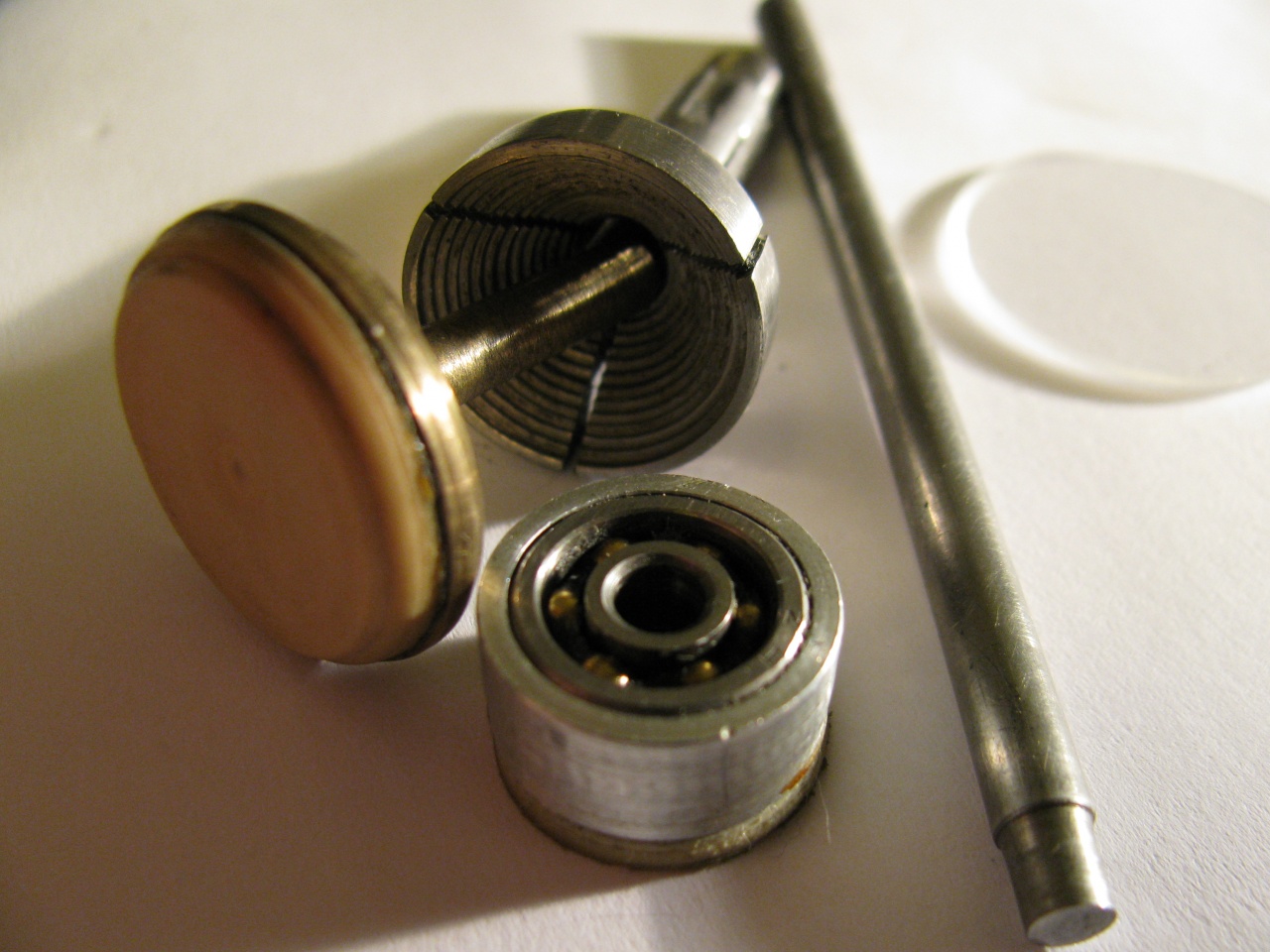

Добрый вечер. Нагрузка на изделие небольшая, по этому на грибок напрессованы два однорядных радиально-упорных шарикоподшипника. Размеры хвостовика такие же, как и у цанг от этого станка.

Андрей Крукович · #44 26.11.2011, 08:26

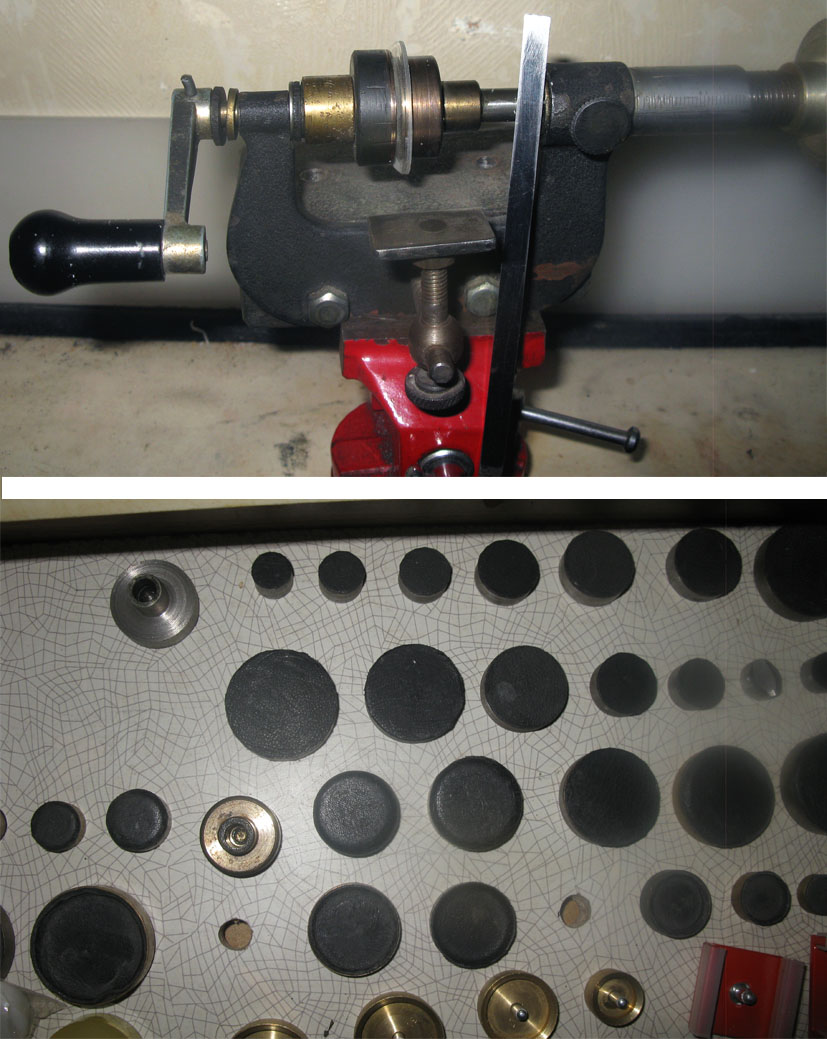

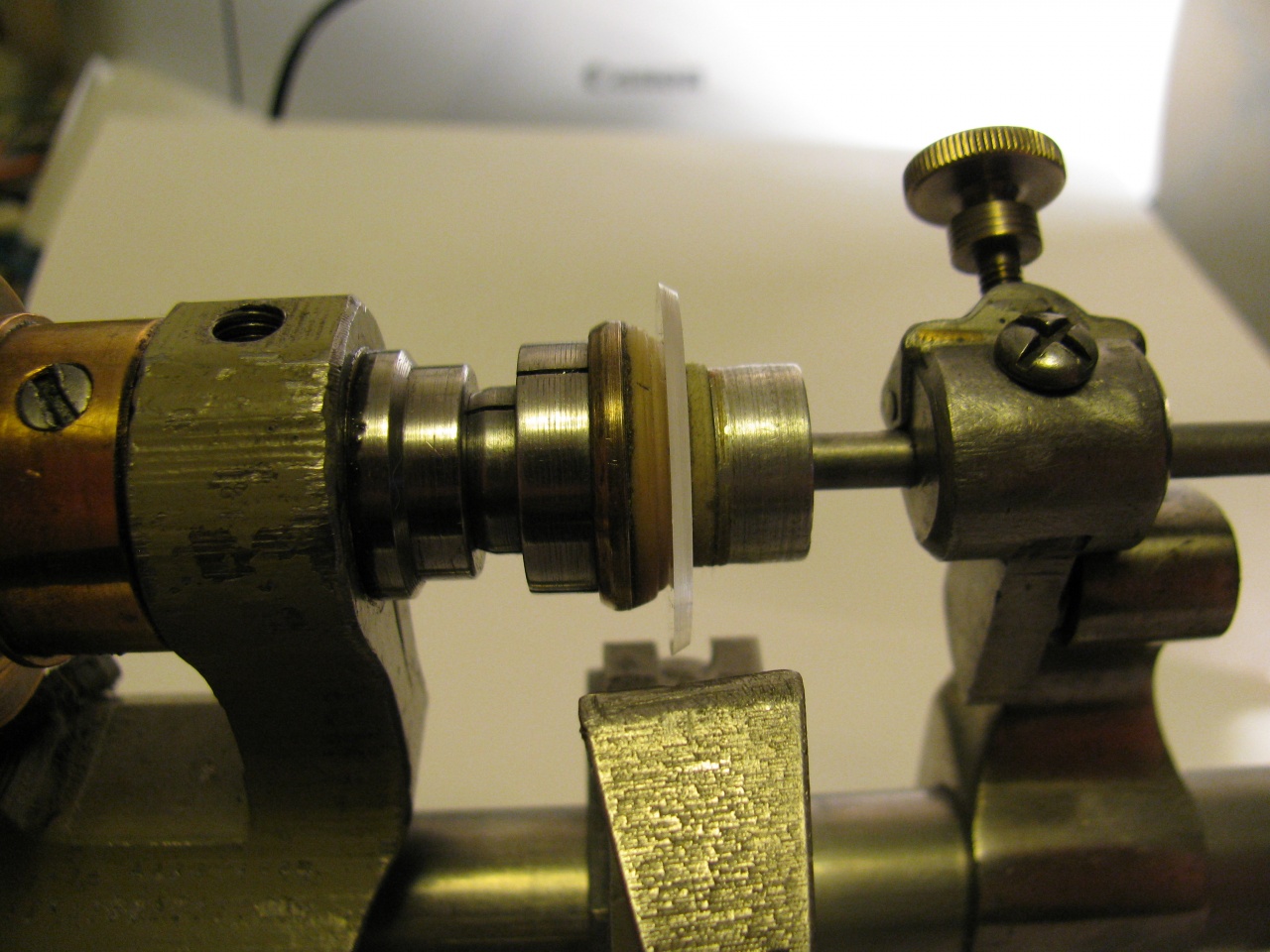

Вот таким простым приспособлением, я переточил не одну тысячу пластиковых стекол. Сейчас с пластиком редко работаю, когда надо зажимаю приспособление в тисках.

Slepoy · #45 26.11.2011, 21:31

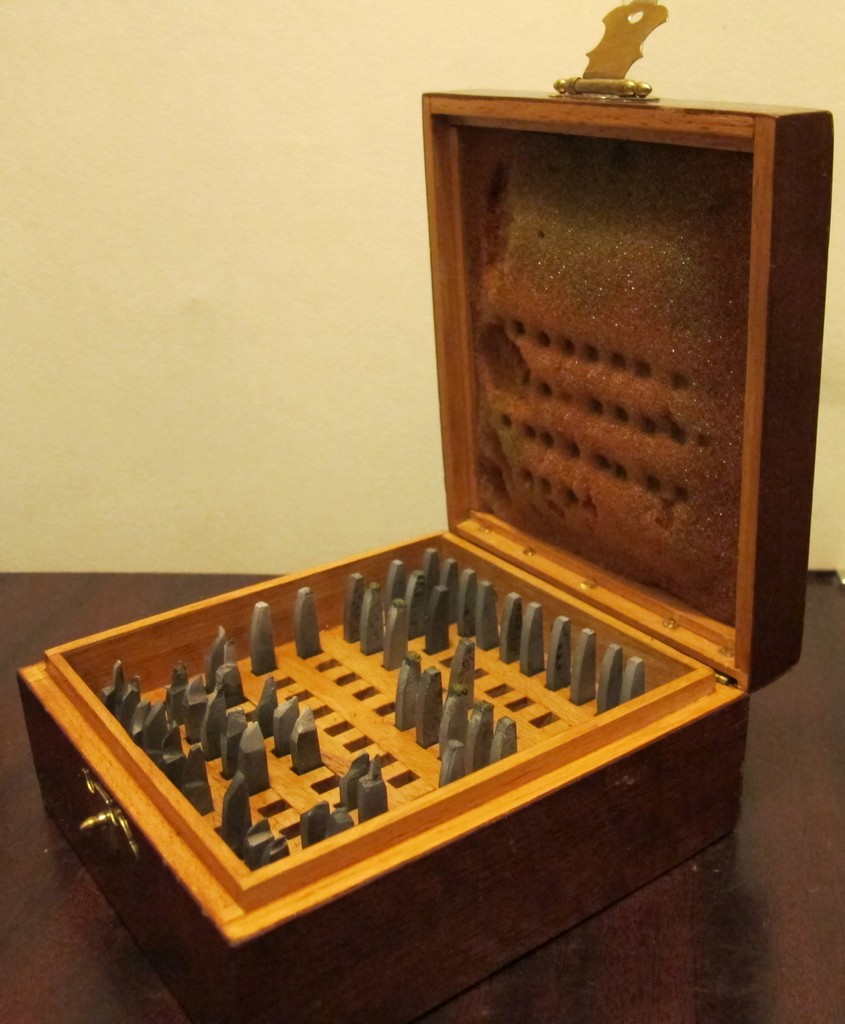

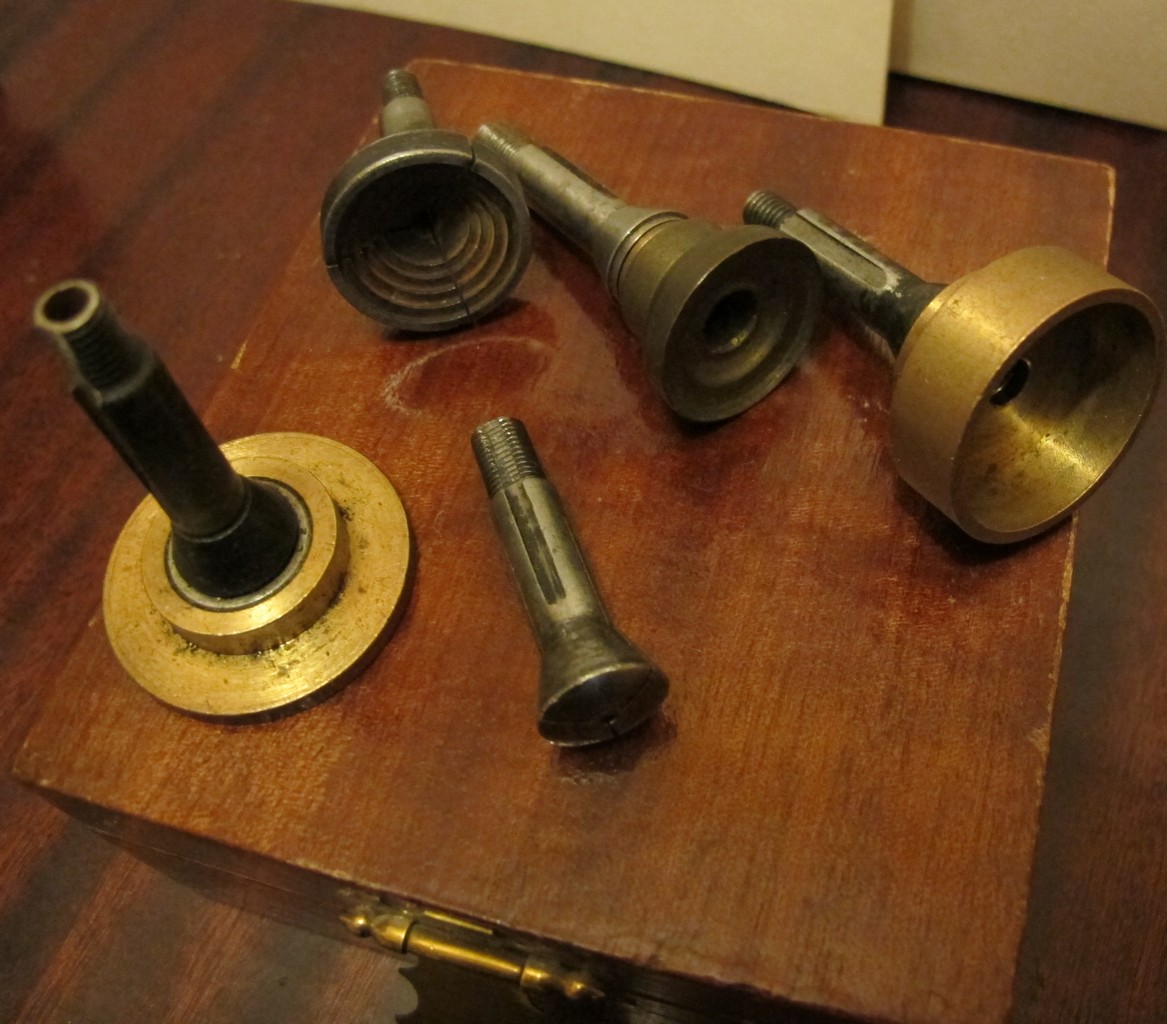

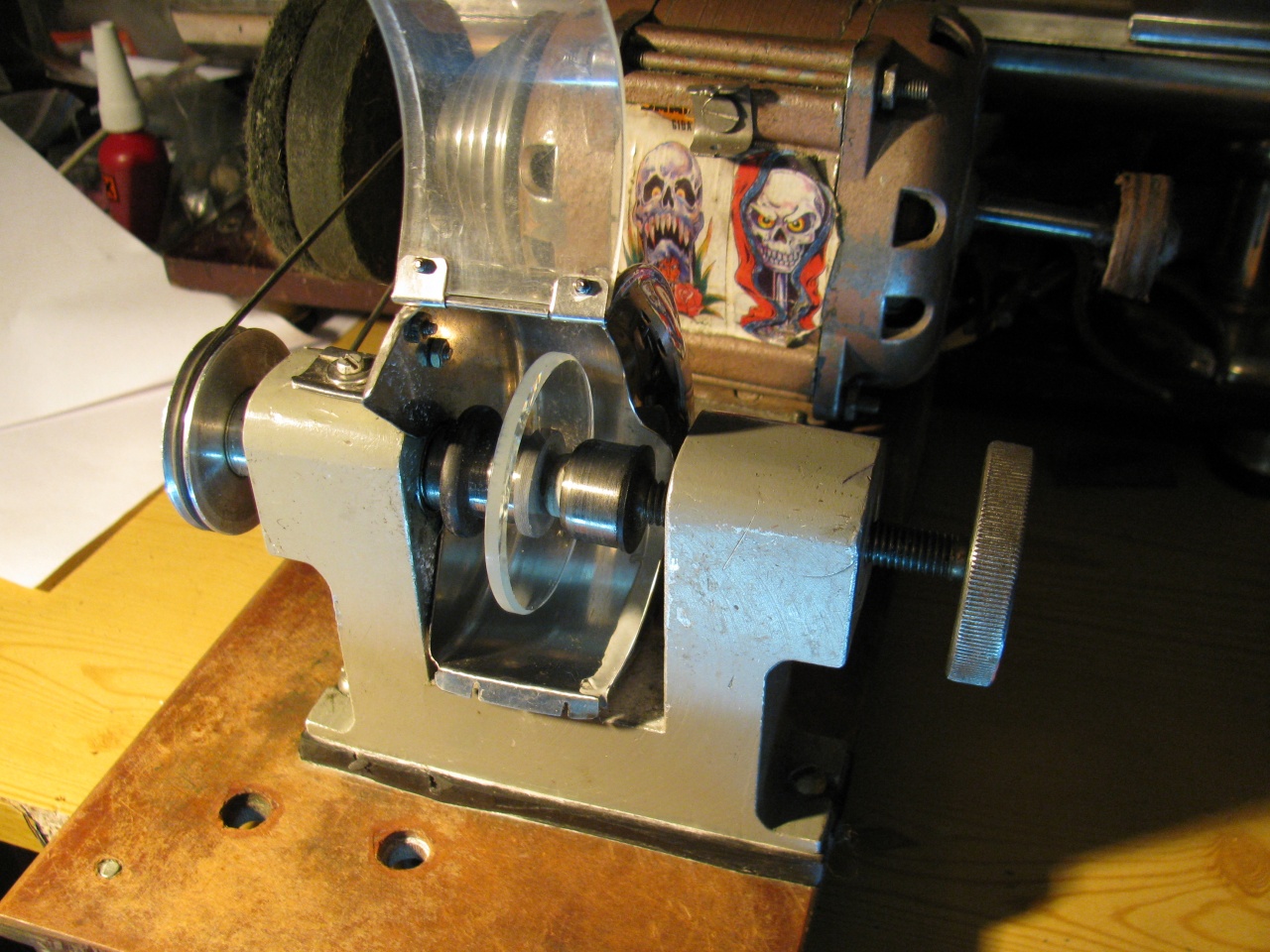

На первых снимках: конструкция моего учителя. Не пользуюсь, храню как память...
Далее, заводской (эпохи СССР) для пластика, доработан под другие стекляшки

, система циркуляции воды не показана.

Graf · #46 11.02.2012, 10:15

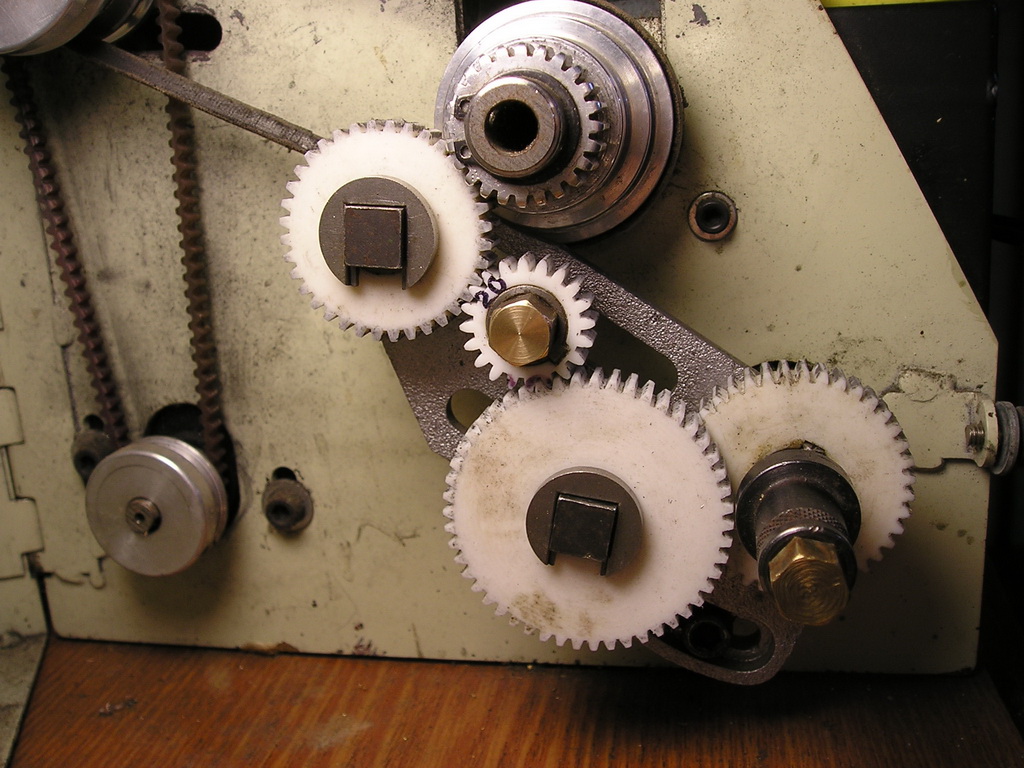

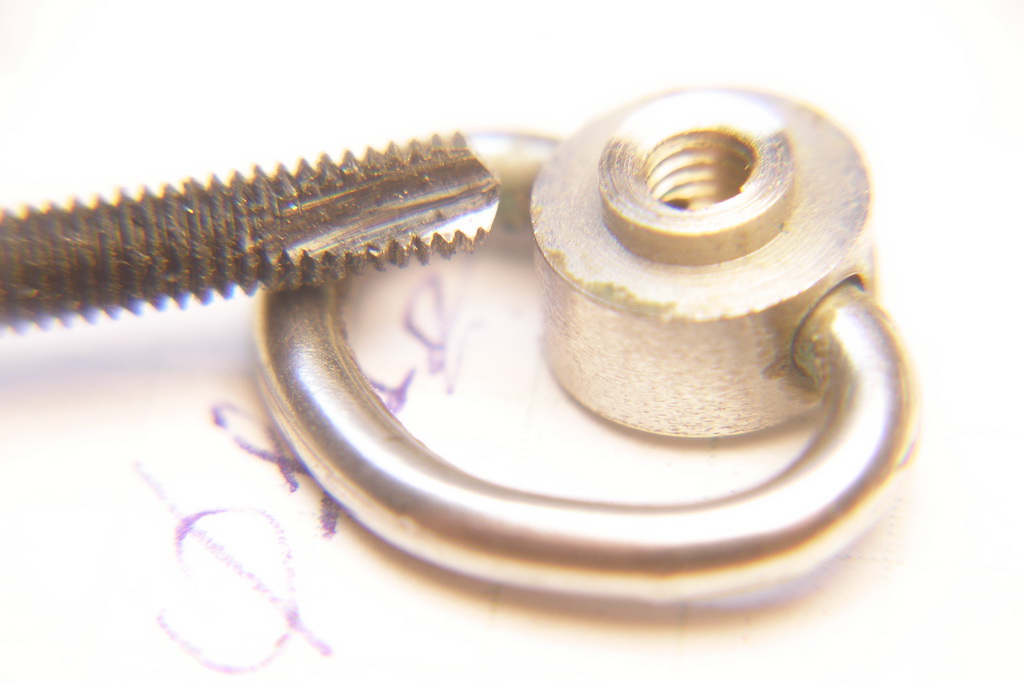

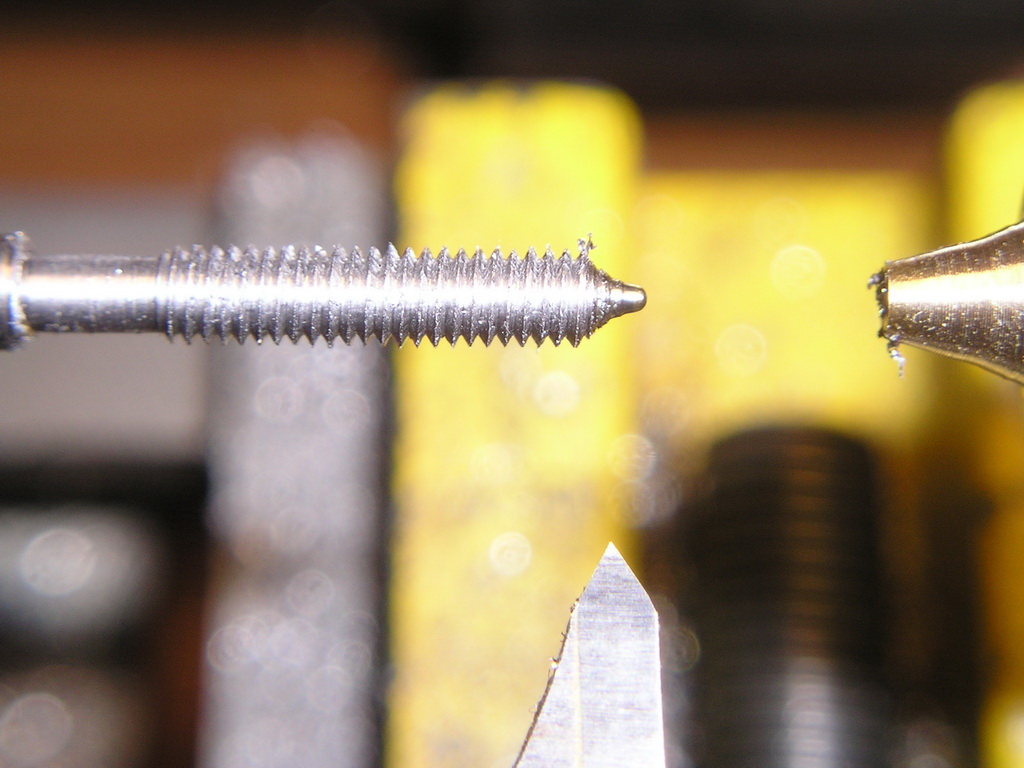

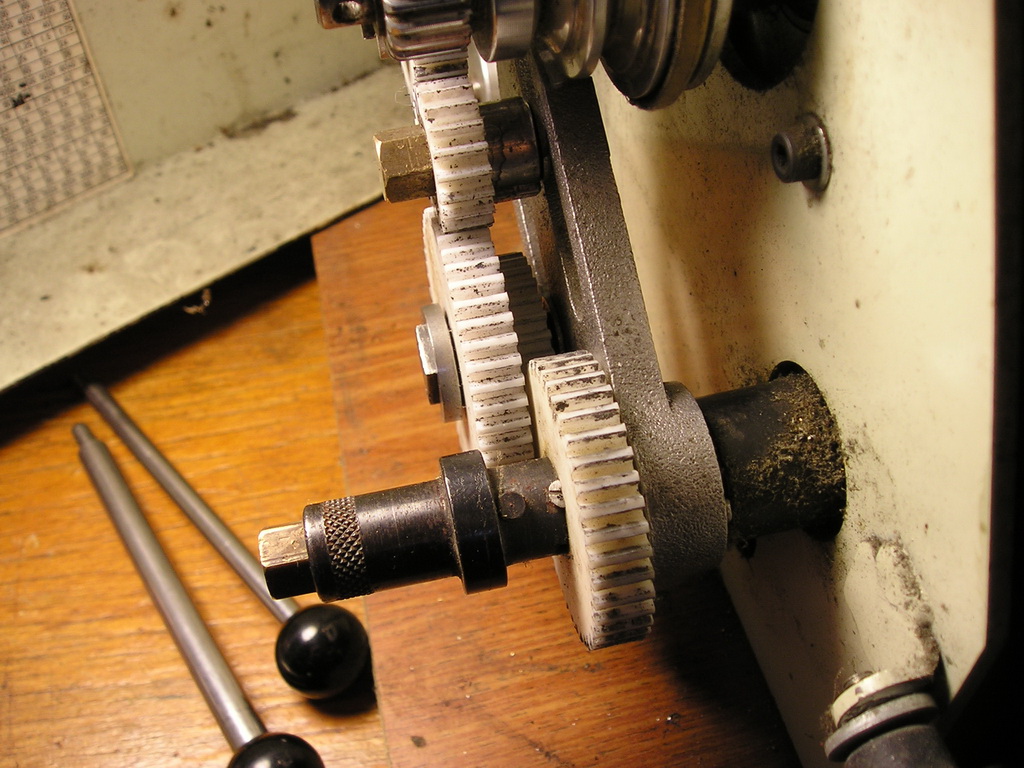

Вот так я делаю метчики различного шага и деаметра, в данном случае с левой резьбой. Чтобы изменить направление резьбы достаточно убрать или добавить паразитную шестерню в гитару, тем самым изменить направление вращения винта авт. подачи:
http://youtu.be/z6_BxxgJ2Og

Душан Грујић · #47 18.02.2012, 02:24

Добрый вечер, всем!

Вот, я был не ленивым и изготовил приспособление для держать циферблат для пайки ножки. Изготовил из латуни, основа из 2 мм толщины пластины, колонка из 10 мм диаметра стержней а рука из две части 4 и 8 мм диаметра.

Сочинил так чтобы мог использовать для всех типов и размеры циферблатов.

С уважением

Душан

Slepoy · #48 18.02.2012, 04:00

Уважаемый Душан Владимирович!
Какой способ пайки будете использовать с данной конструкцией?

Душан Грујић · #49 18.02.2012, 04:46

Цитата:

Сообщение от Slepoy

Какой способ пайки будете использовать с данной конструкцией?

Добры вечер!

Для пайки ножки еще нужен трансформатор мощности около 40 до 60 Вт, напряжения 12 В, ток 3-5 А и углеродной стержень.

Когда угольный стержень затрагивает медной проволок, то производит искрение (похоже к углерод-дуговой сварке) этим способом поднимаем температуру медной проволоке и припой плавится. Циферблат не будет поврежден вообще.

Всё показано на ссылке в моем сообщению нажмите здесь.

С уважением

Душан

ratahin · #50 19.02.2012, 23:27

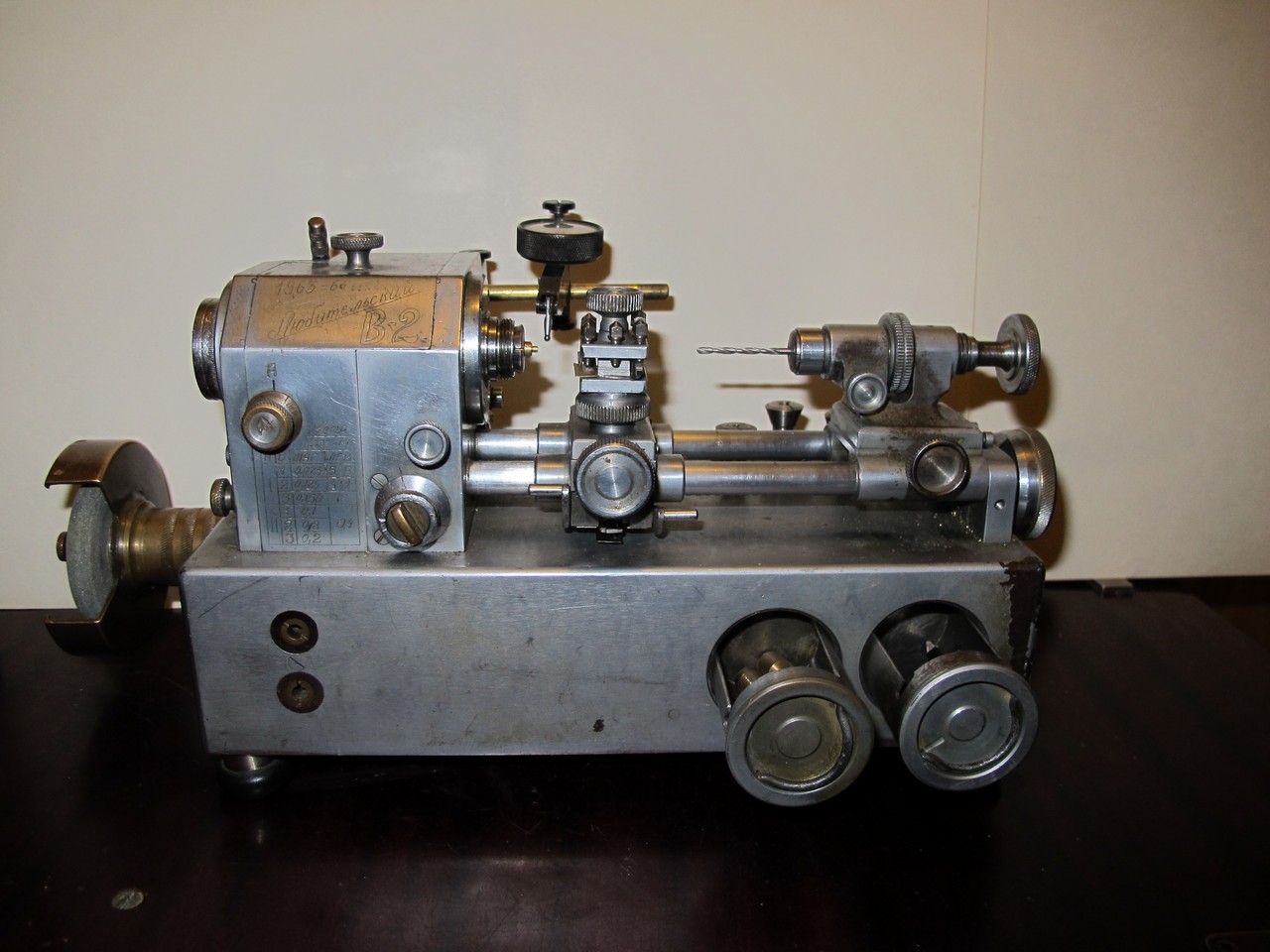

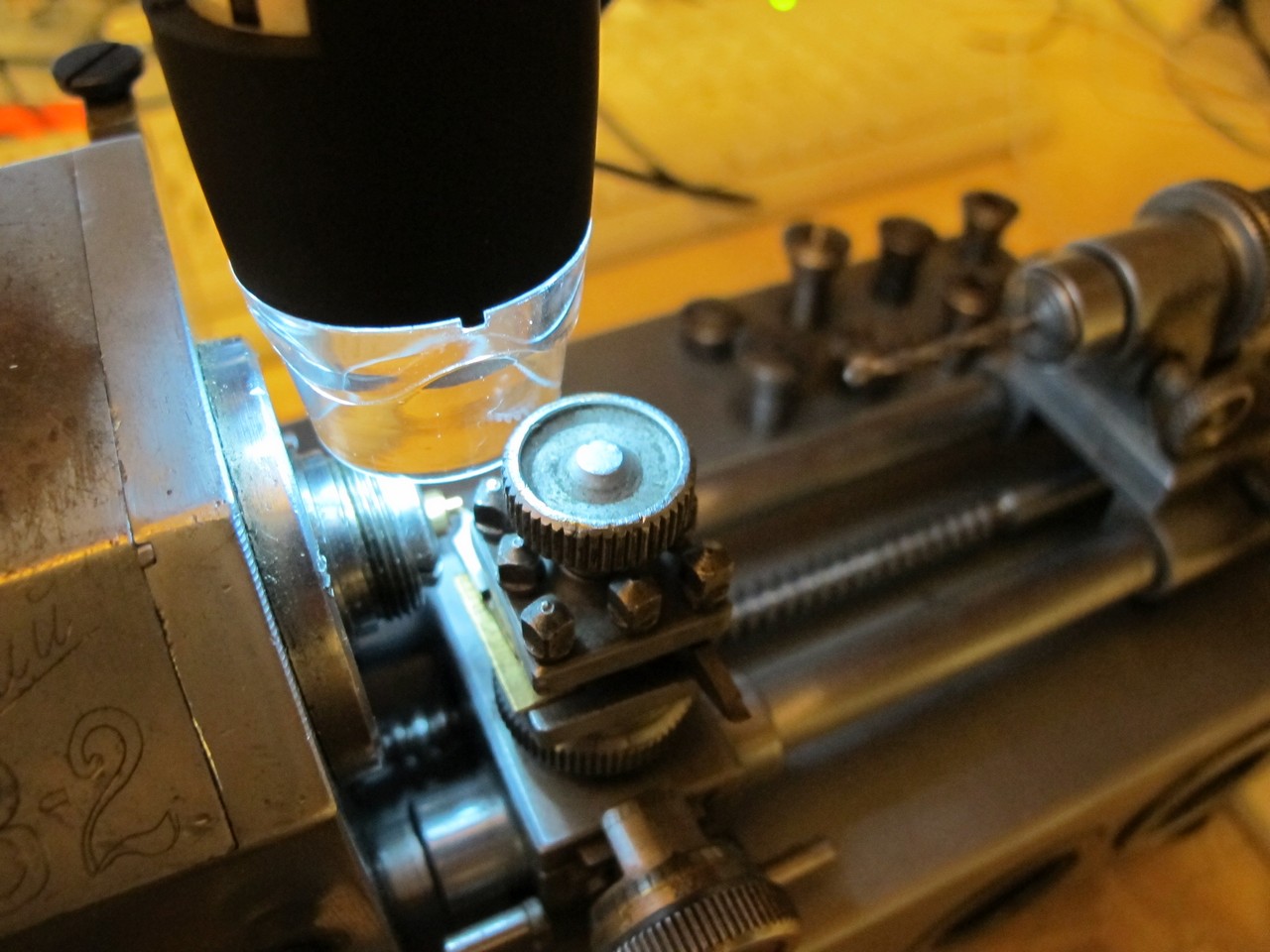

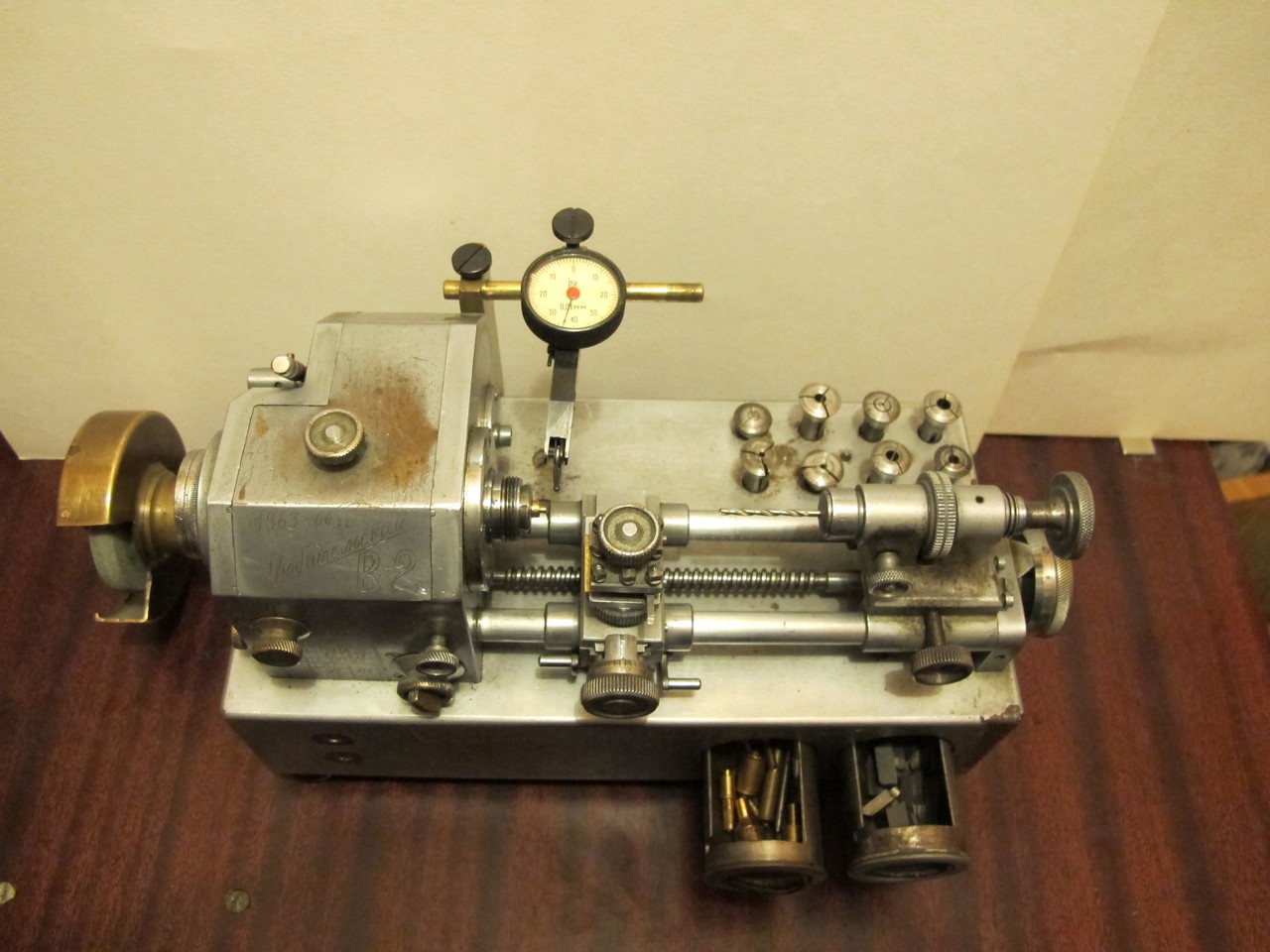

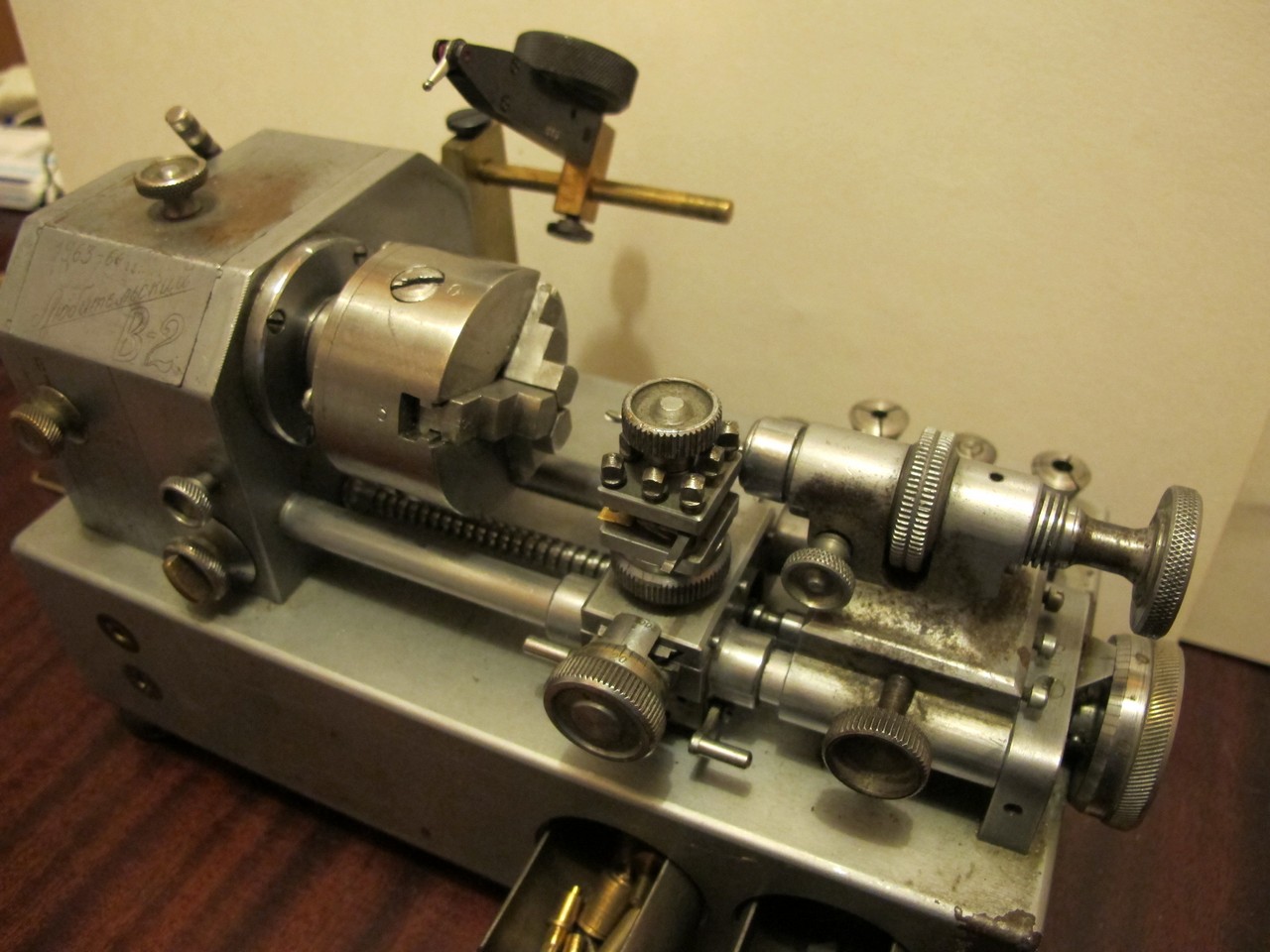

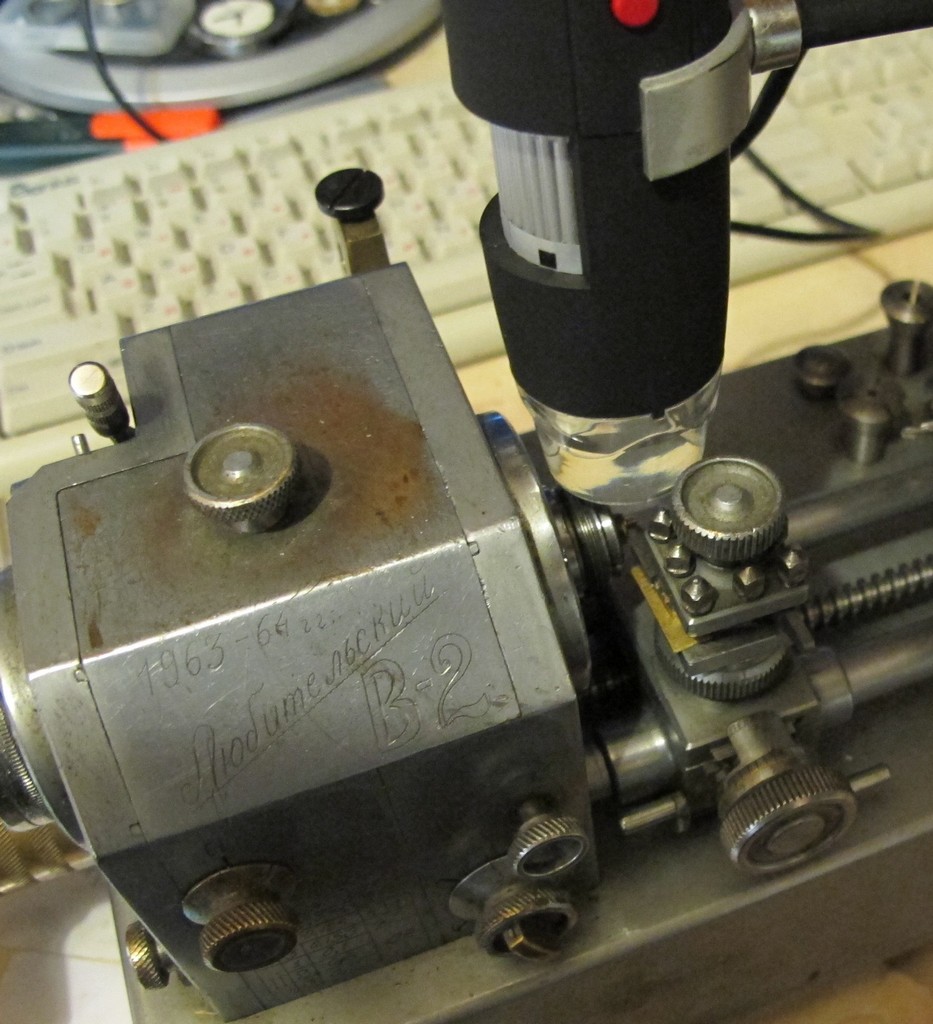

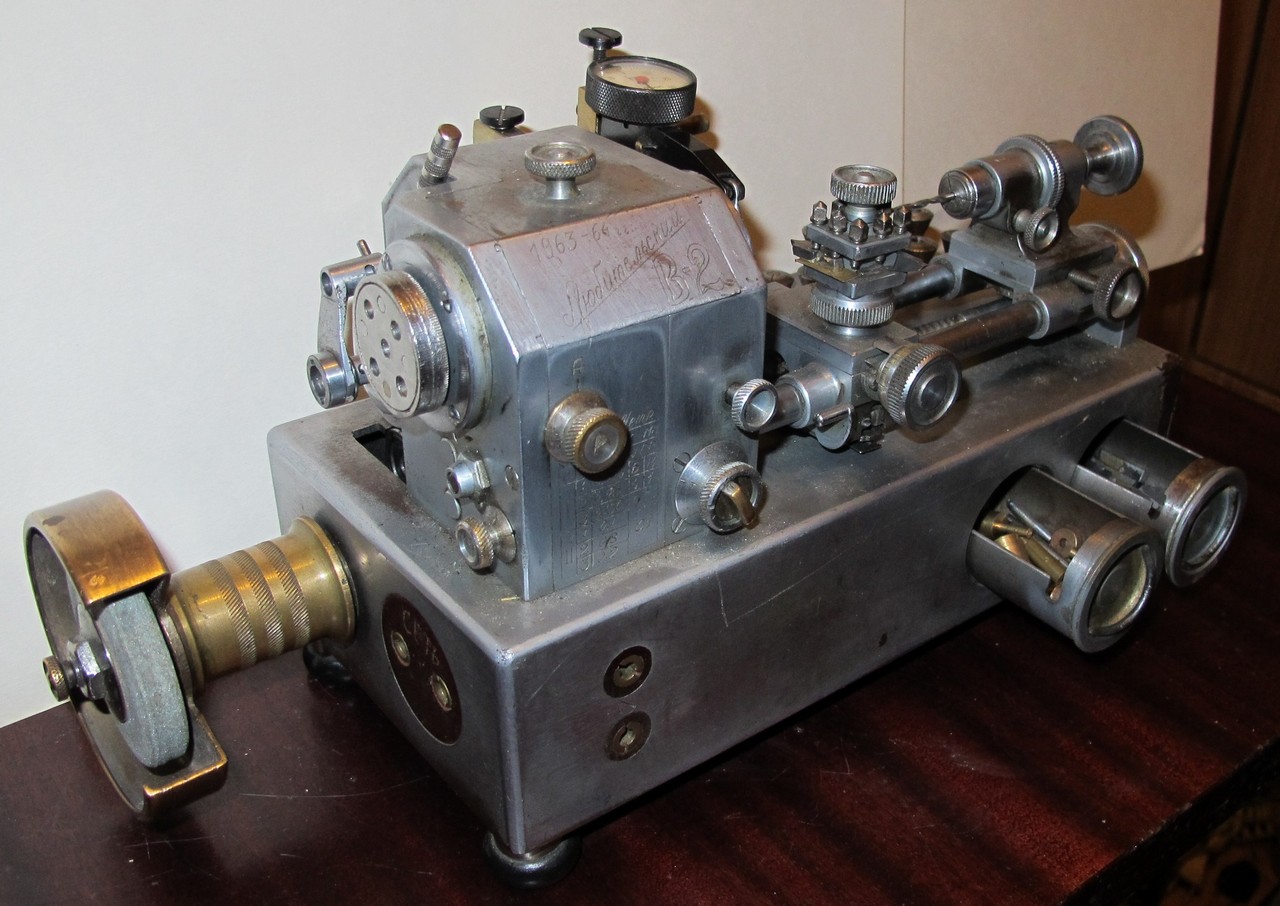

Вот такой токарно-винторезный. Внутри двигатель от швейной машинки+педаль. Резцы-твердосплавные напайки.На трёх фото тот самый китайский микроскоп о котором говорил Душан.Прош прощения,если пишу не в ту тему.
