#31
31.01.2012, 20:24
|
||||
|
||||
|
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
|
||||
|
|
#32
31.01.2012, 22:06
|
|||
|
|||
|
Цитата:
Но мысль,резонная, По поводу советских батареек,точно было подмечено, они при вытекании оставляли не большие следы коррозии (только сегодня извлёк из очередной Электроники-204 СЦ-21 1983г вып). А вот батареи переходного периода-верная смерть часам  !!!
|
|||
|
|
| Этот пользователь сказал Спасибо! harris1969 за это сообщение: | ||
IGOR CUSTOMIZER (11.11.2020) | ||
|
#33
31.01.2012, 22:42
|
||||
|
||||
|
А какую шикарную шпаргалку я сделал из таких часов, как у ТС слева, будучи студентом в 80-х!
Две оси и перематывающийся шпаргалочный рулончик бумаги, сбоку крутилка, приводимая в движение концом ручки (перемотка пальцами заметна преподу). НИКТО (даже товарищи-студенты) не мог "рассекретить" такую конструкцию.
|
||||
|
|
| Этот пользователь сказал Спасибо! zavarow за это сообщение: | ||
babangida (27.08.2023) | ||
|
#34
31.01.2012, 22:59
|
||||
|
||||
|
Цитата:
 Другое дело, что до пайки самих лампочек, отверстии в корпусе слева и кнопки с пружинкой дело, видимо, доходило далеко не всегда.
|
||||
|
|
| Этот пользователь сказал Спасибо! WhiteLion за это сообщение: | ||
IGOR CUSTOMIZER (03.10.2020) | ||
|
#35
31.01.2012, 23:36
|
|||
|
|||
|
Цитата:
|
|||
|
|
|
#36
01.02.2012, 08:40
|
|||
|
|||
|
Цитата:
под запайку лампочки,и прорезь во вкладыше,под установку контакта, за исключением,древней платы 1976г вып.,там не предусмотрена установка лампочки и прорези ,достаточного размера,под контакт нет. Если интересно,чуть позднее выложу фото.
|
|||
|
|
|
#37
01.02.2012, 14:43
|
||||
|
||||
|
Цитата:
Цитата:

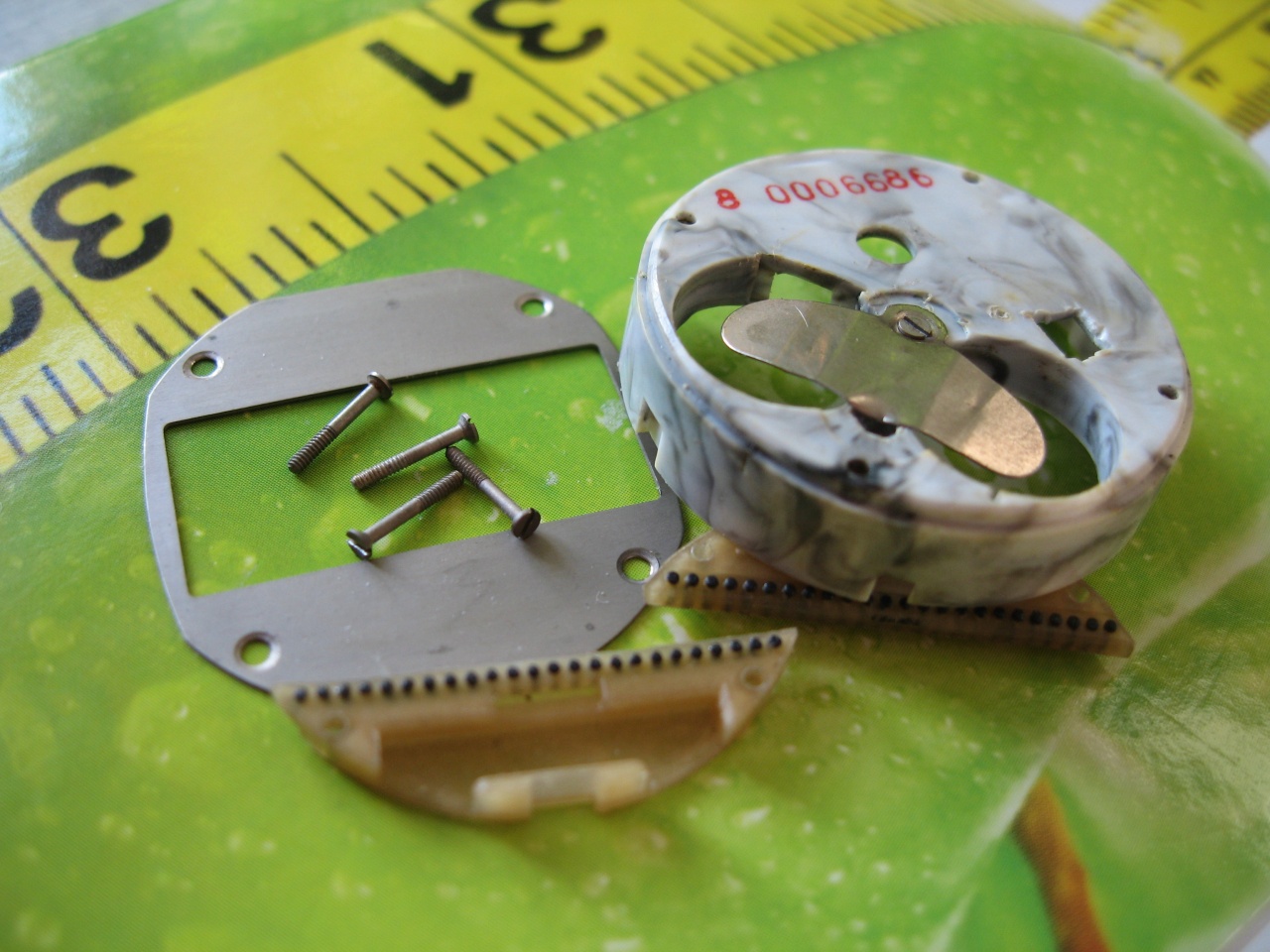

Мне представляется, что схема для реализации "заводской" подсветки выглядела примерно так (см. фото). В точке 1 платы припаивается контактная площадка, которая при сборке часов входит в специальное посадочное место 2 пластмассового каркаса. Таким образом обеспечивается снятие с левой батарейки - питания (он же + правой батарейки). Контакт же + левой батарейки прямёхонько идёт на корпус и, соответственно, на кнопку подсветки. Итак, вывод следующий. На подсветку "работает" левая батарейка. Её + (он же "корпус") подаётся на лампочку с помощью кнопки подсветки, а - подключен к лампочке постоянно.
|
||||
|
|
| Эти 3 пользователей сказали Спасибо! WhiteLion за это сообщение: | ||
|
#38
01.02.2012, 23:21
|
|||
|
|||
|

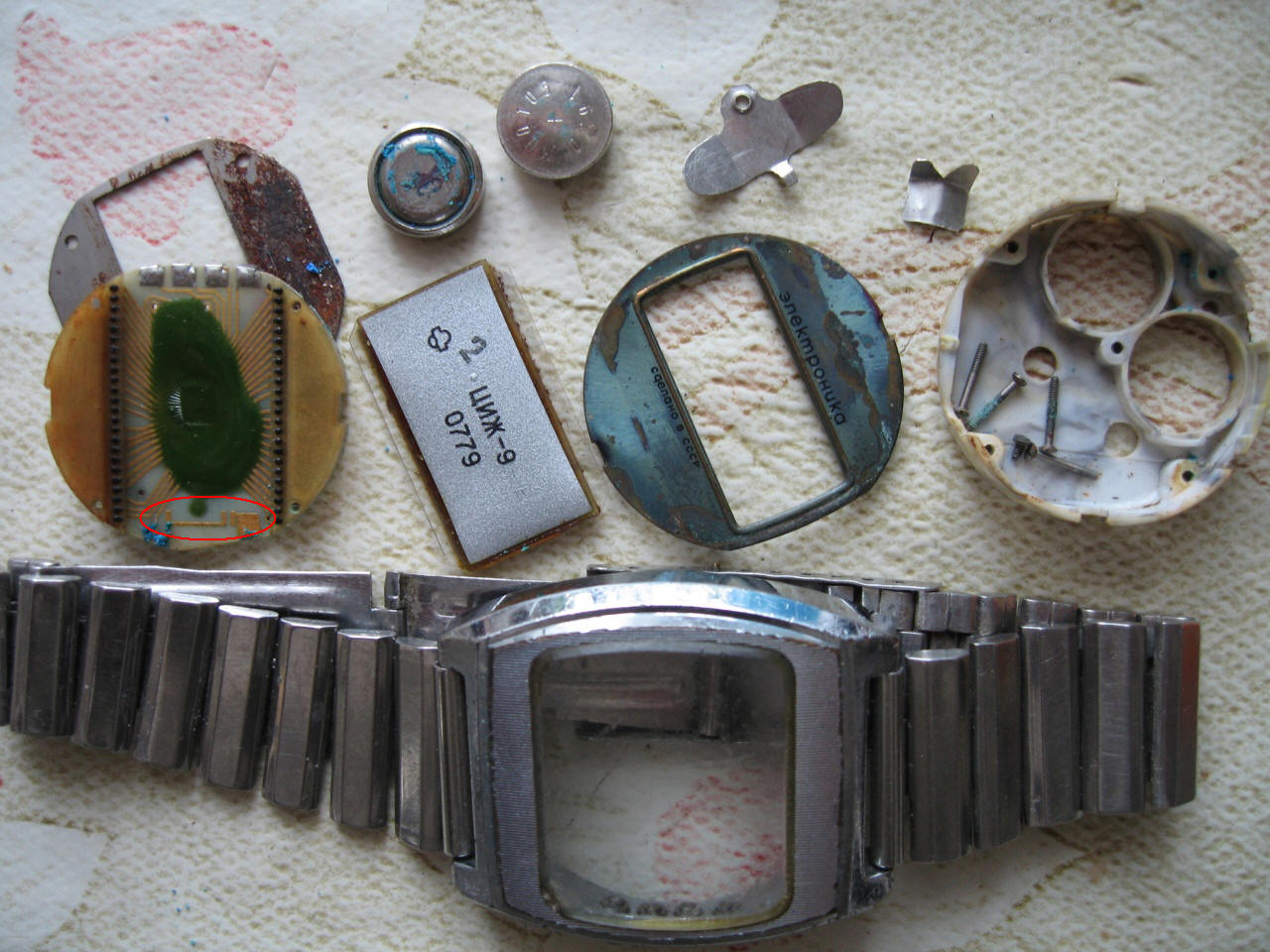

Насчёт платы,слегка приврал,на карце-09 77,
но плата весьма интересна,завтра постараюсь отснять и выложить фото. Появилась в коллекции ЭЛЕКТРОНИКА 204А,которая бьёт все рекорды-отстаёт на 26 минут за сутки  !
|
|||
|
|
|
#40
02.02.2012, 12:46
|
|||
|
|||
|
Была идейка,показать платы 202,в процессе
эволюции,ну да ладно,никогда не поздно это сделать. Запустить эту плату не получилось. Изначально,когда она ко мне попала,был отломан подстроечник, запаял,не помогло. Дисплей с этого модуля живой(прилагаю фото),правда, весьма задумчиво функционирует !
|
|||
|
|
| Эти 3 пользователей сказали Спасибо! harris1969 за это сообщение: | ||
|
|
|
Похожие темы
|
||||
| Тема | Автор | Раздел | Ответов | Последнее сообщение |
| Старые советские на оценку: Poljot de Luxe 23 Jewels, Луч, Свет | Ecimb | Что за часы? Сколько стоят эти часы? | 5 | 30.03.2018 22:48 |
| Старые советские часы ЗиМ | conles15 | Что за часы? Сколько стоят эти часы? | 13 | 10.02.2018 18:24 |
| Старые советские золотые женские часы Чайка на золотом браслете | is13 | Ремонт часов и обслуживание | 15 | 26.11.2008 20:28 |
|
|
А разделенный дисплей в хорошем состоянии, чтобы ничего не драть реально найти? И еще: Скажите, если я восстановлю подсветку, припаяв лампочку на полтора вольта, то не будет ли такой проблемы, что одна батарейка будет садиться быстрее другой, если часто пользоваться подсветкой?
