Советы от часового мастера Душана Грујић

dmvt1 · #31 26.02.2011, 21:31

Дмитрий,
огромное спасибо. Потихоньку собираю свой С-95 и прикупаю к нему инструмент. Пока всякую грубятину делаю на Proxxon PD-230. На удивление, бой шпинделя менее 0.05 мм, точнее нечем померять. Но люфты и рывки в продольной подаче никак не убрать, уж больно конструкция ублюдочная и качество изготовления ходовых винтов ниже среднего.

Wlad · #32 27.02.2011, 06:29

Побдитовые свёрла малого диаметра - отличный материал для изготовления ручных штихелей и резцов, но эти свёрла очень редко встречаются в свободной продаже, (их можно купить только в специализированном магазине) . И совсем недавно я нашел изделие из карбидного сплава , которое ни чем не уступает по своим характеристикам победитовым свёрлам ,но которое можно купить в магазине хозяйственных товаров . Это обыкновенные твёрдосплавные шарожки-боры , минимальный диаметр которых 3мм при длинне 38мм , и твёрдость HRC70.Которые после некоторой обработки алмазным инструментом приобретают нужную форму для работы с ними на T-подручнике.

Graf · #33 27.02.2011, 10:14

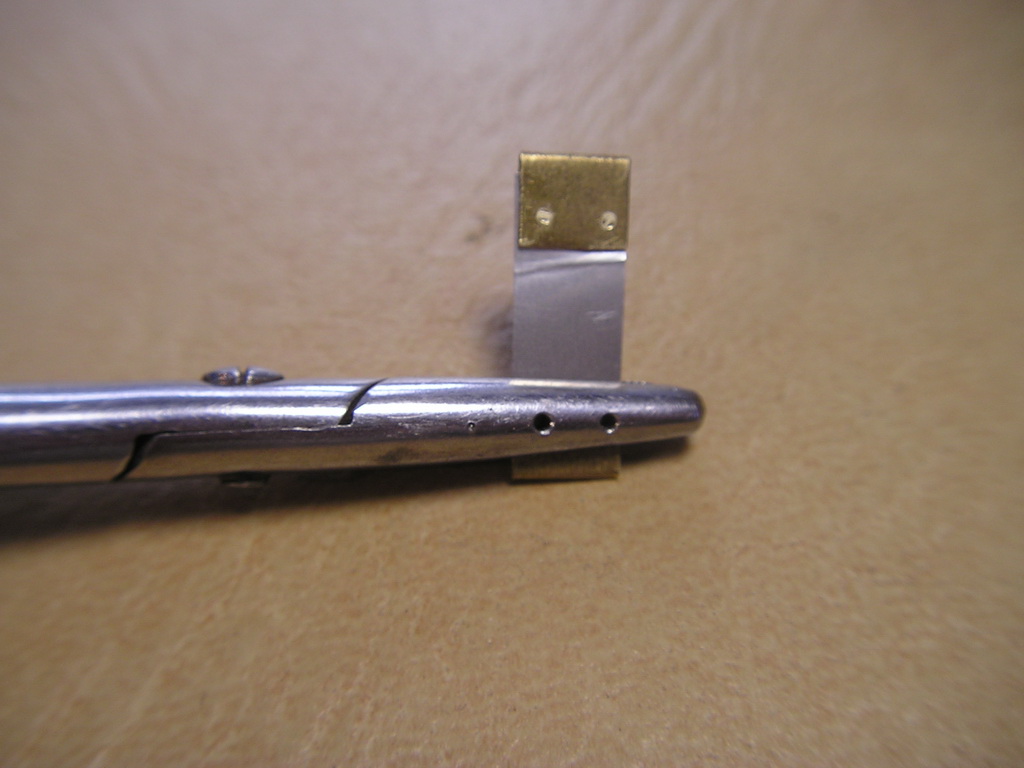

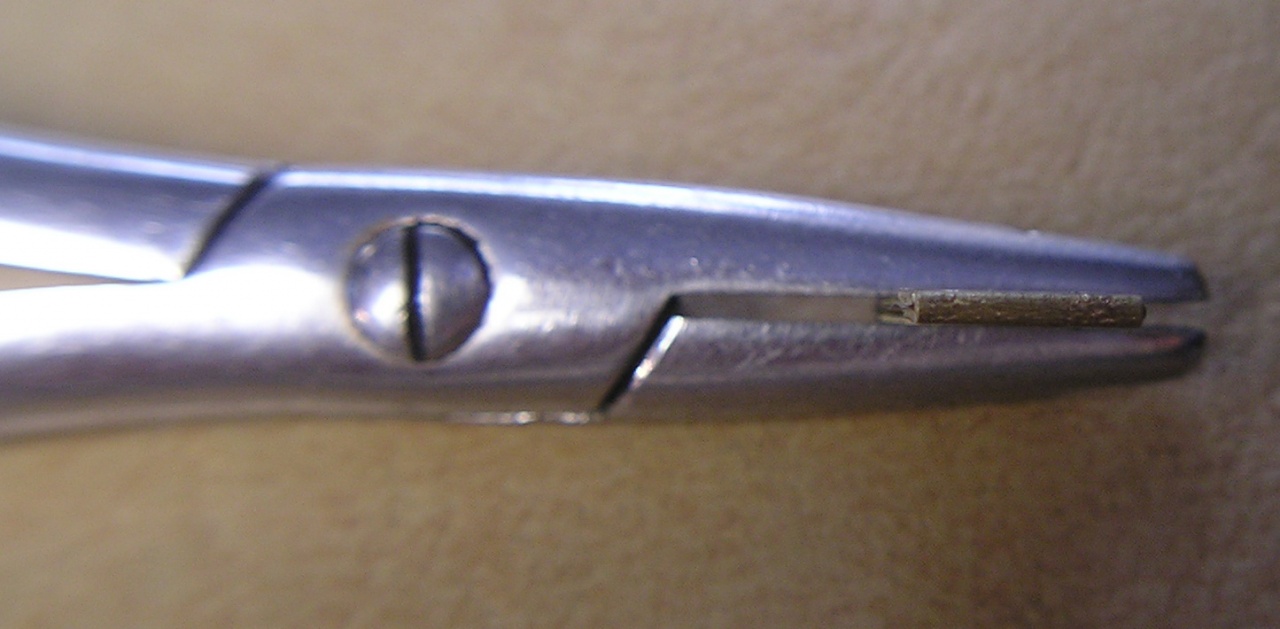

Во таким инструментом я делаю педольфедор, губки я чуть запилил чтобы сходились параллельно при нужной мне толщине и засверлил отверстия, чтобы сверлить вместе с фольгой. Потом плотно вставляю латуннуб проволочку в отверстия, спиливаю почти заподлицо, и сжимаю рейсмусовыми тисками. Молотком ничего не клепаю.

Graf · #34 30.04.2011, 21:34

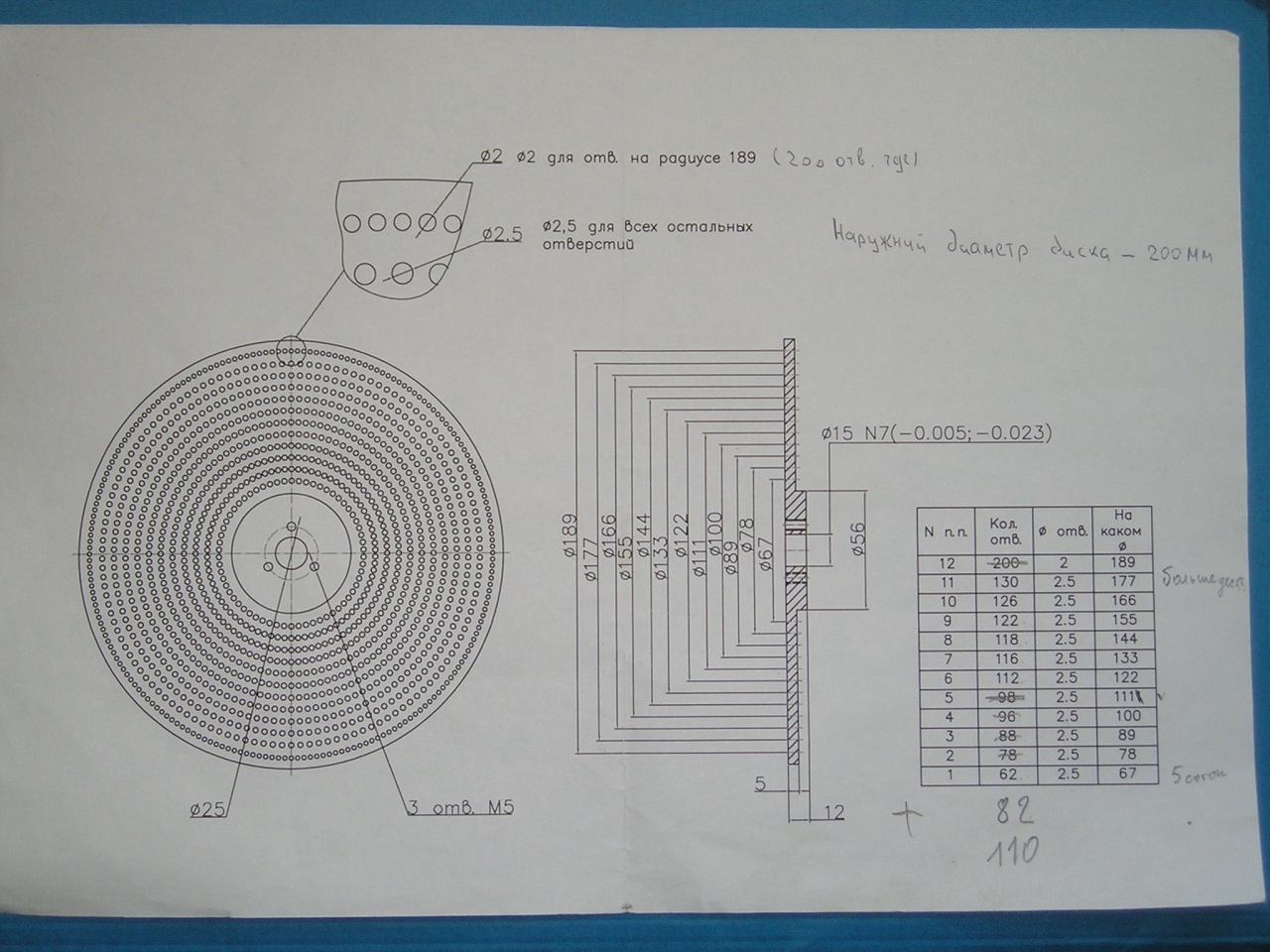

Это чертёж одного из моих делительных дисков который я заказывал для Т28, может кому интересно, случайно наткнулся.

Игорь Райков · #35 08.05.2011, 01:50

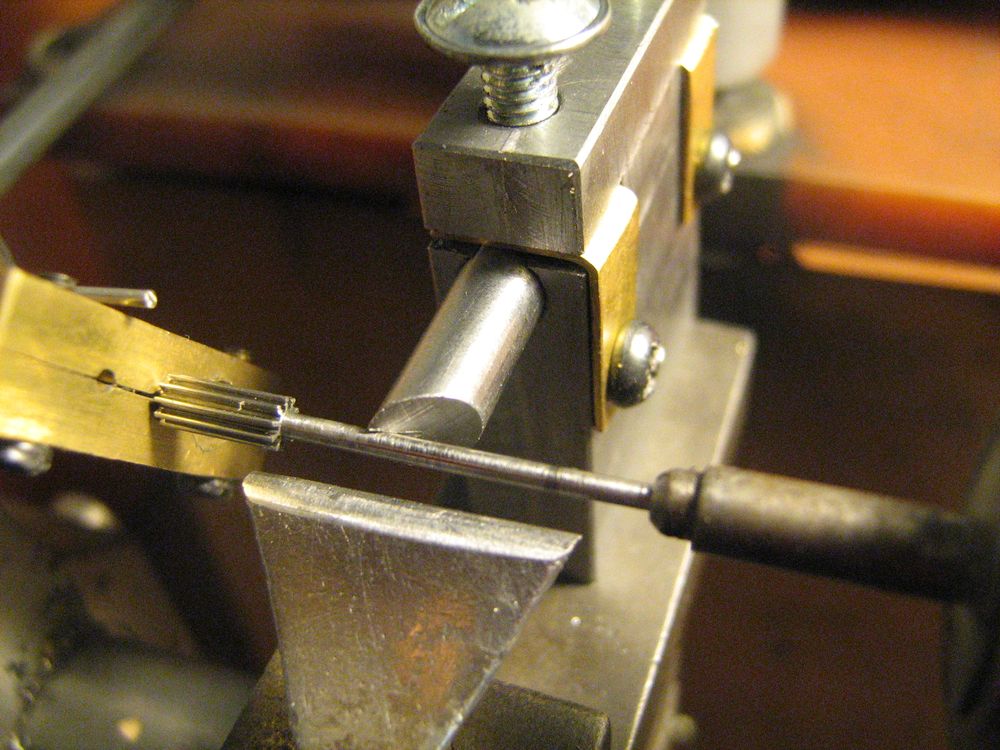

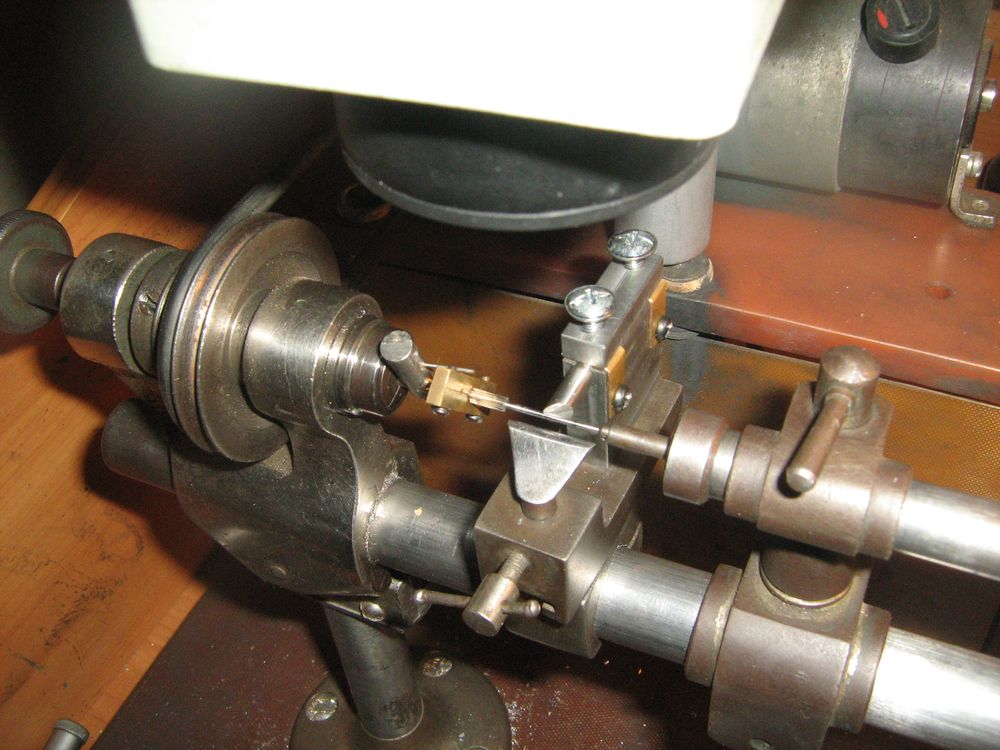

Люнет для часового токарного станка с подручником. Не критикуйте сильно, "слепил" из подручных материалов подручными средствами за пару часов. В работе себя показал великолепно.

Graf · #36 08.05.2011, 10:32

Цитата:

Сообщение от Игорь Райков

Люнет

Добрый день Игорь.
Это чтобы деталь не вибрировала в процессе обработки?
С уважением Graf.

Игорь Райков · #37 08.05.2011, 10:39

Да, люнет предназначен для предотвращения прогиба и поддержки длинномерных деталей при токарной обработке.

Душан Грујић · #38 23.05.2011, 04:49

Добры вечер, всем!

Вот, несколько примеров резце держателе которое изготовился для использовать резцов из победита заточенных из сломанных центровочных сверл, материал ВК6-М. Предназначил их для использование в моему среднему токарном станку австрийского производства, EMCO Unimat III. Держателей изготовил из мягкого стали квадратного сечения размере 9 мм, конечно для работе в суппорту.

Здесь пример резца для бурение, также для Unimat III, заточил из старого запаса быстрорежущего стали (HSSE) производства Сербии из времени СФР Югославии, но к сожалению такого качества уже нет. Резец квадратного сечения размере 6 мм с затылочным углами определенным для точение латуни.

С уважением

Душан

Graf · #39 25.05.2011, 08:37

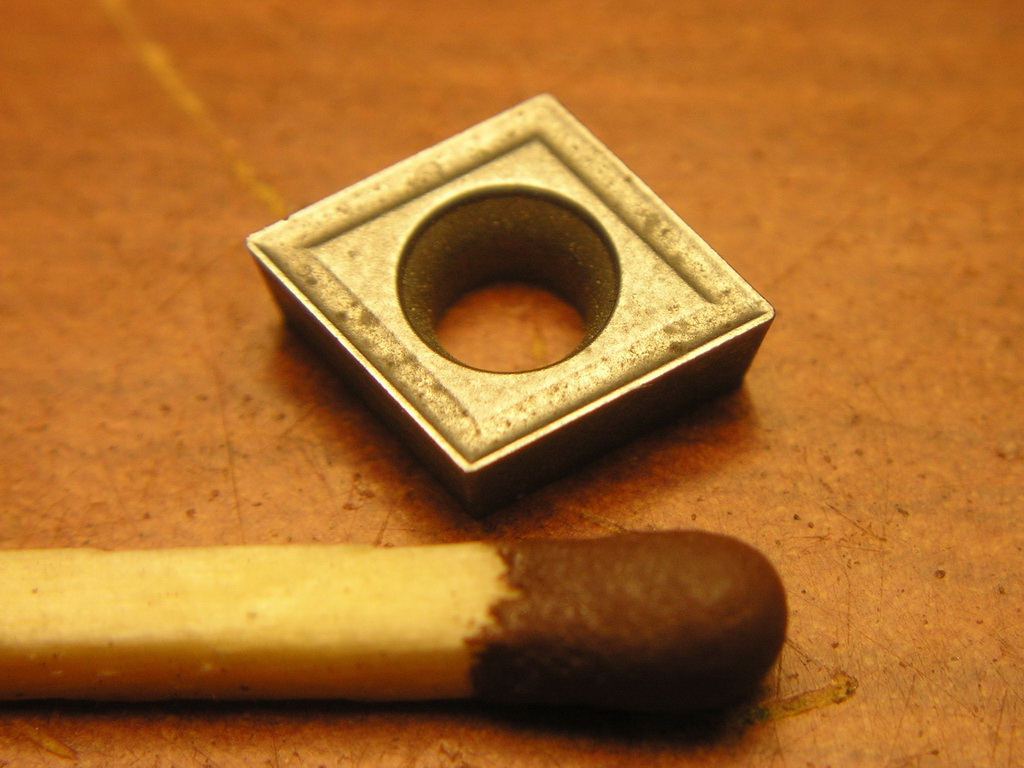

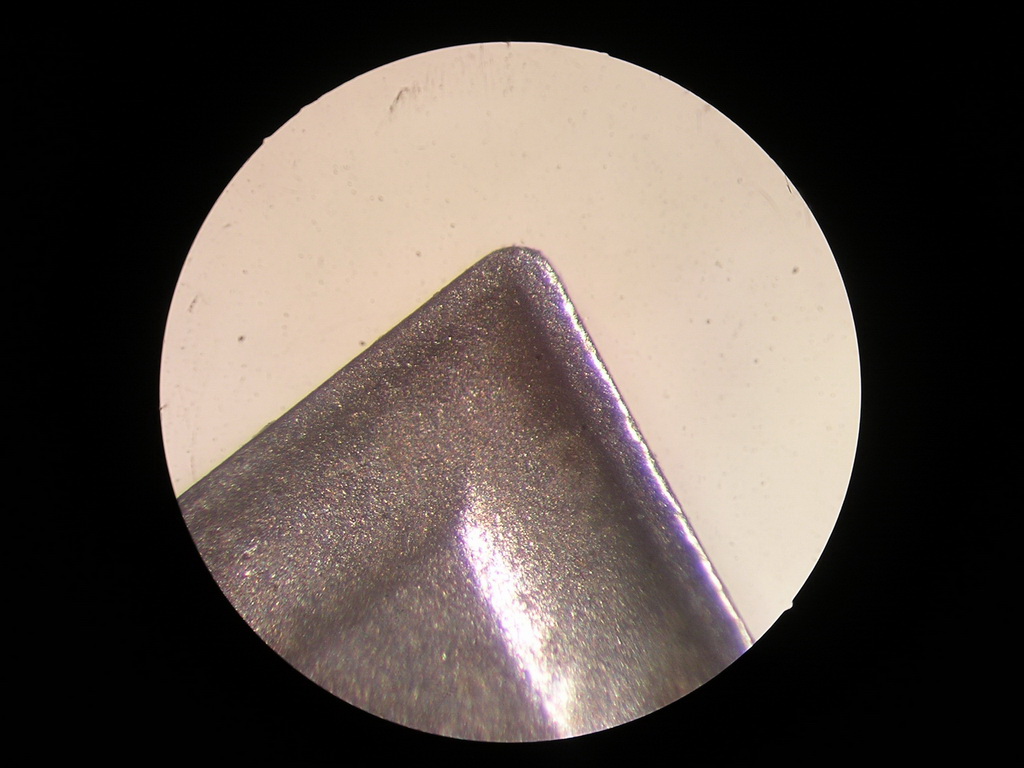

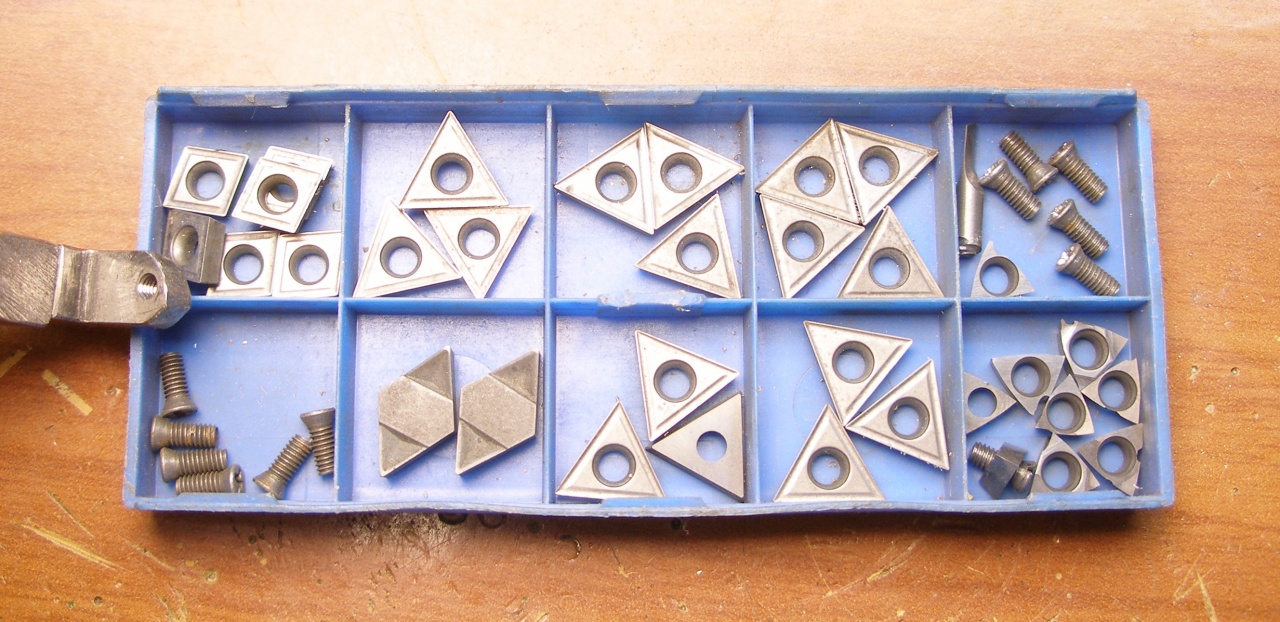

Когда-то посчастливилось преобрести набор вот таких сменных твердосплавных наконечников, хотя конечно их обязательно перед работой приходится доводить до бритвы, твердосплав мне очень понравился. Раньше я ими точил оси баланса.
В правой нижней ячейке использованные наконечники, дальше подтачивать уже некуда.

Wlad · #40 24.11.2011, 02:43

Вот приспособа для обточки пластиковых стёкол. Используется вместе с часовым токарным станком.
