Электроника 30350, всё про всё

[siealex]

Понятно, был такой вариант. Но есть другой, намного более удачный - поверх этих дорожек из фольги напаяны металлические пластинки с тремя лепестками, как в 3049.

[Shai Alyt NEMO]

Сообщение от siealex

Понятно, был такой вариант. Но есть другой, намного более удачный - поверх этих дорожек из фольги напаяны металлические пластинки с тремя лепестками, как в 3049.

Мне как раз чаще (намного!) попадался вариант с голыми дорожками-контактными площадками под батарейки. Там ещё плюсовая площадка сделана в виде плюса, а минусовая - в виде минуса в круге.

IMHO, верхняя пружинная пластина, перемыкающая элементы, достаточно их прижимает к дорожкам. Если нет - берём её в руки и подгибаем...
Да, если что, я G12 элементы обычно ставлю. G10 - да, могут и плохо контачить (тогда какие-то проводящие подкладки под них надо положить).

[siealex]

IMHO, верхняя пружинная пластина, перемыкающая элементы, достаточно их прижимает к дорожкам. Если нет - берём её в руки и подгибаем...

Я долго не мог понять, почему 30350 с такими контактами гарантированно останавливается при ударе или падении, после чего её надо запускать двумя кнопками. Проблема решается установкой всё того же конденсатора по питанию.

[nicle123]

Сообщение от siealex

Плюс подаётся с бокового контакта? Если да - скорее всего в этот момент батарейка отходит и питание отключается. Других причин не вижу - в 202 железная пластина поверх дисплея изолирована от схемы.

Поставил батарейки G12, все стало как положено,и заработало! В двух часах стоят G10 и нормально,а в этой из за подпаяного + контакта отходило питание(низковатаC10)

[nicle123]

Сообщение от nicle123

Поставил батарейки G12, все стало как положено,и заработало! В двух часах стоят G10 и нормально,а в этой из за подпаяного + контакта отходило питание(низковатаC10)

Но,через 4 часа все потухло! (уже и время по компу выставил) батарейки новые сели до 1.38 и 0.87. Н ачал разбираться-коротила вехняя прижимная пластина!
не знаю почему-но коротила! часы собирал с одни с двух,в модуль ранний где были пластинки с пупырышками стали пластинки с резинками ,с более позднего выпуска.
Так это значения не имеет.Пластину для начала обклеил скотчем(не хотелось разбирать)-и все стало опять работать.

[Андрей Бабанин]

вот загадка... И на что она коротила? Она вообще ничего не касается. Дисплей и пластик обоймы ток не проводят, гайки под винты вплавлены в обойму. Пластина ничем ничего не касается для закоротки. Скорее всего с блоком микросхемы проблема (те же закоротки от окислов, дефект чипа и т.д.). Если батарейки снова сядут - меняйте блок либо ищите закоротки на нем.

[nicle123]

коротила когда ставил модуль в корпус и накрывал крышкой-думал пропадает контакт(раз 20 ставил)
Потом подал +на пластину и жки потух. думаю за сутки все станет ясно

[Melnikov Evgenyi]

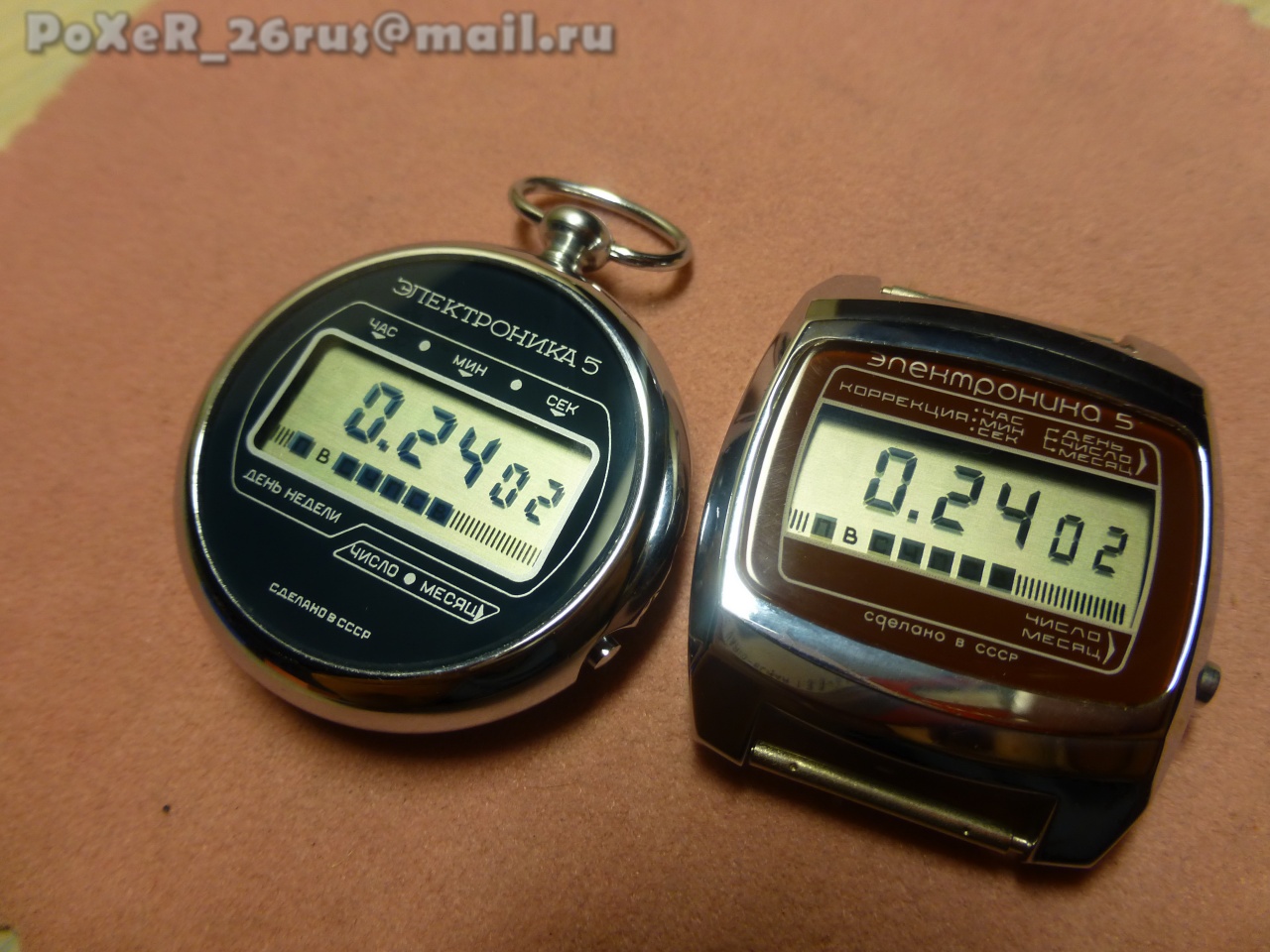

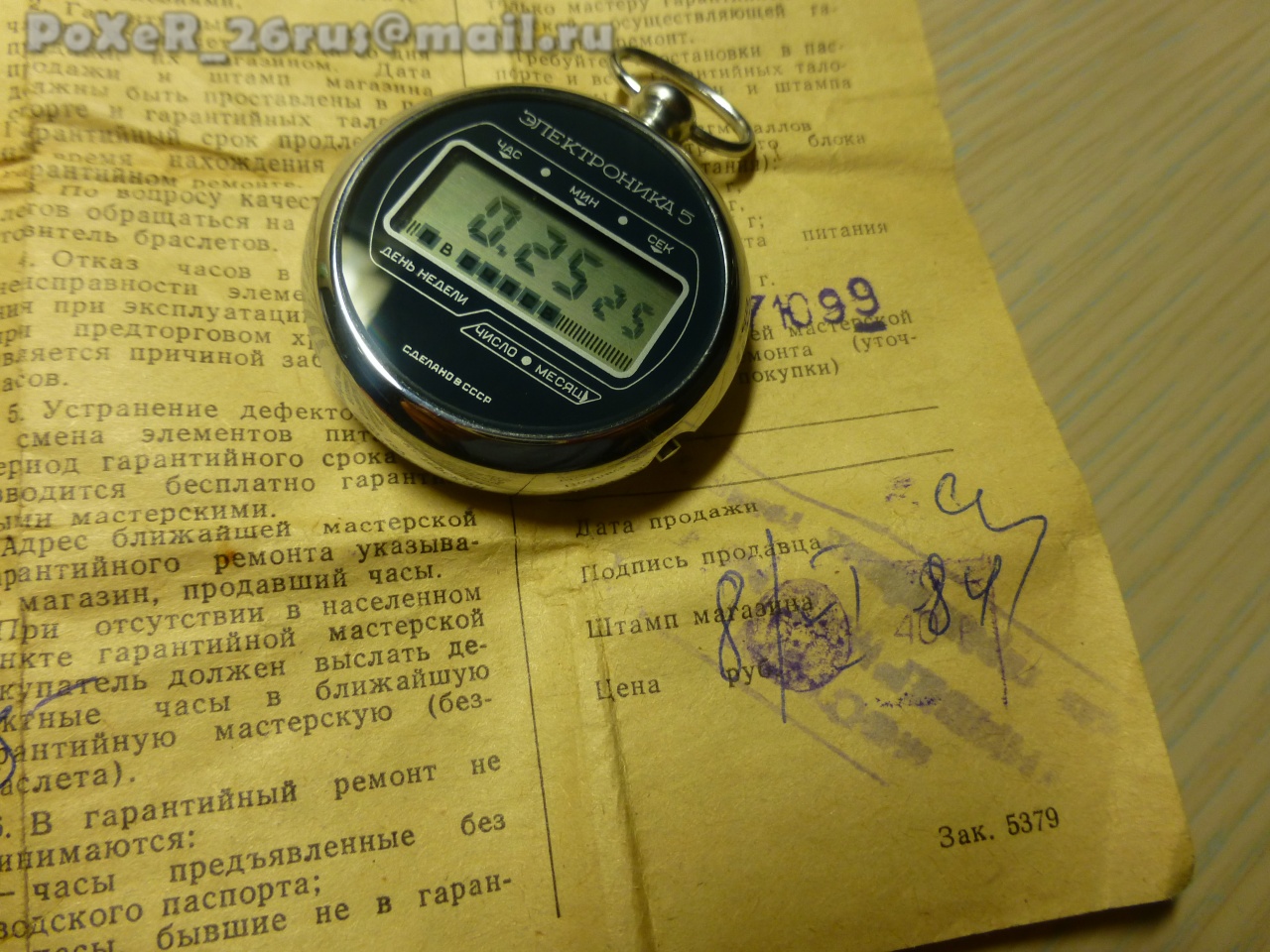

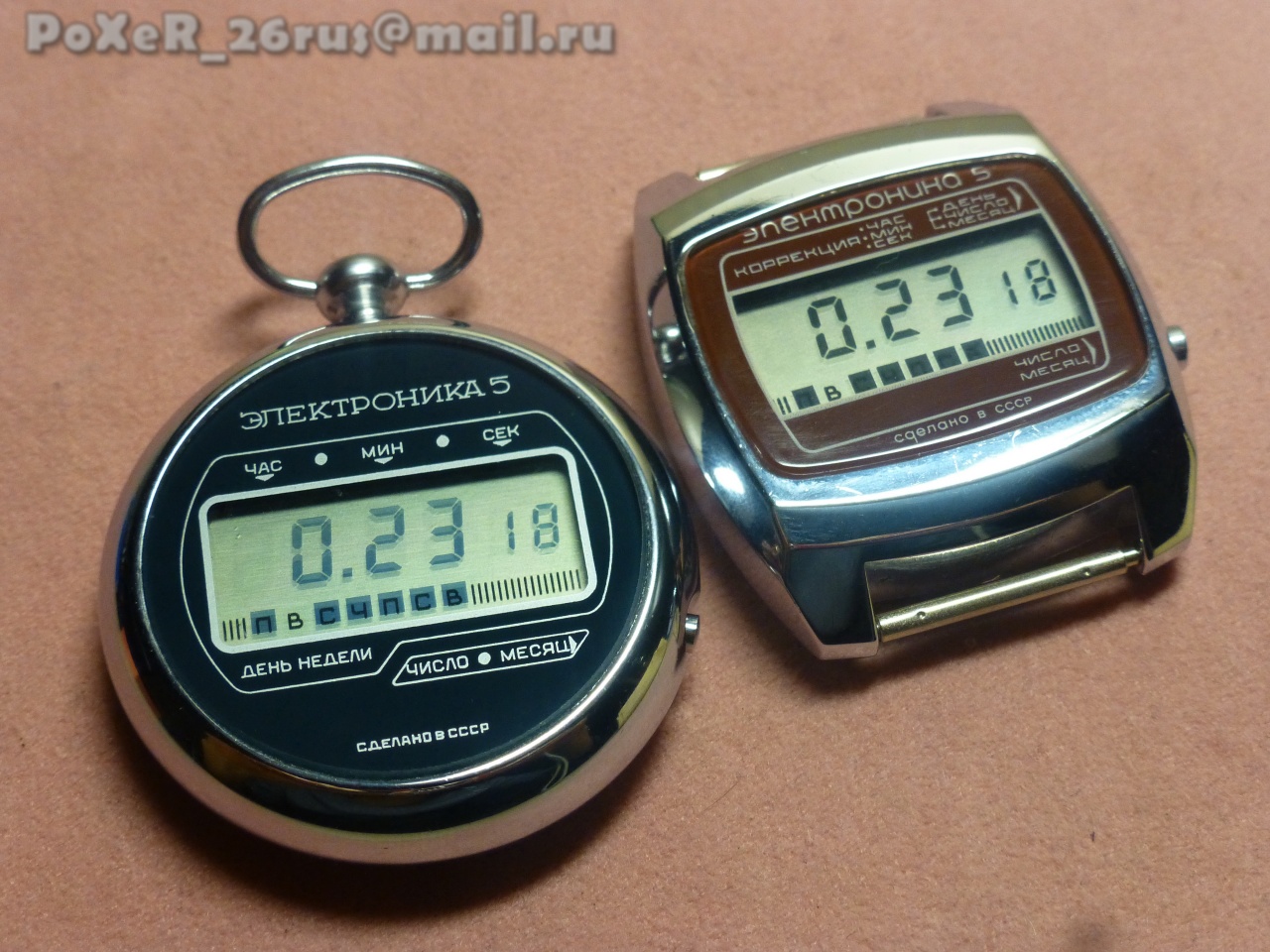

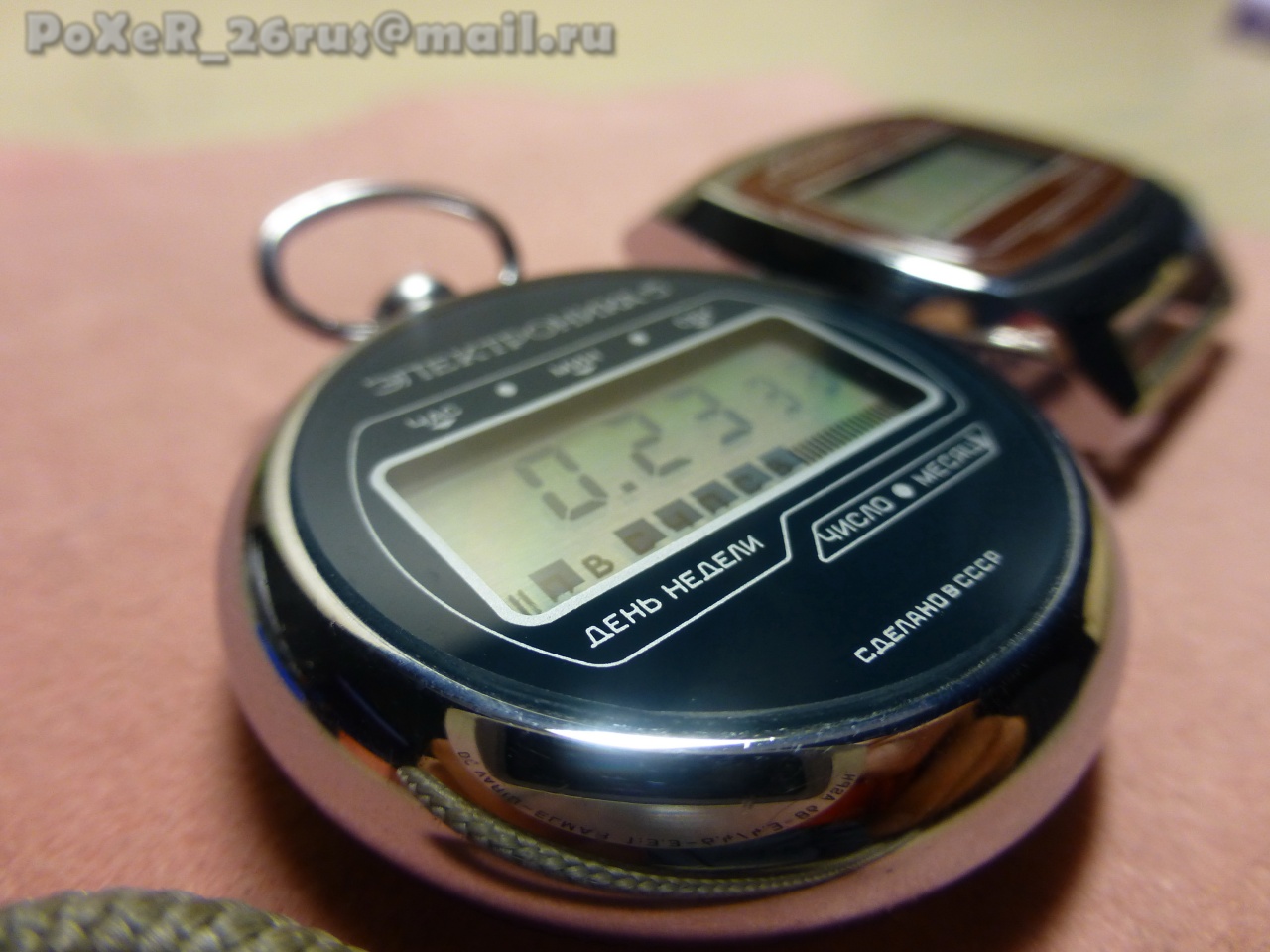

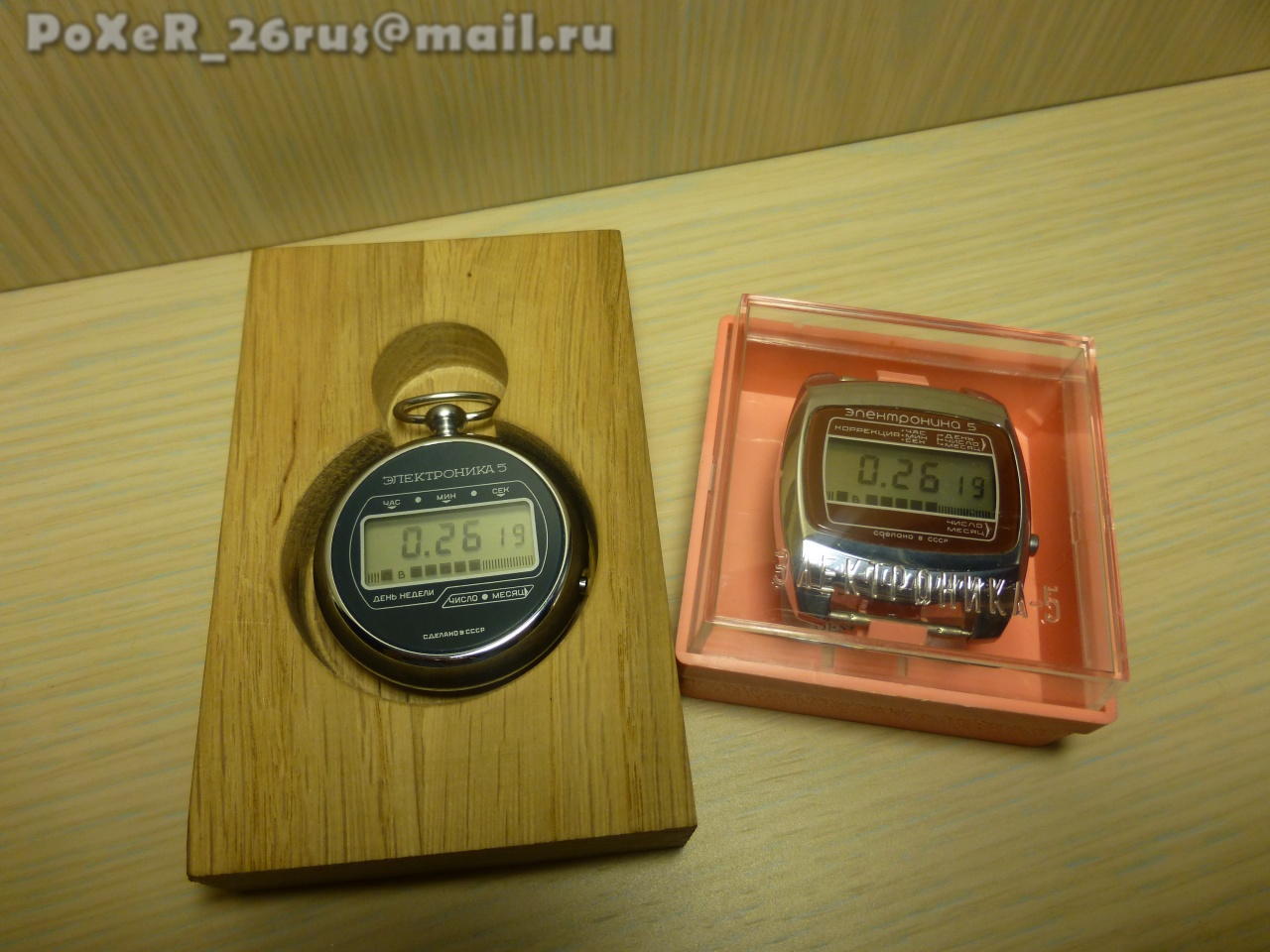

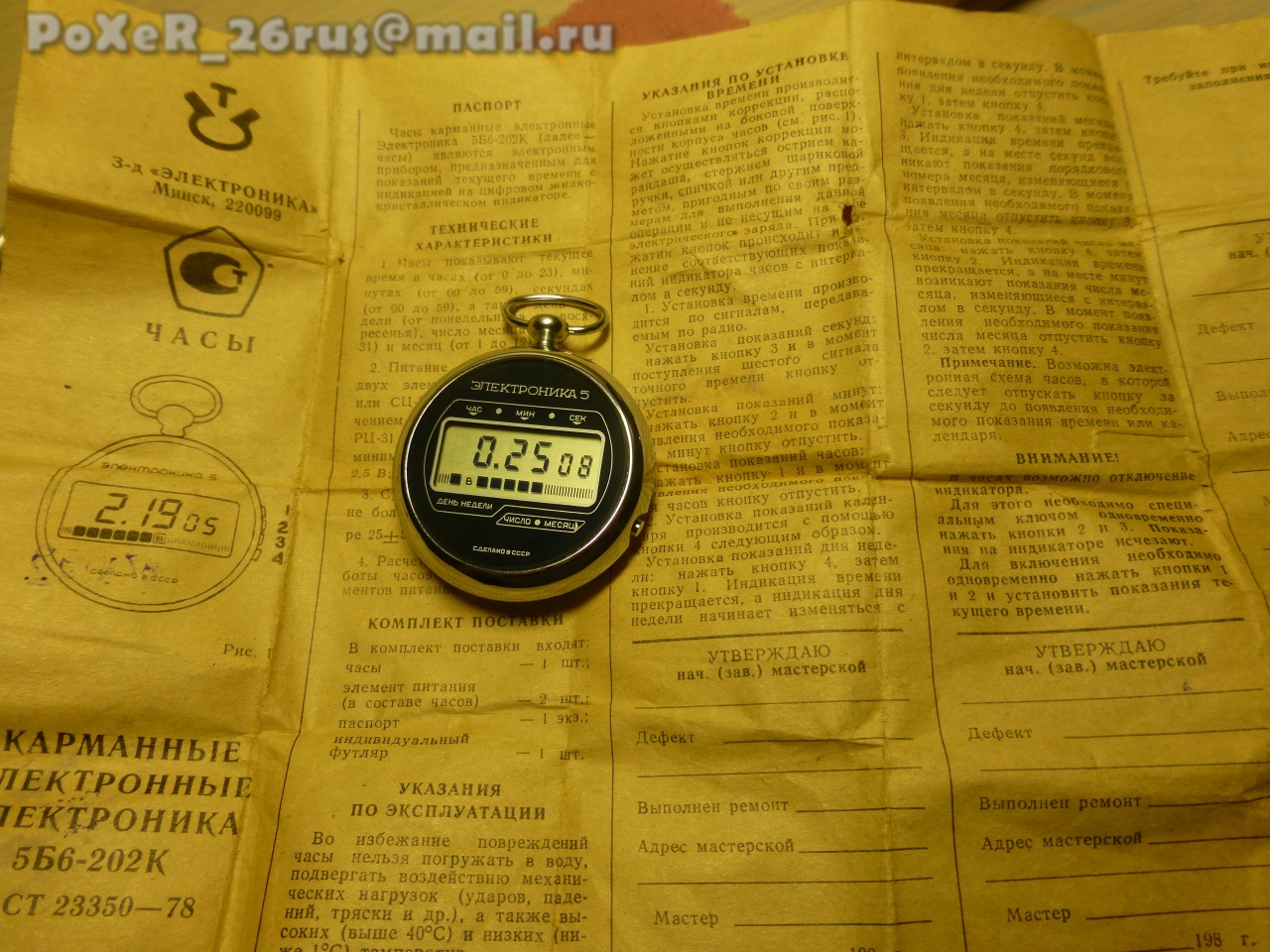

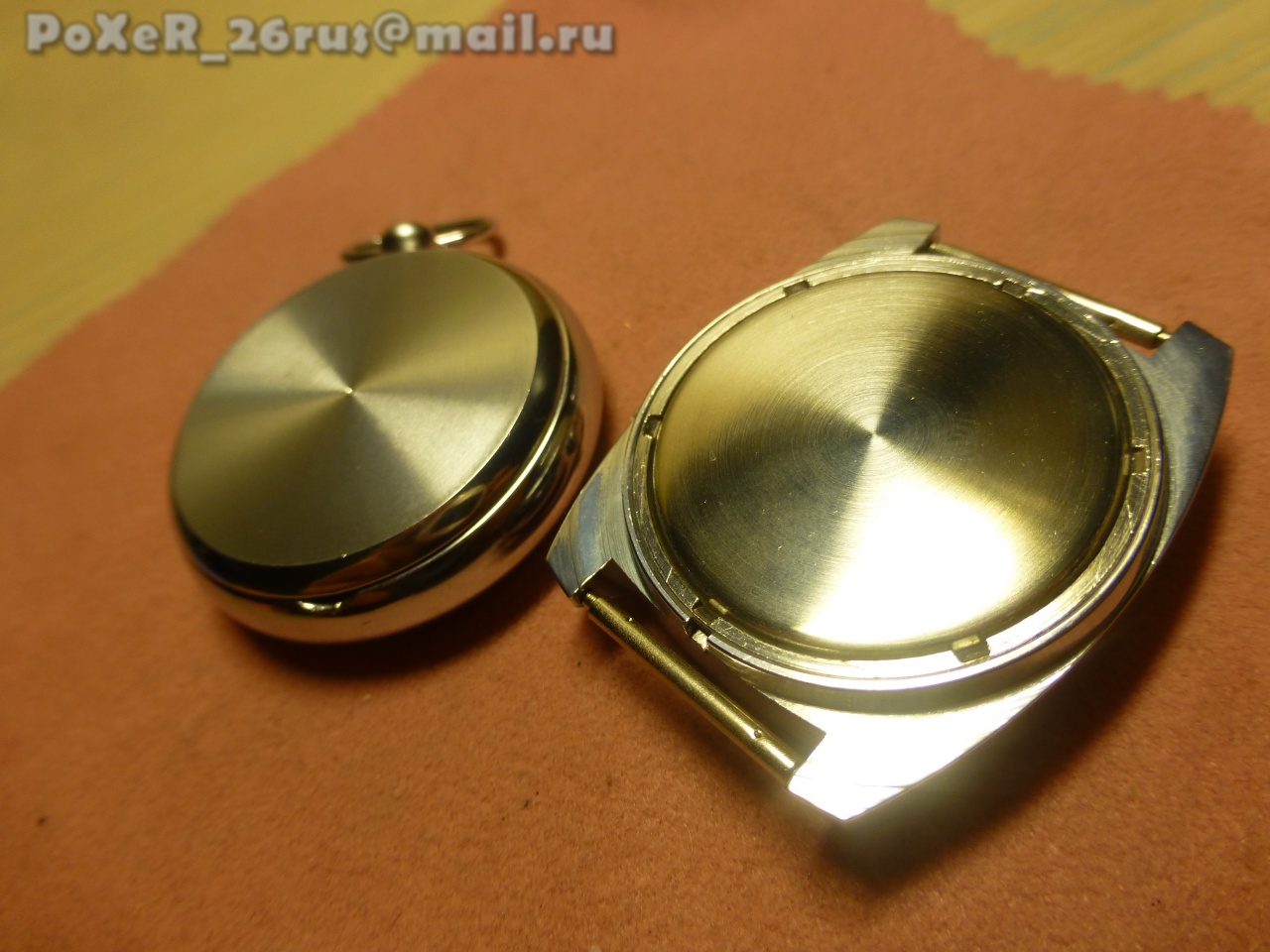

Пополнение в коллекции доведенное до ума.

[Shai Alyt NEMO]

Сообщение от Андрей Бабанин

вот загадка... И на что она коротила? Она вообще ничего не касается. Дисплей и пластик обоймы ток не проводят, гайки под винты вплавлены в обойму. Пластина ничем ничего не касается для закоротки. Скорее всего с блоком микросхемы проблема (те же закоротки от окислов, дефект чипа и т.д.). Если батарейки снова сядут - меняйте блок либо ищите закоротки на нем.

На корпус она очень любит коротить. На заднюю крышку. Получается - плюс левой батарейки на крышку - через лепесток, а минус её же - через пластину-перемычку, которая изолирована от задней крышки "честным словом" в виде то-о-о-о-ненькой воздушной прослойки. Такая вот "продуманная" конструкция
Я у всех своих 202-х первым делом внутри задней крышки изоленту понаклеивал (оставив открытое место для контакта лепестка, конечно).
С тех пор о проблеме забыл.

[siealex]

На корпус она очень любит коротить. На заднюю крышку. Получается - плюс левой батарейки на крышку - через лепесток, а минус её же - через пластину-перемычку, которая изолирована от задней крышки "честным словом"

Уплотнительное кольцо под крышкой не надо терять! Оно там должно быть толщиной порядка 0.8 мм, и именно оно и обеспечивает тот самый зазор. И ни в коем случае нельзя ломать хвостик на контакте, который вставляется в модуль. А если поломается - вырезать новый из латуни или жести и припаивать.
