Электроника 30350, всё про всё

[siealex]

Хорошо, будем ждать...

[Slepoy]

Сообщение от Melnikov Evgenyi

...На мой взгляд самый простой и доступный способ...

Тюбик с клеем, в некоторых случаях, можно заменить на тонкий двусторонний скотч.

[Assiris]

Сообщение от siealex

А при работе календаря тоже везде 29?

Я тоже надеялся, что на ходу числа буду меняться нормально. Т.е. оставлял 29 число и ждал. При смене дат в режиме хода следующим было 1 число. Заклинило её на високосном феврале.

[siealex]

Глючная плата пала смертью храбрых :-D решил замучить её разнообразными способами, в итоге отгорели выводы питания на чипе...

[Андрей Бабанин]

У меня ранняя плата второго релиза 3049 чудит - пропал один сегмент в единицах часов. Провал точно на чипе - пробовал другой дисплей. Но как-то странно пропал. На ряде цифр его нет вовсе, на ряде цифр может моргать в такт секунд, на ряде цифр горит нормально. Причем логики нет - горит, когда вздумается. Учитывая, что вывод уходит внутрь чипа, никаких версий, кроме как деградация выводов в чипе либо логики чипа на ум не приходит. Жалко трогать - все же пока самый первый известный экземпляр 3049 второго релиза. Кварц, правда через 4 месяца накрылся, так что там кварц уже меняный.

[siealex]

Провал точно на чипе - пробовал другой дисплей.

А что в этот момент на выводе чипа, голый ноль, зет или такой же сигнал, как на общем проводе дисплея?

[Kotausi]

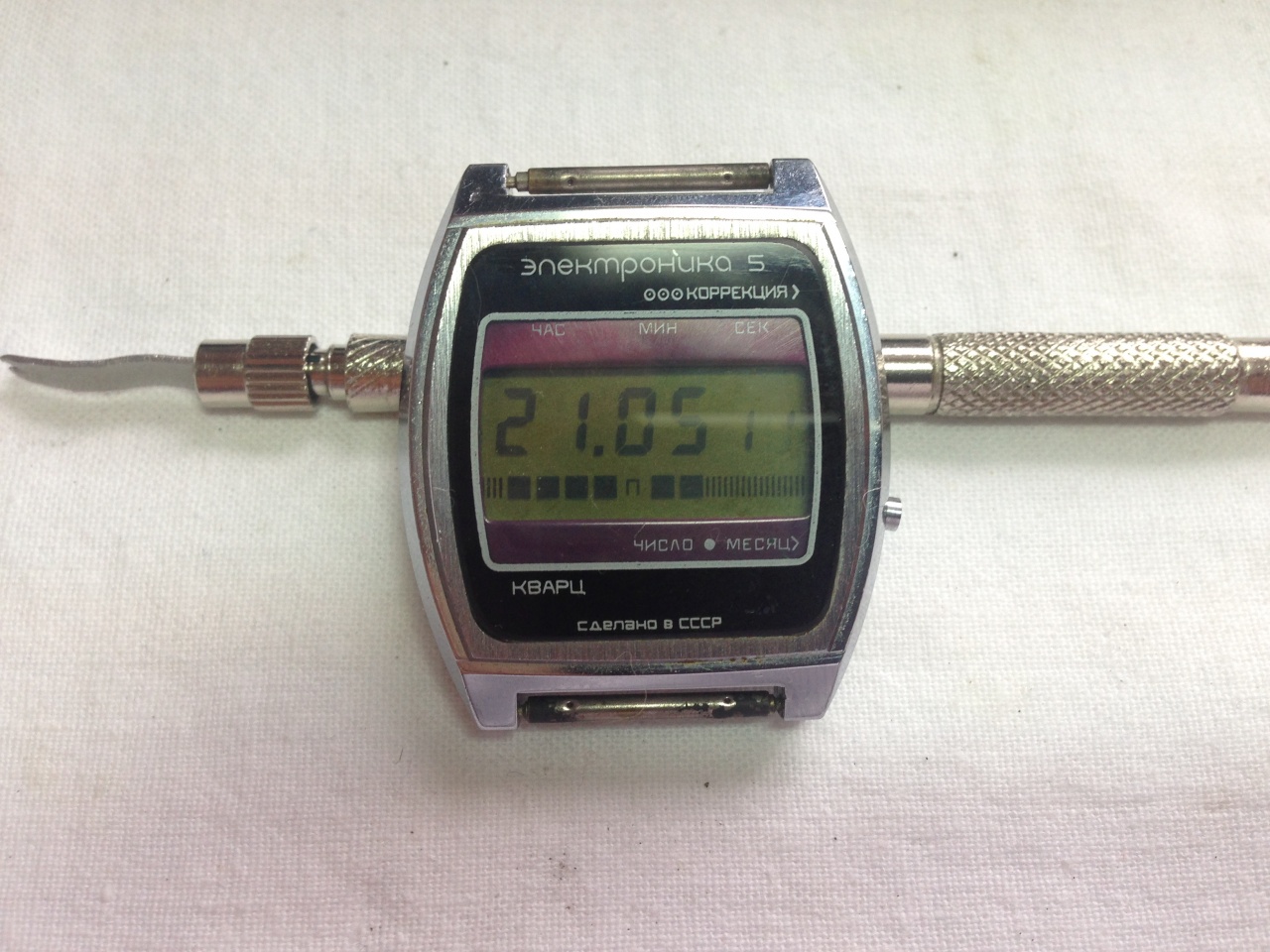

Хочу рассказать о странной неисправности, мне такая попалась впервые. Вот часы Эль 30350, кажется, что с ними все в порядке. Ан-нет, у них не происходит смены показания часа. Видимо, счетчик часов глючит. При этом коррекция показаний часа с помощью кнопки происходит нормально. Вот такие дела.

[siealex]

Попадалось такое на 206, это также сопровождалось резким повышением потребления во время коррекции. Чип в мусор.

[Assiris]

За последние месяцы вблизи моего места проживания открылось ещё три точки по ремонту часов. Наверно этот "бизнес" становится прибыльным.)) Ребята все опытные, в этом деле более двадцати лет, все трое специализировались на Электронике и Кварцах, один даже работал в гарантийке по Электронике. Он даже ездил в Минск на обучение и сохранил пропуск на завод (имхо он обязан был его сдать по окончанию командировки ), который мне показал естественно. В общем познакомился со всеми. Не безрезультатно надо сказать. Конечно у них мало что осталось или сохранилось, но кое что всё таки удалось выудить. Вот один из них презентовал целый пакетик кварцево - электронных часов где-то грамм на тристо. Но из этой кучки 90% оказались Монтаны. Но всё таки и советские присутствовали: две 202-ых, две 206-ых, одна 53-я и одна 58-ая.
Вот пока об одной из 202-ых и сказ.

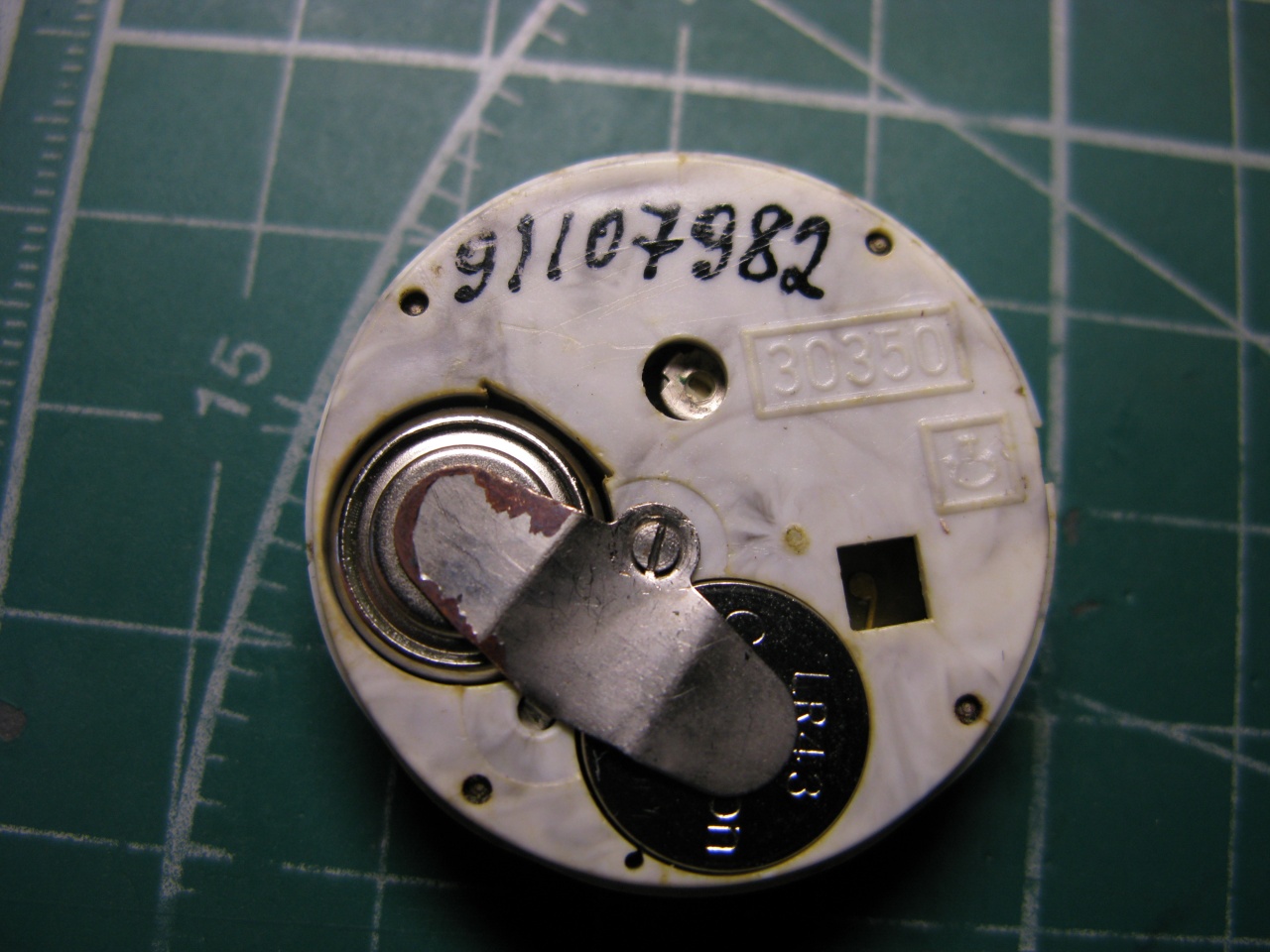

Раскидал я её на части, не без труда. Между маской и прижимной рамкой следы ржавчины, и соответственно все четыре винта тоже. Выкрутил с трудом, боялся обломятся во втулках. Пришлось ржавчину сначала отскабливать скальпелем, потом протирать сначала аммиаком, потом спиртом. Но она буквально въелась, и её следы всё равно просматриваются. Всё было промыто и протёрто. А перед сборкой сделал фотосессию.

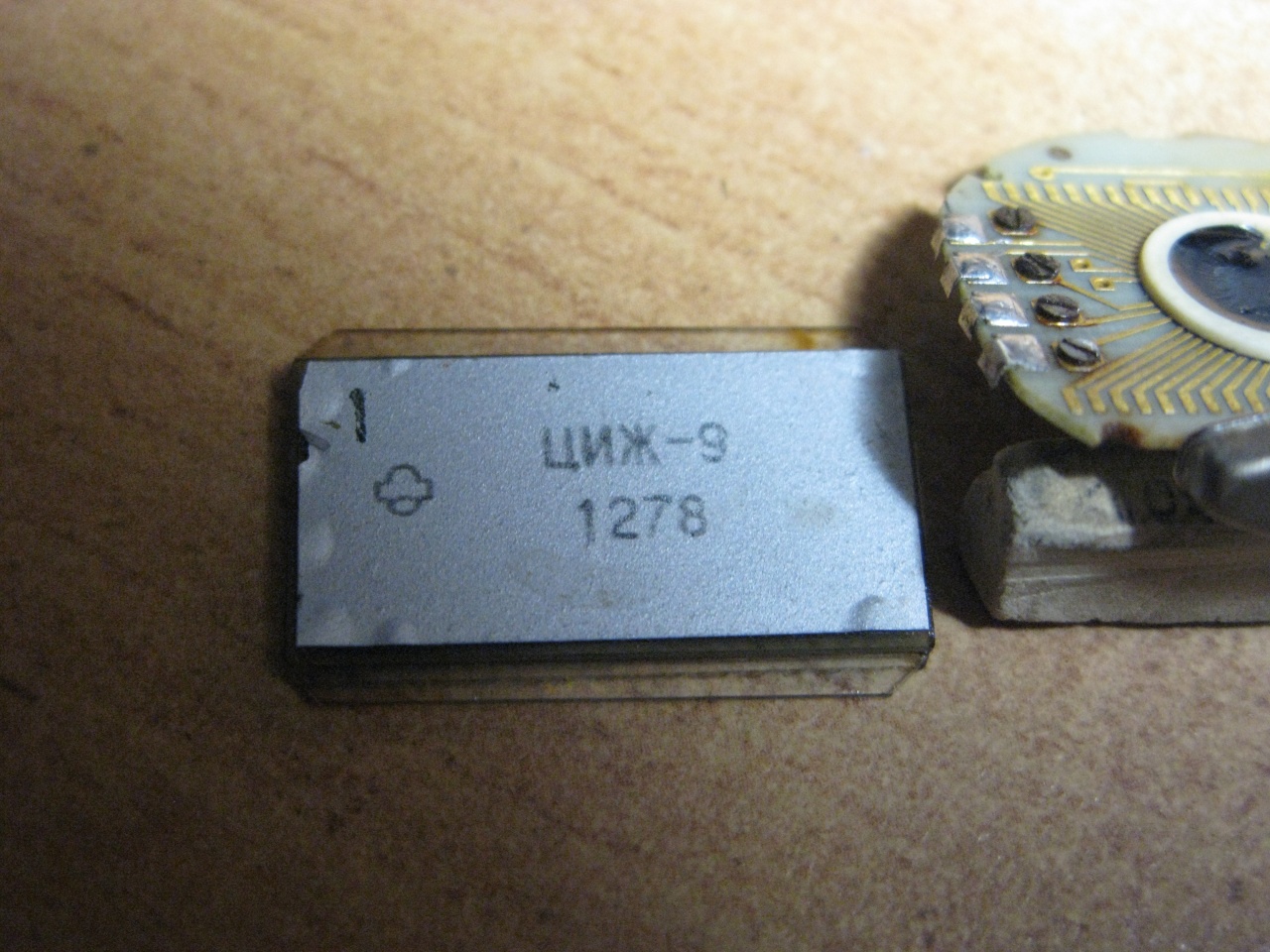

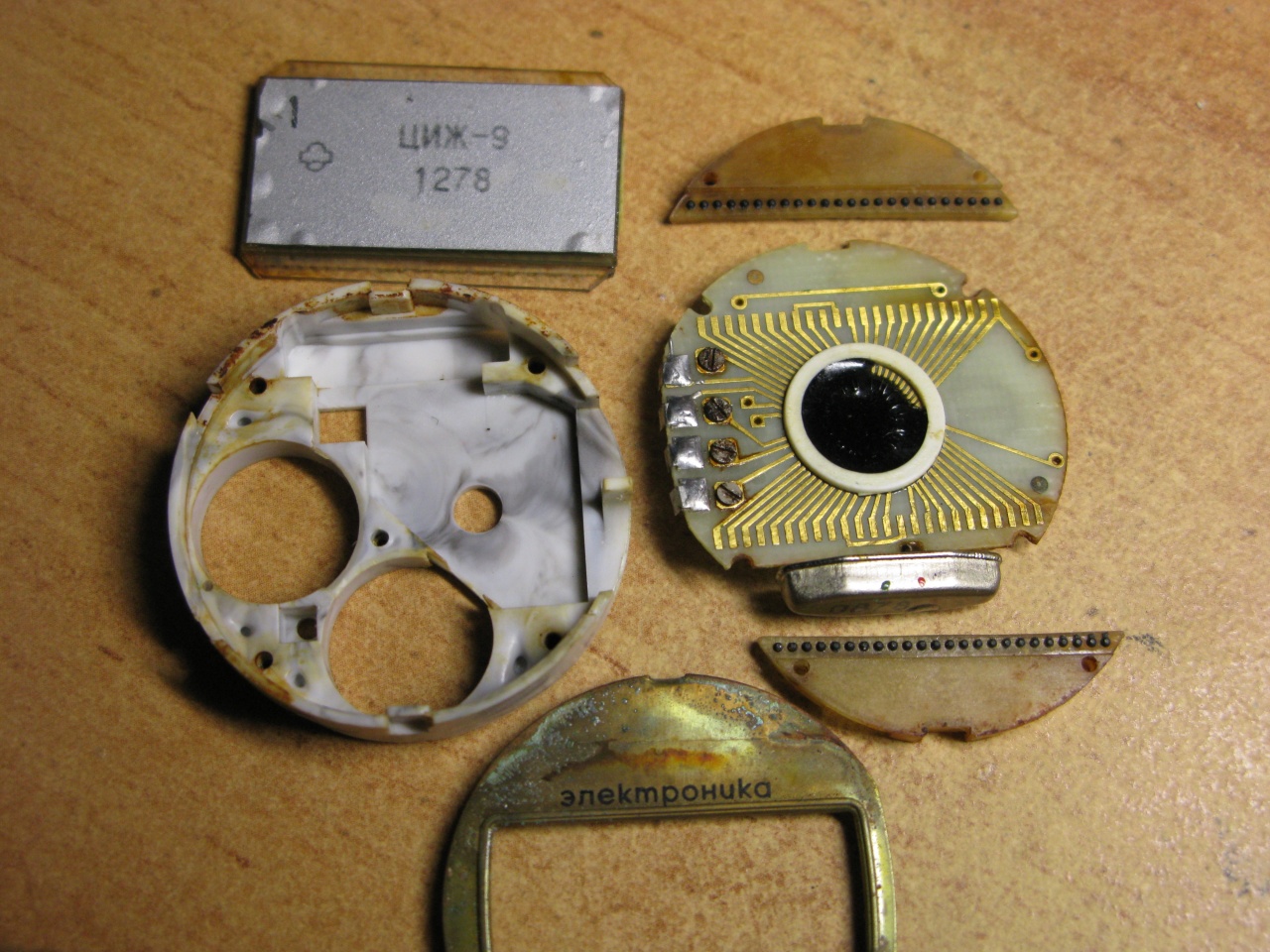

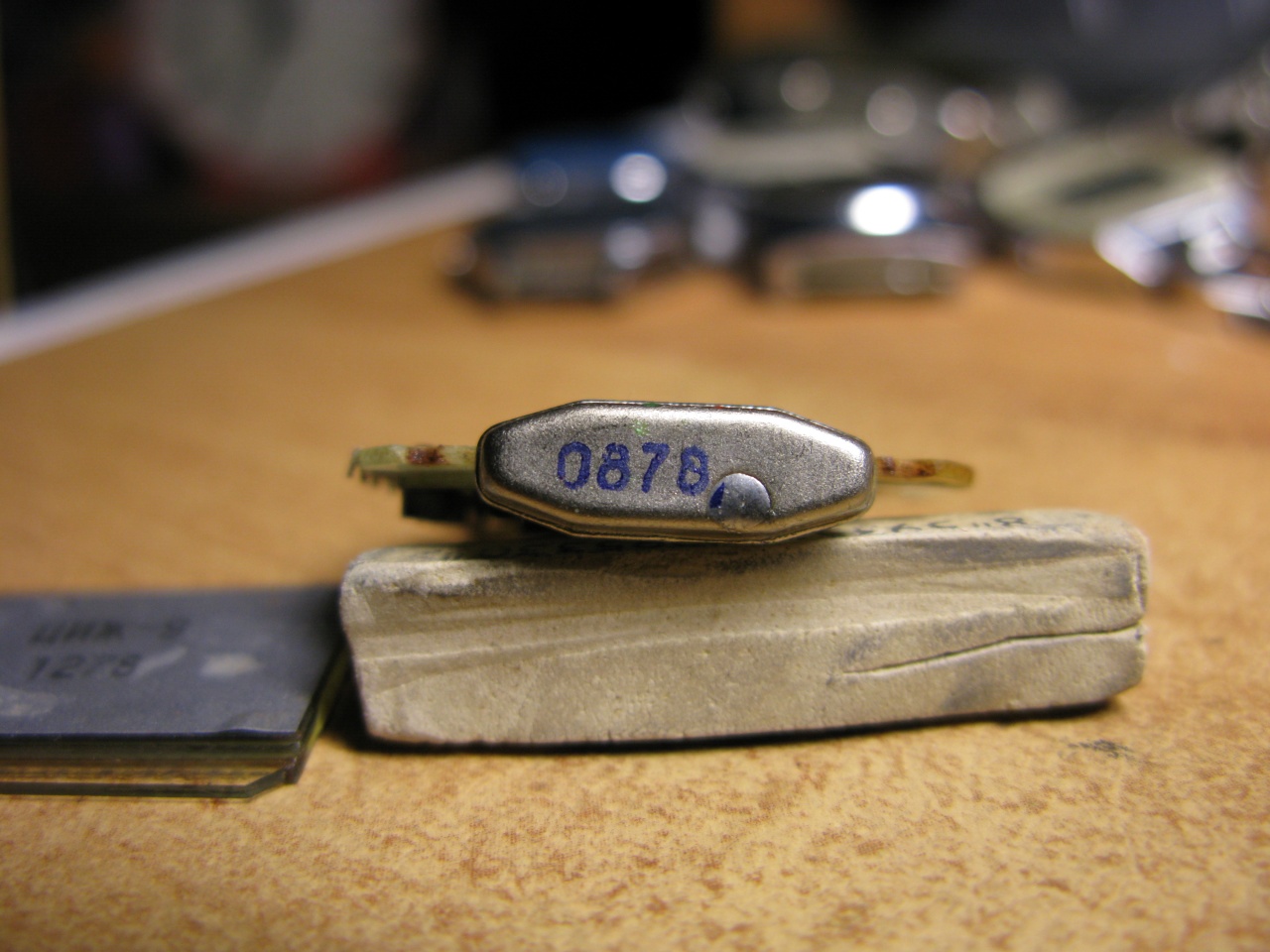

А вот главные составляющие.

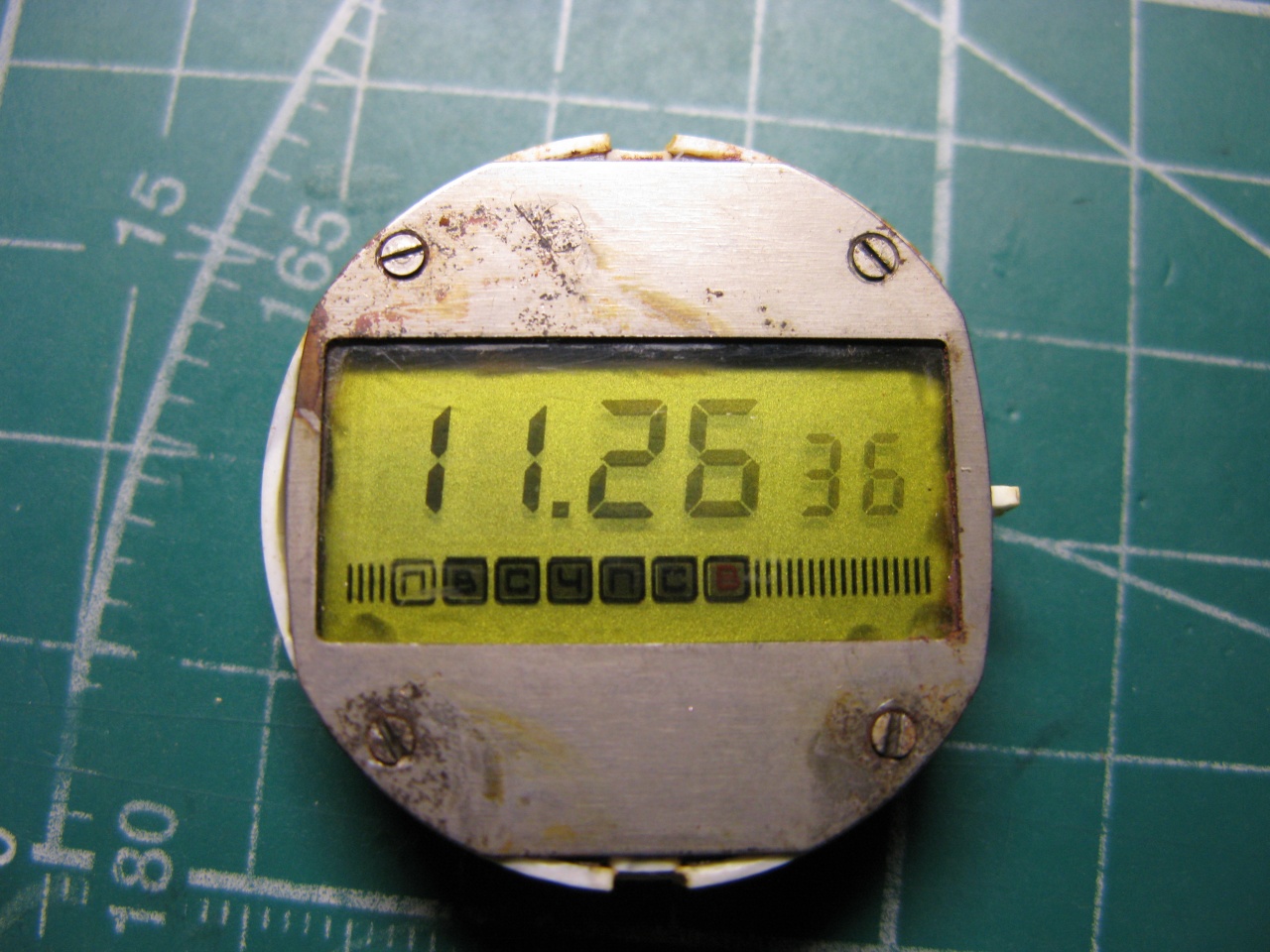

Собрал модуль, поставил батарейки и.... запустилась, плата оказалась живая.



Но без ложки дёгтя не обошлось. Один сегмент в разряде единиц часов не отображается. Менял верхнюю часть кроватки, остальное стало отображаться чётче, а это сегмент ни в какую. Проверил дисплей на другом мехе, сегмент отображается. Значится нет сигнала с микросхемы на этот сегмент, я так понимаю. В общем собрал всё в корпус.



Думаю, что корпус более молодой, чем модуль. Судя по степени износа корпуса и стекла.

[siealex]

На платах этой версии часто отваливаются проводники к чипу в месте присоединения к чипу или к плате. Тем более тут явно недостаточно компаунда, вывод мог просто окислиться в открытом месте и сгореть.
