Электроника 30350, всё про всё

[Андрей Бабанин]

Передний металлический экран с выштамповкой - от самой ранней 202-й

[siealex]

Двухэтажка непускается, что посоветуете?

Сначала менять кварц (подойдет любой современный на 32768 Гц). Не запустится - проверять подстроечник на утечку и менять при малейшем подозрении (или менять сразу), аналогично и постоянный SMD конденсатор рядом с кварцем (10..30 пФ в зависимости от типа кварца). Запустится и остановится через некоторое время (очень редко бывает на наручных, чаще на 176 серии) - менять резистор на 22 МОм. Не запустится после замены всех деталей - с большой вероятностью отвал чипа, на двухэтажных платах бывает очень часто - что-то напутали с компаундом.

[Nikolay 1]

Помнится была тема с картинкой подкладки под индикатор .Кто -нибудь может расписать технологию ремонта индикатора(замена подкладки с днями недели),ато боязно лезть а В красная выгорела совсем .

[siealex]

Подкладка с днями недели - одно целое с нижним поляроидом. Поэтому способ один - ставить прозрачный поляроид, под ним прозрачную пленку с нанесенными буквами и отражатель.
Есть немного другой вариант, но он немного хуже. Нижний поляроид ставим с отражателем (например от тетриса или калькулятора, только правильно выбираем ось), а пленку с буквами кладем поверх дисплея.

[den3rats]

Долго ношу 202 электронику.
Металлическая маска вся окислилась, а совсем в идеале не попадается.

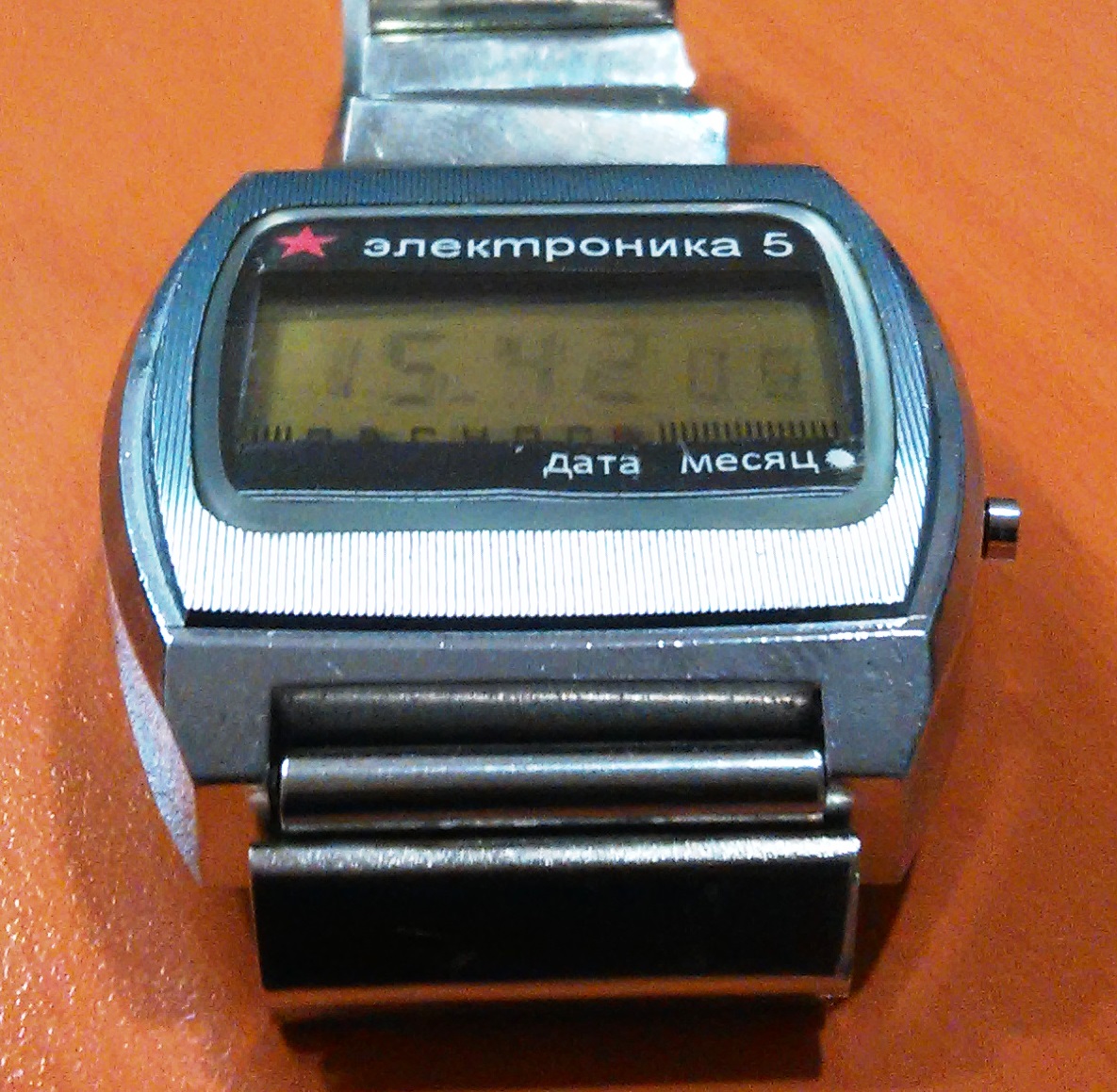

Сижу в офисе. Выдалась свободная минутка - решил нарисовать и напечатать маску на принтере, на обычной офисной бумаге.

Сделал по мотивам ГДР-овской RUHLA - много черного и красный акцент.
Звездочка зрительно уравновешена цифрой 5.
Пробовал ассимметрию - выглядит хуже. Это у RUHLA куча места и ассимметрия очень кайфово выглядит, а в моей Эльке место мало и выглядит скорее как косяк чем как фишка.

Пробовал также использовать оригинальное начертание букв - и не пошло как-то. В оригинале разреженый шрифт, надпись не влазит как нужно, если всунуть - мельчит. Только как дань оригиналу - вставил вместо русской "т" латинскую "m".


Нарисовал в Visio.
Линии размеров - вынесены на отдельный слой, при печати не выводятся. Нужны для контроля симметрии и т.д.
Вырезал, закрасил:
- звездочку - красным
- Торцы бумаги в окошке - черным фломастером, иначе небрежный вид.
Приклеил прямо на металлическую прижимную пластину, на две точки клея.

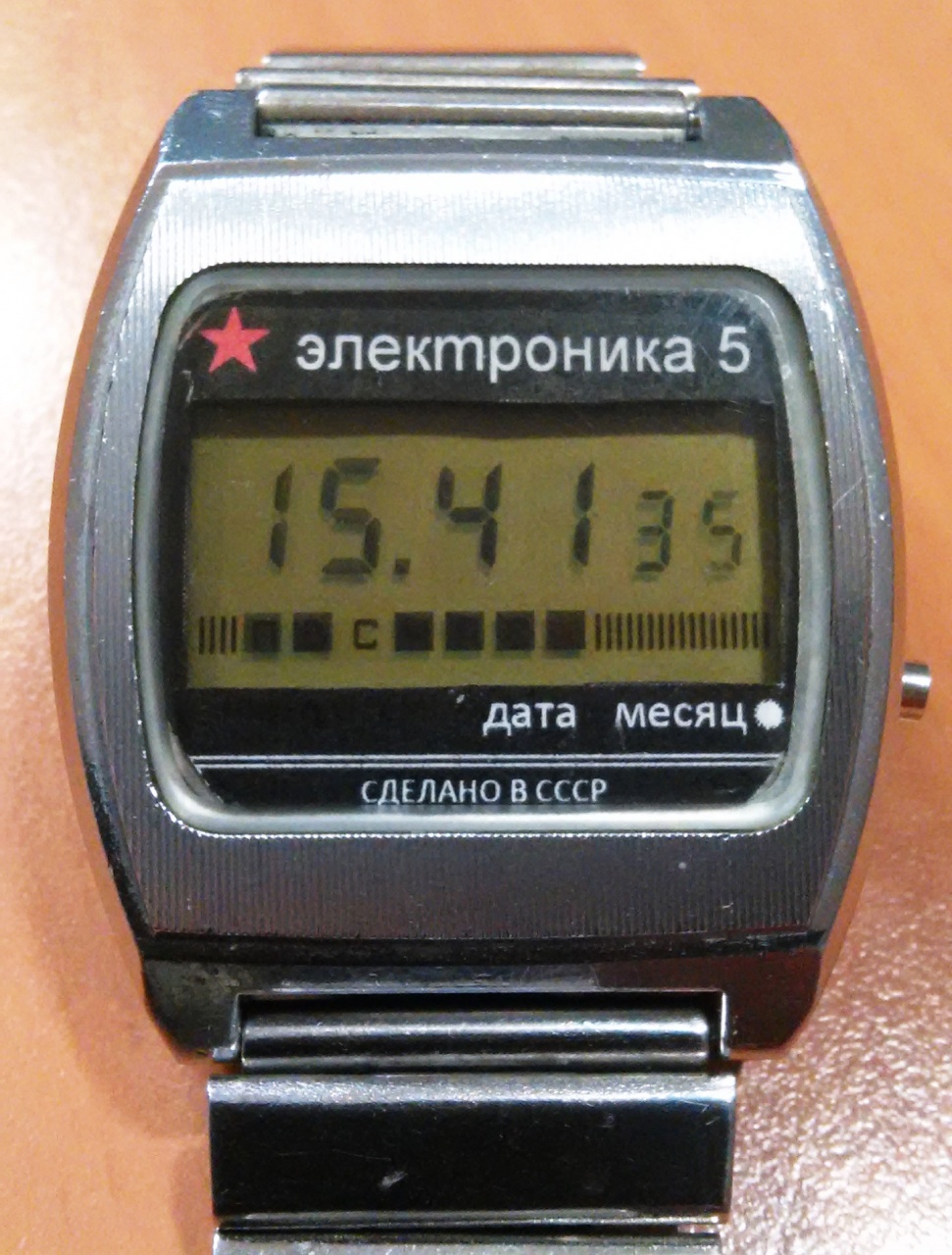

Вуаля!

Из косячков - в левом нижнем углу отрезал много, щель просвечивает. Исправимо
И может стоило сделать надписи серым.
А то белые буквы устраивают "политическую демонстрацию", лезут вперед. Особенно под наклоном заметно. Но мне потом даже понравилось, так оставлю.

[MANtiCORE]

Сообщение от den3rats

Сижу в офисе. Выдалась свободная минутка - решил нарисовать и напечатать маску на принтере, на обычной офисной бумаге.

выскажу своё имхо ))
на первый взгляд всё хорошо, но... лично я бы сделал шрифт чуть поменьше. ориентируйтесь на оригинальные маски. звёздочку сделать бы тоже чуть меньше, она слишком бросается в глаза. а лучше бы и вообще без неё. просто надпись по центру.
надпись "сделано в СССР" очень лезет в глаза, она очень большая.

теперь по бумаге. лучше бы печатать на бумаге наилучшего качества, офисной, 80г, но брендовой, типа HP или Canon. Она более гладкая, при резке края меньше ворсятся.
печатать лучше с небольшим запасом а потом обрезать по маске или подвернуть края под маску.

повторюсь, что это моё имхо. на истину не претендую ))
и спасибо за идею.

[msmicrosoft]

Привет всем)
Хотел вот поинтересоваться, а никто ЦИЖ-9 тут не пробовал брать?
http://zapadpribor.com/izhts/

[Андрей Бабанин]

Нет у них дисплеев на старые электроники

[siealex]

А вообще какие-то есть? Или просто сайт не обновлялся лет десять?

[Андрей Бабанин]

Я заказывал 3 позиции 2й, 6й и 9й, остальные не пробовал. Ответили, что ничего нет.
