Циферблат CARDINAL

[Vilos]

Сообщение от Nfas

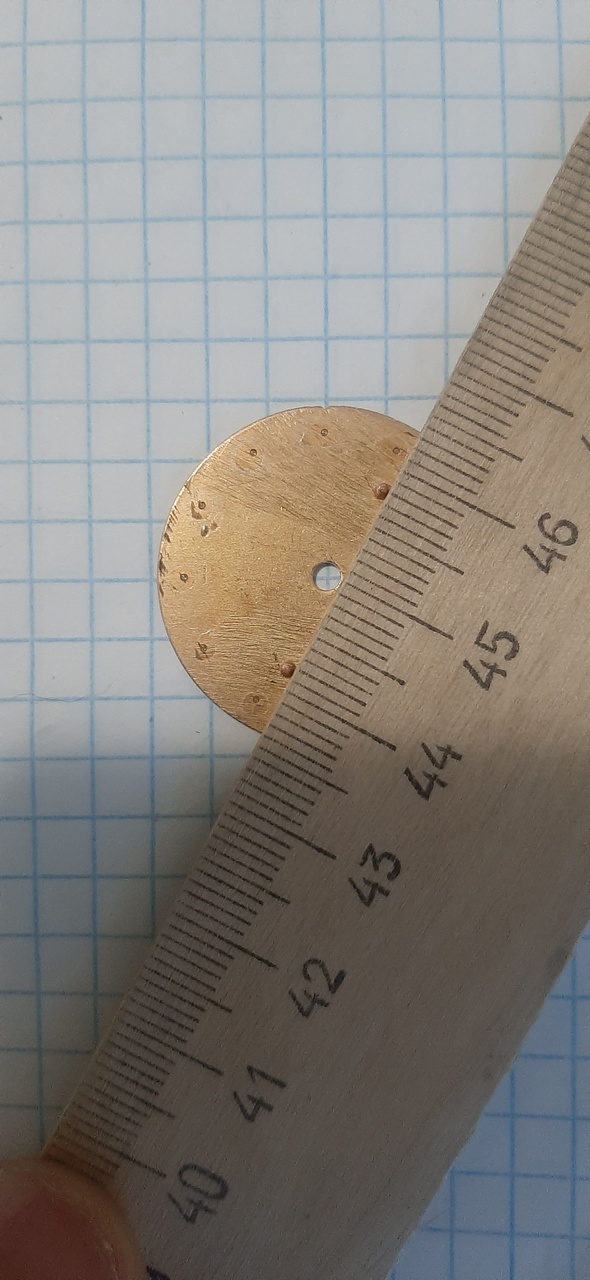

заметьте расстояние между ножками по внешней стороне???

Я же вам писал, что у Зари между ног меньше 15мм. По внешнему краю -15.3мм.

[Nfas]

Сообщение от Vilos

Я же вам писал

Хорошо, но у 2209 если провести линию от одной ноги до другой то она проходит через центр. На cardinal линия в стороне от центра

[Vilos]

У вас левый, ремонтный цифер. Был сделан под восток 2209, но промахнулись с ногами.

[dmvt1]

Это Восток 2409. Там как раз 17.4 мм между ножками и они чуть скошены относительно центра. Восток 2209 - 16 мм и строго по линии через центр.

[Nfas]

Нашёл механизм Восток 2409А с циферблатом

И как видим, циферблат Cardinal, не подходит на механизм 2409. Расположение ног подругому. Слева циферблат 2409 справа циферблат Cardinal

[Авиатор]

Часы Восток 2409 не всегда имели заводную головку "на 3 часах". Отсюда и "поворот ног".

[Nfas]

Сообщение от Авиатор

Часы Восток 2409 не всегда имели заводную головку "на 3 часах". Отсюда и "поворот ног".

Вы имеете ввиду, заводную головку на 6 часов т.е. часы на правую руку?

[HooliganSpb]

На 2 часа еще бывают, возможно на 4

[Nfas]

Сообщение от HooliganSpb

На 2 часа еще бывают, возможно на 4

Но это разметка циферблата Восток смещена относительно заводного вала. Механизм все равно на циферблат Cardinal не подойдёт.

[Nfas]

Сообщение от Vilos

Я же вам писал, что у Зари между ног меньше 15мм. По внешнему краю -15.3мм.

По поводу механизма Зари, у механизма 2009.П - расстояние между ног 15мм. У механизма 2009Б - расстояние 18мм. Расположение ног механизма Заря 2009Б такое же как у циферблата Cardinal.
На третьем фото циферблатов - слева Заря 2009Б, справа тот самый Cardinal

Ещё как вариант, похожее расположение ног у механизма Полет. Только вопрос, у Полет 2409 или 2609 и какое расстояние между ножками???
