Вопрос по звуку и подсветке DW5600-E

[Notgreedy]

Вот ,тут,, толком ни чего ,не видно.Короче катушка сигнала метится белой краской,белое кольцо.

[Atowa]

Сообщение от Notgreedy

Вот ,тут,, толком ни чего ,не видно.Короче катушка сигнала метится белой краской,белое кольцо.

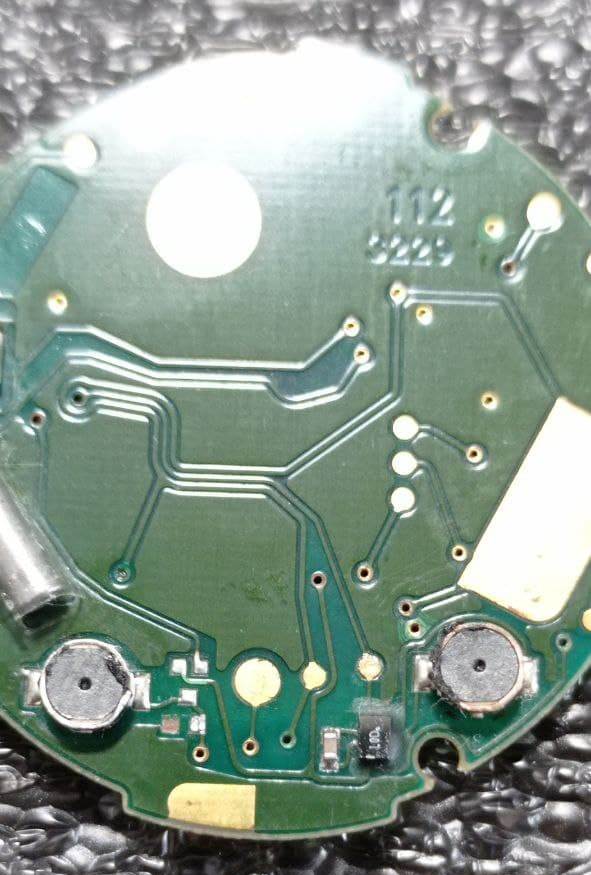

Сегодня доберусь до микроскопа сделаю нормальную фотографию, а пока вот такая

[Notgreedy]

МелкоскоппЪ, не надо и так видно -левая на сигнал(если ее не перепаивали,правая(желтое кольцо катушки) на подсветку.Тестером можно прозвонить-с контактов-пружинок под люмбумагу(с обратной стороны платы).

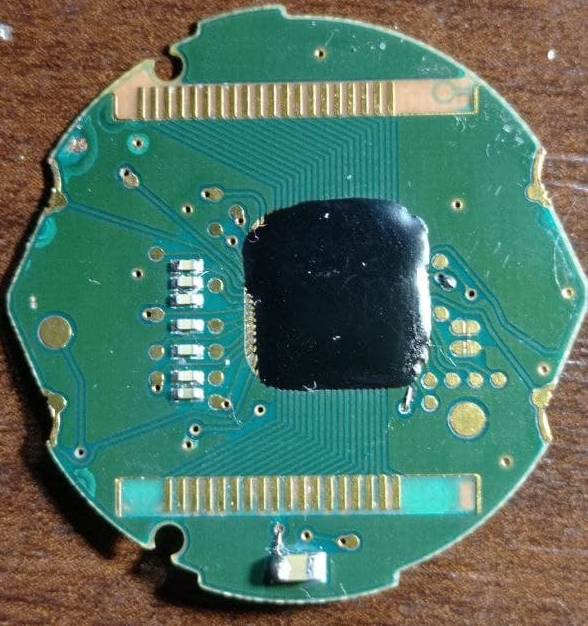

МелкоскоппЪ, не надо и так видно -левая на сигнал(если ее не перепаивали,правая(желтое кольцо катушки) на подсветку.Тестером можно прозвонить-с контактов-пружинок под люмбумагу(с обратной стороны платы).П.С.фото обратной стороны если ,не трудно.

[Atowa]

Сообщение от Notgreedy

МелкоскоппЪ, не надо и так видно -левая на сигнал(если ее не перепаивали,правая(желтое кольцо катушки) на подсветку.Тестером можно прозвонить-с контактов-пружинок под люмбумагу(с обратной стороны платы).

МелкоскоппЪ, не надо и так видно -левая на сигнал(если ее не перепаивали,правая(желтое кольцо катушки) на подсветку.Тестером можно прозвонить-с контактов-пружинок под люмбумагу(с обратной стороны платы).П.С.фото обратной стороны если ,не трудно.

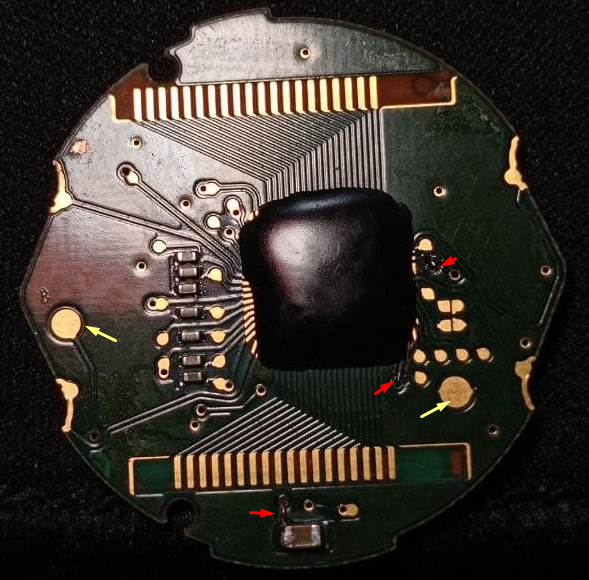

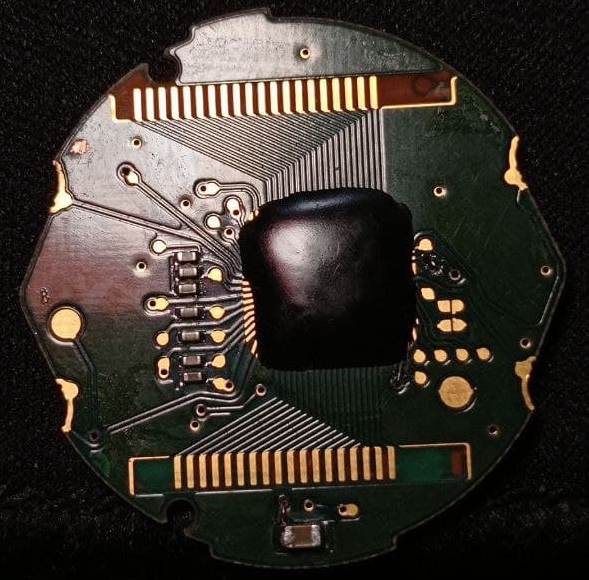

стрелочками красного цвета отметил восстановленные сквозные пятаки, их поело, как я понял было залитие. А желтыми стрелками я пометил пятаки на на люминофор. Восстановление дорожек/пятаков решило проблему подсветки.
но со звуком тишина)

Тестером можно прозвонить-с контактов-пружинок под люмбумагу

а что я должен получить, какое то сопротивление? Работать в режиме прозвонки?

[Atowa]

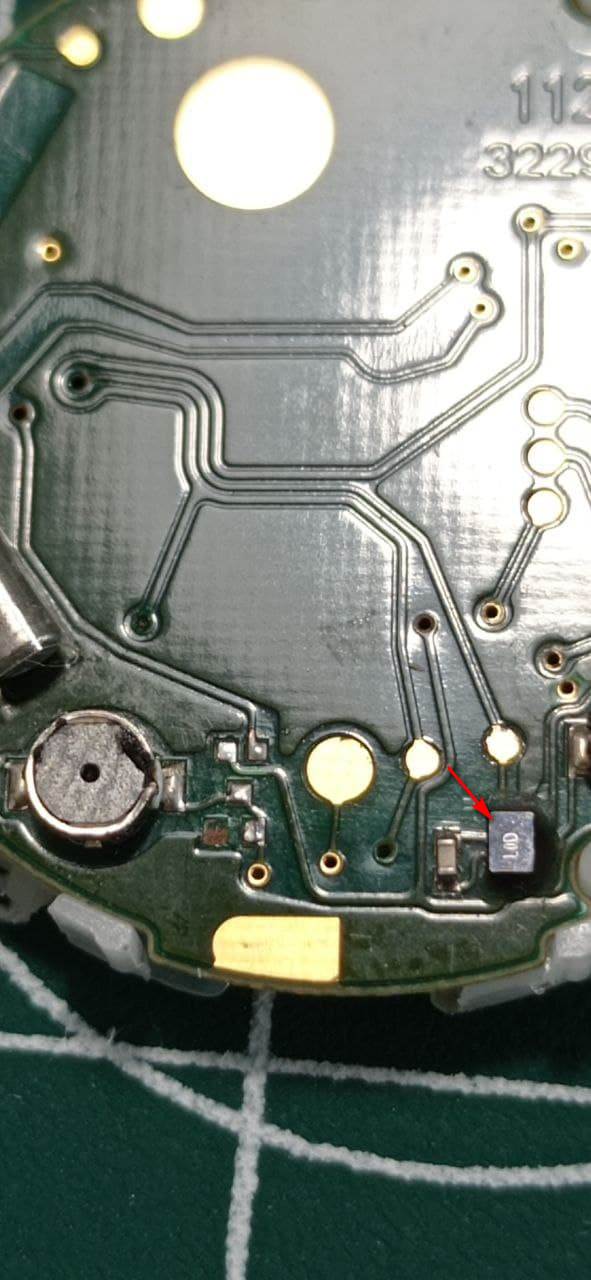

А еще, не смог идентифицировать вот этого товарища (отметил стрелкой). Маркировка "L0D.", с кнопки подсветки через катушку попадаем на него. На вид как кристалл на процессоре, не пластиковый, блестящий, глянцевый, маркировка выжжена точечно лазером.
Гугл не помог

[Notgreedy]

Сообщение от Atowa

стрелочками красного цвета отметил восстановленные сквозные пятаки, их поело, как я понял было залитие. А желтыми стрелками я пометил пятаки на на люминофор. Восстановление дорожек/пятаков решило проблему подсветки.
но со звуком тишина)

а что я должен получить, какое то сопротивление? Работать в режиме прозвонки?

Звука не будет,если к катушке не идет сигнал-нет конденсатора транзистора или перемычки вместо его.Но я бы,не копался с этим-звука практически не слышно,это не мантана.Так что,чистите школьным ластиком контакты и собирайте.

[Atowa]

Сообщение от Notgreedy

Тестером можно прозвонить-с контактов-пружинок под люмбумагу(с обратной стороны платы).П.С.фото обратной стороны если ,не трудно.

чисто спортивный интерес, я тут просто не понял. звонить в каком режиме - прозвонки или в измерении сопротивления? и какой ожидаемые результат на мультиметре?

[Notgreedy]

Сообщение от Atowa

чисто спортивный интерес, я тут просто не понял. звонить в каком режиме - прозвонки или в измерении сопротивления? и какой ожидаемые результат на мультиметре?

Катушку,на обрыв -в режиме Ом, в целых порядка 100-170 Ом.или прозвонки.
