Вопрос по звуку и подсветке DW5600-E


Уважаемые форумчане, доброго вам.
==
Вводные данные: приобрел за копеечную цену g-shock 5600E
на ходу но с нюансами.
==
Не работает подсветка и нет звука, ушатанный корпус и стекло.

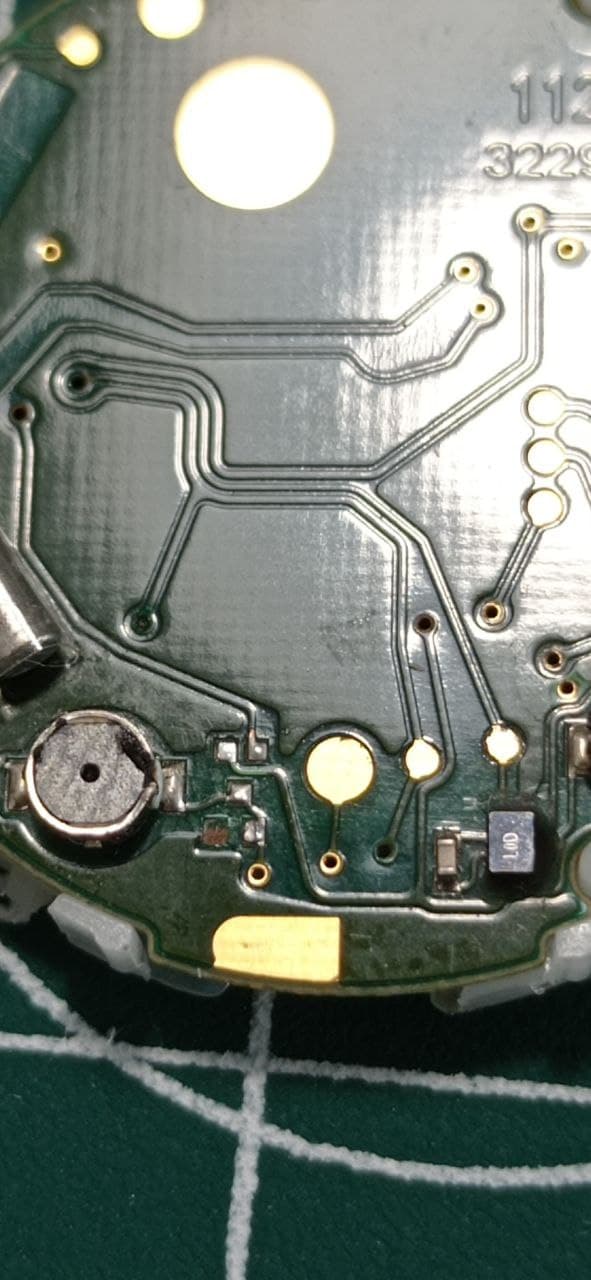

После разборки обнаружилось см. картинку
Оборванный пятак от резистора и отсутствующий транзистор.
Предполагаю что резистор на 1Ком а вот с транзистором беда. В китайских "аналогах" стоит что то типа 2SC1623-L6, но он очень большой по габаритам.
==
Собственно нужна ваша помощь в определении транзистора и обвязки к нему на подсветку и звук. Буду благодарен за любую информацию

Тут для начала надо выяснить, PNP это или NPN. Один из выводов этого транзистора (эмиттер) жёстко сидит на питании. Если на минусе - это NPN, если на плюсе - PNP. А дальше искать по корпусу. Судя по масштабам, это как минимум корпус SOT323, если даже не SOT883.
PS, резистор стоял с коллектора транзистора на корпус - скорее всего он высокоомный. Да и вообще это мог быть не резистор, а конденсатор или диод Шоттки, включённый в обратном направлении.

я тут покопался в интернетах и нашел вот такую картинку (плата с заведомо рабочими g-shock 5600E), но там маркировок к сожалению не видно, только приблизительные габариты, и похоже там все таки резистор, а может и диод, не встречал кондюков в черном корпусе смдшных.

на китайских клонах стоит в корпусе SOT23 маркировка L6 - это NPN (VCBO=60V, VCEO=50V, VEBO=5V)
подозреваю что на шоках аналог просто в другом корпусе, более мелком, возможно в SOT323/SOT346.
==
а у вас часом схемы нет этих шоков 3229 dw-5600E?

Вот нашел еще одно изображение
на маркировке похоже Y3, а это стабилитрон.

А был ли ,там транзистор? если от резистора следы обрыва на плате есть,то от первого просто залужено,а это не значит, что там он должен быть.Плат с распаянными местами под Р.К. и их отсутствие полно-;)

По схеме там транзистор - база торчит из чипа, коллектор на катушку, эмиттер куда-то на питание.

Я не о том,стоял ли он там? выпаяли его. Если выдрали резистор,то там видно.А по схеме,у моих ПРТ 240 х радиочип должен стоять,но его там нет,хотя все контакты залужены,так же видел плату 240 с радиочипом,но без приемной катушки.Да много чего ,,упрощают,,;)

ну он там должен быть, иначе по схемотехнике подсветка и не работает. Что то должно повышать ток. Его вероятно сняли. тк его пробой сильно высаживал батарейку. как мне кажется...

Так это катушка люмподсветки?! а общее фото сделать можно? (с двумя катушками)
Просто на люмподсвет другая обвязка-стабилитрон,транзистор(может и два -продолжительность свечения)резистор(ы) А вот на звук -все проще.;)

вот тут общее фото http://forum.watch.ru/showpost.php?p...33&postcount=4
две катушки, левая правая. левая подсветка правая вероятно звук.
