Молния хронограф на механизме 3017

[Anth]

какой то сбой был..

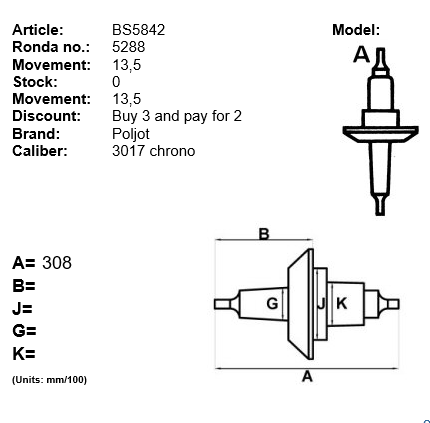

вот что есть, не все размеры..

[Steel56]

Anth

благодарю за фото. Вот общими усилиями нашли фото, почти со всеми размерами. Размеры даны в мм. 310 это 3,1 а 38 и 57, это 0,38 мм и 0,57 мм
Диаметр тарелки, которая идёт после диаметра J (на вашем рисунке она над буквой А) - 1,5 мм. Не хватает двух размеров - высоты диаметра J и высоты тарелки 1,5 мм.
Думаю размеры данной оси понадобятся не только мне, но и другим.

[Anth]

благодарность у нас выражается кнопкой спасибо )))

А у вас вообще не осталось никакой оси? замерить бы. у меня такого механизма к сожалению, нет.

высота J = толщина перекладины баланса
