Каминные часы, четвертной бой

[Алекс]

По заводу правильно поняли. Часы немецкие, больше нечего по ним сказать.

[Oled]

Антенна суперская!!! А что внутри?

[alez]

Внутри рычаг с плоской площадкой на конце. При приведении "антенны" в вертикальное положение рычаг слегка придавливает прутки гонга отводя их вниз, тем самым "выключая звук". Вобщем это режим Mute тех времен
Смутило то, что на площадке обнаружил остатки сгнившего поролона. Толи это уже апгрейд от последнего хозяина, толи вся эта система с антенкой позднее рукоблудие.Но во всяком случае вещь полезная, можно выключать звук на ночь.

[alez]

Померял диаметр циферблата - 170 мм, соответственно как я понимаю стекло должно быть где то 165.
Так что разыскивается выпуклое стекло 165 мм в диаметре и еще неплохо бы рамочку для него из латуни.
Впринципе рамочку можно изготовить самому, только долго и муторно в кустарных условиях, а вот стекло - тут уже никак , только искать готовое либо изготовления под заказЮ да и то неизветсно где и сколько оно будет стоить.

[VadimPetrovich]

По состоянию часов - утраты - нет стекла и рамки, выломано с мясом. \

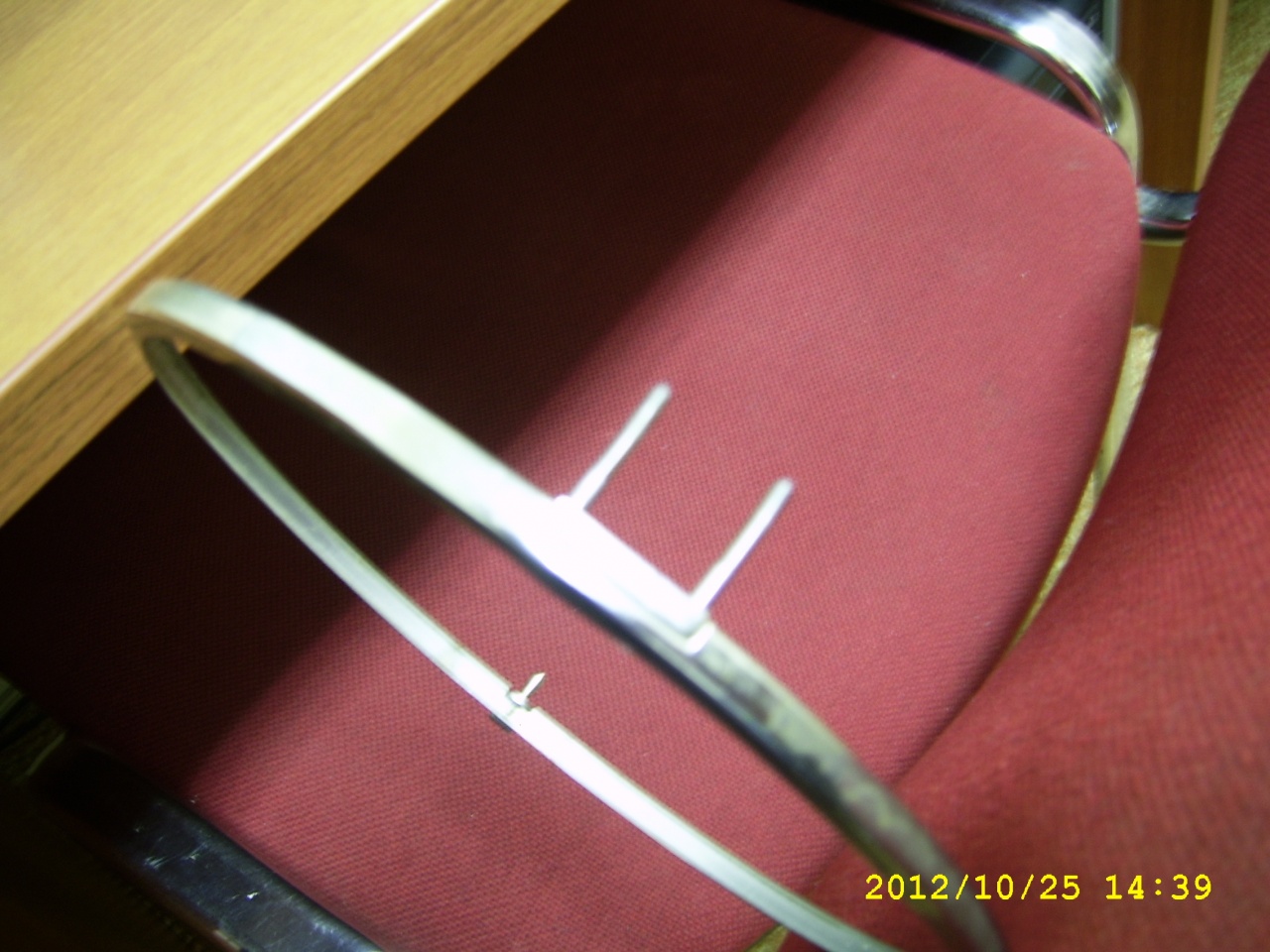

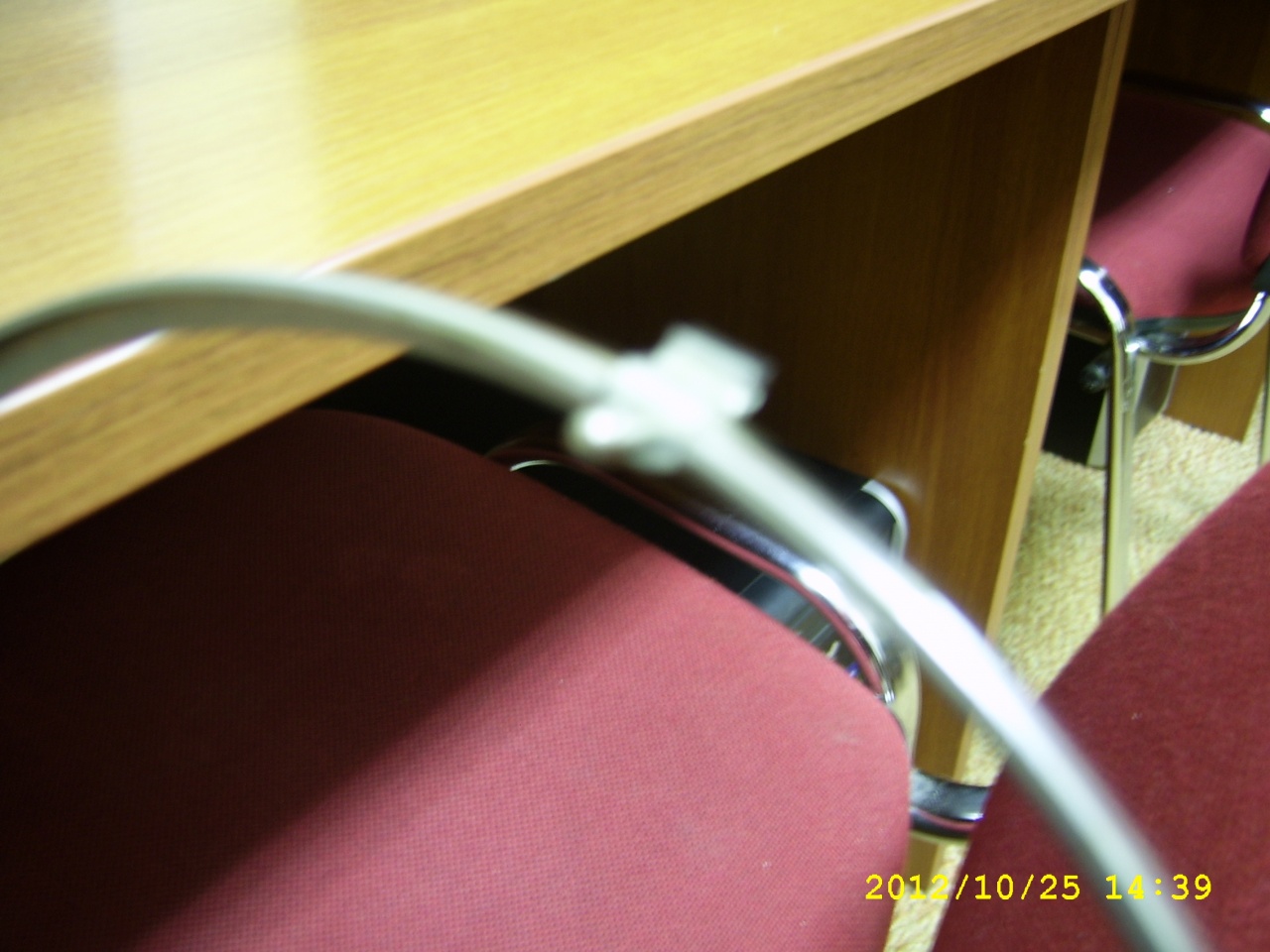

Замок простой - это вертикальный штырек с пропилом посредине типа старинного штепселя. Чуть-чуть раздвинуты типа пружиннго зажима

[alez]

Вадим Петрович, а можно фотку только замка но чтоб он был в фокусе.

[Kolab]

Интересный "глушитель боя"

[alez]

Сообщение от Kolab

Интересный "глушитель боя"

Так это оригинальная штука или самопал?

[Dima343]

самопал 99%
в чугунном блоке гонгов видно отверстие с резьбой, оно служит для винта, который держит рычаг Г-образной формы, блокирующий молоточки
иногда бывает и другой рычаг, который приподнимает молоточки над гонгами, таким образом механизм боя продолжает работать, а молоточки не бьют

[alez]

Уважаемые мастера. Сейчас занимаюсь изготовлением рамки для стекла. Возник вопрос с петлей. Не могли бы вы разместить пару фоток петли рамки стекла и замка аналогичных часов.
С замком болеменее еще понятно. Там надо изготовить пластину и к не стырь который будет заходить в корпус часов ( в корпусе вклеена трубочка для штыря)
А вот с петлей не очень понятно, по идее она должна торчать наружу, так чтобы при открытии рамка не упиралась в корпус, но это как то будет не эстетично.
