Подвес Ленцкирх (Lenzkirch)

[Odsnya]

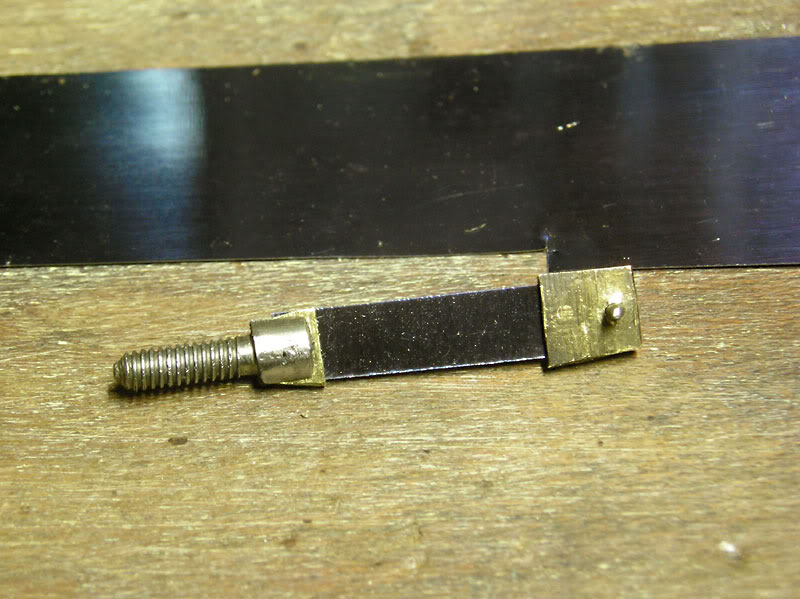

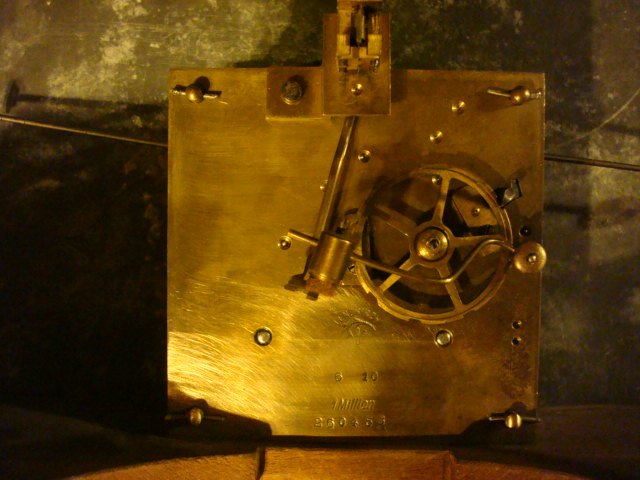

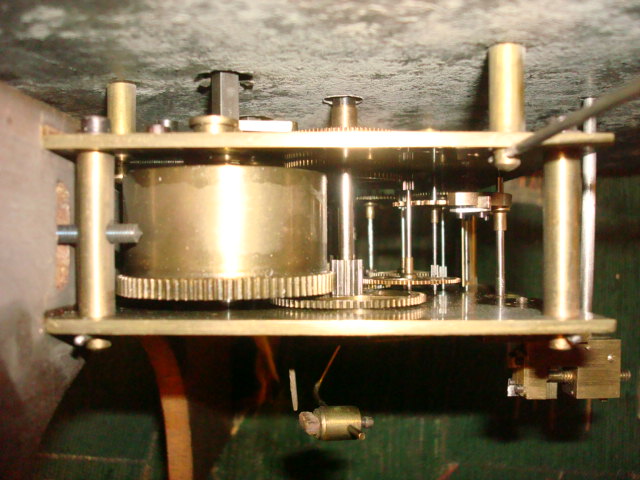

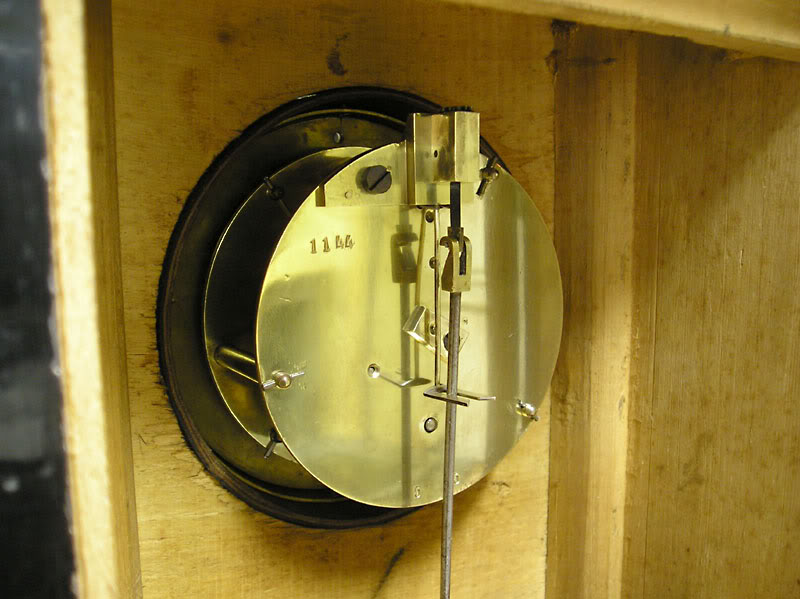

Здравствуйте уважаемые форумчане. Есть у меня часы с механизмом Ленцкирх с аналогичным подвесом маятника. Проблема почти аналогичная - оборван пендельфельдер. Выкладываю фото механизма в сборе. Может они помогут в данной дискуссии. Если надо. то завтра сфотографирую и выложу более детальные фото этого подвеса. Та деталь, что показал Олег находится на верхней части маятника и с ее помощью он подвешивается на нижнюю часть пендельфедера.

[Oled]

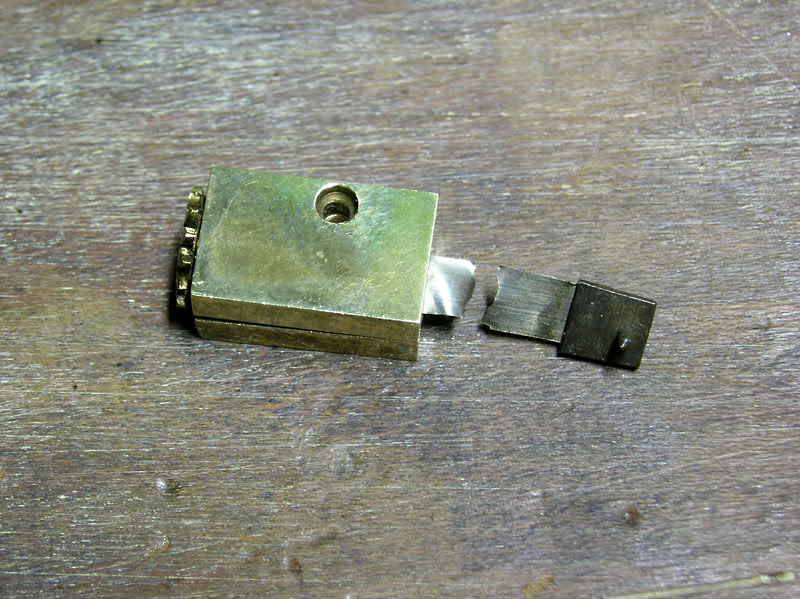

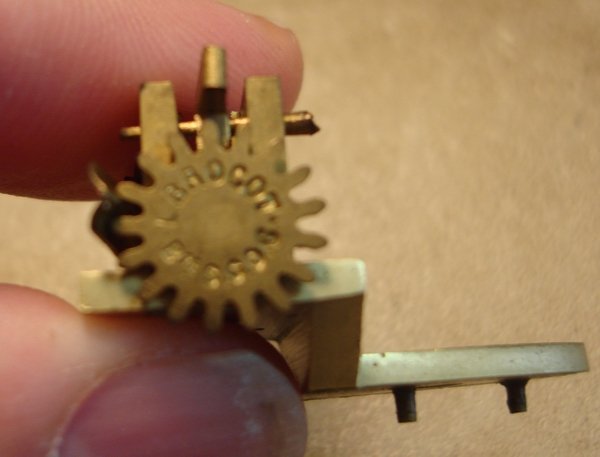

Возможно, что здесь еще не хватает каких-то деталей. Все-таки, надо искать аналогию с устройством от Броко, мне кажется.

[Oled]

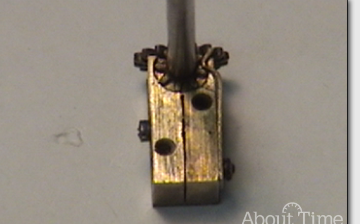

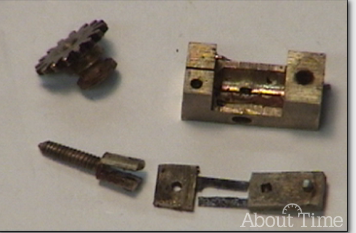

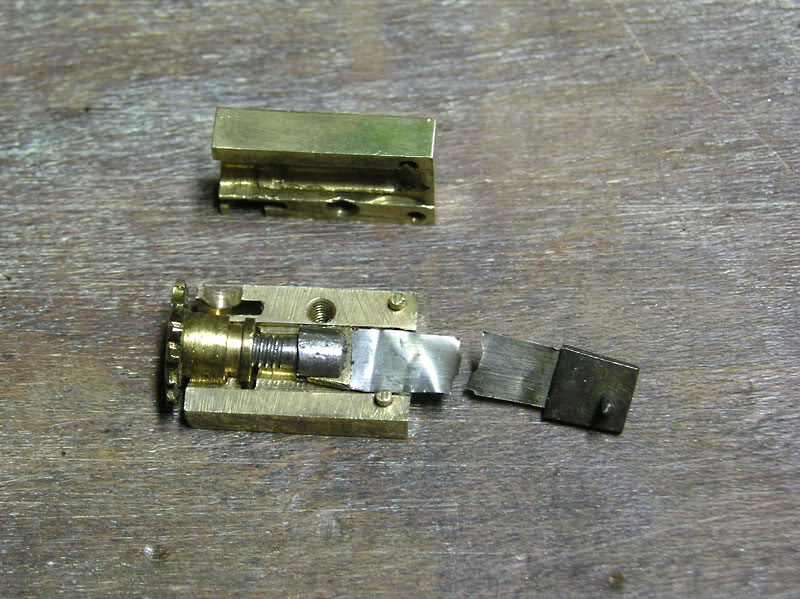

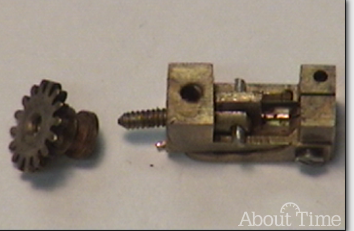

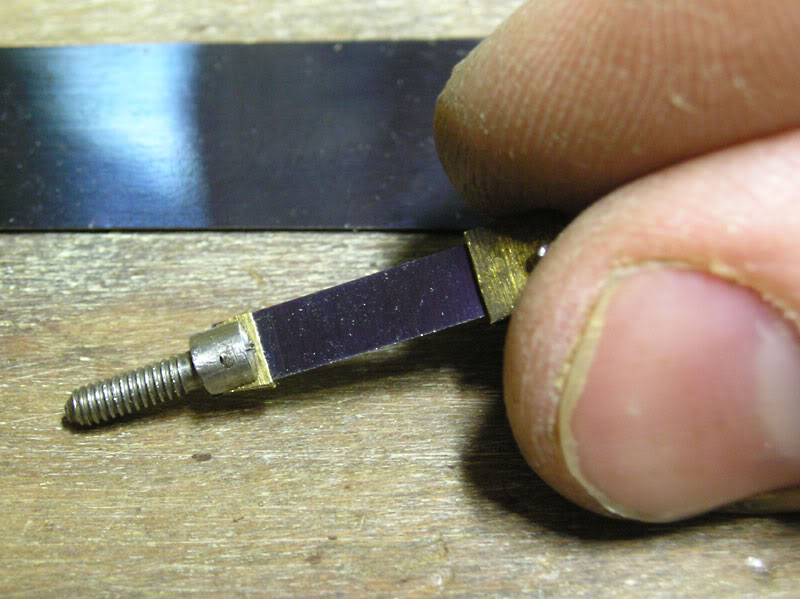

Агаа, вот попался похожий подвес, у французов он называется тип "Vallet".

[Pyroman]

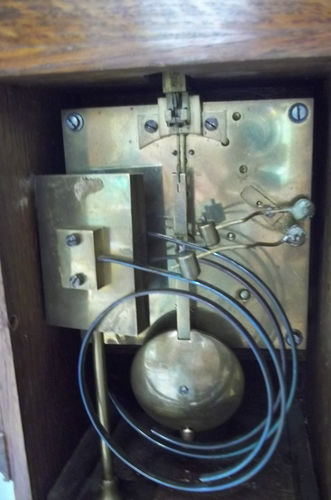

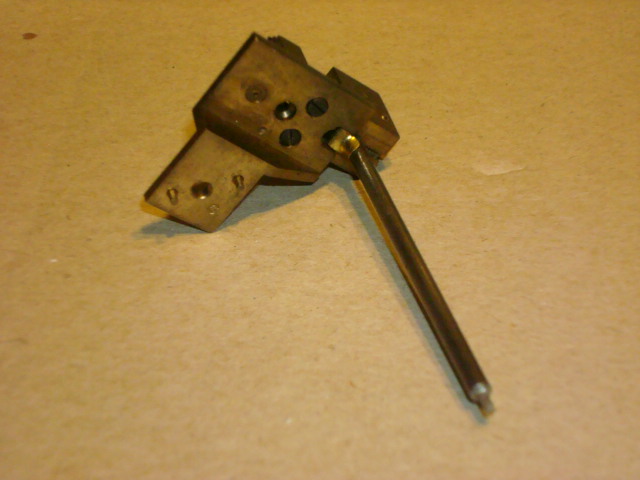

А вот ещё такое счастье есть. Фото, конечно, не ахти...

[sl-11]

Очень похож на тот, который выложил Odsnya. Если можно фото поподробней. Как крепится подвес к штоку? А детальки видимо все на месте, т.к. крепёжных отверстий нет.

[Oled]

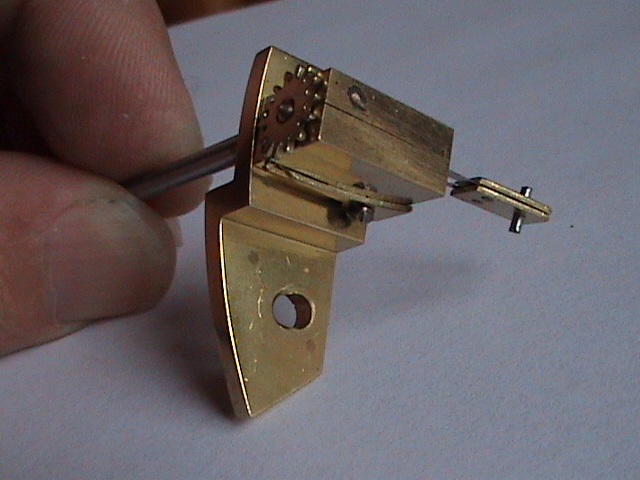

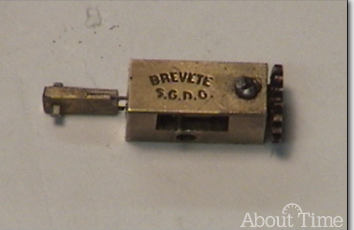

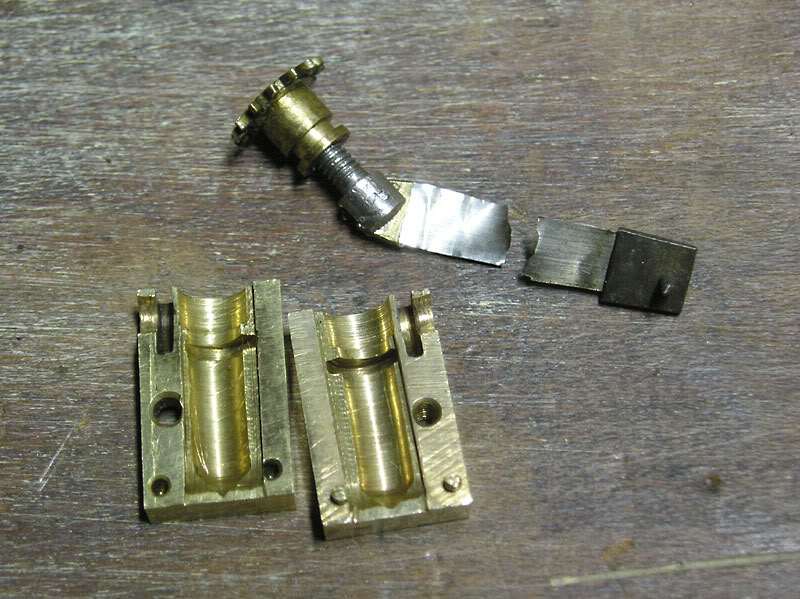

Ну и еще аналогичный француз, теперь уже "тип Duvoye". Патент 1852 года.

[Pyroman]

Сообщение от sl-11

Очень похож на тот, который выложил Odsnya. Если можно фото поподробней. Как крепится подвес к штоку? А детальки видимо все на месте, т.к. крепёжных отверстий нет.

К сожалению, других фото нет. Думаю, Odsnya поможет в этом вопросе.

[Odsnya]

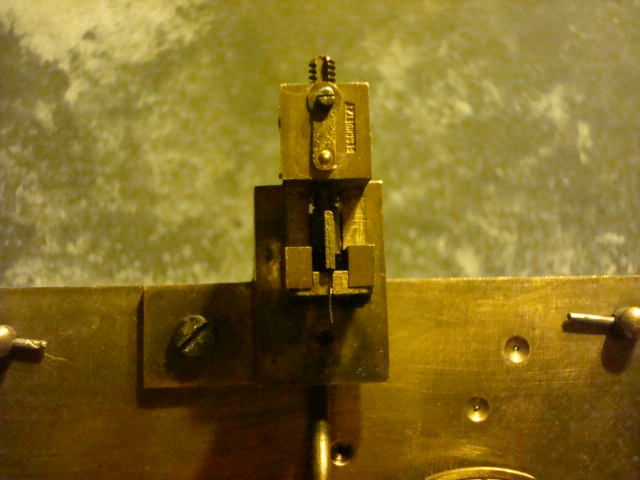

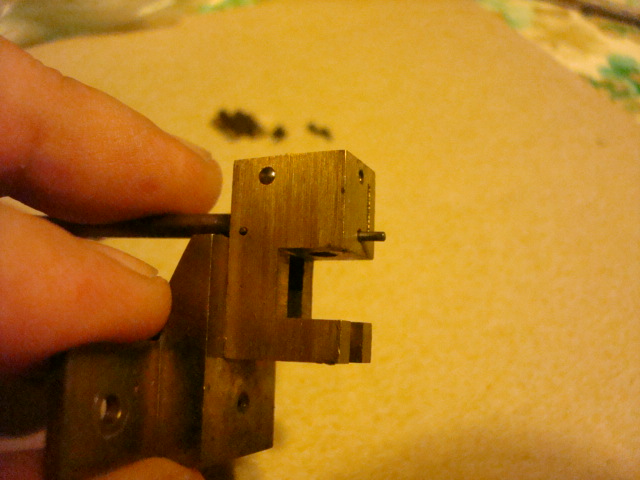

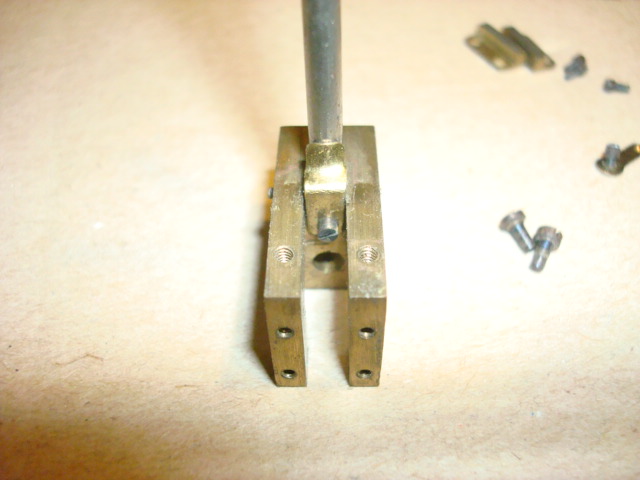

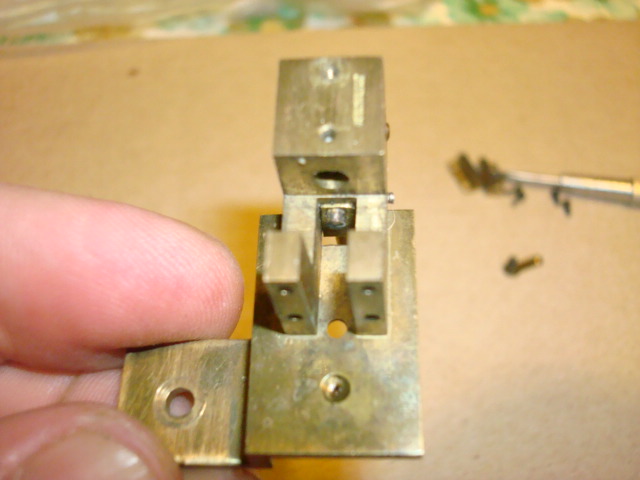

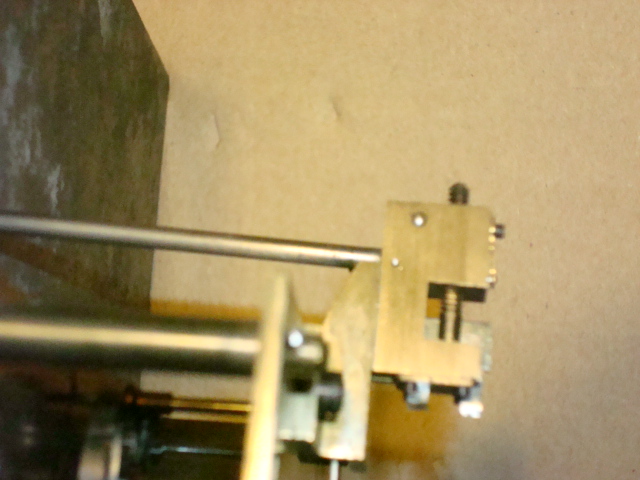

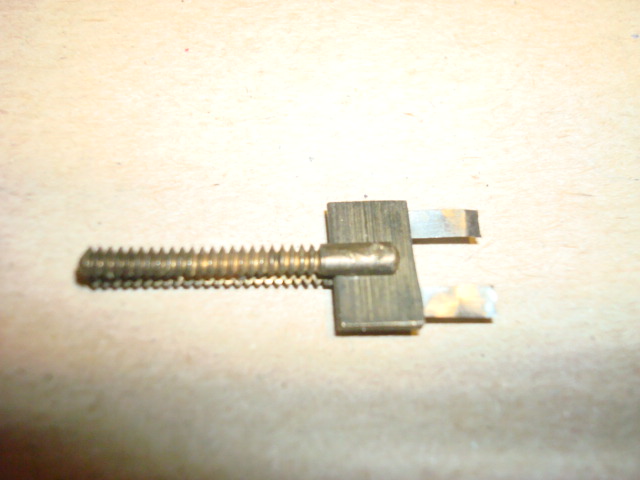

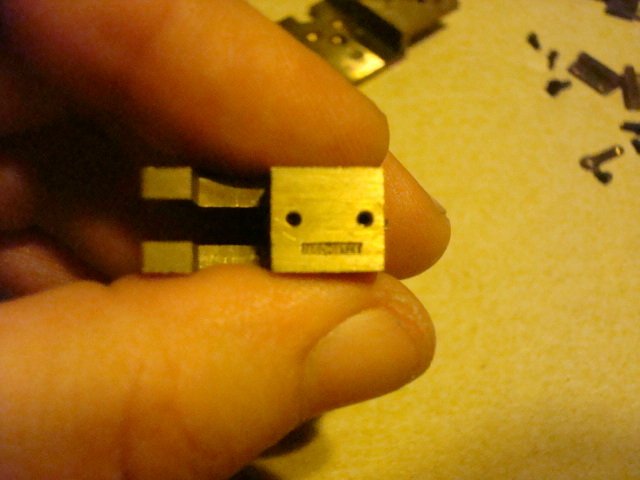

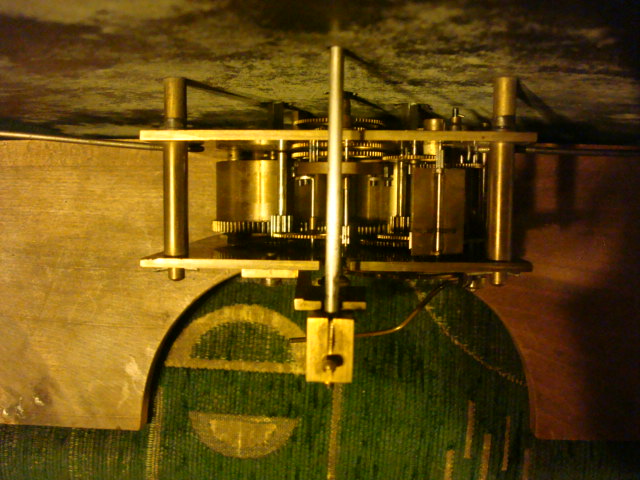

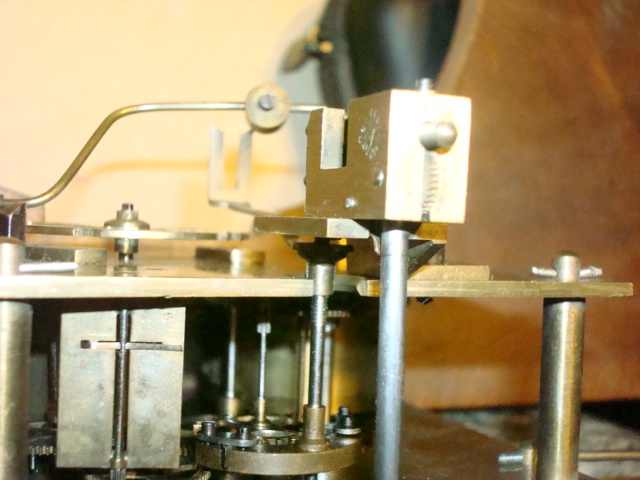

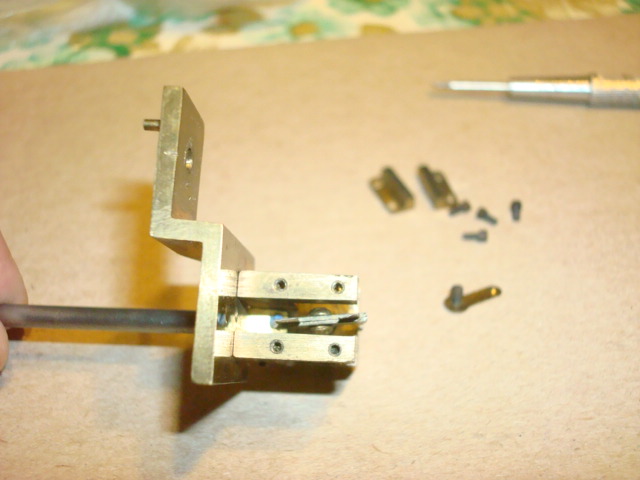

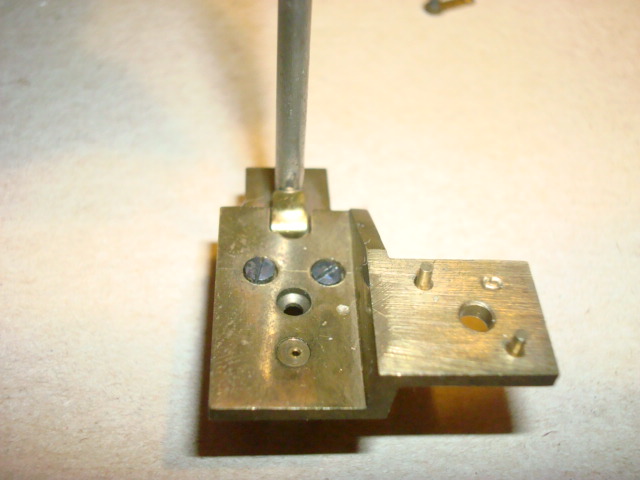

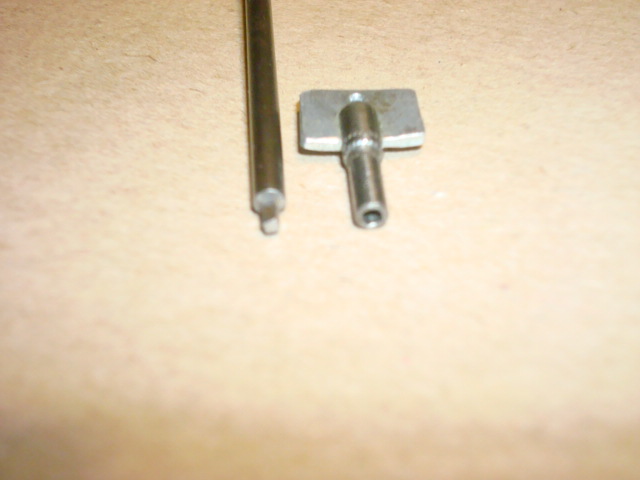

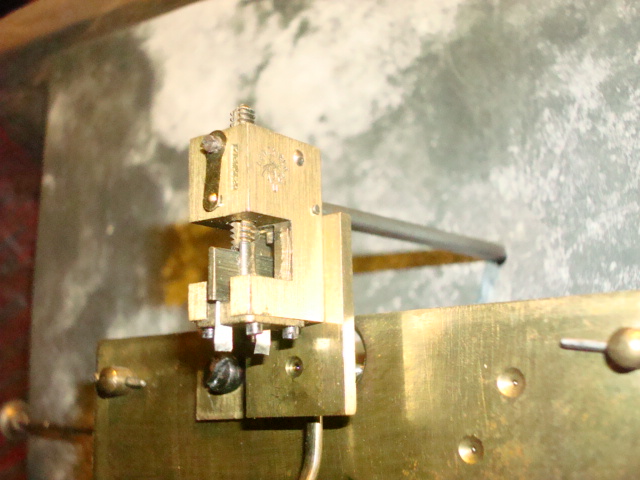

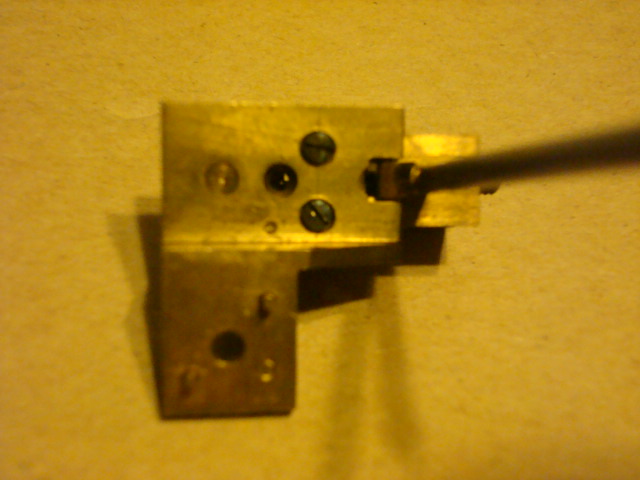

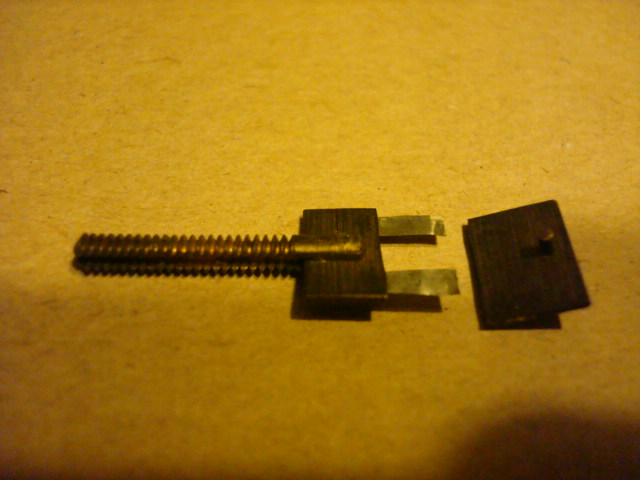

Здравствуйте. Выкладываю обещанные фото. На этом подвесе кроме клейма Ленцкирха есть еще одно "GESCHUETZT".

[Oled]

Шикарные фото, огромная благодарность Odsnya!

[sl-11]

Здравствуйе. Огромное спосибо за фото. Остался не понятным один вопрос: под колесом находится червячная передача. Я думал, что у меня этот винт сломан,а у Вас регулировка через удлинитель с ключом. Можно про этот узел по подробней. Как удлинитель зацепляет винт?
